Summary of Contents for Invicta ALMA P912644

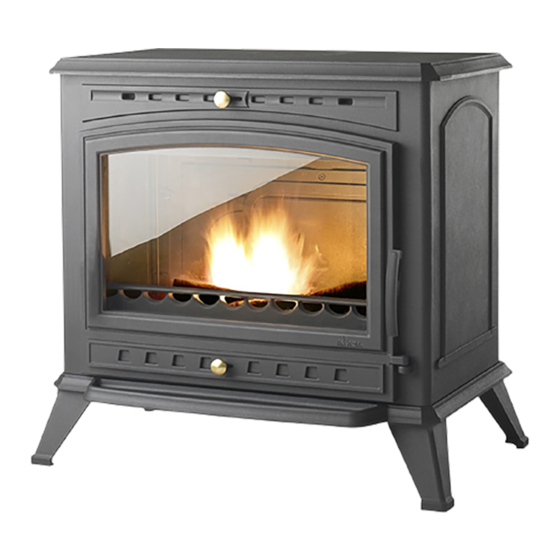

- Page 1 Poêle ALMA Référence: P912644 Code 1 Poêle à bois ALMA Référence P912644 DT, le 17/02/2020 Page 1 sur 8...
- Page 2 Poêle ALMA Référence: P912644 Code 1 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 : Puissance nominale 12 kW Rendement 77 % Taux de CO%...
- Page 3 Poêle ALMA Référence: P912644 Code 1 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à...
- Page 4 Poêle ALMA Référence: P912644 Code 1 DT, le 17/02/2020 Page 4 sur 8...
- Page 5 Poêle ALMA Référence: P912644 Code 1 Désignation Référence TIRANT AS610116 MENTONNET AS610199 BOUTON AS610302 CLAMS AS700180 REGISTRE AIR AT610155 CENDRIER AT620366 RONDELLE M M06 BRUT AV4100060 RONDELLE L M6 BRUT AV4110060 GOUPILLE CANNELEE 5X30 AV6305300 ECROU FREIN M6 AV7040060 ECROU BORGNE M6 BRUT AV7140060 ECROU EMBASE M6 BRUT AV7220060...
-
Page 6: Conseils D'installation
Poêle ALMA Référence: P912644 Code 1 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle ALMA Référence: P912644 Code 1 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Poêle ALMA Référence: P912644 Code 1 Montage du déflecteur Le déflecteur doit être obligatoirement mis en place avant la mise en service du poêle. - Couper le lien qui maintien le déflecteur à la grille. - Monter le déflecteur verticalement dans l’appareil au dessus des bossages A. - le poser sur les bossages A en l’inclinant vers le fond de l’appareil.
- Page 9 ALMA wood burner Reference: P912644 Code 1 Wood burner ALMA Reference P912644 XD, 18/02/2020 Page 1 of 9...
- Page 10 ALMA wood burner Reference: P912644 Code 1 Specific user and installation manual Please read this additional specific manual and the general manual also provided with the appliance carefully Specifications and performances for intermittent use as per EN 13240: Rated power 12 kW Efficiency 77 %...
- Page 11 ALMA wood burner Reference: P912644 Code 1 APPLIANCE INSTALLATION INSTRUCTIONS. To limit heating the walls neighbouring the wood burner to 65K (K = degrees Celsius above room temperature), the minimum distances indicated in the diagram below must be followed. If the neighbouring walls are made from non-combustible materials that are not damaged by heat ( the wall temperature can reach 200°C), these distances can be reduced to 150 mm.
- Page 12 ALMA wood burner Reference: P912644 Code 1 XD, 18/02/2020 Page 4 of 9...
- Page 13 ALMA wood burner Reference: P912644 Code 1 Part Name Reference LAG BOLT AS610116 LATCH STRIKE AS610199 KNOB AS610302 CLAM AS700180 AIR CONTROL AT610155 ASH PAN AT620366 BARE M06 M WASHER AV4100060 BARE M6 W WASHER AV4110060 5X30 GROOVED PIN AV6305300 M6 LOCK NUT AV7040060 BARE M6 CAP NUT...
-
Page 14: Very Important
ALMA wood burner Reference: P912644 Code 1 VERY IMPORTANT As a complement to this document, please read the “ INSTALLATION AND USE MANUAL FOR WOOD BURNERS” supplied with the appliance carefully. INSTALLATION ADVICE The depression in the flue must be between 6 and 12 Pascals. This value can be checked when heating using a pressure gauge. A draught moderator is almost always needed to regulate the draught to the recommended values. - Page 15 ALMA wood burner Reference: P912644 Code 1 Whatever the operating mode used (Rated power or Slow combustion), make sure each load of wood lights as soon as it is placed in the appliance and that it continues to burn. If this does not happen, open the “firing rate” control to the “lighting”...
- Page 16 ALMA wood burner Reference: P912644 Code 1 Deflector assembly It is compulsory to fit the deflector before the wood burner is commissioned. - Cut the ink between the deflector and the grate. - Fit the deflector vertically in the appliance over the A bossing. - place it on the A bossing, sloping it towards the back of the appliance.
- Page 17 ALMA wood burner Reference: P912644 Code 1 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P912644 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
Need help?
Do you have a question about the ALMA P912644 and is the answer not in the manual?
Questions and answers
We cannot keep glass clean and the is very little draw, and very Smokey.
To keep the glass clean and improve the draw on the Invicta ALMA P912644, ensure that each load of wood lights properly and continues to burn. If the wood does not ignite immediately, open the firing rate control to the "lighting" position for a few moments. Avoid operating the stove without a full fire during combustion to prevent soot buildup on the glass and chimney. A "hot and clean" appliance ensures better combustion and reduces dirt accumulation. Also, use the heat-resistant glove supplied with the appliance to operate controls safely.
This answer is automatically generated
@Mr. Anderson what is firing rate control
What is firing rate control ??
The firing rate control for the Invicta ALMA P912644 is a control mechanism used to regulate the combustion process. It should be adjusted to the "lighting" position for a few moments if the wood does not ignite properly when placed in the appliance. This ensures proper combustion and prevents the release of harmful emissions. The control must be operated using the heat-resistant glove supplied with the appliance, as it can become very hot during use.
