  • Page 1 MUCAR CS4...

  • Page 2: Safety Precautions And Warnings

    www.mucarco.com Safety Precautions and Warnings To avoid personal injury, property loss, or accidental damage to the product, read all of the information in this section before using the product. Handle equipment carefully Do not drop, bend, or puncture the tool, or insert extra objects into or place heavy objects on the device.
  • Page 3 www.mucarco.com • Keep the connector in the storage box on the back of the main unit, when the vehicle diagnosis is fi nished. • Gently press the diagnostic connector to pop up the diagnostic connector. Do not pull or use sharp objects to pry the diagnostic connector. Precautions on Operating Vehicle’s ECU •...

  • Page 4: Initial Use

    www.mucarco.com 1 Quick Start Manual 1.1 Initial Use The following settings should be made when you initially use the tool. 1.1.1 Turn on the Machine After pressing the power button, images will be shown on the screen as follows. 1.1.2 Language Setting Select the tool language from the languages displayed on the interface.
  • Page 5 www.mucarco.com 1.1.3 Connect Wi-Fi The system will automatically search all available Wi-Fi networks and you can choose the Wi-Fi needed. If the chosen network is open, you can connect it directly; If the chosen network is encrypted, you must enter the correct password. Then You can connect Wi-Fi after clicking “connect”.
  • Page 6 Initial settings are fi nished after the above steps. It will automatically jump to the work interface after 3 seconds. 1.1.6 Create an Account You need to register an account through your e-mail box. If you have owned other products of MUCAR series, you can directly log in by using the account available.

  • Page 7: General Information

    www.mucarco.com 1.1.7 Typing in Business Information Typing in the repair shop information, which will be shown in the diagnostic report. 2 General information 2.1 On-Board Diagnostics (OBD) II The fi rst generation of On-Board Diagnostics (OBD I) was developed by the California Air Resources Board (ARB) and implemented in 1996 to monitor some of the emission control components on vehicles.
  • Page 8 www.mucarco.com might be occurring within a vehicle. OBDII Diagnostic Trouble Codes consist of a fi vedigit alphanumeric code. The fi rst character, a letter, identifi es which control system sets the code. The second character, a number, 0-3; other three characters, a hex character, 0-9 or A-F provide additional information on where the DTC originated and the operating conditions that caused it to set.

  • Page 9: Data Link Connector (Dlc) Location

    www.mucarco.com 2.3 Data Link Connector (DLC) Location The DLC (Data Link Connector or Diagnostic Link Connector) is typically a 16pin connector where diagnostic code readers interface with the vehicle’s onboard computer. The DLC is usually located 12 inches from the center of the instrument panel (dash), under or around the driver’s side for most vehicles.

  • Page 10: Obdii Monitor Readiness Status

    www.mucarco.com Once the vehicle is running, the OBDII system is continuously checking the above components, monitoring key engine sensors, watching for engine misfi re, and monitoring fuel demands. Non-Continuous Monitors -- - Unlike the continuous monitors, many emissions and engine system components require the vehicle to be operated under specifi...
  • Page 11 www.mucarco.com controls engine and drive train. Malfunction Indicator Light (MIL) -- Malfunction Indicator Light (Service Engine Soon, Check Engine) is a term used for the light on the instrument panel. It is to alert the driver and/or the repair technician that there is a problem with one or more of vehicle’s systems and may cause emissions to exceed federal standards.

  • Page 12: Introduction To The Product

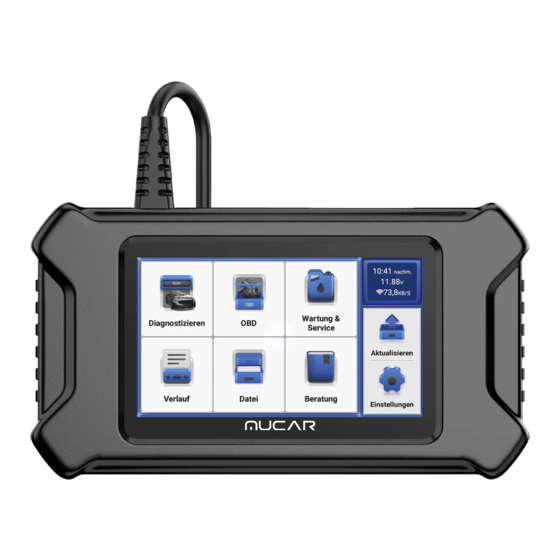

    3 Introduction to the Product 3.1 General introductions MUCAR CS is the OBD product for DIY users. Equipped with Android operating system, it features powerful functions and can be updated online. Moreover, full communication protocols make it cover a wider range of vehicle models.

  • Page 13: Function Descriptions

    • Working Environment: 32 ℉ ~122 ℉ (0℃ ~50℃ ) • Storage Environment: -4 ℉ ~140 ℉ (-20℃ ~60℃ ) 4 Function Descriptions The MUCAR CS host computer have 8 functions, namely, OBD, Scan, Maintenance & Service, File, Store, Repair Info, Setup and Update. 4.1 Diagnosis System diagnosis: it supports more than 100 automo brands, smart diagnosis and traditional diagnosis covering OBDII diagnosis.
  • Page 14 www.mucarco.com If it fails to read VIN, you need to enter VIN manually.
  • Page 15 www.mucarco.com Diagnosis starts 1. Choos the test mode: after reading VIN, the screen will enter the test mode selection interface: A. Health Report: this mode is to quickly check the vehicle and display the vehicle health report (it’s available only when the the diagnosis software support this function). After clicking “quick test”, the system starts scanning DTC separately and show the result.
  • Page 16 www.mucarco.com The system with DTC will be displayed on the screen in red font, and the specifi c number of DTC will be shown. A DTC-free system will be displayed as "OK". Click the system name to see the specifi c defi nition of the DTC. B.
  • Page 17 www.mucarco.com Tips: The diagnosis menu varies with diff erent vehicles. A. Version Information As shown in the picture, click “Version Information” to read the current version information of the car ECU. B. Read Fault Code This function is to read the DTC in the ECU memory, helping maintenance person to quickly identify the cause of the vehicle breakdown.
  • Page 18 www.mucarco.com Screen buttons: Freeze frame: If this button is highlighted, it means there is freeze frame information. The freeze frame serves to record some specifi c data streams at the moment when the car breaks down. The number is for verifi cation. Report: Save the current diagnosis result as a diagnosis report.
  • Page 19 www.mucarco.com OK: Confi rm current operations. Click "OK" after selection, and then the system will display the dynamic data of selected data streams. Screen buttons: (Graph): Click it and the data streams are displayed in dynamic wave patterns. Report: Click the button to save the number of current data streams. Record: It’s used to record diagnosis data so that users can replay and check it.
  • Page 20 www.mucarco.com Choose the data stream options to be checked ( Note: Only a maximum of 4 data streams can be displayed ). If you want to remove the wave pattern of some data stream, just deselect it. How to check several wave patterns together? Click [Combine] button and then the system will display the parameters of the selected data streams with wave patterns.

  • Page 21: Maintenance & Reset

    www.mucarco.com Screen buttons: Select all: click it and select all diagnosis records. Delete: click the button to delete some checked diagnosis record. Unselect: click it to deselect all checked diagnosis records. Click some diagnosis record to check details about vehicle information and DTC. Click “Quick access”...
  • Page 22 www.mucarco.com 2. Select"Vehicle Brands "to enter the mainteance reset and mainteance correction,Select automatic and manual modes to view items that need maintenance Note: The maintenance items corresponding to each car brand are diff erent, please check the corresponding data according to actual needs...
  • Page 23 www.mucarco.com...
  • Page 24 www.mucarco.com 5.1.1 Maintenance Light Reset (OIL) The lightening of the car maintenance light indicates that the vehicle needs maintenance. Reset the mileage or driving time to zero after the maintenance, so the maintenance light will go out and the system will start a new maintenance cycle. 5.1.2 Brake Pad Reset (EPB) When the brake pad reaches certain thickness, the brake pad induction wire will be worn.

  • Page 25: Software Update

    www.mucarco.com 5.3 Repair Info It includes 4 items, namely, a fault code data base, a table of vehicles able to be diagnosed, videos, a learning course. The maintenance technician can quickly refer to the explanation of the fault codes, and understand all the vehicles that can be diagnosed through the table.
  • Page 26 www.mucarco.com 5.5 Settings The host uses system settings. After the initial setting is completed, the user can modify or add related information here or swipe the screen from the top to make settings. 5.5.1 Account information Users need to register the following information including email, points, orders, homepage, etc.
  • Page 27 www.mucarco.com 5.5.2 Customer management Information of all clients whose vehicles have been diagnosed will be displayed here in turn. 5.5.3 Network Set the connectable WIFI network. 5.5.4 Firmware upgrade Used to update the fi rmware. 6 Q&A Here we list some common questions and answers related to this tool. Q: Why does it have no responses when connected to a car computer? A: Check whether the connection with the vehicle diagnostic socket is normal, whether the ignition switch is on, and whether the tool supports the car.

  • Page 28: Warranty Terms

    THINKCAR TECH products. Please contact Online Customers Service via the order interface. Service Line: 1-833-692-2766 Customer Service Email: service@mucarco.com Offi cial Website: www.mucarco.com Products tutorial, videos, FAQ and coverage list are available on MUCAR offi cial website.
  • Page 29 www.mucarco.com Précautions de Sécurité et Avertissements Pour éviter des victimes, des pertes aux biens ou des dommages accidentels au produit, lisez toutes les informations de cette section avant d'utiliser le produit. Manipuler l'équipement avec soin Ne laisser pas tomber, ne plier pas ou ne percer pas l'outil, et n'insérer pas d'objets supplémentaires dans l'appareil ou ne placer pas d'objets lourds sur l'appareil.
  • Page 30 www.mucarco.com Précautions d'utilisation de cet outil • Assurez-vous que le contacteur d'allumage doit être en position OFF lorsque vous branchez et débranchez le connecteur de diagnostic. • Gardez le connecteur dans la boîte de rangement à l'arrière de l'unité principale, lorsque le diagnostic du véhicule est terminé.

  • Page 31: Manuel De Démarrage Rapide

    www.mucarco.com 1 Manuel de démarrage rapide 1.1 Utilisation initiale Les paramètres suivants doivent être défi nis lors de la première utilisation de l'outil. 1.1.1Allumer la machine Après avoir appuyé sur le bouton d'alimentation, les images seront affi chées à l'écran comme suit.
  • Page 32 www.mucarco.com 1.1.3 Connecter le Wi-Fi Le système recherchera automatiquement tous les réseaux Wi-Fi disponibles et vous pourrez choisir le Wi-Fi nécessaire. Si le réseau choisi est ouvert, vous pouvez le connecter directement; Si le réseau choisi est crypté, vous devez entrer le mot de passe correct.
  • Page 33 1.1.6 Créer un compte Vous devez créer un compte via votre boîte e-mail. Si vous possédez d'autres produits de la série MUCAR, vous pouvez vous connecter directement en utilisant le compte disponible. 1.1.7 Saisir les informations de l'atelier de réparation Saisissez les informations de l'atelier de réparation, qui seront affi...

  • Page 34: Informations Générales

    www.mucarco.com 2 Informations générales 2.1 Diagnostics à bord (OBD) II La première génération de diagnostics à bord (OBD I) a été développée par le California Air Resources Board (ARB) et mise en œuvre en 1996 pour surveiller certains des composants de contrôle des émissions des véhicules. À mesure que la technologie évoluait et que le désir d'améliorer le système de diagnostic à...
  • Page 35 www.mucarco.com vous fournir un guide pour savoir où une panne doit se produire dans un véhicule. Les codes de problème de diagnostics OBD II se composent d'un code alphanumérique à cinq chiff res. Le premier caractère, une lettre, identifi e le système de contrôle qui défi nit le code.Le deuxième caractère, un nombre, 0-3;...
  • Page 36 www.mucarco.com 2.3 Emplacement du connecteur de liaison de données (DLC) Le DLC (Connecteur de liaison de données ou connecteur de diagnostic) est généralement un connecteur à 16 broches où les lecteurs de code de diagnostic s'interfacent avec l'ordinateur de bord du véhicule. Le DLC est généralement situé à 12 pouces du centre du tableau de bord, sous ou autour du côté...
  • Page 37 www.mucarco.com 1. Raté 2. Système d'alimentation 3. Composants complets (CCM) Une fois le véhicule en marche, le système OBDII vérifi e en permanence les composants ci-dessus, surveille les principaux capteurs du moteur, surveille les ratés du moteur et surveille les demandes de carburant. Moniteurs non continus - Contrairement aux moniteurs continus, de nombreux composants des émissions et du système moteur nécessitent que le véhicule soit utilisé...
  • Page 38 www.mucarco.com comprendre un mélange de conduite sur route et d'arrêt et de départ, de conduite de type ville et d'au moins une période de repos d'une nuit. Pour des informations spécifi ques sur la préparation du système de surveillance OBD de votre véhicule, veuillez consulter le manuel du propriétaire de votre véhicule.

  • Page 39: Présentation Du Produit

    3 Présentation du produit 3.1 Présentations générales MUCAR CS est le produit OBD pour les utilisateurs de bricolage. Équipé du système d'exploitation Android, il dispose de fonctions puissantes et peut être mis à jour en ligne. De plus, une communication complète les protocoles permettent de couvrir une plus large gamme de modèles de véhicules.
  • Page 40 3. Emplacement pour carte TF : prend en charge la carte mémoire SD extensible (veuillez acheter vous-même)Interface 4.TYPE-C : le port TYPE-C prend en charge la tension 5V-1,2A, veuillez ne pas dépasser la plage. Ordinateur hôte MUCAR CS • Capacité de la batterie: 600mAh/7.6V • Taille de l'écran: 5 inches • Résolution: 480x854 pixel •...
  • Page 41 • Environnement de stockage: -4 ℉ ~140 ℉ (-20℃ ~60℃ ) 4 Descriptions des fonctions L'ordinateur hôte MUCAR CS a 8 fonctions, ils sont OBD, Scan, Maintenance & Service, File, Store, infos de réparation,Confi guration et mise à jour. 4.1 Diagnostics Diagnostic du système : il prend en charge plus de 100 marques automobiles, le...
  • Page 42 www.mucarco.com S'il ne parvient pas à lire le VIN, vous devez entrer le VIN manuellement.
  • Page 43 www.mucarco.com Commencer le diagnostic 1. Choisissez le mode de test: après avoir lu le VIN, l'écran entrera dans l'interface de sélection du mode de test: A. Rapport sur l’état: ce mode permet de vérifi er rapidement le véhicule et d'affi cher le rapport de l’état du véhicule (il n'est disponible que lorsque le logiciel de diagnostic prend en charge cette fonction).
  • Page 44 www.mucarco.com Le système avec DTC sera affi ché sur l'écran en police rouge et le nombre spécifi que de DTC sera affi ché. Un système sans DTC sera affi ché comme «OK». Cliquez sur le nom du système pour voir la défi nition spécifi que du DTC. B.
  • Page 45 www.mucarco.com Remarque: Le menu de diagnostic varie selon les diff érents véhicules A. Informations sur la version Comme indiqué dans l'image, cliquez sur "Informations sur la version" pour lire les informations sur la version actuelle de l'ECU de la voiture. B.
  • Page 46 www.mucarco.com Boutons d'écran: Cadre de gel: Si ce bouton est mis en surbrillance, cela signifi e qu'il y a des informations d'arrêt sur image. Le cadre de gel sert à enregistrer certains fl ux de données spécifi ques au moment où la voiture tombe en panne. Le numéro est pour vérifi cation. Rapport: enregistrez le résultat du diagnostic actuel comme le rapport de diagnostic.
  • Page 47 www.mucarco.com nom. Si vous souhaitez choisir tous les fl ux de données, cliquez sur ce bouton. Désélectionner: Cliquez sur ce bouton pour désélectionner tous les fl ux de données vérifi és. OK: Confi rmez les opérations en cours. Cliquez sur «OK» après la sélection, puis le système affi...
  • Page 48 www.mucarco.com faire des comparaisons. Remarque: Diff érentes options de fl ux de données sont marquées de diff érentes couleurs. Comment vérifi er un motif d'onde? Cliquez Sur la page d'affi chage des motifs d'ondes. Choisissez les options de fl ux de données à vérifi er ( Remarque: Seul un maximum de 4 fl ux de données peut être affi...
  • Page 49 www.mucarco.com Historique du diagnostic Habituellement, chaque fois qu'une voiture est diagnostiquée, le système enregistre chaque étape. Cette fonction aide les utilisateurs à entrer rapidement dans un véhicule précédemment testé et à poursuivre ses tests sans recommencer. Cliquez sur «enregistrements de diagnostic» et tous les enregistrements précédents seront affi chés à l'écran chronologiquement.
  • Page 50 www.mucarco.com 2. Sélectionnez « Marques de véhicules » pour accéder à la réinitialisation de la maintenance et à la correction de la maintenance. Sélectionnez les modes automatique et manuel pour affi cher les éléments nécessitant une maintenance. Remarque: les éléments d'entretien correspondant à chaque marque de voiture sont diff érents, veuillez vérifi er les données correspondantes en fonction des besoins réels...
  • Page 51 www.mucarco.com...
  • Page 52 www.mucarco.com 5.1.1 Réinitialisation du voyant de maintenance (OIL) L'allumage du voyant d'entretien de la voiture indique que le véhicule a besoin d'entretien. Réinitialisez le kilométrage ou le temps de conduite à zéro après l'entretien, de sorte que le voyant d'entretien s'éteint et que le système démarre un nouveau cycle d'entretien. 5.1.2 Réinitialisation des plaquettes de frein (EPB) Lorsque la plaquette de frein atteint une certaine épaisseur, le fi...

  • Page 53: Mise À Jour Du Logiciel

    www.mucarco.com 5.2 File Il permet d'enregistrer et d'établir le fi chier des véhicules diagnostiqués. Le fi chier est créé en fonction du NIV du véhicule et de l'heure de vérifi cation, y compris toutes les données liées au diagnostic telles que les rapports de diagnostic, les enregistrements de fl ux de données et les captures d'écran.
  • Page 54 www.mucarco.com 5.5 Paramètres L'hôte utilise le système de confi guration. Une fois le réglage initial terminé, l'utilisateur peut modifi er ou ajouter des informations connexes ici ou faire glisser l'écran du haut pour eff ectuer les réglages. 5.5.1 Informations sur le compte Les utilisateurs doivent enregistrer les informations suivantes, notamment les e-mails, les points, les commandes, la page d'accueil, etc.
  • Page 55 www.mucarco.com 5.5.2 Gestion de la clientèle Les informations de tous les clients dont les véhicules ont été diagnostiqués seront affi chées ici tour à tour. 5.5.3 Connexion Internet Confi gurer le réseau WIFI connectable. 5.5.4 Mise à jour du fi rmware Vérifi...
  • Page 56 www.mucarco.com Q. Erreur de communication avec l'ECU du véhicule? R: Veuillez confi rmer: 1. Si la clé de diagnostic est correctement connectée. 2. Si le contacteur d'allumage est sur ON. 3. Si tous les contrôles sont normaux, envoyez-nous l'année, la marque, le modèle et le numéro VIN du véhicule à...

  • Page 57: Conditions De Garantie

    Conditions de garantie Cette garantie s'applique uniquement aux utilisateurs et aux distributeurs qui achètent des produits THINKCAR TECH INC www.mucarco.com MUCAR CS selon les procédures normales. Dans un délai d'un an à compter de la date de livraison, THINKCAR garantit ses produits électroniques contre les dommages causés par des défauts de matériaux...
