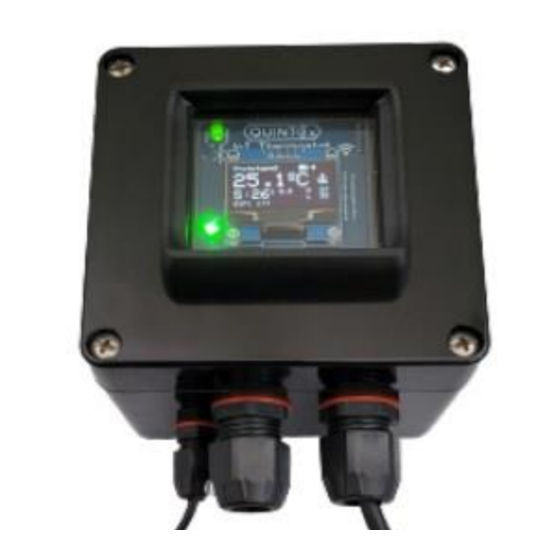

Summary of Contents for Quintex DS18B20

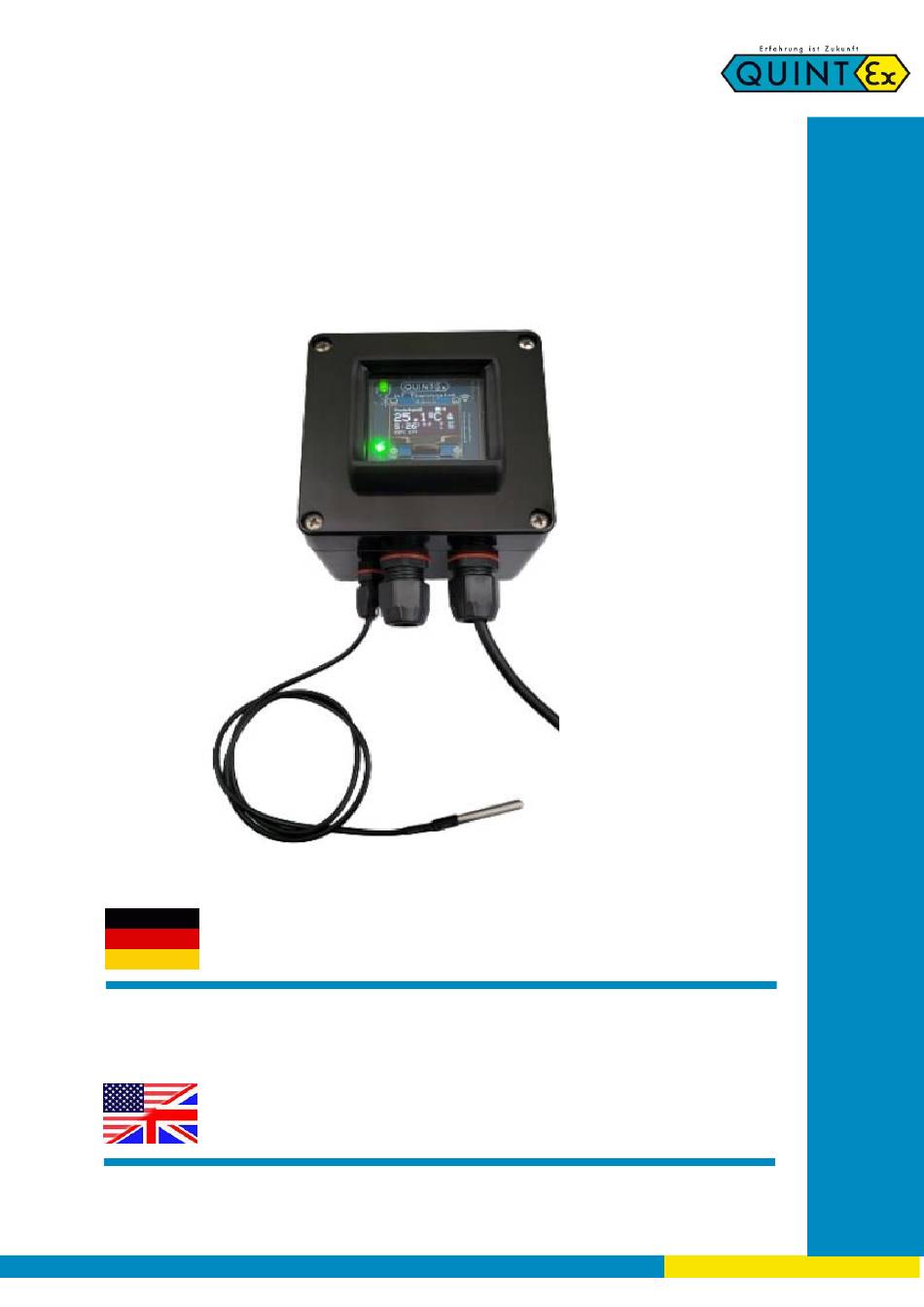

- Page 1 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Deutsch: Seite 2…16 English: Page 17…31 Seite / Page 1/29 220214...
-
Page 2: Table Of Contents
Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Inhalt Hersteller……………………………………………………………………………………………….….. Verwendung………………………………………………………………………………………..……. Technische Daten………………………………………………………………………………………. Sicherheitshinweise…………………………………………………………………………...……… Montage………………………………………………………………………………………….………... Einstellung und Funktionen…………………………………………………………….……….… Schaltplan….………………………………………………………………………………….………….. 14 Betrieb, Wartung und Instandhaltung……………………….…………….………………... 14 EU-Konformitätserklärung……………….……………………….…………….………………... 28 10. Notizen………….…………………………………………………………………..………………….…. 29 Kennzeichnung Besonders wichtige Stellen dieser Anleitung sind mit einem Symbol gekennzeichnet: GEFAHR GEFAHR kennzeichnet eine Gefahr, die zu Tod oder schweren Verletzungen führt, wenn sie nicht vermieden wird. -
Page 3: Hersteller
Min. Umgebungstemperatur: -40°C bis 55°C Betriebsspannung: 100V..240V Schaltleistung: 25A/240V AC NO Hysterese: 0,1... 5,0 K Messbereich (D18B20): -50…125°C Messbereich (PT100): -50…350°C Schutzklasse: IP66 Kommunikation: Bluetooth®, Wi-Fi Sensor: DS18B20; Pt100 Klemmbereich Verschraubungen: 4…12mm Klemmbereich Zugfederklemmen: 2,5mm² Seite / Page 3/29 220214... -
Page 4: Sicherheitshinweise
Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller 4. Sicherheitshinweise Verwenden Sie den Thermostat nur für den zugelassenen Einsatzzweck. Thermostate nur im unbeschädigten Zustand betreiben. Das Gehäuse nicht unter Spannung öffnen. 5. Montage Die Angaben auf den Typenschildern und in der Betriebsanleitung sind zu beachten. Eine Änderung oder Erweiterung von Bauteilen ist nicht zulässig. -
Page 5: Einstellung Und Funktionen
Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller 6. Einstellung und Funktion Programmierung via Android- App Mit dieser App können Sie den loT Regler bequem auf Ihre Bedürfnisse einstellen. Um diese Vorgehens- weise zu erleichtern, ist dessen Anzeige auf der Rückseite mit einer Micro USB Buchse versehen. Verbinden Sie dort den Regler mit einem Ladekabel (5V, 1A) oder einem USB Ausgang Ihres Rechners, so ist das Gerät bedienfähig. - Page 6 WLAN löschen-Button. Achtung: Die IP-Adresse wird dabei auf 0.0.0.0 gesetzt, der Regler ist nicht mehr über WLAN erreichbar Gehen Sie mit den entsprechenden Möglichkeiten zurück, wird die Bluetooth Verbindung geschlossen. Laden Sie die App hier herunter: deutsch: https://www.quintex.eu/apps.html englisch: https://www.quintex.eu/en/apps-en.html direkt: Google Play Store:...
- Page 7 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Bluetooth Funktionen: Vorgehensweise: Gerät neu verbinden Hier wird der Thermostat zum ersten Mal mit dem aktuellen Smartphone verbunden (gepairt). Das nicht verbundene Gerät erscheint in der Bluetooth-Liste als neues Gerät (unterhalb der bereits bekannten;...
- Page 8 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller WLAN ein Standardmäßig ist das WLAN eingeschaltet und der Thermostat versucht periodisch eine Verbindung damit herzustellen. War das WLAN ausgeschaltet, kann es hier wieder eingeschaltet werden. WLAN aus Sie können mit diesem Button die WLAN Verbindung abschalten. Damit erfolgen auch keine weiteren Versuche des Thermostaten Verbindung mit einem WLAN der gespeicherten Kennungen aufzubauen.
- Page 9 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Vorgehensweise: Verbindung wählen Das Gerät muss mit dem Smartphone bereits gepairt sein. Es erscheint die Liste der angemeldeten Geräte. Den gewünschten Thermostat auswählen. Die gespeicherten Daten werden aus- gelesen und angezeigt. Temperatur in °C oder °F auswählen, die Umrechnung erfolgt im Thermostat alle folgenden Temperatur- angaben beziehen sich auf die gewählte Einheit.
- Page 10 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Live Daten ansehen Allgemein: Unter diesem Menüpunkt können Sie mit Ihrem Smartphone die Live Daten des Thermostaten einsehen. Dazu wird über Bluetooth eine Verbindung zum gewünschten Thermostat hergestellt. Der Thermostat muss dabei mit dem Smartphone bereits gepairt sein.
- Page 11 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller E-Mail Verbindungsdaten Allgemein: Falls Sie eine Alarmierung über E-Mail wünschen, müssen die wichtigsten Verbindungsdaten bekannt gegeben werden. Standard- mäßig ist diese Benachrichtigung ausgeschaltet. Sofern Sie diese Benachrichtigung einsetzen wollen, achten Sie darauf dass der Thermostat mit Ihrem WLAN verbunden ist.
- Page 12 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Konfiguration via Browser Im Browser die URL des Thermostaten eingeben um auf diesen zuzugreifen. Der Punkt über den Daten wechselt zwischen Voll- und Kreisanzeige um zu zeigen, dass der Regler noch aktiv ist (auch wenn sich die Daten nicht ändern) Seite / Page 12/29 220214...
- Page 13 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Konfiguration via Einstelldrucktaster Taste 2 für 3 Sekunden drücken um in das Menü zu gelangen und durch die einzelnen Parameter zu navigieren. Tasten 1 und 3 für 1 Sekund drücken um die jeweiligen Parameter einzustellen.
-
Page 14: Schaltplan
Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller 7. Betrieb, Wartung und Instandhaltung Elektrische Anlagen sind vor der ersten Inbetriebnahme und in bestimmten Zeitabständen einer Prüfung durch eine Elektrofachkraft zu unterziehen. Es dürfen für Wartung und Instandhaltung nur Originalteile des Herstellers verwendet werden. - Page 15 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Index Manufacturer……………………………………………………………………………………………. 16 Application………………………………………………………………………………………..……… 16 Technical data………………………………………………………………………………………….. 16 Safety instructions…………………………………………………………………………...……… 17 Assembly…………………………………………………………………………………………….…… 17 Setting & Functions….………………………………………………………….……….…………. 18 Wiring diagram….………………………………………………………………………………….…. 27 Operation and maintenance……………………….…………….…………………………….. 27 EC Declaration of Conformity ……………….……………………….…………….…………. 10.
- Page 16 The electronic temperature control unit CRE IoT-__ monitors and regulates temperatures in non-hazardous areas. 3. Technical Data Min. Ambient Temperature: -40°C bis 55°C Operation voltage: 100V..240V Switching Capacity: 25A/240V AC NO Hysteresis: 0.1… 5.0K Protection Class: IP66 Communication: Bluetooth®, Wi-Fi Sensor: DS18B20; Pt100 Seite / Page 16/29 220214...
- Page 17 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller 4. Safety Instructions Only use the thermostat for the approved purpose. Only operate thermostats when they are undamaged. Do not open the housing when it is live. 5. Assembly The information on the type plates and in the operating instructions must be observed.
- Page 18 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller 6. Settings & Functions Programming via Android app With our app, you can easily adjust the loT controller to your needs. To facilitate this procedure, its display is equipped with a micro USB socket on the back. Connect the controller to a charging cable (5V, 1A) or a USB output of your computer and the device is ready for operation.
- Page 19 Wi-Fi data completely, you can use the Delete Wi-Fi button here. Attention: The IP address will be set to 0.0.0.0 and the controller will no longer be accessible via Wi-Fi. Download the app here: englisch: https://www.quintex.eu/en/apps-en.html direkt: Google Play Store: Seite / Page 19/29 220214...
- Page 20 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Bluetooth functions: Procedure: Connecting the unit Here the thermostat is connected (paired) with the current smartphone for the first time. The unpaired device appears in the Bluetooth list as a new device (below the already known ones; scroll down if necessary).
- Page 21 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Wi-Fi on By default, the Wi-Fi is switched on and the thermostat periodically tries to connect to it. If the Wi-Fi was switched off, it can be switched on again here. WiFi off You can switch off the Wi-Fi connection with this button.
- Page 22 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Procedure: Connect to Bluetooth The device must already be paired with the smartphone. The list of registered devices appears. Select the desired thermostat. The stored data is read out and displayed. Select the temperature in °C or °F, the conversion takes place in the thermostat, all following temperature specifications refer to the selected unit.
- Page 23 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller See live data General: Under this menu you can view the live data of the thermostat with your smartphone. To do this, a connection to the desired thermostat is established via Bluetooth. The thermostat must already be paired with the smartphone.
- Page 24 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller E-mail connection data General: If you wish to be alerted via e-mail, the most important connection data must be provided. By default, this notification is switched off. If you want to use this notification, make sure that the thermostat is connected to your Wi-Fi.
- Page 25 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Configuration via browser In the browser, enter the URL of the thermostat to access The dot above the data changes between full and circle display to show that the controller is still active (even if the data does not change).
- Page 26 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller Configuration via push-buttons Press key 2 for 3 seconds to enter the menu and navigate through the individual parameters. Press keys 1 and 3 for 1 second to set the respective parameters.
- Page 27 Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller 7. Operation, Maintenance and Servicing Electrical equipment must be inspected by a qualified electrician before it is put into operation for the first time and at regular intervals. Only original parts from the manufacturer may be used for maintenance and servicing.
-
Page 28: Eu-Konformitätserklärung
Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller 9. CE – Konformitätserklärung / Declaration of CE compliance Seite / Page 28/29 220214... -
Page 29: Notizen
Betriebsanleitung / Operation Manual CRE IoT-__ Elektronischer Regler / Electronic Controller 10. Notizen / Notes Seite / Page 29/29 220214...
