GAS TABLETOP FIRE PIT
1
ITEM #4083928
MODEL #52291
Español p. 12
ATTACH YOUR RECEIPT HERE
Rev 11/04/2021
Advertisement
Chapters
Table of Contents
Summary of Contents for Origin 21 52291
- Page 1 O21 White ITEM #4083928 GAS TABLETOP FIRE PIT ORIGIN 21 and logo design are trademarks or registered MODEL #52291 trademarks of LF, LLC. All rights reserved. Item# 52291 Español p. 12 Model# HYUTT10004-9 ATTACH YOUR RECEIPT HERE Note: A table with an umbrella hole (not...
-
Page 2: Table Of Contents
TABLE OF CONTENTS Package Contents..........................Hardware Contents........................... Safety Information..........................Preparation............................Assembly or Installation Instructions....................Operating Instructions........................Care and Maintenance........................Troubleshooting..........................Warranty............................Replacement Parts List........................ -
Page 3: Package Contents
PACKAGE CONTENTS Note: A table with an umbrella hole (not included) is required to assemble this product. PART DESCRIPTION QUANTITY Body LavaGlass® (1 bag) Control Knob (preassembled) Burner (preassembled) Support Ring Regulator (preassembled) Angle Bracket Tank Bracket Guard (preassembled) Regulator Bracket (preassembled) Touch-up Pen... -
Page 4: Hardware Contents
HARDWARE CONTENTS Screw Wing Screw M 4 x 10 M 6 x 55 Qty. 2 Qty. 1 SAFETY INFORMATION O21 Brasero de Desa Blanco Redondo DANGER FIRE OR EXPLOSION HAZARD PELIGRO 2291 If you smell gas: RIESGO DE FUEGO O EXPLOSIÓN YUTT10004-9 Si huele gas: •... - Page 5 SAFETY INFORMATION (CONTINUED) Please read and understand this entire manual before attempting to assemble, operate or install the product. If the item is no longer for sale, or if you have any questions or problems, please call our customer service department at 1-888-251-1026, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at SAFETY INFORMATION partsplus@lowes.com or visit www.lowespartsplus.com.
- Page 6 SAFETY INFORMATION (CONTINUED) • Do not use a propane cylinder with a damaged valve and any other worn out parts. • Transport and store the empty gas cylinders carefully and properly. • If you see, smell or hear the hiss of escaping gas from the propane cylinder: 1. Disconnect propane gas cylinder, 2.
-
Page 7: Preparation

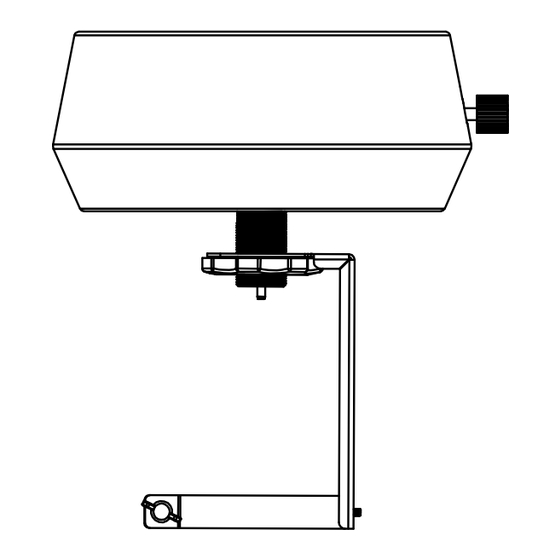

PREPARATION Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents above. If any part is missing or damaged, do not attempt to assemble the product. Contact customer service for replacement parts. Estimated Assembly Time: 10 minutes Tools Required for Assembly: Phillips screwdriver (not included). - Page 8 ASSEMBLY INSTRUCTIONS 2. Remove the support ring (E) from the body (A). Insert the body (A) through the umbrella hole in your table and the tank bracket assembly made in step 1. Screw the support ring (E) to the body (A) from underneath the table to secure the body to the table.
-
Page 9: Operating Instructions
ASSEMBLY INSTRUCTIONS 5. Carefully place the LavaGlass® (B) onto the burner evenly. Do not cover the ignition screen with the LavaGlass®. Use gloves when handling LavaGlass®. OPERATION OPERATING INSTRUCTIONS Before performing a leak test, be sure that no sparks can occur and you are in a spacious outdoor area. -
Page 10: Care And Maintenance
• Use a soft brush to get rid of the mild stains, loose dirt and soil after the burner and pumice stones/ are completely cooled down. Wipe down with a soft cloth. lava rocks/LavaGlass ® • Harsh weather conditions may cause stubborn stains, discoloration and possibly rust pitting. CARE AND MAINTENANCE •... -
Page 11: Replacement Parts List
REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1-888-251-1026, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at partsplus@lowes.com or visit www.lowespartsplus.com. PART DESCRIPTION PART # Body 30-01-413 LavaGlass® (1 bag) 30-01-414 Control Knob (preassembled) 30-04-954-B... - Page 12 O21 White ARTÍCULO N.° 4083928 FOGÓN DE GAS DE SOBREMESA ORIGIN 21 y el diseño del logotipo son marcas MODELO N.° 52291 comerciales o marcas registradas de LF, LLC. Todos los derechos reservados. Item# 52291 Model# HYUTT10004-9 ADJUNTE SU RECIBO AQUÍ...
