ODE +SMART Instructions

FOGLIO ISTRUZIONI PER UNITA' DI CONTROLLO
INSTRUCTIONS FOR ELECTRONIC CONTROL UNIT
+SMART
ITALIANO
1. PRINCIPIO DI FUNZIONAMENTO

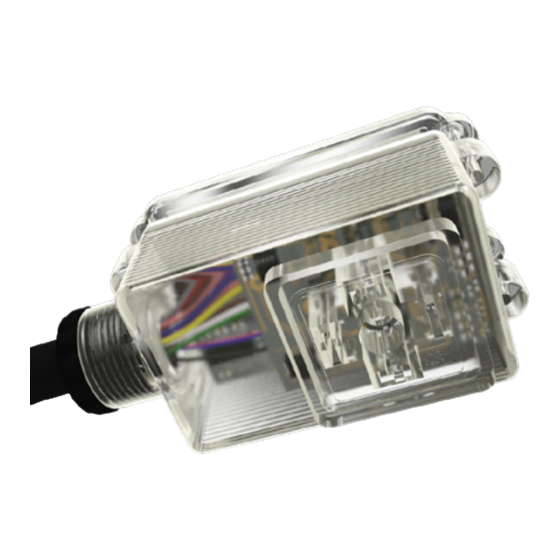

Il dispositivo +SMART è un'unità di controllo avanzato che
combina le funzionalità PLC IEC 61131-3 e la connessione
Wi-Fi 802.11b/g/n.
Può essere utilizzato per tutte le elettrovalvole ODE,
dotate di solenoide con connessione EN 175301-803
(Ex DIN43650/A) e aventi una tensione nominale di 24V DC.
Grazie ai molteplici canali I/O è possibile connettere svari-
ate tipologie di sensori e attuatori.
Per ulteriori informazioni tecniche fare riferimento al
"Manuale Utente" e "Scheda Tecnica".
2. CONNESSIONE USB
Il dispositivo +SMART è dotato di una porta di connessio-
ne USB con la quale è possibile connettere un PC per la
programmazione attraverso CODESYS, fare riferimento al
"Manuale Utente" per ulteriori informazioni.
Sequenza per poter accedere al connettore USB:
• svitare la vite centrale nel coperchio e rimuoverla;
• svitare le quattro viti ai lati del coperchio;
• rimuovere il coperchio;
• connettere un comune cavo dati USB dotato di con-
nessione Micro-B;
• per la programmazione il dispositivo deve essere ali-
mentato ed attendere il termine della fase di BOOT;
• togliere l'alimentazione prima di rimuovere la connes-
sione USB.
2. INDICAZIONI LED
LED verde | indica la presenza di alimentazione alla CPU.
LED rosso |indica lo stato operativo della CPU, du-
rante la fase di BOOT il LED avrà luce lampeggiante
due volte al secondo, una volta completato, il LED
lampeggierà una volta al secondo.
LED RGB | impostabile attraverso CODESYS, secondo
le esigenze del cliente.
3 . CONNESSIONI
Eseguire tutte le connessioni elettriche con il dispositivo
NON alimentato.
• Connettere il dispositivo +SMART al solenoide come un
comune connettore per elettrovalvole EN 175301-803
comma 5.3.1 (Ex DIN43650/A);
• assicurarsi di aver interposto la guarnizione tra bobina
e dispositivo;
• avvitare la vite centrale sul retro del connettore sino
al bloccaggio;

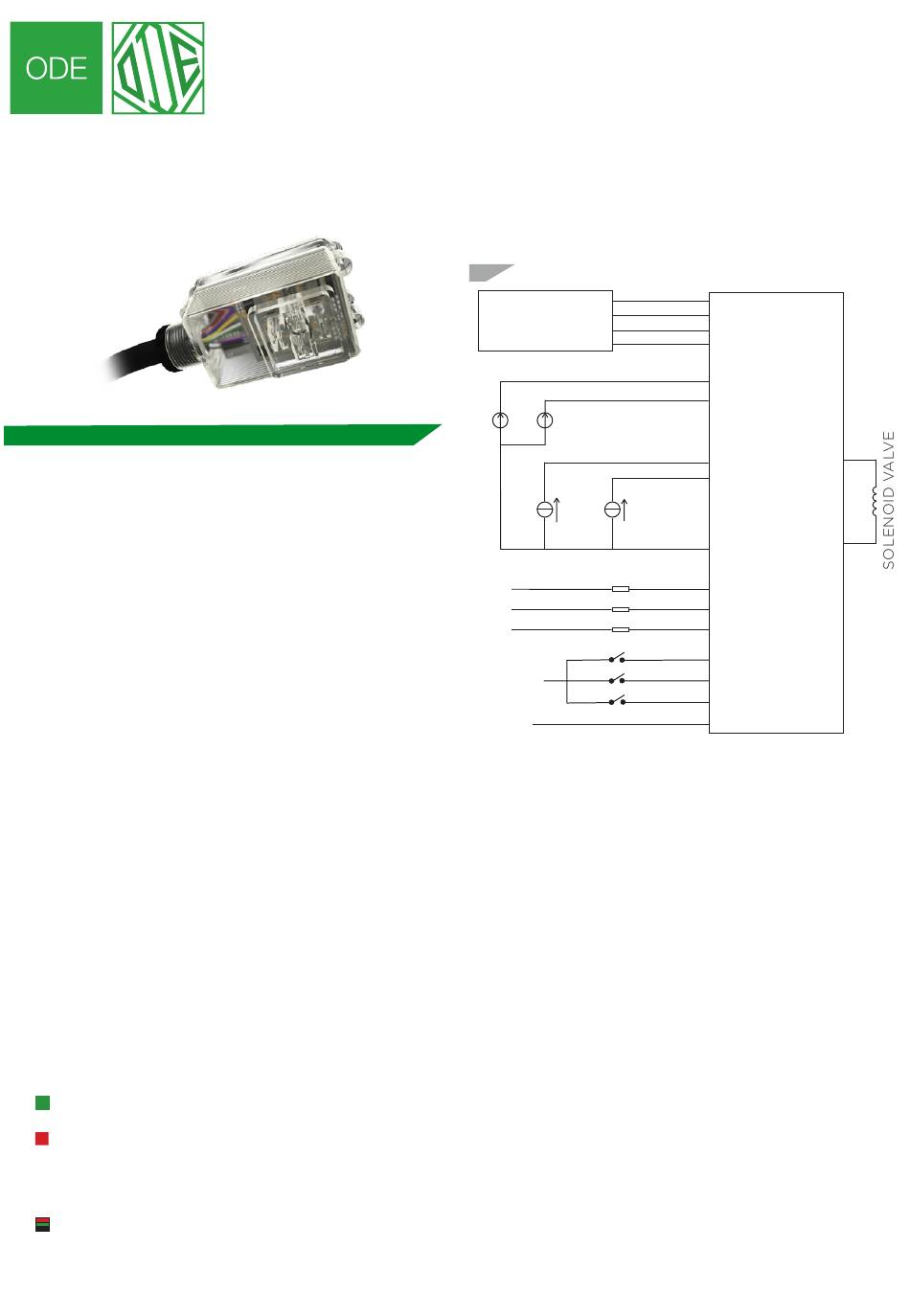

• connettere il cavo mutlipolare come da schema elet-
trico sotto riportato (fig.1)
fig. 1
VCC/RED
POWER SUPPLY
VCC/RED
24 Vdc
0V/BLACK
0V/BLACK
PINK/GRAY
YELLOW
V1 V2
0-10V 0-10V
PURPLE
BLUE
11 12
4-20mA 4-20mA
GNDA BLACK/WHITE
OUT1 OPEN-COLLECTOR
VCC1
OUT2 OPEN-COLLECTOR
VCC2
OUT3 OPEN-COLLECTOR
VCC3
IN1
0V/BLACK
IN2
IN3
EARTH YELLOW/GREEN
Una volta terminate tutte le connessioni è possibile alimentare
il dispositivo.
Se una o più connessioni non vengono utilizzate, isolare i
cavi liberi con appropriati dispositivi.
5. RIAVVIO FORZATO
Per riavviare il dispositivo +SMART togliere l'alimentazione
per almeno 5 secondi. Durante il riavvio il dispositivo ese-
guirà nuovamente la fase di BOOT.
6. SUPPORTO TECNICO
Per informazioni dettagliate relative al dispositivo +SMART
ed alla programmazione fare riferimento al "Manuale
Utente".
La documentazione relativa al prodotto è scaricabile dal
sito www.plusmart.it oppure www.ode.it.
Per richiedere supporto tecnico inviare una mail all'indiriz-
zo plusmart@ode.it oppure contattare il nostro Ufficio
Commerciale sales@ode.it
7. CONDIZIONI GENERALI
La ODE non è responsabile per danni causati da inosser-
vanza di questa informativa così come nel caso di inter-
venti impropri sulle elettrovalvole o sul dispositivo ad esse
connesso.
Inoltre la garanzia per dispositivi ed accessori sarà conside-
rata non valida.
