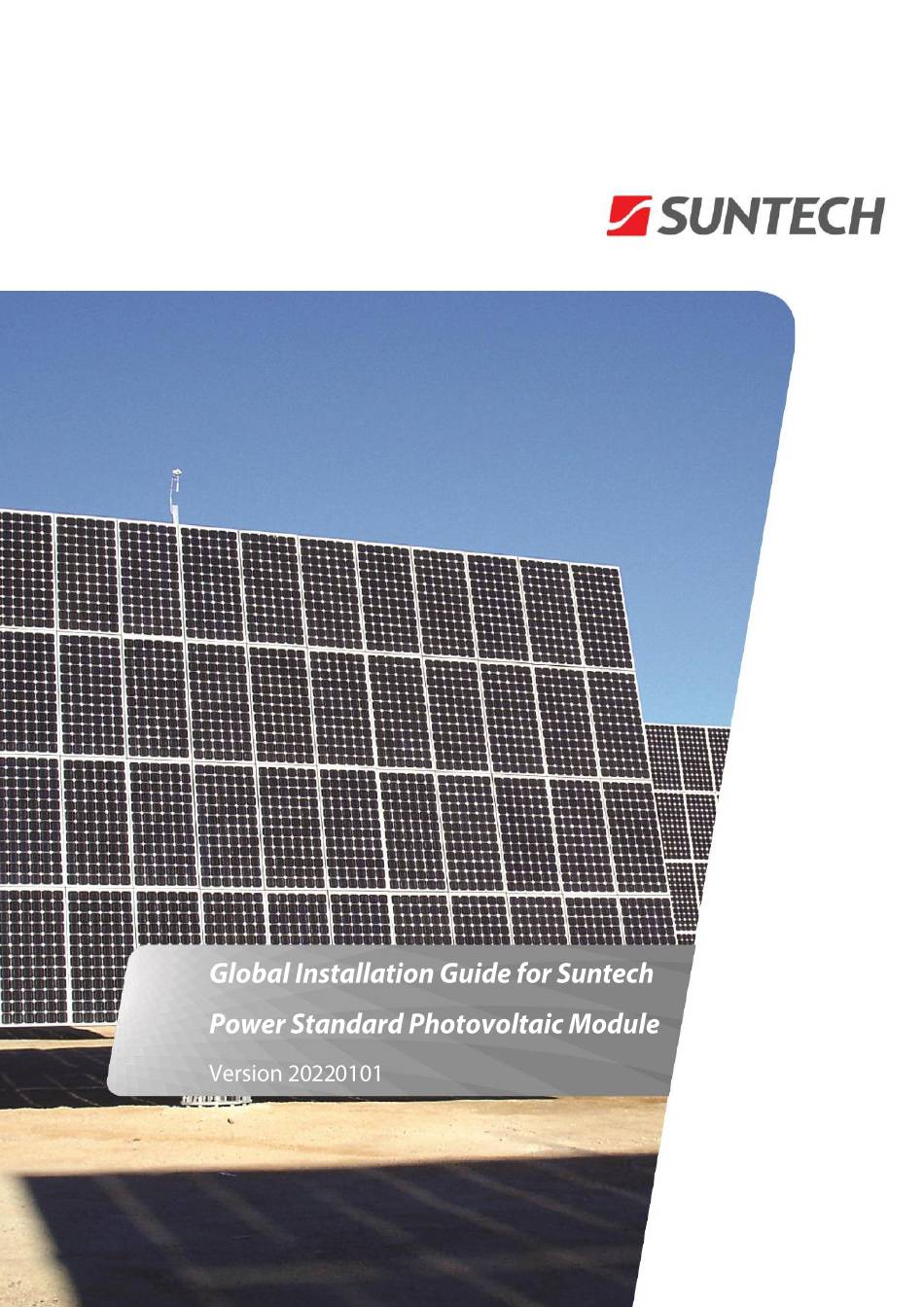

SunTech 16/T Series Installation Manual

Power standard photovoltaic module
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 16/T Series and is the answer not in the manual?

Questions and answers

Summary of Contents for SunTech 16/T Series

  • Page 2 Table of Contents...

  • Page 3: Purpose Of This Guide

    Purpose of this guide This guide contains information regarding the installation and safe handling of Wuxi Suntech Power Co., Ltd (hereinafter referred to as “Suntech”) photovoltaic modules (hereinafter referred to as “PV modules” or “modules”). Installers must read and understand this guide prior to installation. For any questions, please contact Suntech's Global Quality &...

  • Page 4: Handling Safety

    this PV module to UL 2703. A module with exposed conductive parts is considered to be in compliance with this standard only when it is either electrically grounded in accordance with the manufacturer’ s instructions and the requirements of the National Electrical Code, ANSI/NFPA 70 (2014-2017), or when the bonding means has been evaluated with this PV module to UL 2703.

  • Page 5: Fire Safety

    Fire Safety Consult your local authority for guidelines and requirements for building or structural fire safety. Roof constructions and installations may affect the fire safety of a building; improper installation may create hazards in the event of a fire. Use components such as ground fault circuit breakers and fuses as required by local authority. Do not use modules near equipment or in places where flammable gases may be generated.

  • Page 6: Mechanical Installation

    This installation manual is applicable for any PV system that is 500m way or more from the coastline. If you need to install your system less than 500m from the coast line please refer to Near-coast installation manual (www.suntech-power.com) or contact Suntech Customer Global Service Department or our regional representatives.

  • Page 7: General Installation

    Select a proper installation method based on the required load (See below for more detailed information). All installation methods herein are only for reference, and Suntech will not provide related mounting components. The system installer or trained professional personnel must be responsible for the PV system's design, installation, and mechanical load calculation and security of the system.
  • Page 8 Suntech Standard Module Type Module Dimension (using 156.75 - 157.4 mm solar cell) Length × Width × Thickness 16/T Series (Full cell solar module) 1324mm × 992mm × 35mm 1640mm × 992mm × 35mm 20/W Series (Full cell solar module) 1650mm ×...
  • Page 9 A60/W Series negative 2400Pa underneath B60/W Series Safety factor: 1.5 C54/U Series (35mm & 30mm) Test load: Four bolts mounting positive 5400Pa 16/T Series with beams negative 3800Pa 24/V Series underneath Safety factor: 1.5 72/V Series 72/P Series A72/V Series...
  • Page 10 3800Pa 24/V Series beams underneath Safety factor: 1.5 A16/T Series 16/T series L = 180 mm 20/W series L = 180 mm 24/V series L = 280 mm A16/T series L = 180 mm Clamping zone: A = 300 mm...
  • Page 11 60/W Series 72/V Series 72/P Series Test load: A20/W Series positive 5400Pa Four clamps A60/W Series B60/W Series mounting with negative 3800Pa A72/V Series beams underneath Safety factor: 1.5 60/W series L = 200 mm A72/P Series 72/V series L = 300 mm B72/V Series A20/W series L = 200 mm B72/P Series (35mm)
  • Page 12 Customized mounting method Note: The installation methods below are based on the internal evaluation results in Suntech Mounting Mechanical load Installation location Module type method* Four clamps short Test load: end mounting with positive 5400Pa B60/W Series beams parallel with negative 2400Pa C54/U Series (30mm &...
  • Page 13 Four clamps short Test load: end mounting with positive 1600Pa B72/V Series beams underneath negative 1000Pa the short frame Safety factor: 1.5 A0 = 1/4 short frame length±50mm Test load: Four clamps mixed A72/V Series positive 2400Pa mounting with B60/W Series negative 2400Pa beams underneath C54/U Series (30mm &...
  • Page 14 Four bolts tracker positive 1600Pa B72/P Series (35mm & 30mm) C72/V Series mounting*** negative1600Pa C72/P Series (35mm & 30mm) Safety factor: 1.5 16/T Series Test load: 20/W Series Short frame positive 2400Pa A60/W Series insertion / Slide-in negative 2400Pa B60/W Series Safety factor: 1.5...

  • Page 15: Electrical Installation

    16/T Series 20/W Series 24/V Series Test load: 60/W Series Six clamps positive 5400Pa 72/V Series mounting with negative 3800Pa A16/T Series beams underneath A60/W Series Safety factor: 1.5 B60/W Series C54/U Series (30mm & 35mm) C72/V Series Clamping zone: A = 1/4 short frame length ±50 mm...
  • Page 16 Suntech modules come with connectors used for system electrical connections. The recommended connectors are STP-XC4, TL-CABLE01S, MC4, and Amphenol H4. Suntech strongly recommends using the genuine connector type specified by Suntech's product data sheet. Choosing a different connector type other than specified may cause the warranty invalid.
  • Page 17 Voltages are additive when modules are connected in series, and modules currents are additive when Modules are connected in parallel, as illustrated in Figure 1. Modules with different electrical characteristics must not be connected directly in series. Series Wiring and Parallel Wiring Series wiring Parallel wiring The maximum number of Modules that can be connected in series within a string must be calculated in...
  • Page 18 For grounding, this guide refers to module frame grounding. If grounding is required, make sure module frames (metal exposed to touch) are always grounded. Suntech recommends always refer to local state and national code requirements for PV module grounding. Suntech highly recommends negative grounding if it's allowed by local authorities.

  • Page 19: Maintenance

    Recommend fastening torque is 20.5N-m/15 ft-lb. For more information, please contact supplier: Schletter, http://www.solar.schletter.eu Maintenance To ensure optimum module performance, Suntech recommends the following maintenance measures: Clean the module minimum once a year or more often when required depending of the pollution. Remove...
  • Page 20 Wuxi Suntech Power Co., Ltd. Address: No.9 Xinhua Road, Xinwu District Wuxi, China 214028 Customer Service Hot Line: +86 400 8888 009 Fax: +86 510 8534 3321 E-mail: services@suntech-power.com, service.America@suntech-power.com Or please contact our local representatives, details at www.suntech-power.com...
  • Page 21 目录 安全指南 总体安全 操作安全 安装安全 消防安全 产品鉴别 机械安装 场地选择 安装须知 常规安装 安装方式及载荷 电气安装 常规安装 接地 维护 *请仔细阅读。该文件对任何保修情况都具有约束力。 *距海岸线 500 米内安装光伏系统，请参考近海安装手册。...
  • Page 22 安全指南 本指南包含有关无锡尚德太阳能电力有限公司光伏组件（以下简称为 组件 ）的安装方式和安全操作 的相关信息。无锡尚德太阳能电力有限公司简称为 尚德 。 安装人员在安装前必须阅读并理解该指南。如有任何问题，请联系尚德全球质量与客户支持部门或我 们当地代表获得更详细的信息。安装人员必须遵循本指南中说明的所有安全预防措施、当地要求和法律或 授权机构的规定。 在安装太阳能光伏系统前，安装人员应当熟悉其机械和电气要求。将本指南存放于安全处用于日后参 考（维护和保养）以及在将组件出售或处理时使用。 尚德组件通过了全球检测和认证机构的测试。不同地区的光伏太阳能组件的安装有不同规定。其中通 过 认证的组件适用于欧洲、中东及大部分亚太国家；通过 认证的组件适用于美国、加拿大；其余 的全球通用。 总体安全 组件适用于大于 伏直流电压或 瓦功率以上的系统，通过 标准即符合安全等级 才可以 用于安全安装（仅 ）。 光伏组件推荐安装海拔不超过 米。 安装光伏系统需要专业技术和知识。安装只能由有资质的人员进行。 安装人员必须承担所有在安装过程中可能出现的危险，包括但不限于电击危险。 单块组件在阳光直射的条件下可产生超过 伏的直流电。与直流电接触有很高的潜在风险，请在任何 情况下都避免接触直流电。 请勿在工作状态下断开组件和任何电器件的连接。 光伏组件通过阳光照射可以产生电流。许多组件串联可能导致致命的触电和灼伤危害。只有经过授权 和培训的专业人员才能进行组件的安装工作。 光伏组件将光能转化成直流电能，它们适用于户外安装。组件可以安装在地面或屋顶上。系统设计师 和安装人员负责支撑结构的合理设计。 安装系统时，须遵守所有当地、地区性和国家级别的法定法规。如有必要，请取得安装许可证。 组件在标准测试条件下，铭牌所标称的电性能参数与实际值有 的偏差。（辐照度 ，...
  • Page 23 边框的强度。 组件破损后将无法修复并可能导致触电，禁止使用已损坏的组件，如已有损坏的玻璃或背板等。 只能在干燥环境中作业，且只能使用干燥的工具。请勿在未佩戴任何保护措施的条件下在潮湿的环境 中作业。 如需在户外将未安装的组件存放一段时间，须始终遮盖组件并保证玻璃面向下且置于柔软平面上，防 止组件内部积水和连接器的损坏。 安装安全 请勿在电路有负载的情况下打开电气连接处或拔出连接器。 如果触碰组件带电零部件，例如连接器，无论面板是否已接通，可能导致烧伤、火星和致命电击。 在安装过程中请勿在不必要时触碰组件。玻璃表面和支架可能有产生高温；会产生烧伤和电击危险。 请勿在下雨、下雪或大风天气情况下安装组件。 为防止组件绝缘效果降低，请避免刮擦、切割电缆和连接器或使其长期暴露在阳光下。 只能使用符合相关电气安装标准的绝缘工具。 运输和安装相关组件时请使儿童远离该系统。 安装时使用不透明材料将组件完全盖住，防止产生电损。 安装或修理光伏系统时请勿佩戴金属戒指、腕表、耳环、鼻环、唇环或其它金属物质。 遵守当地的安全规定（例如，关于操作发电站的安全规定）和关于系统其它部件，包括接线和电缆、 连接器、充电调节器、逆变器、蓄电池、可充电的电池等的安全规定。 正常情况下， 一块光伏组件产生的电流和 或电压可能比标准试验条件下产生的多。 因此在计算组件额 定电压、额定电流、保险熔断和连接至 输出的控件规格时，应当将标记在该组件上的 和 的值乘以 的系数。 连接组件时只能使用相同型号的连接器连接到其它设备上。将连接器移除将使质保无效。 消防安全 咨询您当地的部门获得关于安装或建筑消防安全方面的指导和要求。 顶层结构和安装可能影响建筑的消防安全；不恰当的安装可能导致火灾危险。 在当地部门要求下，使用例如接地故障断流器和保险丝之类的设备。 请勿在可能产生可燃性气体的环境中或设备附近操作面板。 该组件的防火等级为 。 产品鉴别 每个组件有三个标签，提供下列信息： 铭牌：标明了产品型号，组件电气参数如额定功率、额定电流、额定电压、开路电压、短路电流， 组件机械参数如重量、尺寸等，组件的认证信息，公司信息以及产地。 条形码 每个单一的组件有一个专属的序列号。 该序列号有 位数字。 第 位和第 位是周数编码， 第...
  • Page 24 其中 表示值 和 为使组件串获得最优性能， 建议只在一个串中选用 类别相同的组件， （ 例如只有 组件） 。 条形码 的作用请参考上述 条形码 介绍。 分档标签 注意：请勿取下任何标签。取下任意一张将导致尚德质保无效。 机械安装 场地选择 为组件的安装选择合适的场地。 组件在北纬下应面朝南，南纬下面朝北。 如需关于最佳安装角度的详细信息，请参考标准太阳能光伏安装指南或咨询专业太阳能安装人员和系 统集成商。 组件在任何时间都不应被阳光遮挡。如果整个或部分组件被遮挡，它将无法在理想条件下发挥性能并 导致较低的功率输出。组件持久或经常性地被遮挡住阳光将损坏组件并使质保无效。 本安装手册适用于所有离海岸线500米或以上距离的光伏系统的安装。如果您需要将系统安装于离海 岸线500米以内的距离，请参考近海安装手册（www.suntech-power.com）或者联系尚德全球质量& 客户支 持部门以及我们的地区代表。 请勿在可能产生或收集易燃气体的设备附近或场所中使用组件。 安装须知 安装前请仔细检查光学偏差。 任何在系统安装完成后出现的光学偏差都有可能使质保无效。 一旦出现， 任何潜在的花费诸如人工费、材料费、文件编制费、人员安全以及消除光学偏差产生的费用都不在尚德的 质保范围内。 组件的支撑结构必须使用耐用、防锈和抗紫外材料制作。请使用经检测和认证批准的支撑结构。 在冬天有大量降雪的地区， 请选择合适的支撑系统高度， 使组件最低边缘在任何时候都不会被雪覆盖。 另外，请保证组件最低部分放置的高度足够，使植物、树木不会遮挡住阳光。 对于地面安装系统，尚德建议地面离组件底部的最小距离至少为60厘米。 组件必须稳固放置在支撑结构上。如使用夹带夹具的安装方式，每个夹具的建议最大压强为20Mpa， 以防止对组件支架造成损坏。请遵守夹具系统供应商的说明。 根据您当地的规定为组件底部提供充足的通风。屋顶平面与组件的支架之间通常建议应有最少10厘米...
  • Page 25 件重叠或者超出屋顶。请参考下列安装方式获得详细信息。 常规安装 组件可以使用安装孔、夹具*或滑槽被安装在支架上，建议的安装扭矩20Nm-25Nm。必须根据下列样例 安装组件。没有根据下列说明安装组件，会使质保无效。 组件支架 螺栓 开口挡圈 使用安装孔安装组件 螺母 平垫圈 支撑结构 螺栓 螺母 平垫圈 夹具 开口挡圈 使用夹具安装组件 支撑架构 组件 *每个夹具建议最小长度为50 mm并且夹具上部壁厚不低于5mm 组件可以采用横向和纵向安装。 组件必须稳固固定在支架上，以便承受相应的正负压。安装人员必须负责确保用于固定组件的夹具有 足够的强度。 安装方式及载荷 根据载荷需求选择合适的安装方法（参考下文获得更详细信息）。 下表中的图示仅供参考，尚德不提供任何相关安装相关部件，安装商或经过培训的专业人员必须对光 伏系统的设计，安装和当地的载荷值计算和安全等责任负责。 对于每种安装方法，组件均可纵向或横向安装。如果曾安装尚德的旧组件需要咨询，请联系尚德全球 质量&客户服务部门获取旧的安装说明以作为参考。...
  • Page 26 尚德组件型号 组件尺寸（长×宽×高） (使用156.75 - 157.4 mm电池片) 16/T系列（全片组件） 1324mm × 992mm × 35mm 1640mm × 992mm × 35mm 20/W系列（全片组件） 1650mm × 992mm × 35mm 1956mm × 992mm × 40mm 24/V系列（全片组件） 1960mm × 992mm × 40mm 16/T系列（半片组件） 1338mm × 992mm × 35mm 20/W系列...
  • Page 27 常规安装方式 安装方式* 机械载荷 安装位置 组件型号 20/W 系列 测试载荷 60/W 系列 四螺钉安装带 正压：5400Pa A60/W 系列 横梁 负压：2400Pa B60/W 系列 安全因子：1.5 C54/U 系列(35mm & 30mm)** 20/W 系列 60/W 系列 测试载荷 A16/T 系列 四螺钉安装带 正压：3800Pa 横梁 负压：2400Pa A60/W 系列 安全因子：1.5 B60/W 系列 C54/U系列(35mm & 30mm) 测试载荷...
  • Page 28 20/W 系列 测试载荷 60/W 系列 八螺钉安装带 正压：5400Pa A20/W 系列 横梁 负压：3800Pa A60/W 系列 安全因子：1.5 B60/W 系列 C54/U 系列(35mm & 30mm) 测试载荷 四压块安装带 正压：6000Pa C54/U 系列(35mm & 30mm) 横梁 负压：3800Pa 安全因子：1.5 L=200mm，安装位置 A=200 mm 16/T 系列 20/W 系列 24/V 系列 测试载荷 60/W 系列...
  • Page 29 60/W 系列 72/V 系列 72/P 系列 A20/W 系列 测试载荷 A60/W 系列 四压块安装带 正压：5400Pa 横梁 负压：3800Pa B60/W 系列 安全因子：1.5 60/W 系列 L=200 mm A72/V 系列 72/V 系列 L=300 mm A72/P 系列 A20/W 系列 L=200 mm B72/V 系列 A60/W 系列 L=200 mm B72/P 系列...
  • Page 30 客户定制化安装方式 注：以下所列安装方式载荷值基于尚德内部评估。 安装方式* 机械载荷 安装位置 组件型号 测试载荷 四压块短边安 B60/W 系列 正压：5400Pa 装横梁平行于 负压：2400Pa C54/U 系列 (30mm & 35mm) 长边框 安全因子：1.5 A0=1/4 短边框长度±50mm 测试载荷 四压块短边安 正压：2400Pa 装横梁平行于 B72/V 系列 负压：1600Pa 长边框 安全因子：1.5 A0=1/4 短边框长度±50mm 测试载荷 四压块短边安 正压：2400Pa 装横梁平行于 C72/V 系列 负压：800Pa 长边框...
  • Page 31 测试载荷 四压块短边安 正压：1600Pa 装横梁平行于 B72/V 系列 负压：1000Pa 短边框 安全因子：1.5 A0=1/4 短边框长度±50mm 测试载荷 A72/V 系列 四压块混合安 正压：2400Pa B60/W 系列 负压：2400Pa 装带横梁 C54/U 系列 (30mm & 35mm) 安全因子：1.5 A≥40mm； A0=1/4 短边框长度±50mm； A72/V 系列, A1=360~560mm B60/W 和 C54/U 系列, A1=280~420mm 测试载荷 四压块混合安 正压：1600Pa B72/V 系列...
  • Page 32 测试载荷 四压块安装无 B72/P 系列 (35mm & 30mm) 正压：5400Pa 负压：2400Pa 横梁 C72/P 系列 (35mm & 30mm) 安全因子：1.5 L=380 mm，安装位置 A=200 mm 测试载荷 四螺钉安装无 B72/P 系列 (35mm & 30mm) 正压：5400Pa 负压：2400Pa 横梁 C72/P 系列 (35mm & 30mm) 安全因子：1.5 测试载荷 四螺钉安装无 正压：4500Pa B72/V 系列 负压：2400Pa 横梁...
  • Page 33 16/T 系列 20/W 系列 24/V 系列 60/W 系列 测试载荷 六压块安装带 72/V 系列 正压：5400Pa 负压：3800Pa 横梁 A16/T 系列 安全因子：1.5 A60/W 系列 B60/W 系列 C54/U 系列 (30mm & 35mm) C72/V 系列 安装位置 A0=1/4 短边框长度±边框长度 A1 = 100 mm 16/T 系列 20/W 系列 24/V 系列...
  • Page 34 尚德半片组件推荐连接方式： 方阵内组件头尾方向处于交叉布置，组件线长：正负极线长不小于0.65 m。 电气安装 常规安装 任何所使用的安装附件必须在材料上相互兼容，避免电化学腐蚀。由于腐蚀引起的故障将导致质保无 效。 不建议在同一个系统中使用配置不同的组件。 必须将多余的电缆整理或充分固定，例如，使用非金属绑线将其固定在支架上。组件电缆线、连接器 和接线盒不应长时间接触水、雨雪或浸泡于水中 对于需要高操作电压的应用而言，可以将多个组件串联形成组件串；系统电压即等同于每个组件的电 压的总和。 对于需要高操作电流的应用而言， 可以将多个组件串并联； 系统电流即等同于每个组件串的电流总和。 根据标准，组件的最大系统电压为 伏或 伏或 伏。 串联连接的组件最大数目由系统设计、所用的逆变器类型和环境条件决定。...
  • Page 35 根据组件最大串联保险丝额定值和当地电气安装规范，如果尚德光伏组件并联， 需要装配合适的串 保险丝。 对于并联连接的组件没有数量上的特殊限制， 组件的数量由系统设计参数， 例如电流或功率输出决定。 为防止电缆和连接器过热，必须选择适合系统最大短路电流的电缆线和连接器。推荐电缆是横截面至 少 的光伏电缆线。 注意 请勿让电缆线承受过大压力。任何由于电缆线连接导致的损坏不在尚德的质量保证范围内。 请遵守电缆线厂商推荐的弯曲半径，包含连接器后的电缆半径。 请参考当地规定来决定系统的接线尺寸、类型和温度。 尚德组件在供货时配有用于系统电气连接的连接器。推荐的连接器有尚德 、通灵 、 史陶比尔 和安费诺 。尚德强烈建议使用尚德产品数据表中规定的型号的连接器正品。 为了确保可靠的电气连接并防止可能进入潮气， 当两个连接器相互对接时， 必须锁住直到听见咔哒声。 长期暴露于潮湿环境中可能导致连接器连接性变差，导致漏电和较差的传导性，这将会使质保无效。 尚德建议对连接器 电缆 接线进行适当的管理以防止湿气进入。根据湿气严重程度，尚德建议定期检查安 装系统，保证组件的良好性能。 光伏系统产生的直流电可以被转化成交流电，并用于公共电网中。由于各地区机构关于将可再生的能 源系统接入电网的政策各不相同，请始终向有资质的系统设计师或集成商咨询相关建议。通常需要安装许 可证和当地机构进行检查和批准。 对于较大规模的安装，尚德建议采用符合当地要求和规定的防雷法。 当安装完成并连接到电网后，请准备一份专业的文件交给业主，包括所需的安装协议。同时为业主提 供一份清晰的系统文档，至少包括以下资料：用户指南，系统配置，数据表，性能预期，电气系统数据 如 符合 最低要求的安装测试报告的副本。 当接入单个逆变器中的陈列较多时，需要考虑随陈列曾加引起的绝缘电阻的降低。 接地 对于接地和连接要求，请参考地区性和国家性安全和电气标准。如果要求接地，请为接地接线使用建 议的连接器类型。 本册中的接地指的是组件支架接地。如果要求接地，确保组件支架（暴露的、可接触的金属部分）始...
  • Page 36 2. 使用WEEB-DPF将太阳能组件安装至组件安装支架上（接地零件接受UL467测试）。 注意：WEEB齿应完全放置在组件支架的边缘下方。 当太阳能组件的位置最终确定后，通常使用20.5牛-米/15英尺-磅的扭矩紧固件放置螺纹卡住。 欲获取更多信息。请联系供应商：BURNDY, http://www.we-llc.com。 使用 夹具将太阳能组件安装至组件安装支架（接地零件通过 测试）。 注意：建议夹紧扭矩是 牛 米 英尺 磅。 欲获取更多信息，请联系供应商 ， 。...
  • Page 37 维护 为确保组件的最佳性能，尚德建议采取下列维护措施： 至少一年清洁一次组件或根据污染情况，经常进行清洁。清除表面所有有机物。有污渍或污染物的组 件可能会降低系统的发电量。清洁组件表面时请使用清水和柔软的非磨蚀性海绵或布料。也可以使用温和 的、非磨蚀性的清洁剂去除顽固污渍。 不受控制的污染以及未及时清洁组件都将会使质保无效。 每隔 个月检查电气、接地和机械连接部位，确保它们干净、安全、没有损坏以及无生锈。否则将会 使质保无效。 在出现接地故障时，在由授权的太阳能逆变器服务人员校正并在逆变器完全运行前，切勿使用水清洗 或喷洒组件，这可能导致点击事故或严重的安全问题。 若有任何问题，请向专业太阳能服务供应商咨询并询求建议。 注意： 请遵守太阳能制造商对系统中所使用的所有组件的维护说明， 例如支架、 充电调节器、 逆变器、 电池等。 无锡尚德太阳能电力有限公司 地址：江苏省无锡市新吴区新华路 9 号 邮编：214028 客服热线：+86 400 8888 009 传真：+86 510 8534 3321 邮箱：services@suntech-power.com 官网：www.suntech-power.com...
