PRASTEL DM/25IR Quick Start Manual

1. DESCRIZIONE GENERALE

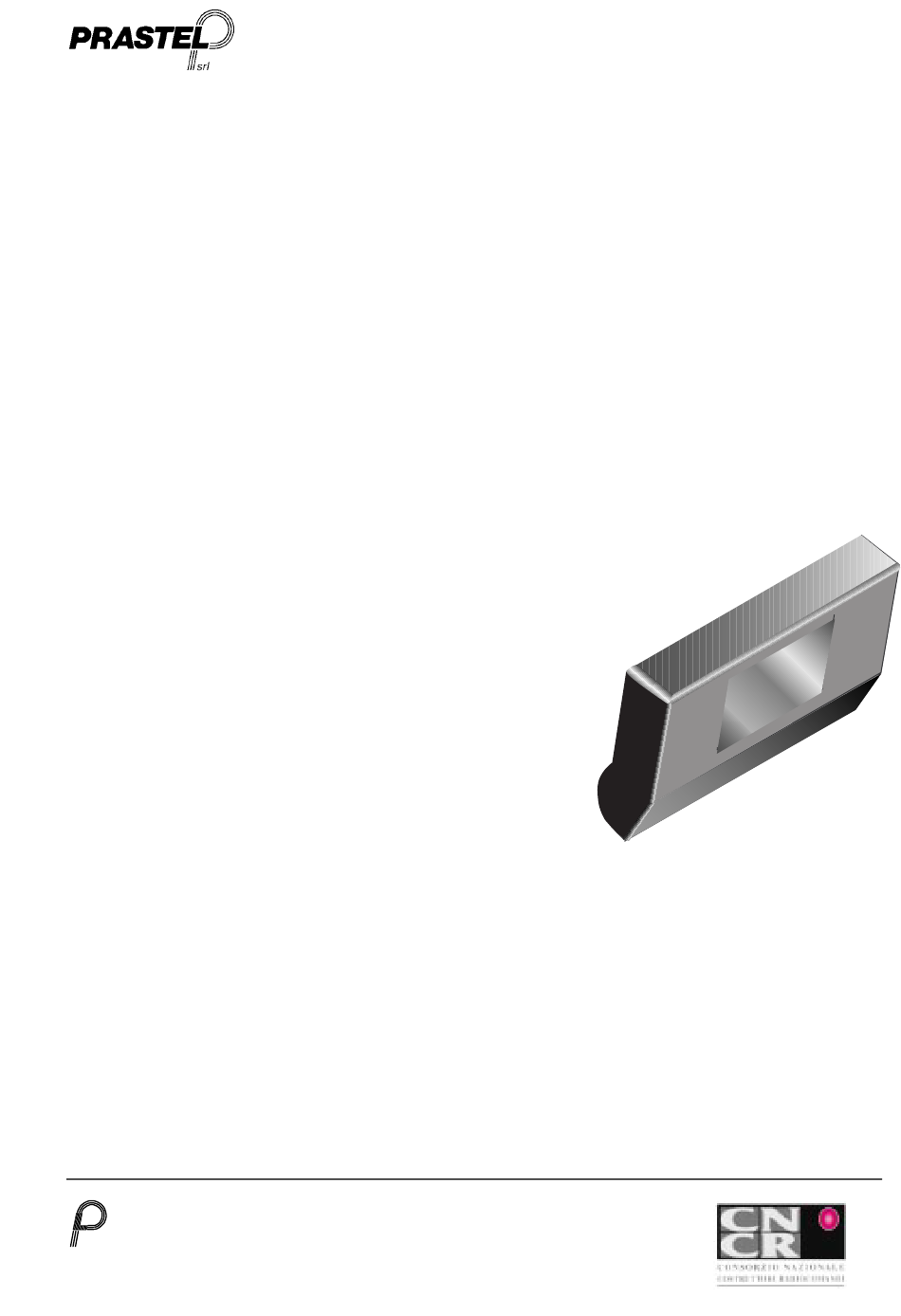

Il rilevatore ad infrarossi passivi DM/25IR è stato realizzato per il comando di apertura di porte
automatiche. Molto versatile, è in grado di rilevare con elevata precisione i movimenti di persone
su superfici da 1 a 5 metri quadrati; questa versatilità è resa possibile dalla possibilità di
regolazione della portata tramite l'apposito trimmer di regolazione
2. APPLICAZIONI
Il DM/25IR grazie al suo box ad elevato grado di protezione (IP55) ed alla sua notevole capacità
di regolazione della portata tramite l'apposito trimmer, trova un'ottimale applicazione su porte
automatiche. Agendo sulla regolazione sopraccitata, è inoltre possibile tarare il rilevatore per
modificarne la portata.
3. CARATTERISTICHE TECNICHE PRINCIPALI
Alimentazione
Consumo Riposo/Lavoro
Grado d'isolamento
Portata contatto relè
Regolazione verticale
Minima velocità rilevabile
Temperatura di funzionamento -10 +55 °C
Dimensioni/peso
4. ISTRUZIONI DI MONTAGGIO
Il DM/25IR deve essere installato in luoghi e superfici esenti da vibrazioni, protetto dalle
intemperie ed urti casuali.
L'altezza tipica d'installazione è di circa 2,5 m dal suolo. Eseguire l'installazione seguendo le
indicazioni di Fig. 1 e di Fig. 3.
Impostare, mediante il trimmer di regolazione "E" di Fig. 1, la portata desiderata.
Si consiglia di regolare tale portata in modo che non ci sia rilevazione di movimento al di sotto di
20 ÷ 30 cm. circa, dal suolo controllato.
PRASTEL S.r.l. Via del Vetraio, 7 40138 Bologna Italy - Tel. +39-051-6023311 Fax +39-051-538460
E-mail: info@prastel.com - Web site: http://www.prastel.com
DM25IR 03_1999
ITALIANO
12 - 24 V ac/dc
5 mA / 40mA
IP 55
0,5 A @ 24 Vac/dc
+/- 45°
0,5 m/s
70 x 50 x 20 mm 300 g
DM/25IR
