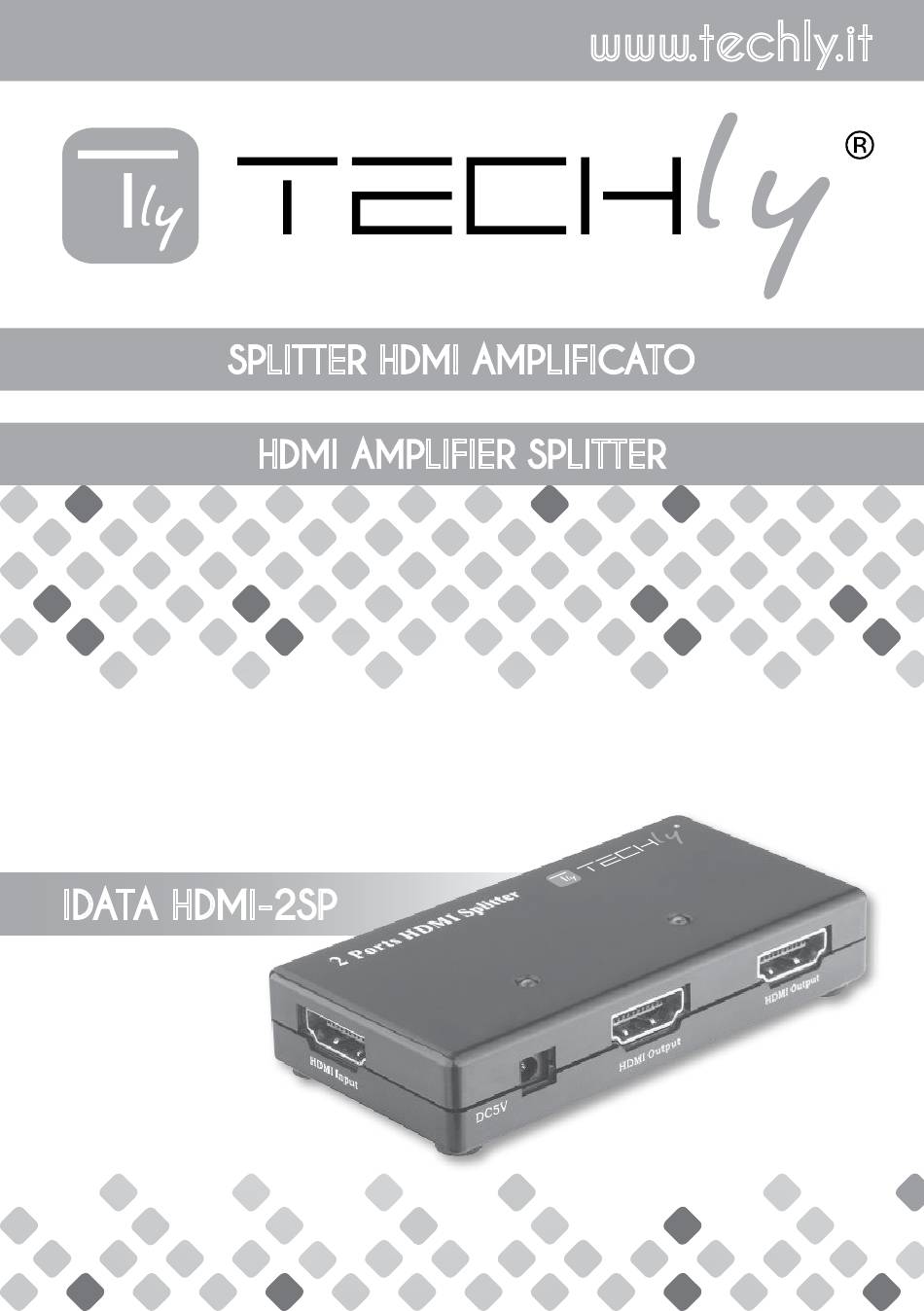

- Page 1 SPLITTER HDMI AMPLIFICATO HDMI AMPLIFIER SPLITTER Manuale d’istruzione User’s manual IDATA HDMI-2SP...
-
Page 2: Table Of Contents
SPLITTER HDMI AMPLIFICATO MANUALE D'ISTRUZIONE INDICE 1.0 Introduzione ......................................2.0 Specifiche ........................................3.0 Contenuto della confezione ....................... 4.0 Descrizione apparecchio ..........................5.0 Collegamento e funzionamento ................... 6.0 Precauzioni di sicurezza e manutenzione .......... -
Page 3: Introduzione
SPLITTER HDMI AMPLIFICATO SPLITTER HDMI AMPLIFICATO Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenete sempre a disposizione il presente manuale per ulteriori esigenze future. -
Page 4: Specifiche
SPLITTER HDMI AMPLIFICATO SPECIFICHE Segnale Ingresso/Uscita Ingresso Segnale DDC 5 volts p-p (TTL) Single Link Range Massimo 1920X1080p Uscita Video HDMI Frequenza di funzionamento Range di frequenza verticale 50/60Hz Larghezza di banda video 1.65Gbps/165MHz Risoluzioni (HDTV) Interlacciata (50&60Hz) 480i, 576i, 1080i Progressiva (50&60Hz) 480p, 576p, 720p, 1080p Informazioni meccaniche Dimensioni (L-P-A) 86×44×16mm Peso (Netto) Informazioni ambientali Temperatura d’esercizio... -
Page 5: Descrizione Apparecchio
SPLITTER HDMI AMPLIFICATO DESCRIZIONE APPARECCHIO DC/5V HDMI Output HDMI Output SPLITTER HDMI 2 PORTE COLLEGAMENTO E FUNZIONAMENTO 1) Collegare la sorgente di ingresso HDMI e le periferiche di uscita allo Splitter HDMI Amplificato (I cavi HDMI sono opzionali). *fare riferimento alla sezione relativa al diagramma di collegamento. 2) Collegare l’alimentatore alla presa DC e quindi inserire la spina dell’alimentatore alla presa di corrente. -
Page 6: Precauzioni Di Sicurezza E Manutenzione
SPLITTER HDMI AMPLIFICATO PRECAUZIONI DI SICUREZZA USO PREVISTO Non è consentito l’uso dell’apparecchio in modi diversi da quello indicato nel presente manuale. Utilizzare il prodotto solo luoghi interni asciutti. Non rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti mortali, lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei danni risultanti da un utilizzo non conforme all’uso previsto. Per ridurre il rischio di shock elettrico, questo AT T E N Z I O N E prodotto dovrebbe essere aperto SOLO da un RISCHIO DI SCOSSE ELETTRICHE tecnico autorizzato quando è... - Page 7 HDMI AMPLIFIER SPLITTER USER'S MANUAL TABLE OF CONTENTS 1.0 Introduction ......................................2.0 Specifications ....................................3.0 Package Contents ................................4.0 Panel Descriptions ..............................5.0 Connection and Operation ........................ 6.0 Safety precautions ..............................
-
Page 8: Introduction
HDMI AMPLIFIER SPLITTER HDMI AMPLIFIER SPLITTER Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. INTRODUCTION This HDMI Amplifier Splitter is an HDMI splitter with two outputs. It distributes the input of the HDMI signal into the two identical outputs simultaneously. This product has the ability of buffering and amplifying. Each amplifier splitter’s output can achieve long distance transmission of HDMI signal of more than 15 meters. When two or more products are cascaded, they can create a larger distribution... -
Page 9: Specifications
HDMI AMPLIFIER SPLITTER SPECIFICATIONS Signal Inputs/Output Input DDC Signal 5 volts p-p (TTL) Maximum Single Link Range 1920X1080p Output Video HDMI Operating Frequency Vertical Frequency Range 50/60Hz Video Amplifier Bandwidth 1.65Gbps/165MHz Resolutions (HDTV) Interlaced (50&60Hz) 480i,576i,1080i Progressive (50&60Hz) 480p, 576p, 720p, 1080p Mechanical Size (L-W-H) 86×44×16mm Weight (Net) Environmental Operating Temperature 0°C to +70°C Operating Humidity 10% to 85% RH (no condensation) Storage Temperature -10°C to +80°C Storage Humidity 5% to 90% RH (no condensation) -
Page 10: Panel Descriptions

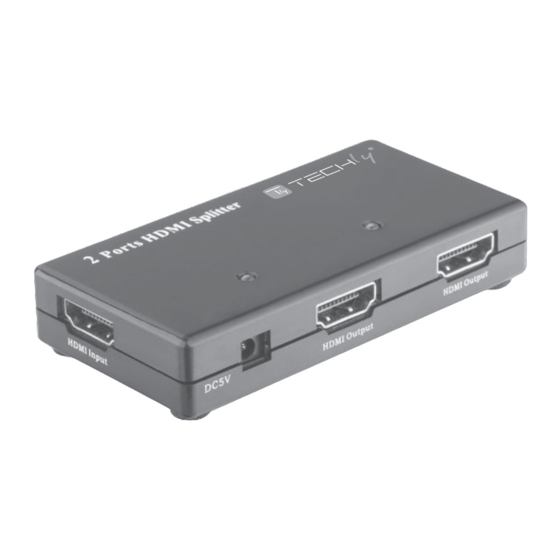

HDMI AMPLIFIER SPLITTER PANEL DESCRIPTIONS DC/5V HDMI Output HDMI Output 2 PORTS HDMI SPLITTER CONNECTION AND OPERATION 1) Connect the HDMI input source and output devices into the HDMI Amplifier Splitter. (HDMI cables are optional) *please refer to the connection diagram section. 2) Insert the DC side of 5v power supply into it and then connect the AC side of the power supply into the wall outlet. 3) Turn on the power. Attention: Insert / Extract cable gently. CONNECTION DIAGRAM HDMI SPLITTER HDMI TV HDMI cable HDMI cable... -
Page 11: Safety Precautions
HDMI AMPLIFIER SPLITTER SAFETY PRECAUTIONS INTENDED USE We do not permit using the device in other ways like described in this user’s manual. Use the product only in dry interior rooms. Not attending to these regulations and safety instruction might cause fatal accidents, injuries, and damages to persons and property. The manufacturer/supplier assumes no liability for damages caused by failure to comply with the intended use. To reduce risk of electric shock, this product should C A U T I O N ONLY be opened by an authorized technician when RISK OF ELECTRIC SHOCK service is required. - Page 12 CONVERTITORE DA HDMI A VGA + AUDIO D/S www.techly.it...
