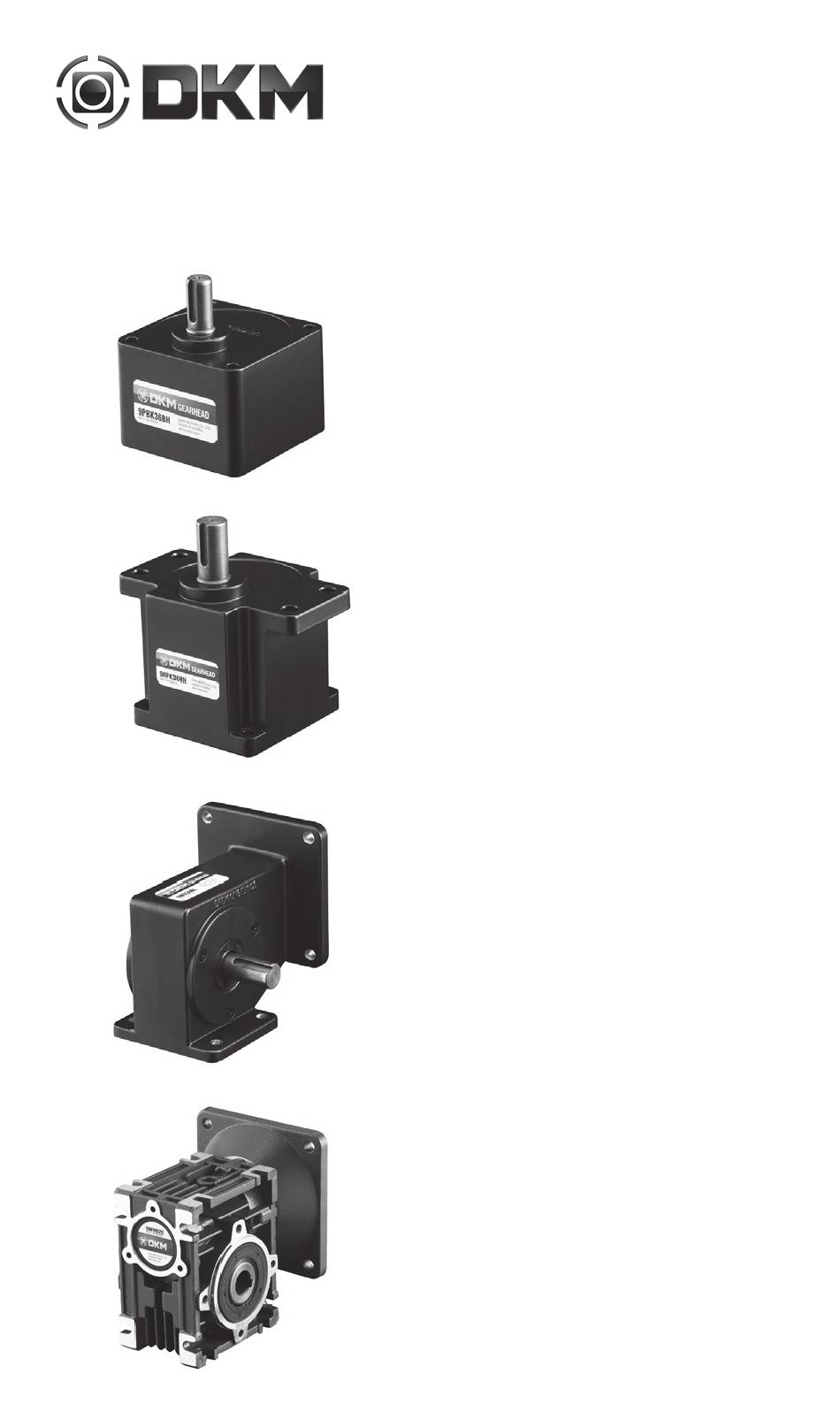

GEARHEAD
사용설명서
User's manual
㈜디케이엠의 제품을 구입해
주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에
반드시 사용설명서를 잘 읽고
제품에 관한 지식, 안전정보 그리고
주의사항 전반에 관해 숙지하신 후
바르게 사용하여 주십시오.
읽으신 후에는 언제든지 참고할
수 있도록 일정장소에 보관하여
주십시오.
Thanks for using products of
DKM Motor Co., Ltd.
Before using please read this
user's manual for the product
knowledge and information
about safety, handling with
care and correct using. Also
keep this user's manual for
your reference at any time.
Advertisement
Summary of Contents for DKM Motor GEARHEAD
- Page 1 바르게 사용하여 주십시오. 읽으신 후에는 언제든지 참고할 수 있도록 일정장소에 보관하여 주십시오. Thanks for using products of DKM Motor Co., Ltd. Before using please read this user’s manual for the product knowledge and information about safety, handling with care and correct using. Also keep this user’s manual for...
- Page 3 목차 Index 한글 1. 모델명보기 2. 제품인수 시 확인사항 3 - 4 3. 사용상 주의사항 5 - 6 4. 제품의 조립 및 설치 5. 비정상 작동의 경우 점검 항목 6. A/S 절차안내 English 1. Product Coding System 2. Check List of Product Receiving 3.
- Page 4 1. 모델명보기...
- Page 5 2. 제품 인수 시 확인사항 2.1 제품의 확인 다음의 부품이 모두 갖추어져 있는지 확인 하십시오. 부품이 부족한 경우나 파손되어 있을 경우에는 당사나 제품 구입처로 연락하여 주십시오. · 감속기 (Gearhead) 1대 · 취부용 볼트, 너트, 스프링와셔 각 4개 · 평행키 1개...
- Page 6 3. 사용상 주의사항 3.1 사용요건 · 주위 온도가 10~40℃, 습도는 85% 이하인 곳에서 사용하여 주십시오. · 직사광선이나 물, 기름이 많은 장소는 피하여 주십시오. · 진동, 충격이 심한 곳이나 먼지가 많은 곳, 인화성 가스나 부식성 가스가 발생하는 장소는 피하여 주십시오. 3.2 Overhung 하중과 Thrust 하중 (그림...
- Page 7 3. 사용상 주의사항 * 중공축 타입의 경우, 허용 Overhung 하중은 플랜지 설치면으로부터의 10mm 지점의 하중입니다. · 허용 Overhung 하중은 샤프트 앞 끝에서부터 10mm 지점의 하중입니다. · 전달기구 Helical Gear, Worm Gear 등을 사용하는 경우에는 Overhung 하중과 동시에 Thrust 하중의 허용치를 초과하지 않도록...
- Page 8 4. 제품의 조립 및 설치 4.1 모터와 감속기의 조립방법 Box Type Flange Type Gearhead Gearhead 1) 모터 샤프트 쪽을 위로 향하게 한 상태에서, 모터의 리드선이 인출된 방향과 감속기 출력축 방향의 조립 위치 선정을 하십시오. 2) 모터의 샤프트 쪽 기어와 감속기 내부의 기어가 강하게 닿거나...
- Page 9 4. 제품의 조립 및 설치 조립볼트의 권장 체결토크 설치각 볼트 규격 권장 조임토크 60mm 2.0N.m (20kgfcm) 70mm 2.5N.m (25kgfcm) 80mm 2.5N.m (25kgfcm) 90mm 3.0N.m (30kgfcm) 4.3 전달 부품의 조립 · 감속기의 출력축은 외경 공차가 h7이며, Key Type과 D-Cut 가공이 있습니다. ·...
- Page 10 5. 비정상 작동의 경우 점검 항목 모터 및 감속기가 정상적으로 작동하지 않을 경우에는 아래의 표를 참고하여 점검해 주십시오. 점검 결과가 모두 정상임에도 불구하고 모터가 바르게 작동하지 않을 경우에는 수리하거나 분해 또는 개조를 하지 마시고, 당사나 제품을 구입한 대리점으로 연락하여 주십시오. 사용자가...
- Page 11 하시기 바랍니다. 제품의 성능 개선을 위하여 사양 및 외관은 고객에게 통보 없이 변경될 수 있습니다. 기타 자세한 문의사항은 당사로 연락 주시기 바랍니다. DKM Motor Co., Ltd. 본사/공장: 인천광역시 서구 석남2동 223-38 인천테크피아 나동 4층 Tel. 032-574-7788 Fax. 032-578-7787 (우: 404-825)
- Page 12 1. Product Coding System...
- Page 13 Make sure that you have received all of the items listed below. If there is any shortage or any damages, please contact the sales department or local agent. · Gearhead 1 pcs. · Mounting bolts, nuts, spring washers each 4 pcs.
- Page 14 3. Caution Point in Operation 3.1 Condition of using · Ambient temperature on -10�~+40 ℃ � (14�~104 ℉ ), humidity max. 85% · Avoid the place has a lot amount of straight sunlight, water and oil. · Avoid the place has amount of dusty, inflammable gas or corrosive gas.
- Page 15 · Also, place the load to close in gearhead in case of connecting the load to output shaft directly to avoid to loaded in one side.
- Page 16 Turning right and left slightly to do not crush hardly and make easy of assembling. 3) Use the provided mounting screws for set mounting of gearhead & motor. Caution) Gears in gearhead can get damage, like scratches of chopping during assembling motor and gearhead if forced to be assembled.
- Page 17 2.5N.m (25kgfcm) 90mm 3.0N.m (30kgfcm) 4.3 Assembly components of transmission · There are Key type and D-Cut type output shafts of gearhead for assemble with transmission components which has outer diameter tolerance h7. · In case of using D-Cut type shaft, fi x the bolt properly on D-Cut shaft to do not slip.
- Page 18 5. Troubleshooting In case of abnormal operation of motor and gearhead, please refer to below table and make inspection. If motor doesn’t operate normally even inspection result is normality even after checking, do not repair voluntarily or disassemble motor but contact DKM head office or local agent.
- Page 19 Please be informed that the specification and dimension data could be changed without information for product improvement. DKM Motor Co., Ltd. Head office/Factory: 4F., Incheon Techpia Na-Bldg., 223-38, Seoknam2-dong, Seo-gu, Incheon, Korea 404-825 Tel. +82-32-574-7788 Fax. +82-32-578-7787...
- Page 20 DKM Motor Co., Ltd. 본사/공장: 인천광역시 서구 석남2동 223-38 인천테크피아 나동 4층 (우: 404-825) Tel. 032-574-7788 Fax. 032-578-7787 DKM Motor Co., Ltd. Head office/Factory: 4F., Incheon Techpia Na-Bldg., 223-38, Seoknam2-dong, Seo-gu, Incheon, Korea 404-825 Tel. +82-32-574-7788 Fax. +82-32-578-7787...
