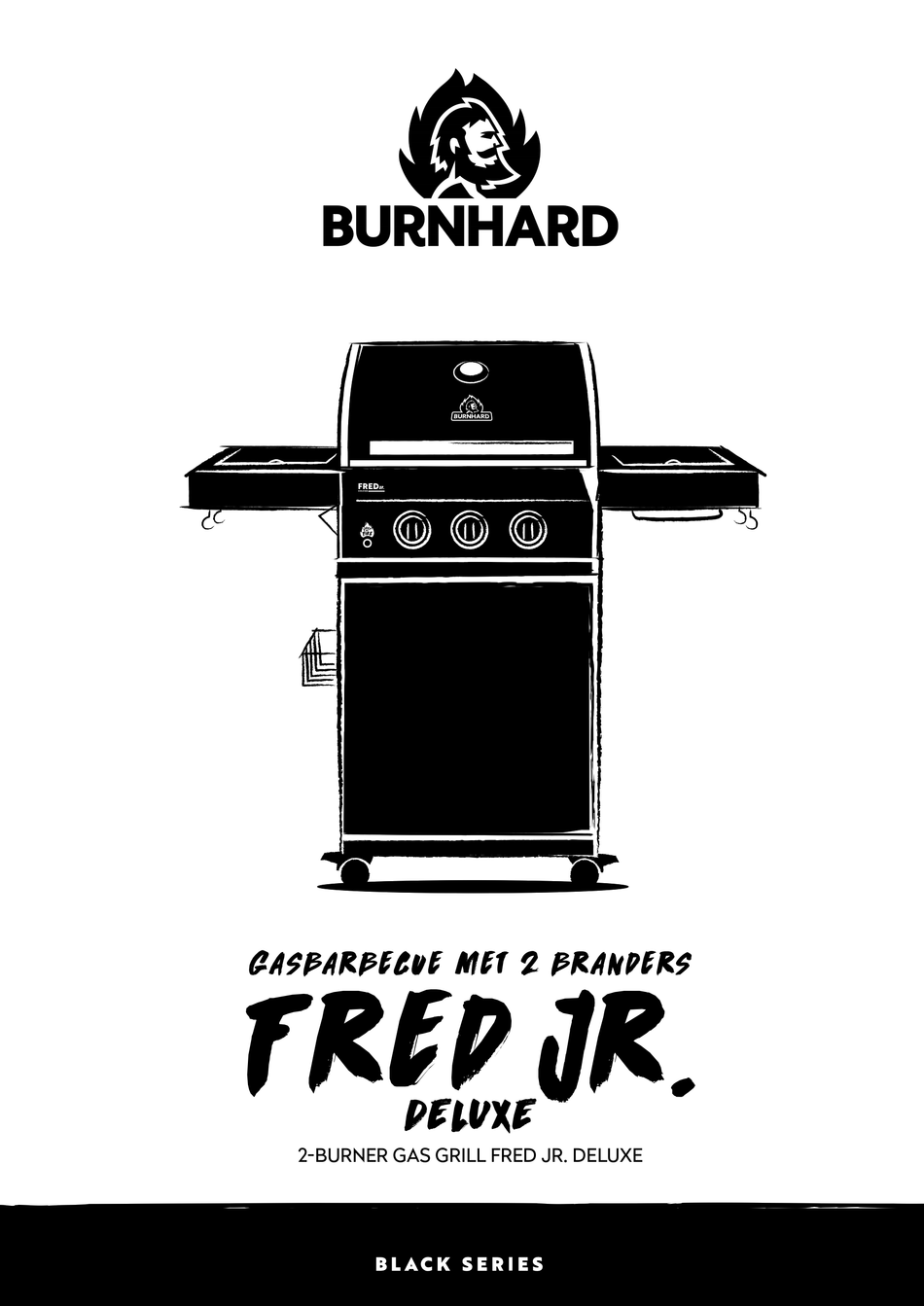

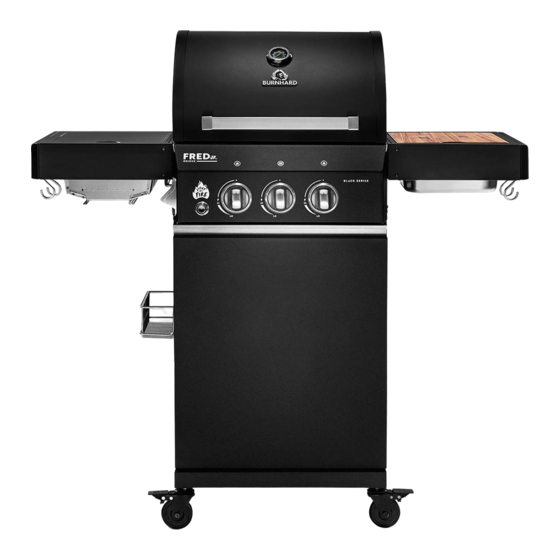

GASBARBECUE MET 2 BRANDERS
FRED JR.
deluxe
2-BURNER GAS GRILL FRED JR. DELUXE

Advertisement

Table of Contents
loading

Related Manuals for BURNHARD FRED Jr. Deluxe Black Series

Summary of Contents for BURNHARD FRED Jr. Deluxe Black Series

  • Page 1 GASBARBECUE MET 2 BRANDERS FRED JR. deluxe 2-BURNER GAS GRILL FRED JR. DELUXE...

  • Page 2: Table Of Contents

    INHOUD 2-BRANDER GASBARBECUE FRED JR. DELUXE BLACK SERIES Technische gegevens Veiligheidsaanwijzingen Leveringsomvang/onderdeelbeschrijving Gasbarbecue opbouwen Gasfles aansluiten Werken met de gasbarbecue Gasbarbecue schoonmaken Regelmatig onderhoud Problemen oplossen Gasbarbecue opbergen Klantenservice Afvalverwerking/milieubescherming Conformiteitsverklaring...
  • Page 3 CONTENT 2-BURNER GAS GRILL FRED JR. DELUXE BLACK SERIES Technical specifications Safety instructions Parts included/Description of components Assembling the gas grill Connecting the gas cylinder Operating the gas grill Cleaning the gas grill Regular maintenance Troubleshooting Storing the gas grill...

  • Page 4: Technische Gegevens

    TECHNISCHE GEGEVENS Vermogen: Een totaal van 10,5 kW – 2 hoofdbranders met 3,5 kW, 1 keramische infraroodbrander met 3,5 kW (in de bijzettafel) Afmetingen (b/h/d): 116 x 118 x 55 cm Gewicht: ong. 38 kg Nominale warmtebelasting (Hs) Branders: 10,5 kW Aansluitwaarde Branders: 764 g/h...
  • Page 5 GASSYSTEEM AANSLUITEN Brand- en explosiegevaar • Deze gasbarbecue mag uitsluitend met een geschikte drukverminderaar worden gebruikt. De bijge- voegde drukverminderaar wordt in de fabriek correct ingesteld voor gebruik met vloeibaar gas. • Om te voldoen aan nationale regelgeving moet je de gasslang eventueel vervangen. •...
  • Page 6 • Voordat je de barbecue verplaatst, schakel je • Gastoevoer op de gasfles afsluiten na gebruik. deze uit, draai je het ventiel van de gasfles dicht • Het deksel van de branders dient altijd open te en schroef je de gasfles los van de gasslang om zijn bij het aansteken.
  • Page 7 Maatregelen na ernstige brandwonden (door vloeistoffen) • Er bestaat een acuut gevaar van onderkoeling en shock. Bel onmiddellijk de hulpdiensten! • Blus brandende kleding onmiddellijk met water of laat de vlammen stikken onder een dikke deken. • Bij verbrandingen (niet door vloeistof): de kleding niet van het lichaam verwijderen. •...

  • Page 8: Leveringsomvang/Onderdeelbeschrijving

    LEVERINGSOMVANG/ONDERDEELBESCHRIJVING...
  • Page 9 Ref. Omschrijving Hoeveelheid Deksel Dekselthermometer Greep deksel Vlamverdeler Grillrooster Houten snijplank Brandkamer Food container Zijblad (rechts) Haakjes voor accessoires Steun onderkast Zijwand onderkast (rechts) Achterwand onderkast Houder gasfles Ophanging gasfles Bodem onderkast Zwenkwiel Warmhoudrooster Steun afdekking infrarode keramische brander Afdekking infrarode keramische brander Rooster infrarode keramische brander Zijblad (links) Flessenopener...
  • Page 10 BEVESTIGINGEN x 18 5/32-32 1/4-20...

  • Page 11: Gasbarbecue Opbouwen

    GASBARBECUE OPBOUWEN Gevaar voor verwonding WAARSCHUWING: Zorg ervoor dat je deze handleiding erbij neemt als je de barbecue monteert. Het niet naleven van deze instructies kan tot zware verwondingen en/of materiële schade leiden. Neem contact op met onze klantenservice als je vragen hebt over de installatie of het gebruik. De gasbarbecue kan op sommige plekken scherpe kanten hebben.
  • Page 12 6 x B 2 x A...
  • Page 13 4 x A...
  • Page 14 4 x B...
  • Page 15 8 x B 4 x D 2 x E...
  • Page 16 2 x A...
  • Page 17 1 x A Aan deze schroef wordt de gasverdeler gemon- teerd. De gasverdeler is voor het transport met een kabelbinder onder de console vastgemaakt. 1 x C...
  • Page 20 WAARSCHUWING: de barbecue straalt warmte uit. Plaats de barbecue nooit direct tegen glazen wanden, muren, planten enz. De minimale afstand tot objecten bedraagt: aan de achterkant: 60 cm aan de zijkant: 50 cm aan de bovenkant: 100 cm...

  • Page 21: Gasfles Aansluiten

    GASFLES AANSLUITEN Brand- en explosiegevaar WAARSCHUWING: Sluit nieuwe of niet geheel lege gasflessen nooit aan als er zich ontstekingsbronnen in de onmiddellijke nabijheid bevinden. Rook nooit. De volgende onderdelen worden meegeleverd. Ze voldoen aan de norm die van toepassing is in het land waar de barbecue wordt geleverd: •...
  • Page 22 LEKTEST • Spuit alle afdichtingen in met een gangbare lekzoekspray of kwast ze in met zeepwater (verhouding 1 deel zeep op 3 delen water). • Draai het ventiel van de gasfles open. Op ondichte plekken komen luchtbelletjes tevoorschijn. • Draai het ventiel van de gasfles weer dicht. •...

  • Page 23: Werken Met De Gasbarbecue

    WERKEN MET DE GASBARBECUE WAARSCHUWING: Zet het barbecue nooit met gesloten deksel aan. Voordat je voor het eerst op de gasbarbecue gaat grillen, is het essentieel om het oppervlak van het dek- sel en de buitenste delen van de verbrandingskamer af te vegen met een vochtige doek. Op deze manier voorkom je dat eventuele productieresten kunnen inbranden.
  • Page 24 GEBRUIK VAN DE KERAMISCHE INFRAROOD-BRANDER IN DE ZIJTAFEL WAARSCHUWING: Het deksel van de in de zijtafel geïntegreerde keramische infraroodbrander moet vóór de ontsteking en tijdens het gebruik altijd open zijn. Als je de barbecue lange tijd niet gebruikt, verwijder dan de accu. Deze kan uitlekken en de ontsteking onherstelbaar beschadigen. WAARSCHUWING: Klap de zijtafel nooit neer als de keramische infraroodbrander in werking is.

  • Page 25: Gasbarbecue Schoonmaken

    GASBARBECUE SCHOONMAKEN Brand- en explosiegevaar • Gebruik geen ontvlambare schoonmaakmiddelen. uit met water en laat de gasbarbecue volledig • Verwijder de gasfles voordat je de gasbarbecue drogen voor het volgende gebruik. Als alterna- schoonmaakt. tief kan je de natte plekken droogwrijven met •...
  • Page 26 2. Maak de veiligheidsklemmen aan de branderkoppen los (door deze in de drukken) en haal de roestvri- jstalen brander uit de barbecue. 3. Plaats de vetafvoerplaat (zonder opvangbak) weer in de grill en zet een lege emmer onder de opening. 4.
  • Page 27 ONDERHOUD VAN ROESTVRIJSTALEN ROOSTERS Roestvrijstalen barbecueroosters zijn zeer gemakkelijk in onderhoud en hoeven niet te worden ingebrand. Je kunt de roestvrijstalen en duurzame roosters met de hand schoonmaken met warm water, een mild afwasmiddel en een zacht sponsje, of in de vaatwasser. Roestvrij staal kan licht verkleuren bij sterke hitte.

  • Page 28: Regelmatig Onderhoud

    REGELMATIG ONDERHOUD Na het barbecueën moet je de barbecue direct klaarmaken voor het volgende gebruik. Laat de barbecue op volle sterkte vrij branden (zonder etenswaren) met gesloten deksel, om resten van etenswaren op de roosters te verbranden. Verwijder de resten vervolgens met een borstel. Ga hierbij als volgt te werk: 1.

  • Page 29: Problemen Oplossen

    STORINGEN VERHELPEN Probleem Mogelijke oorzaak Oplossing Gasfles is leeg Sluit een nieuwe gasfles aan Laat de drukregelaar door een spe- Defecte drukregelaar cialist testen Vreemd voorwerp in de brander Maak de branders schoon Branders ontsteken niet Vreemd voorwerp in het ontstekings- Maak de ontsteking en slang systeem of de slang schoon...

  • Page 30: Gasbarbecue Opbergen

    CONFORMITEITSVERKLARING Springlane GmbH verklaart hierbij dat het product in overeenstemming is met de fundamentele CE-ei- sen op de datum van afgifte. De volledige conformiteitsverklaring kan op www.burnhard.com/nl worden geraadpleegd.

  • Page 32: Technical Specifications

    TECHNICAL SPECIFICATIONS Power: Total 10,5 kW – 2 main burners with 3.5 kW, 1 infrared ceramic burner with 3.5 kW (in the side table) Dimensions (W/H/D): 116 x 118 x 55 cm Weight: ca. 38 kg Nominal heat load (Hs) Burner: 10,5 kW Connected load Burner:...
  • Page 33 CONNECTING THE GAS SYSTEM Fire and explosion hazard • This gas grill may only be operated with a suitable pressure regulator. The enclosed pressure regulator is set correctly at the factory for liquid gas operation. • The gas hose may need to be replaced if corresponding national requirements require it. •...
  • Page 34 MAINTAINING THE GAS GRILL Fire and explosion hazard • Repairs and maintenance on the gas unit may only be carried out by authorised specialist personnel. Do not make changes to the gas grill or the pressure regulator. • Replace the pressure regulator and the hose after 10 years at the latest, even if there is no visible exter- nal damage.
  • Page 35 Measures for minor burns or scalding • Burns: remove clothing only if it does not stick to the body. • In case of scalding: remove clothing immediately. • Cool the affected area with cold water for at least 15 minutes until the pain subsides. •...

  • Page 36: Parts Included/Description Of Components

    PARTS INCLUDED/DESCRIPTION OF COMPONENTS...
  • Page 37 Ref. Description Quantity Lid thermometer Lid handle Flame distributor Grid Wooden cutting board Combustion chamber Food Container Side table (right) Accessory hook Lower cabinet strut Side panel base cabinet (right) Rear panel base cabinet Gas bottle holder Gas bottle suspension Floor base unit Swivel castor Warming grid...
  • Page 38 FASTENERS x 18 5/32-32 1/4-20...

  • Page 39: Assembling The Gas Grill

    ASSEMBLING THE GAS GRILL Danger of injury WARNING: Make sure your barbecue is properly installed, assembled and cared for. Failure to follow these instructions may result in serious bodily injury and/or property damage. If you have any questions concer- ning assembly or operation, consult our customer service. The gas grill has some sharp edges.
  • Page 40 4 x B 6 x B 2 x A...
  • Page 41 4 x A...
  • Page 42 4 x B...
  • Page 43 8 x B 4 x D 2 x E...
  • Page 44 2 x A...
  • Page 45 1 x A The gas distributor is attached with a cable tie below the console for transport. Untie the cable tie and attach the gas distributor to the side panel. 1 x C...
  • Page 48 WARNING: The grill radiates heat. Never place the grill next to glass windows, walls, plants, etc. The grill must be placed at a minimum distance from objects of any kind: Back: 60 cm Sides: 50 cm Top: 100 cm...

  • Page 49: Connecting The Gas Cylinder

    CONNECTING THE GAS CYLINDER Fire and explosion hazard WARNING: Never connect new or not completely empty gas cylinders if there are ignition sources in the immediate vicinity. Do not smoke. The following parts are included. They comply with the applicable standard of the country in which the gas grill is supplied: •...
  • Page 50 LEAK TEST • Use a commercially available leak detection spray or paint brush and soapy water to check all connec- tions (mixing ratio of soap to water: 1:3). • Open the gas cylinder valve. Small bubbles will appear where there are leaks. •...

  • Page 51: Operating The Gas Grill

    OPERATING THE GAS GRILL WARNING: Never switch the grill on with the lid closed. Before you use the gas grill for the first time, you should definitely first wipe the surface of the lid and the outer parts of the combustion chamber with a damp cloth. This will prevent any residues from the pro- duction process from burning in.
  • Page 52 USING THE INFRARED CERAMIC BURNER IN THE SIDE TABLE WARNING: The lid of the infrared ceramic burner installed in the side table must always be open before ignition or during operation. If you do not use the grill for a long time, remove the battery. It may leak and irreparably damage the ignition.

  • Page 53: Cleaning The Gas Grill

    CLEANING THE GAS GRILL Fire and explosion hazard • Do not use any flammable cleaning agents. allow the gas grill to dry completely before the • Remove the gas cylinder before cleaning the gas next use. Alternatively, you can wipe the wet grill.
  • Page 54 4. Rinse out the interior of your grill with water (e.g. with a watering can). WARNING: Make sure that no water gets into the gas nozzles. 5. Apply a suitable cleaning agent for grill interiors (barbecue cleaner or dishwashing detergent) to the inside of the grill and let it soak for the amount of time indicated by the manufacturer.
  • Page 55 MAINTENANCE OF THE STAINLESS STEEL GRIDS Stainless steel grids do not need to be burned in. You can clean the durable grids with warm water, mild detergent and a sponge by hand or in the dishwasher. Stainless steel can slightly discolour when exposed to high temperatures. This is a natural process and has no effect on the quality or your grilling result.

  • Page 56: Regular Maintenance

    REGULAR MAINTENANCE After grilling, you should prepare the grill for the next use. Let the grill burn freely at maximum heat with the lid closed to burn up any residues on the grids and then brush them off. Follow the procedure below to do this: 1.

  • Page 57: Troubleshooting

    TROUBLESHOOTING Problem Possible cause Solution Gas cylinder is empty Connect new gas cylinder Have the pressure regulator checked Faulty pressure regulator by a specialist dealer Burner does not ignite Impurities in the burner Clean the burner Impurities in the ignition system or Clean the ignition and gas hose gas hose Impurities in the burner...

  • Page 58: Storing The Gas Grill

    The product and its packaging must be disposed of in accordance with local regulations. Contact your local waste disposal company if necessary. DECLARATION OF CONFORMITY The Springlane GmbH hereby declares that this product conforms to the basic CE requirements as of the day of publication. The full declaration of conformity can be found at www.burnhard.com/nl.
  • Page 60 COLOFON Installatie- en gebruiksaanwijzing voor 2-branders gasbarbecue FRED Jr. Deluxe Black Series Art-Nr.: 944373 Druk- en typefouten voorbehouden. Copyright © BURNHARD c/o Springlane GmbH Reisholzer Werftstraße 25a 40589 Düsseldorf, Duitsland Telefoon: +49 (0)211 749 55 10 Fax: +49 (0)211 749 55 11 0 E-Mail: info@burnhard.com...
