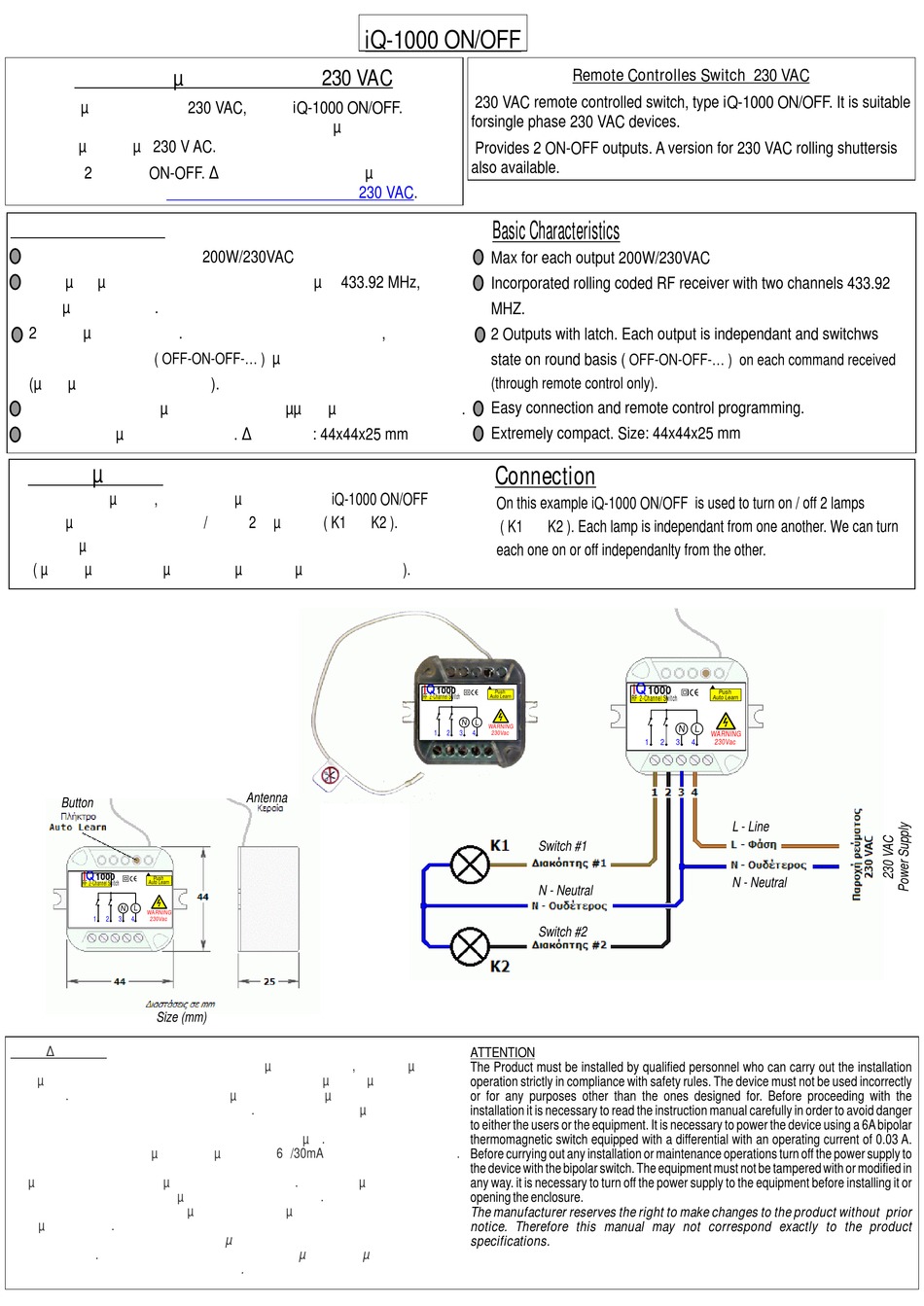

AUTOTECH iQ-1000 Quick Start Manual

Τηλεχειριζόµενος διακόπτης 230 VAC
Τηλεχειριζόµενος διακόπτης 230 VAC, τύπου iQ-1000 ON/OFF. Είναι
κατάλληλος για συσκευές που τροφοδοτούνται από µονοφασικό
εναλλασσόµενο ρεύµα 230 V AC.
Προσφέρει 2 εξόδους ON-OFF. ∆ιατίθεται επίσης και σε µία έκδοση
κατάλληλη για χρήση ως πινακοδέκτης ελέγχου ρολλών 230 VAC
Βασικά χαρακτηριστικά
Μέγιστη ισχύς καθε εξόδου 200W/230VAC
Ενσωµατωµένος δικάναλος δέκτης τηλεχειρισµού 433.92 MHz,
κυλιόµενου κωδικού.
2 έξοδοι µε συγκράτηση. Η κάθε έξοδος είναι ανεξάρτητη, και αλλάζει
κυκλικά κατάσταση
( OFF-ON-OFF-... )
(µόνο µέσω τηλεχειριστηρίου).
Πολύ εύκολη συνδεσµολογία και προγραµµατισµός τηλεχειριστηρίων.
Εξαιρετικά συµπαγής κατασκευή. ∆ιαστάσεις: 44x44x25 mm
Συνδεσµολογία
Στο παράδειγµα αυτό, ο τηλεχειριζόµενος διακόπτης iQ-1000 ON/OFF
χρησιµοποιείται για να ανάβει/σβήνει 2 λαµπτήρες ( K1 και K2 ).
Κάθε λαµπτήρας είναι ανεξάρτητος από τον άλλο
( µπορούµε να ανάψουµε ή σβήσουµε κάθε λαµπτήρα ξεχωριστά ).

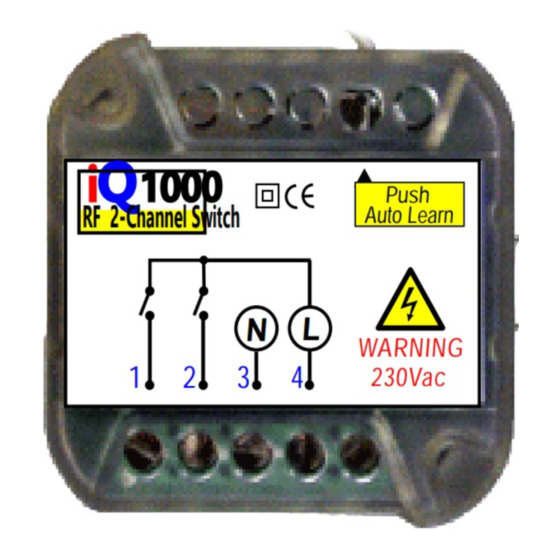

Button
Q
i
1000
Push
RF 2-Channel Switch
Auto Learn
L
N
WARNING
1 2 3 4
230Vac
Size (mm)
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
Το προϊόν πρέπει να εγκατασταθεί από εξειδικευµένο προσωπικό, το οποίο µπορεί να
πραγµατοποιεί τις εργασίες εγκατάστασης αυστηρά σύµφωνα µε τους κανόνες
ασφαλείας. Το προϊόν δεν πρέπει να χρησιµοποιείται λανθασµένα ή για οποιουσδήποτε
άλλο σκοπό για τόν οποίο δεν έχει σχεδιαστεί. Πριν προχωρήσετε µε την εγκατάσταση
είναι απαραίτητο να διαβάσετε προσεκτικά τις οδηγίες χρήσης για να αποφύγετε τους
κινδύνους για τους χρήστες ή καταστροφή του εξοπλισµού. Είναι απαραίτητο για να
τροφοδοτήσετε τον εξοπλισµό να χρησιµοποιήσετε 6Α/30mA διαφορικό ρελέ διαρροής.
Πριν από κάθε εγκατάσταση ή εργασίες συντήρησης απενεργοποιήστε την παροχή
ρεύµατος προς τη συσκευή µε το διπολικό διακόπτη. Ο εξοπλισµός δεν πρέπει να
αλλοιωθεί ή τροποποιηθεί µε οποιονδήποτε τρόπο. Είναι απαραίτητο να
απενεργοποιήσετε την παροχή ρεύµατος στον εξοπλισµό πριν από την εγκατάσταση ή το
άνοιγµα του κουτιού.
Ο κατασκευαστής διατηρεί το δικαίωµα να κάνει αλλαγές στο προϊόν χωρίς
προειδοποίηση. Ως εκ τούτου αυτό το εγχειρίδιο µπορεί να µην αντιστοιχούν
ακριβώς στις προδιαγραφές του προϊόντος.
iQ-1000 ON/OFF
.
µε κάθε εντολή που δέχεται
Antenna
Remote Controlles Switch 230 VAC
230 VAC remote controlled switch, type iQ-1000 ON/OFF. It is suitable
forsingle phase 230 VAC devices.
Provides 2 ON-OFF outputs. A version for 230 VAC rolling shuttersis
also available.
Basic Characteristics
Max for each output 200W/230VAC
Incorporated rolling coded RF receiver with two channels 433.92
MHZ.
2 Outputs with latch. Each output is independant and switchws
state on round basis (
(through remote control only).
Easy connection and remote control programming.
Extremely compact. Size: 44x44x25 mm
Connection
On this example iQ-1000 ON/OFF is used to turn on / off 2 lamps
( K1 και K2 ). Each lamp is independant from one another. We can turn
each one on or off independanlty from the other.
Q
i
1000
Push
RF 2-Channel Switch Auto Learn
N L
WARNING
1 2 3 4
230Vac
Switch #1
N - Neutral
Switch #2
ATTENTION
The Product must be installed by qualified personnel who can carry out the installation
operation strictly in compliance with safety rules. The device must not be used incorrectly
or for any purposes other than the ones designed for. Before proceeding with the
installation it is necessary to read the instruction manual carefully in order to avoid danger
to either the users or the equipment. It is necessary to power the device using a 6A bipolar
thermomagnetic switch equipped with a differential with an operating current of 0.03 A.
Before currying out any installation or maintenance operations turn off the power supply to
the device with the bipolar switch. The equipment must not be tampered with or modified in
any way. it is necessary to turn off the power supply to the equipment before installing it or
opening the enclosure.
The manufacturer reserves the right to make changes to the product without prior
notice. Therefore this manual may not correspond exactly to the product
specifications.
OFF-ON-OFF-... ) on each command received
Q
i
1000
Push
RF 2-Channel Switch
Auto Learn
N L
WARNING
1 2 3 4 230Vac
L - Line
N - Neutral
