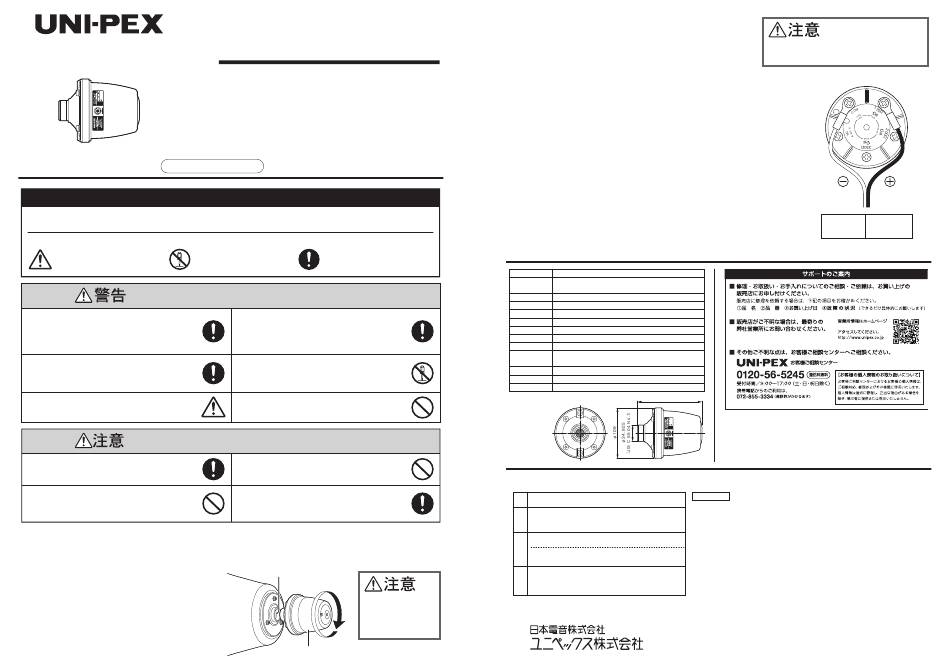

Uni-Pex P-600NT Instruction Manual

取扱説明書
（保証書付）
安全上のご注意
必ずお守りください
安全に正しくお使いいただくために
この取扱説明書および製品への表示では､製品を安全に正しくお使いいただき､あなたや他の人々への危害や財産への損害を未然に防止する
ために､いろいろな絵表示をしています｡その表示と意味は次のようになっています｡内容をよくご理解いただいたうえで、 本文をお読みください｡
絵表示の例
△記号は、 注意(危険・警告)を促す内容が ◯ 記号は、 禁止の行為であることを
＼
あることを告げるものです｡図の中に 告げるものです｡図の中に具体的な
具体的な注意内容が描かれています｡ 注意内容が描かれています。
この表示を無視して誤った取扱いをすると､人が死亡または重傷を負う可能性が
想定される内容を示しています｡
異常が起きたときは､ただちに使用をやめる
煙が出ている､においや音がする､水や異物が入った､落と
して破損したなど､火災･感電の原因となります｡
ただちに使用を中止し､工事店などにご連絡ください｡
工事は工事店に依頼する
工事には､技術と経験が必要です｡火災･感電､けが､器物
損壊の原因となります｡工事店にご相談ください｡
配線は正しくおこなう
ショートや､誤配線により火災の原因となります｡
この表示を無視して誤った取扱いをすると､人が傷害を負う可能性が想定される
内容および、 物的損害のみの発生が想定される内容を示しています｡
配線は､アンプの電源を切っておこなう
感電の原因となることがあります｡
金属エッジで手をこすらない
けがの原因となります｡
■特長
●マッチングトランス内蔵なので、 入力端子の接続を変更することで、
W数の切替が可能です(60 W/50 W/30 W)。
●IEC 60529 IPX5 (JIS C 0920) に適合し、 雨や、 ある程度の噴流
がかかる状況でも安心な防滴構造です。
※ユニペックスのセパレー トホーンと組み合わせてご使用ください。
●温 度ヒューズ 搭載の為、 過大入力・ショート・誤配線等で異常発熱
した際、 電流が遮断されます。
●ネオジウムマグネットを採用することにより、 小型・軽量化を実現。
●銅キャップ付き磁気回路採用により、 低歪化を実現し、 よりクリアな
音の再生が可能です。

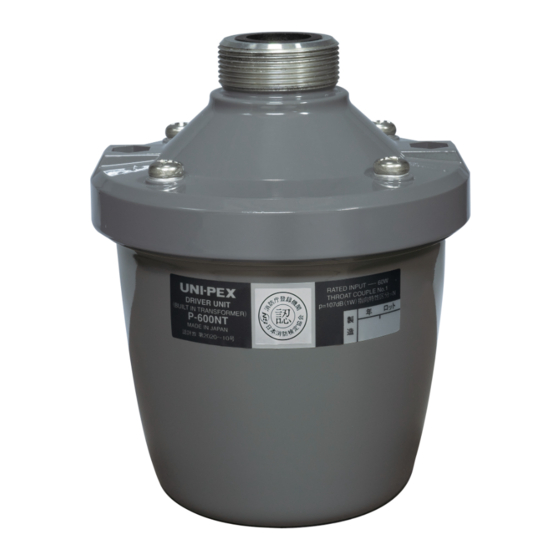

トランス付
ドライバーユニット
P - 600NT
このたびは､当社製品をお買い上げいただき､誠にありがとうございました｡
●ご使用前に必ず､この取扱説明書の「安全上のご注意」 と取付方法に関する
説明をよくお読みの上､正しくお使いください｡
●お読みになったあとは､必ず保存してください｡
●記号は、 行為を強制したり指示する
内容を告げるものです｡図の中に具体的な
注意内容が描かれています。
定期点検を実施する
専門の業者 （技術者） による定期点検を実施し、 取付状態を確認
してください｡特に経年劣化にはご注意いただき、 異常があれば､
ただちに使用をやめ、 販売店などにご連絡ください｡
分解／改造はしない
強度及び安全性が低下し、 事故の原因となります。
修理や点検は､工事店などにご依頼ください｡
ケーブル類は引っ張らない
火災や感電の原因となります｡
磁気テープなどを近づけない
磁気カードやテープなどの情報が消えます。
廃棄は専門業者に依頼する
燃やすと化学物質などで目を傷めたり、 火災ややけどの
原因となります。
■ドライバーユニットの締付強度について
ドライバーユニットをホーン結合部のノズルパッキンにあたる
位置までねじ込み、 半回転 （約180度） 増し締めしてください。
ノズルパッキン （黒）
必 要 以 上 に 強く締 め
過ぎないでください。
ホーン
ホーンを破損する原因
になります。
ドライバーユニッ ト
■セパレートホーンとの組み合わせ
●必ず、 当社製のセパレートホーンと組み合わせて使用してください。
■非常用放送設備として使用する場合 （日本消防検定協会 認定品）
●必ず、 下記セパレートホーンと組み合わせて使用してください。
H-380A / H-510A / H-510L / HK-315 / HK-400 / HK-392
※本機単体および他のセパレートホーンとの組み合わせは、 日本消防検定協会認定品ではありません。
■アンプとの接続
接続上のご注意
●アンプに接続する際、 必ずアンプの電源をOFFにしてください。
電源を入れたまま接続しますと、 スピーカーが破損したり、 感電したりする事があります。
●スピーカーとアンプの極性を必ず合わせてください。
●同じ場所で、 2個以上のスピーカーを使用される場合は、 必ず極性を合わせてください。
インピーダンスと定格W数
●本機に接続するアンプは、 必ずハイインピーダンス方式のものを使用してください。
●本機を複数台接続する場合、 本機の定格入力 （W数） の合計が、 アンプの定格出力 （W数） 以下に
なるようにしてください。
●本 機を複数台接続する場合、 本 機の合成入 力インピーダンスが、 接続するアンプの出力負荷
インピーダンス以下にならないようにしてください。
アンプとの結線
●アンプと結線する際は、 適切な線材、 圧着端子と圧着工具を使用してください。
定 格
定 格 入 力 60 W
定 格 170 Ω （60 W） ・200 Ω （50 W） ・330 Ω （30 W）
インピーダンス ハイインピーダンス 100 系
出力音圧レベル 112 dB （1 W/1 m・JIS 基準ホーンとの組み合わせ時）
再生周波数帯域 150 Hz 〜 9 kHz （ JIS 基準ホーンとの組み合わせ時）
非 常 用 種 別 L 級
音響パワーレベル P=107 （1W）
指向特性区分 N
使用温度範囲 −10 ℃ 〜 55 ℃
防水 ・防塵性能 IPX5 （UNI-PEX 製セパレートホーンとの組み合わせ時）
スロート （アルミダイカスト） マンセル N4 近似色グレー
外 装
ヨークケース （アルミニウム） マンセル N4 近似色グレー
寸 法 φ109 mm×139 mm
質 量 約 2.0 kg （ 付属品を除く）
付 属 品 コード （圧着端子付、 0.6m） 1、 ターミナルカバー 1、 M4×12 ねじ 1
外観寸法図
139
（単位：mm）
トランス付 ドライバーユニット P-600NT
製造
番号
保
お買い上げ日
証
期
年 月 日 よ り
間
電子回路部１ ヶ年、 ケース （外装部） 6ヶ 月
お お名前
様
客
様 ご住所 〒
電話 （ ） -
販
店名・住所
売
印
店
電話 （ ） -
本書は本書記載内容で無料修理を行な う こ と を保証する ものです｡
お買い上げの日から上記期間内に故障が発生した場合は本書を提示のう え､
お買い上げの販売店に修理をご依頼く ださい。
製造元
発売元
組み合わせを守らずに使用すると、 性能、 要求仕様
を満足できません。 故障や事故の原因となります。
170Ω （60W） の
接続例
白
170 Ω （60 W）
定 格
200 Ω （50 W）
インピーダンス
330 Ω （30 W）
もしくは2次元バーコードに
保証書
保証規定
この保証書は日本国内においてのみ有効です｡この保証書は再発行いたしませんので大切に保管し
てく ださい｡この保証書は本書に明示した期間、 条件のも とにおいて無料修理をお約束する ものです｡
したがって､この保証書によってお客様の法律上の権利を制限する ものではあり ません。
（This warranty is valid only in Japan）
無料修理保証の範囲
①保証期間内において､取扱説明書な どに従った正常な使用状態において故障した場合に無料で修理
いた します｡
②修理の際は必ず保証書の提示がある こ と。
③当保証書の所定項目に必要事項が記入され､故意に字句を訂正していないこ と。
無料修理保証の免責範囲
（次のよ う な場合は保証期間内で も有料修理と な り ます｡）
①使用上の誤り及びお取扱いの乱用な どによ る故障、 磨耗。
②不当な修理改造によ る故障、 損傷。
③正常なご使用で も、 消耗部品の自然消耗、 磨耗、 劣化によ る もの。
④お買上げ後の落下､傷な ど､お取り扱い上に起因する もの。
⑤火災､水害､落雷､地震､その他の天災によ る もの｡また塩害､有毒ガス､異常電圧な どが原因の損傷｡
⑥故障の原因が本製品以外の機器の影響によ る もの。
⑦常識的に正常な動作状態であるに もかかわらず､修理または部品交換な どの要求を される場合｡
RKTP600NT-H0-2
黒
