INIM Electronics enea EM600 Quick Start Manual

EM600
Pulsante di tacitazione
IT
Hush button
EN
IT
Descrizione generale
Il pulsante EM600 permette la disabilitazione temporanea della rivelazione di fumo dei rivelatori pun-
tiformi in una zona dell'impianto specifica.
Il dispositivo è pensato per installazioni in ambito residenziale, in quelle applicazioni dove le centrali rive-
lazione incendio sorvegliano edifici con diversi appartamenti, grazie al pulsante EM600 gli occupanti di
un singolo appartamento possono gestire / prevenire eventuali falsi allarmi dovuti alle operazioni di con-
fezionamento pasti.
Attenzione
Il pulsante EM600 è compatibile solo con le centrali della serie Previdia (centrale Previdia
Max, tramite i moduli FPMCPU, revisione 1.00 build 1.18, e IFM2L,revisione 1.0.8 o suc-
cessive, e centrale Previdia Compact, revisione. 1.00 - build:2.02 o successive).
La procedura di disabilitazione temporanea della rivelazione fumo tramite EM600 non è con-
forme a quanto specificato dalla norma EN54-2.
Funzionamento
Centrale a riposo
Premendo il pulsante EM600 quando la zona di riferimento è a riposo, verrà esclusa la rivelazione di
fumo nei rivelatori puntiformi della zona stessa per un tempo impostabile (default di 10 minuti).
All'attivazione del pulsante il dispositivo indicherà la disabilitazione avvenuta tramite tono / messaggio
vocale ed accendendo il LED rosso. Ad un minuto dallo scadere del tempo preimpostato un nuovo tono /
messaggio indicherà l'imminente riabilitazione della rivelazione fumo.
Ulteriori attivazioni del pulsante durante il periodo di disabilitazione non avranno effetto.
Centrale in Preallarme
Nel caso in cui sia attiva una condizione di "Preallarme fumo" causata da uno di rivelatori della zona di
riferimento del pulsante EM600, premendo il pulsante la segnalazione verrà tacitata per un periodo impo-
stabile (default di 2 minuti).
Il dispositivo indicherà la condizione di fumo disabilitato tramite tono / messaggio vocale ed il LED
rosso, invitando l'utente a ventilare il locale.
Se al termine di questo periodo le condizioni ambientali saranno ripristinate (fumo assente) la procedura
sarà terminata senza bisogno di ulteriori interventi. In caso contrario la segnalazione di "Preallarme
fumo" ripartirà
E' possibile attivare la procedura di disabilitazione in condizioni di "Preallarme fumo" fino ad un mas-
simo di 3 volte dopo di che l'allarme sarà propagato all'intero edificio.
Manuale d'istruzioni/ Instruction manual

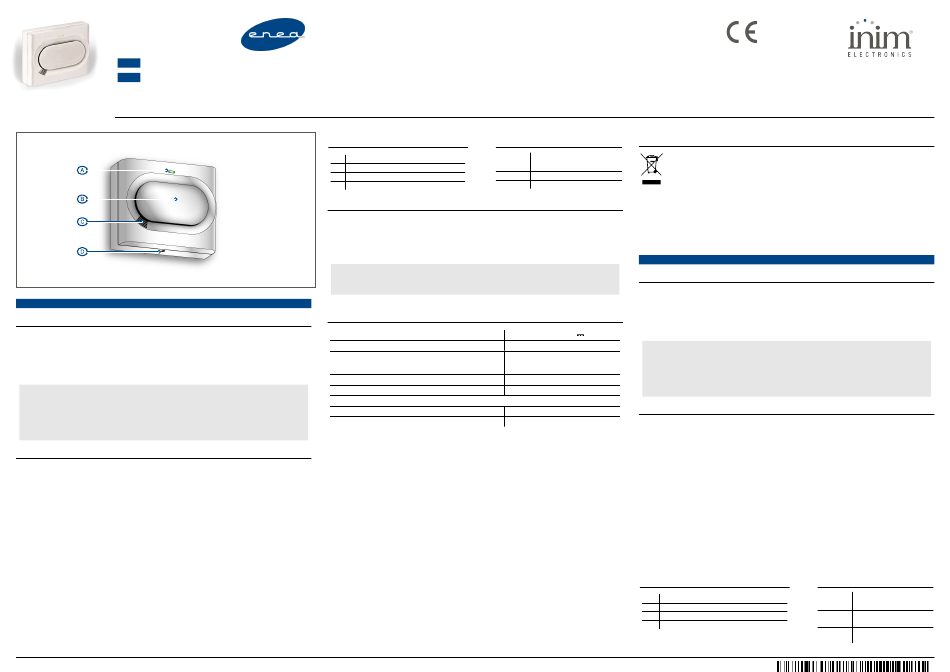

Descrizione delle parti Segnalazioni LED
LED
A LED rosso/giallo/verde
rosso
B Pulsante di attivazione
LED giallo Guasto generico
C Altoparlante
D Foro per vite di chiusura LED verde Attività sul loop
Installazione
1. Collegare il pulsante EM600 al loop delle centrali Previdia.
2. Procedere con l'indirizzamento del dispositivo.
Fare riferimento alla documentazione della centrale di controllo.
3. Abbinare il dispositivo ad una zona, operando da pannello frontale (solo per Previdia Com-
pact) o tramite il software Previdia/STUDIO.
Nota
Il pulsante EM600 è equipaggiato con un isolatore di corto circuito loop conforme alla norma
EN54-17.
Specifiche tecniche
Tensione di ingresso
Consumo a riposo
Consumo quando attivato
Dimensioni
Peso
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Documentazione per gli utenti
DichiarazionidiPrestazione, DichiarazionidiConformità e
CertificatirelativiaiprodottiInim ElectronicsS.r.l. possono
essere scaricatigratuitamente dall'indirizzo web www.i-
nim.biz, accedendo all'area riservata e successivamente
selezionando "Certificazioni" o richiestiall'indirizzo e-mail
info@inim.bizo richiestia mezzo posta ordinaria
all'indirizzo indicato in questo manuale.
I manualipossono essere scaricatigratuitamente
dall'indirizzo web www.inim.biz, accedendo all'area riser-
vata e successivamente selezionando "I manualideipro-
dotti".
Dati del costruttore Circa questo manuale
Costruttore: Inim ElectronicsS.r.l.
Codice del manuale: DCMIIN4AEM600
Sito di produzione: Centobuchi, via DeiLavoratori10
Revisione: 100
63076 Monteprandone (AP), Italy
Copyright: le informazionicontenute in questo docu-
Tel: +39 0735 705007
mento sono proprietà esclusiva della Inim Electronics
Fax: +39 0735 734912
S.r.l.. Nessuna riproduzione o modifica è permessa
e-mail: info@inim.biz
senza previa autorizzazione della Inim ElectronicsS.r.l..
Web: www.inim.biz
Tuttiidirittisono riservati.
Ilpersonale autorizzato dalcostruttore a riparare o sosti-
tuire qualunque parte delsistema, è autorizzato ad
intervenire solo su dispositivicommercializzaticon ilmar-
chio Inim Electronics.
Inim ElectronicsS.r.l. © 2020
RAEE
Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva
Pulsante attivato
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Programmatore collegato
Ilsimbolo delcassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che ilprodotto alla
fine della propria vita utile deve essere raccolto separatamente daglialtririfiuti. L'utente dovrà, pertanto, con-
ferire l'apparecchiatura giunta a fine vita agliidoneicentricomunalidiraccolta differenziata deirifiutielet-
trotecnicied elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che sidesidera
smaltire alrivenditore, almomento dell'acquisto diuna nuova apparecchiatura ditipo equivalente. Presso irivenditoridi
prodottielettronicicon superficie divendita dialmeno 400 m
obbligo diacquisto, iprodottielettronicida smaltire con dimensioniinferioria 25 cm. L'adeguata raccolta differenziata per
l'avvio successivo dell'apparecchiatura dismessa alriciclaggio, altrattamento e allo smaltimento ambientalmente com-
patibile contribuisce ad evitare possibilieffettinegativisull'ambiente e sulla salute e favorisce ilreimpiego e/o riciclo dei
materialidicuiè composta l'apparecchiatura.
EN

General description

The EM600 button allows the temporary disabling of the smoke detection function on point detectors in a
specific zone of an installation.
It is designed for collocation in residential installations, especially those installations where a fire-detec-
tion control panel monitors an entire apartment block with detectors inside each separate unit. Thanks to
the EM600 button, the occupants of each single apartment can manage/prevent false alarms triggered by
activities such as cooking in the kitchen.
da 19 a 30 V
100 µA
Caution
The EM600 button is compatible only with Previdia series control panels (Previdia Max control
5 mA
panel, via the FPMCPU modules, revision 1.00 build 1.18, and IFM2L, revision 1.0.8 or later,
and Previdia Compact control panel, revision 1.00 - build: 2.02 or later).
120 x 95 x 31 mm
The procedure for the temporary disabling of smoke detection by means of the EM600 does not
96 g comply with the EN54-2 standard.

Operating mode

da -5 a +40 °C
≤ 95 % senza condensazione
Control panel in stand-by
By pressing the EM600 button when the reference zone is in stand-by status, the smoke detection func-
tion of point detectors belonging to the zone in question will be disabled for a settable time (factory setting
10 minutes).
When the button is reactivated, the device will indicate its previous disabled status by means of a tone/-
voice message and by lighting the red LED. At one minute from the expiry of the preset time a new tone/-
voice message will indicate the imminent re-enabling of the smoke detection function. Further activation
of the button during the disabled status time will have no effect.
Control panel in Pre-alarm:
If a "Smoke pre-alarm" condition is active, triggered by one of the detectors in the reference zone of the
EM600 button, pressing the button will silence the signal for a set period (factory setting 2 minutes).
The device will indicate the disabled status of smoke detection by means of a tone/voice message and
by lighting the Red LED, invitation to the unit occupants to ventilate the room.
If at the end of this period the conditions in the room restore to normal (i.e. no smoke) the procedure will
be terminated without further intervention. Otherwise. the "Smoke pre-alarm" signal will restart.
It is possible to activate the disabling procedure during "Smoke pre-alarm" conditions up to a maximum
of 3 times after which the alarm will be propagated to the entire building.

Description of the parts

A Red/yellow/green LED
B Activating button
C Speaker
D Closing screw location
DCMIIN4AEM600-100-20200117
Centobuchi, via DeiLavoratori10
63076 Monteprandone (AP), Italy
+39 0735 705007
+39 0735 734912
info@inim.biz
www.inim.biz
2
è inoltre possibile consegnare gratuitamente, senza

LED signals

Button activated
Red LED
Programmer connected
Yellow
General fault
LED
Green
Loop activity
LED
