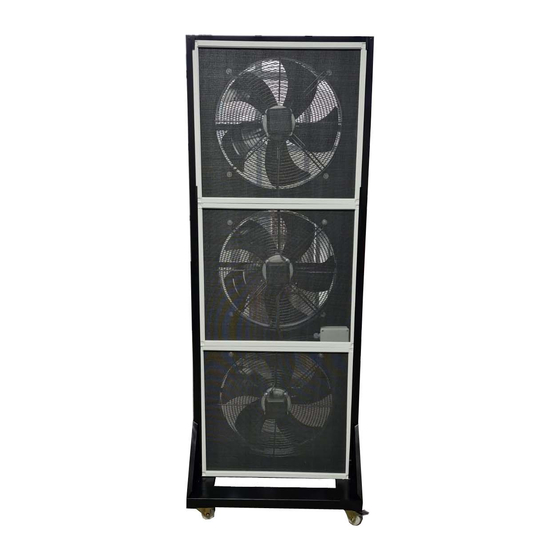

- Page 1 KULLANIM KLAVUZU USER MANUAL RM 3F RM 3F İÇ HAVA SİRKÜLASYON ÜÇLÜ FAN SET RM 3F AIR CIRCULATION FAN TRIPLE FAN SET İsmail Okumuş...
-
Page 2: Kullanma Kılavuzu
RM 3F KULLANMA KLAVUZU / USER MANUAL Kullanma Kılavuzu Uyarı : Bu kılavuzda yer alan talimatlara uyulmaması ölüme ve ciddi yaralanmalara yol açabilir. Hasar görmüş veya arızalı makineleri kullanmayınız. Enerji beslemesini kapatıp yetkili kişilere bildiriniz. Önemli : Bu makineyi kullanmaya başlamadan önce talimatları... - Page 3 RM 3F KULLANMA KLAVUZU / USER MANUAL Hareketli ve dönen kısımlara elinizi sokmayın. Makine çalışırken hareketli ve dönen kısımlara herhangi bir alet sokmayın. Hareketli ve dönen kısımlara elinizi veya herhangi bir alet sokmanız halinde ciddi yaralanma ve ölüm ile sonuçlanabilir.
- Page 4 RM 3F KULLANMA KLAVUZU / USER MANUAL Şekil 1 Montaj Sıralaması Parça İsimleri Sökme Sırası 1-Ayaklık 1-Ayaklık 2-Ön Filtre Dış Destek 10-Dış Şase 3-Ön Filtre 2-Ön Filtre Dış Destek 4-Ön Filtre İç Destek 3-Ön Filtre 5-İç Şase 4-Ön Filtre İç Destek 6-Enerji Bağlantı...
-
Page 5: Elektrik Bağlantı Şeması
RM 3F KULLANMA KLAVUZU / USER MANUAL Elektrik Bağlantı Şeması Şekil 2 220V Bağlantı Şeması Şekil 3 380V Bağlantı Şeması... -
Page 6: Teknik Özellikler
RM 3F KULLANMA KLAVUZU / USER MANUAL Teknik Çizimler Şekil 4 Teknik Çizimler Teknik Özellikler Model Voltage Current Input (W) Speed (Rpm) W1AF4E1- 220V / 50Hz 380V -450 1350 500B NW 220V-1350 Noise Level Air Volume Capacitor Max. (µF) (db) -
Page 7: Safety Rules
RM 3F KULLANMA KLAVUZU / USER MANUAL English User Manual Caution : If do not follow the instructions in this manual, it may result in death and serious injury.. Do not use damaged or defective machines. Turn off the energy supply and inform the authorized persons. -
Page 8: Removable Parts
RM 3F KULLANMA KLAVUZU / USER MANUAL Do not reach into moving and rotating equipments. Contact will cause serious injury or death. Get help when moving the machine. Carry the machine at least 2 people. Make sure that there is at... - Page 9 RM 3F KULLANMA KLAVUZU / USER MANUAL Image 1: Assembly Sequence Part Names Disassembly Sequence 1- Stand 1-Stand 2- Front filter outer support 10- Outer chassis 3- Front filter 2- Front filter outer support 4- Front inner support 3- Front filter...
-
Page 10: Electrical Connection Diagram
RM 3F KULLANMA KLAVUZU / USER MANUAL Electrical Connection Diagram Şekil 2 220V Connection Diagram Image 2: 380V Connection Diagram... -
Page 11: Technical Drawings
RM 3F KULLANMA KLAVUZU / USER MANUAL Technical Drawings Image 3: Technical Drawings Technicial Specifications Model Voltage Current Input (W) Speed (Rpm) W1AF4E1- 220V / 50Hz 380V -450 1350 500B NW 220V-1350 Noise Level Air Volume Capacitor Max. (µF) (db) - Page 12 RM 3F KULLANMA KLAVUZU / USER MANUAL Sedat MISIR MERKEZ / CENTER: Karlıtepe Mah. Dörtyol Camii Sok. No:21/A G.O.PAŞA/İSTANBUL/TÜRKİYE Tel: +90 212 614 95 02 Tel: +90 212 417 62 14 Fax: +90 212 615 29 07 FABRİKA / FACTORY: Gedelek Mah.
