Awex MCP / ROP 21 Assembly Instructions

MCP / ROP 21
INSTRUKCJA MONTAŻU
SPECYFIKACJA TECHNICZNA:
- Napięcie zasilania: 16 - 30 V DC
- Prąd w stanie dozoru: <130µA*
- Prąd w stanie alarmowania: <500µA*
- Przekrój przewodów podłączeniowych: 0,8-1,5 mm²
- Izolator zwarć: wbudowany, obustronny
- Temperatura pracy: od 0 do 55°C
- Stopień ochrony: IP 21*
- Kolor obudowy: czerwony
- Wymiary: 86x86x45 mm
CECHY CHARAKTERYSTYCZNE:
- Rodzaj ostrzegacza A
- Wyrób zgodny z normą EN 54-11:2001+A1:2005
- Wyrób zgodny z normą EN 54-17:2005+AC:2007
- Wyrób stosowany w budownictwie
- Wyrób przeznaczony do systemów sygnalizacji pożarowej
- Przywracany stan dozoru
- Praca w systemach adresowalnych
- Dioda sygnalizująca stan pracy
- Korpus urządzenia wykonany z poliwęglanu
Aby zapewnić prawidłową i bezawaryjną prace należy
przestrzegać następujących zasad:
- Urządzenie może współpracować jedynie z centralą FAS
- Instalację ROP 21 powinna wykonywać osoba uprawniona
do takich czynności oraz posiadająca odpowiedni certyfikat
- Minimum raz w roku należy przeprowadzić udokumentowany
przegląd techniczny elementu
- Zabrania się wprowadzania jakichkolwiek zmian w konstrukcji
układu. elektronicznego oraz mechanicznego urządzenia
WARUNKI GWARANCJI:
Warunkiem uznania gwarancji jest:
- Brak uszkodzeń mechanicznych
- Brak śladów ingerencji osób trzecich w konstrukcję elementu
- Prawidłowa eksploatacja zgodna z zaleceniami
- Prawidłowe podłączenie przewodu kontrolno-zasilającego
Certyfikat nr / Certificate No.: 1438 - CPR - 0510
Świadectwo dopuszczenia CNBOP nr: 2853/2017
DoP nr / DoP No.: 6/FS/2017/PL
Dane techniczne: DTR ROP 21
Technical data: UM ROP 21
* cecha nie potwierdzona podczas oceny i weryfikacji stałości właściwości
użytkowych prowadzonej przez CNBOP-PIB
24V
LED IP 21*
DC
OGÓLNE WARUNKI GWARANCJI dostępne są na stronie internetowej producenta www.awex.eu
Zamówiony towar wyprodukowany wg indywidualnego zamówienia odbiegający od standardowej oferty firmy Awex nie podlega zwrotowi.
P.P.H.U. AWEX Rafał Stanuch
Ul.Długa 39 Masłomiąca
tel:+48 12 681 55 00
fax:+48 12 681 55 22
ASSEMBLY INSTRUCTIONS

TECHNICAL SPECIFICATION:

- Supply voltage: 16 - 30 V DC
- Current consumption in monitoring mode: <130µA*
- Current consumption in alarm mode: <500µA*
- Cable cross-section: 0,8-1,5 mm²
- Short-circuit isolator: integrated, double-side type
- Working temperature: 0 to 55°C
- Protection class: IP 21*
- Housing colour: red
- Dimensions: 86x86x45 mm

CHARACTERISTICS:

- Type A
- Compliance with EN 54-11:2001+A1:2005
- Compliance with EN 54-17:2005+AC:2007
- Used for building industry
- Designed for fire detection and alarm systems
- Restored monitoring mode
- Operation in addressable systems
- Operating status diode
- Polycarbonate housing
In order to ensure correct and failure-free operation,
the following rules must be followed:
- Use only with FAS units
- Installation of the ROP 21 manual call point can be only
performed by qualified and certified personnel
- Perform documented inspections of the device
at least every year
- No modifications to the electronic or mechanical
elements can be made

WARRANTY CONDITIONS:

Requirements for warranty service acceptance:
- No mechanical damage
- No signs of unauthorized modifications of the device
- Correct use acc. to manufacturer's recommendations
- Correct connection of the control and supply cable
* feature not confirmed during the assessment and verification
of constancy of performance carried out by CNBOP-PIB
17
GENERAL CONDITIONS OF WARRANTY are available on manufacturer's website at www.awex.eu
The goods ordered that were manufactured according to the individual order and differ from the standard offer of Awex may be not returned.

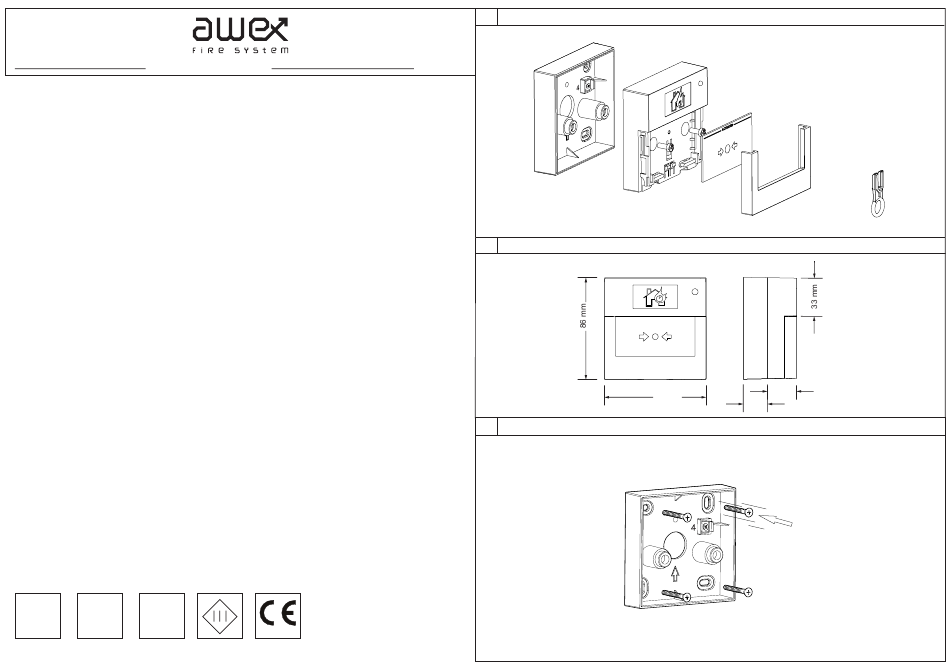

1 RĘCZNY OSTRZEGACZ POŻAROWY ROP 21
32-091 Michałowice
www.awex.eu
WYMIARY URZĄDZENIA
2
3 MONTAŻ PODSTAWY URZĄDZENIA
zalecane kołki / recommended rawlplugs Ø6
25 mm
86 mm
20 mm

MANUAL CALL POINT: ROP 21

DIMENSIONS

ASSEMBLY OF THE SEAT
