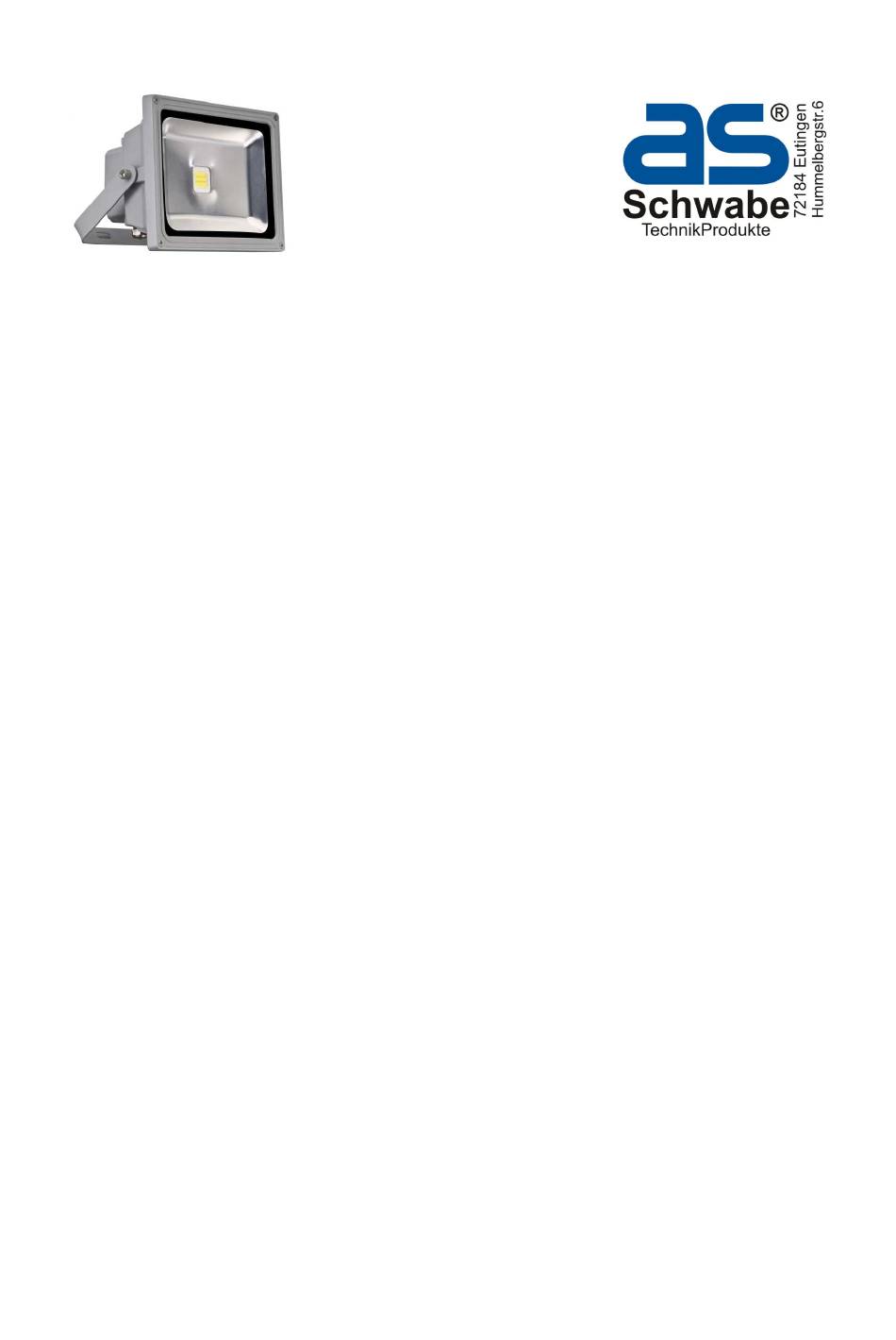

LED Strahler 20W
Artikel: 46925 LED-Strahler mit 20W LED mit 2m H05RN-F 3G1,0
Einführung
Lesen Sie sich vor Gebrauch des Strahlers die Bedienungsanleitung vollständig und
sorgfältig durch.
Die LED-Strahler wurden für den Einsatz im Außenbereich entwickelt.
Bei Nichteinhaltung der Sicherheitsrichtlinien können lebensbedrohliche Situationen und
Verletzungen sowie technische
Störungen (Stromschlag, Kurzschluss, Brand etc.) entstehen.
Die LED-Strahler können sowohl in trockenen Räumen sowie dauerhaft im Außenbereich
genutzt werden.
Technische Daten
Nennspannung: 220 - 240V ~
Nennfrequenz: 50/60Hz
Schutzart: IP65
LED Klasse: I
Lichtfarbe: 6.400K
ca.1500lumen
Anschluss / Wechsel der Anschlussleitung
Achtung: Der Einbau muss von einer Elektrofachkraft durchgeführt werden, und die
einschlägigen Normen, Vorschriften und
Gefahren kennen!
1. Trennen Sie das Gerät vom Stromnetz.
Es ist zwingend notwendig den gewählten Stromkreis zu unterbrechen und Spannungsfreiheit
sicherzustellen
2. Öffnen der Anschlussdose
Lösen Sie die 4 Kreuzschlitzschrauben auf der Rückseite des Anschlusskastens.
3. Kabeleinführung
Lösen Sie die Verschraubung am Kabeleingang des Anschlusskastens. Führen Sie das
abisolierte Anschlusskabel durch die
Kabelverschraubung in das Gehäuse ein.
4. Verdrahtung der LED-Strahler
Schließen Sie das braune Kabel an der Klemme „L" an, das blaue Kabel an der Klemme
„N" und das gelb/grüne an der
Schutzleiterklemme „GND". Drehen Sie Schraubverbindungen fest an.
L = führender Leiter (Phase)
N = Neutralleiter (Neutral)
GND = Schutzleiter (Erdung)
Drehen Sie die Kabelschraubung wieder fest zu.
5. Schliessen der Anschlussdose
Setzen Sie den Deckel auf den Anschlusskasten und verschließen Sie diesen mit den 4
Kreuzschlitzschrauben.
Garantie: die Garantie für Werksfehler läuft 1 Jahr ab Kaufdatum. Sie schließt jegliche
Entschädigungen für Installation und
andere Kosten aus. Der Händler oder Hersteller kann diese Anleitung zu jeder Zeit und ohne
Bescheid ändern.
Sicherheitshinweis:
Vor dem Arbeiten an dem Gerät, Netzstecker ziehen. Arbeiten dürfen nur von einer
Elektrofachkraft durchgeführt werden.
