Elgo Ready 2 Drip Installation Manual

Assembled Patio System
GB
Installation Guide
1. Connect the Pressure Regulator (A) to tap.
Option: Use the Hose Quick Connector (B) to connect the system to a garden hose as shown in the diagram.
2. Attach the Snap on Connector (C) to the Pressure Regulator (A) outlet.
3. Lay 4/6.5mm Tube (1/4") (D) as shown in the diagram and place it by the plants pots.
4. Hanging plants: Use wall clamps (E) to fasten the tube to wall or beam.
5. Firmly fix one or more Dripper ( F) in each plant pot. Connect the Dripper Connector (G) to the nearest T-Adaptor (H).
6. For big pots or planters: Use a Cross Adapter (I) to connect up to 3 drippers into one T-Adapter (H).
7. Block all unused T-Adapters (H) outlets with the Blue Plugs (J).
8. Secure that all fittings are being attached, turn on the tap and begin watering.

Extension (Sold separately)

Option 1:
1. Connect the Cross Adaptor (I) to the Pressure Regulator (A) outlet.
2. Attach the Snap on Connector (C) of both tubes (D) to the Cross Adaptor (I).
3. Block unused Cross Adapter (I) outlet with the Blue Plug (J).
Option 2:
1. Connect the Extension Line to any of the T-Adaptors (H) placed along the original line.
2. Block unused Cross Adapter outlet with the Blue Plug (J).

Installation Tips

• Before connecting drippers to line: it is recommended to flush the line by removing the end plug to clear
out any existing debris.
• Install a Y filter (high flow drip filter, not included) when using low quality and unfiltered water.

Maintenance

• Once a year, remove end plug, flush with water and drain.
• It is recommended to rinse the filter once a month to clear any debris to prevent clogging.
Système pré-assemblé d'arrosage pour patios
F
Installation et mise en route
1. Raccorder le régulateur de pression (A) au robinet. Dans le cas d'un raccordement au tuyau d'arrosage,
utiliser un raccord rapide pour tuyau (B) (voir le schéma).
2. Connecter le raccord (C) à la sortie du régulateur de pression (A).
3. Déployer le tuyau de 4/6.5mm (1/4") (D) ainsi qu'il est indiqué sur le schéma ou suivant les besoins spéci
fiques de votre surface à arroser.
4. Des attaches murales (E) sont fournies pour l'arrimage des tuyaux aux murs ou aux poutres dans le cas
d'arrosage de paniers suspendus.
5. Bien planter chaque goutteur (F) dans chaque pot. Raccorder le raccord de goutteur (G) au raccord en
T (H) le plus proche.
6. Les grands pots nécessitent 2 à 3 goutteurs. Le raccord cruciforme (I) permet de raccorder au plus 3
goutteurs au raccord en T (H) le plus proche.
7. Obturer tout raccord en T (H) non utilisé à l'aide d'un obturateur bleu (J).
8. S'assurer de la bonne connexion de tous les élements, puis mettre en eau.
Extension (Vendue séparement)
Option 1: Raccorder le raccord cruciforme (I) en sortie du régulateur de pression (A) et connecter le raccord
(C) des 2 systèmes au raccord cruciforme (I), puis obturer la sortie inutilisée du raccord cruciforme à l'aide
d'un obturateur bleu (J).
Option 2: Connecter la ligne d'extension à l'un des raccords cruciformes de la ligne d'origine.
Conseils
• Bien vidanger la ligne avant la mise en eau en retirant la bague d'obturation afin de s'assurer qu'aucun
débris ne vient obstruer la ligne.
• Dans le cas d'irrigation en eau non filtrée, il est conseillé d'utiliser un filtre Y.
Maintenance
• Une fois par an, retirer la bague d'obturation et vidanger.
• Rincer le filtre au moins une fois par mois pour enlever les débris.

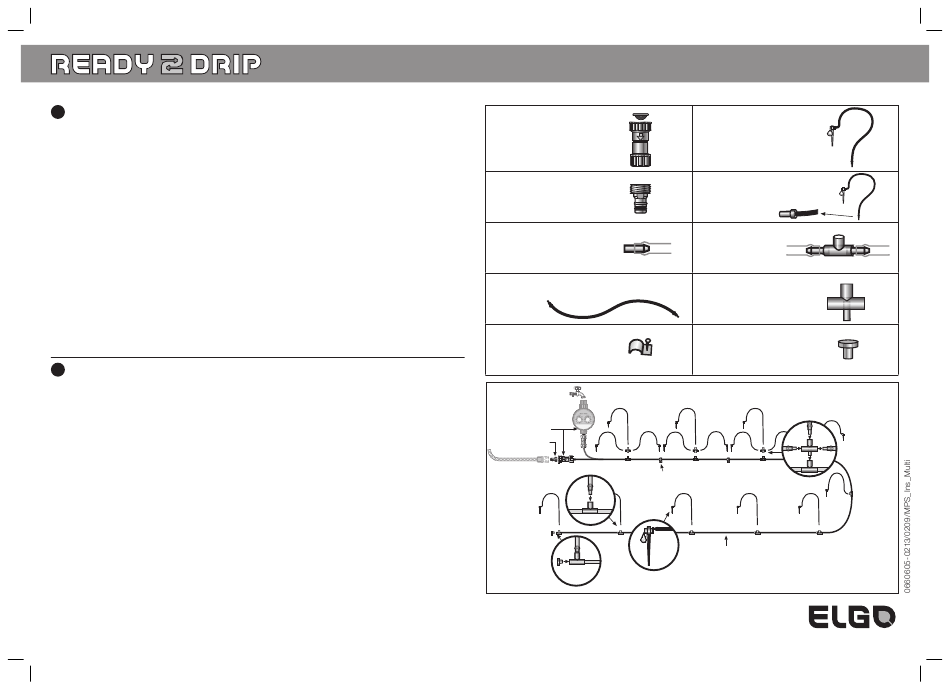

All figures are approximate
A. Pressure Regulator
(1.8bar - 25psi)
+ Stainless Steel Filter
Régulateur de Pression
(1.8bar)
+ Filtre inox
.
B. Hose Quick Connector
Raccord pour tuyau
C. Snap on Connector
Raccord "snap on"
D. 4/6.5mm Tube (1/4")
Tuyau 4/6.5m (1/4")
E. Wall Clamp
Attache murale
1
A
B 2
C C
7
J
F. Dripper (+ Tube and
Connector Assembly)
Goutteur (+ tuyau
et montage raccord)
G. Dripper Connector
Raccord de goutteur
H. T-Adaptor
Raccord en T
I. Cross Adaptor
Raccord cruciforme
J. Blue Plug
Obturateur bleu
F F F
6
3
4
E
H
F F
D
www.elgo.co.il
C
I
H
F
5
TM
SAVING WATER SINCE 1906
