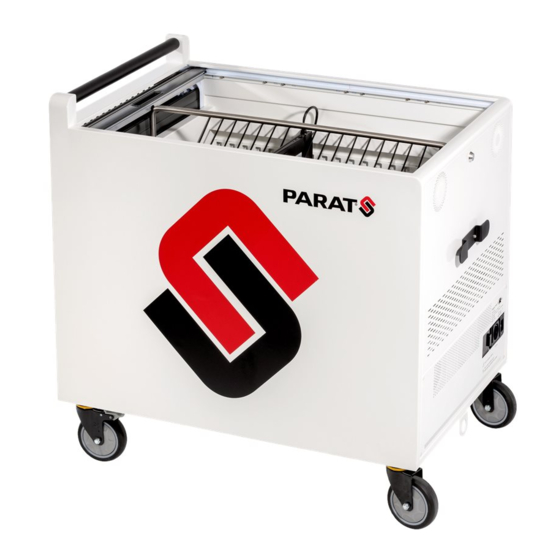

- Page 1 Bedienungsanleitung User Manual PARAPROJECT® TROLLEY U40 / U20 WOL...
- Page 2 Inhalt / Content Produktspezifikation / Product Specification Allgemeiner Gebrauch General Use Allgemeiner Gebrauch General Use Produktspezifikation Der PARAPROJECT® Trolley verfügt über einen Fehlerstrom-Schutzschalter sowie einen Product Specification Überstromschutzschalter. The PARAPROJECT© Trolley is equipped with a residual current circuit breaker and an Produktmerkmale overvoltage protection.
- Page 3 Produktspezifikation / Product Specification Produktmerkmale / Features Maße Dimensions Allgemeiner Gebrauch General Use Haupt-Schloss Main key-lock 900 mm Obere Aktiv-Lüfter RJ 45 Netzwerkbuchse Upper active fans RJ 45 network jack Steckdose 230V/max. 10A Socket 230V/max. 10A Zuleitungskabel-Halter Main power-cable attachment C19-Stromeingangsbuchse C19 main power input Lüftungsschlitze...
- Page 4 Installation / Installation Installation / Installation Installation der Netzteile, Kabelmanagement Installing the power packs, cable management Auspacken Unpacking Öffnen Sie sie Umverpackung vorsichtig und verwenden Sie kein Cutter-Messer, Um Zugang zum unteren Netzteilfach zu erhalten, werden zunächst die Racks und die um den Wagen oder das Rollo nicht zu beschädigen.
- Page 5 Installation / Installation Installation / Installation Entfernen Sie die Boden-Abdeckungen, um Zugang zum Netzteilfach zu erhalten. Eine optimal Kabellänge und eine geführte Verlegung der Lade- oder Netzwerkkabel ist Remove the bottom panel to access the power pack compartment. entscheidend für einen sicheren Betrieb und Komfort bei der späteren Nutzung. Schließen Sie die DC-oder USB-Kabel mit dem Gerätestecker der Netzteile so an, dass sie nach oben in die Gerätefächer zeigen.
- Page 6 Installation / Installation Installation / Installation Bringen Sie nach der Installation aller Netzteile die beiden Abdeckungen, Schalten Sie den Hauptschalter ein. die Halterungen und die Ausrichtungsstangen wieder an. Switch on main switch. Reattach both cover panels, mounting brackets and alignment bars after installation of all power packs.
- Page 7 Wochenzeitschaltuhr / Week-Time-Control Wochenzeitschaltuhr / Week-Time-Control Einstellung der Zeitschaltuhr Setting the timer Einstellen der Zeitschaltuhr: Mit dieser Zeitschaltuhr ist es möglich, Tages- und Wochenpläne für das zeitgesteuerte Laden der Geräte zu erstellen. Dies kann nützlich sein, wenn Setting the timer: Sie den Ladevorgang zu einem bestimmten Zeitpunkt starten und beenden möchten.
- Page 8 Wochenzeitschaltuhr / Week-Time-Control Wochenzeitschaltuhr / Week-Time-Control Einstellen der Zeitschaltuhr (EIN/AUS): Setting the week-time control (ON/OFF): Nachdem Sie die Zeiteinstellung vorgenommen haben, betätigen Betätigen Sie nach dem Einstellen der Uhrzeit jeder Gruppe die Taste „ “, Sie die Taste „MD“, um den Ladezeitplan festzulegen um das Datum einzustellen.
- Page 9 Diese Informationen entnehmen Sie aus unseren AGB`s unter: www.parat.eu Überprüfen Sie, ob der Netzstecker in die Steckdose gesteckt ist. For further information please refer to our GTC provisions at: www.parat.eu Überprüfen Sie, ob der Hauptschalter eingeschaltet ist. Stecken Sie den Stecker eines elektrischen Geräts in einen der Netzstecker im Adapterfach und prüfen Sie, ob es funktioniert.
- Page 10 EU - Konformitätserklärung EU - Declaration of Conformity (DoC) PARAT GmbH + Co. KG, 94089 Neureichenau, Deutschland PARAT GmbH + Co. KG, 94089 Neureichenau, Germany erklären hiermit in alleiniger Verantwortung, dass das nachstehend beschriebene Produkt declare under sole responsibility that the following product:...
- Page 11 PARAT GmbH + Co.KG Schönenbach Strasse 1 D-94089 Neureichenau Phone: +49 (0) 8583/ 29 - 444 Mail: it-cases@parat.eu www.it.parat.eu...
