Oriental motor AM1 A Series Operating Manual

取 扱 説 明 書

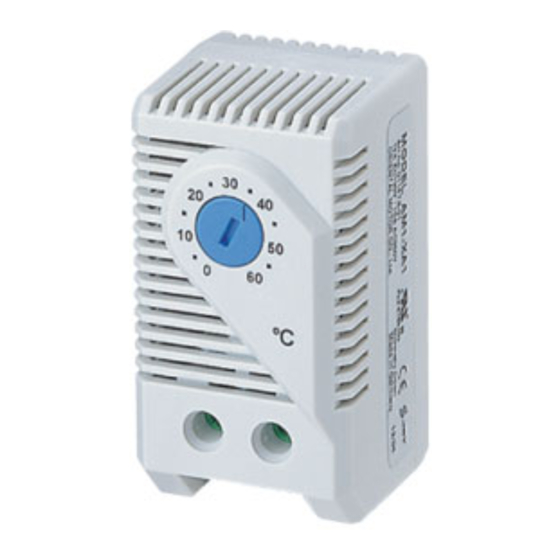

AM1シリーズ
温度スイッチ
はじめに
■お使いになる前に
製品の取り扱いは、適切な資格を有する人が行なってください。
お使いになる前に、「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この製品は、一般的な産業機器の機器組み込み用として設計されています。その他
の用途には使用しないでください。この警告を無視した結果生じた損害の補償につい
ては、当社は一切その責任を負いませんので、あらかじめご了承ください。
■有害物質
RoHS（EU指令 2002/95/EC 27Jan.2003）適合
■仕 様
用 途 品 名
設定温度（ONになる温度）：0〜60 °C
AM1-oAo
ファン用
復帰温度（OFFになる温度）：ONになった温度-7 °C
設定温度（OFFになる温度）：0〜60 °C
ヒーター用 AM1-oBo
復帰温度（ONになる温度）：OFFになった温度-7 °C
■動作フロー（イメージ）
• ファン
ファンがONになる温度を40 °Cに設定、
筐体内の温度が上昇してファンが動作
する場合
ファンON
40 °C
7 °C
30 °C
20 °C
ファンOFF
安全上のご注意
ここに示した注意事項は、製品を安全に正しくお使いいただき、お客様や他の人々へ
の危害や損傷を未然に防止するためのものです。内容をよく理解してから本文をお読
みください。
この警告事項に反した取り扱いをすると、死亡または重傷を負う場合がある内容を示
しています。
• 爆発性雰囲気、引火性ガスの雰囲気、腐食性の雰囲気、水のかかる場所、可燃物
のそばでは使用しないでください。火災・感電・けがの原因になります。
• 設置、接続、運転・操作、点検の作業は、適切な資格を有する人が行なってくださ
い。火災・感電・けがの原因になります。
• 通電状態で移動、設置、接続、点検の作業をしないでください。電源を切ってから作
業してください。感電の原因になります。
• 接続図にもとづき、確実に接続してください。火災・感電の原因になります。
• 製品を分解・改造しないでください。感電・けがの原因になります。内部の点検や修
理は、お買い上げになった支店または営業所に連絡してください。
この注意事項に反した取り扱いをすると、傷害を負うまたは物的損害が発生する場合
がある内容を示しています。
• 製品の仕様値を超えて使用しないでください。感電・けが・装置破損の原因になり
ます。
• 当社のファンまたはヒーターと組み合わせて使用してください。火災・感電の原因に
なります。
• 製品を廃棄するときは、できるだけ分解し、産業廃棄物として処理してください。
HF-3059-11
設定温度と復帰温度
• ヒーター
ヒーターがOFFになる温度を10 °Cに設定、
筐体内の温度が低下してヒーターが動作
する場合
20 °C
10 °C
0 °C
時間
ヒーターON ヒーターOFF
警告
注意
お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたや安全上の注意事項を示しています。
• 取扱説明書をよくお読みになり、製品を安全にお使いください。
• お読みになったあとは、いつでも見られるところに必ず保管してください。
設 置
■設置場所
• 屋内に設置された筐体内
• 使用周囲温度 -20〜+80 °C（凍結しないこと）
• 使用周囲湿度 65%以下（結露しないこと）
• 爆発性雰囲気、有害なガス（硫化ガスなど）、および液体のないところ
• 直射日光が当たらないところ
• 塵埃や鉄粉などの少ないところ
• 水（雨や水滴）、油（油滴）、およびその他の液体がかからないところ
• 塩分の少ないところ
• 連続的な振動や過度の衝撃が加わらないところ
• 電磁ノイズ（溶接機、動力機器など）が少ないところ
• 放射性物質や磁場がなく、真空でないところ
• 過電圧カテゴリーⅡ、汚損度 2、クラスⅡ機器（適用規格 EN/IEC規格）
■設置方法
製品はIEC（DIN）レールに取り付けてください。
重要
• スリット部の通風を妨げるような取り付けはしな
いでください。
• 装置の空気取り込み口にフィルタを使用してく
ださい。
接 続
ファンまたはヒーター
7 °C
時間
• 2台以上のファンまたはヒーターを接続するときは、端子台で中継してください。
複数台分のリード線を直接温度スイッチに接続しないでください。
• 温度スイッチの端子台は箱型（ソルダレス）端子です。素線または棒端子を接続して
ください。棒端子には、以下の端子を使用してください。
＜適用圧着端子＞ フエニックス・コンタクト株式会社 AI 1-8
＜適用電線サイズ＞ AWG18 または 1 mm
＜端子部への接続＞ 適用リード線：AWG18〜14（0.75〜2.0 mm
皮むきの長さ：7 mm
ねじ締付トルク：0.5 N·m
• この取扱説明書の一部または全部を無断で転載、複製することは、禁止されていま
す。
• 取扱説明書に記載されている情報、回路、機器、および装置の利用に関して産業財
産権上の問題が生じても、当社は一切の責任を負いません。
• 製品の性能、仕様および外観は改良のため予告なく変更することがありますのでご
了承ください。
• 取扱説明書には正確な情報を記載するよう努めていますが、万一ご不審な点や誤
り、記載もれなどにお気づきの点がありましたら、最寄りのお客様ご相談センターま
でご連絡ください。
• と は、日本その他の国におけるオリエンタルモーター株式
会社の登録商標または商標です。
© Copyright ORIENTAL MOTOR CO., LTD. 2009
http://www.orientalmotor.co.jp/
● 製品についてのご質問、ご相談はお客様ご相談センターへお問い合わせください。
フリーコール（無料）です。携帯電話・PHSからもご利用が可能です。
受付時間 平日
土曜日
東 京
TEL 0120-925-410
名古屋
TEL 0120-925-420
大 阪
TEL 0120-925-430
For English version, see opposite side.
1台
2台
電源
2
9:00〜18:30
9:00〜17:30
FAX 0120-925-601
FAX 0120-925-602
FAX 0120-925-603
