Summary of Contents for JollyLine watch any where Double

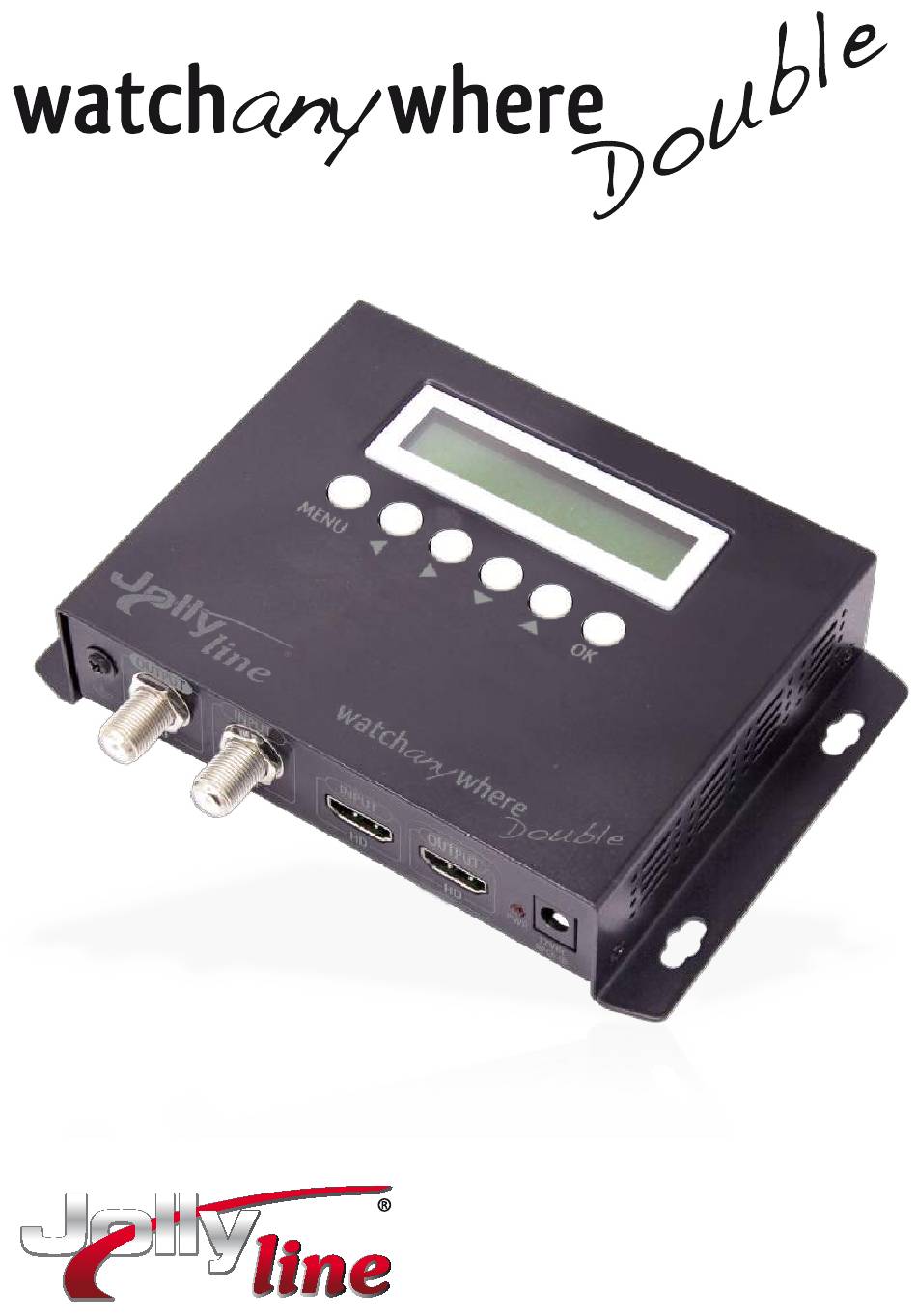

- Page 1 modulatore audio/video DVB-T DVB-T audio/video modulator...
- Page 3 modulatore audio/video DVB-T DVB-T audio/video modulator Istruzioni pg. 4 Instructions pg. 8...
- Page 4 1. AVVERTENZE DI SICUREZZA Prima dell'installazione leggere attentamente le seguenti avvertenze: • Leggere attentamente il seguente manuale prima di eseguire qualsiasi operazione. • Gli sbalzi rapidi di temperatura possono causare mal funzionamenti, in tal caso spegnere il modulatore e attendere circa 1-2 ore per riaccenderlo. •...
- Page 5 3. PANORAMICA DEL PRODOTTO N° Descrizione Funzione Led di segnalazione accensione Display LCD Display LCD Led di segnalazione ingresso HD Porta micro-usb per aggiornamento tramite PC MENU Ingresso/Uscita dal menu ◄ Freccia sinistra ► Freccia destra ▼ Freccia giù ▲ Freccia su Tasto OK di conferma RF OUT...
- Page 6 4. GUIDA DEL MENU Schermata di avvio → Nome programma CH-21 477.0MHz → Numero canale e Frequenza MENU PROGRAM NAME Utilizzare le frecce per cambiare il nome del canale. COUNTRY Selezionare il Paese corretto (Italia). CHANNEL Selezionare il canale da utilizzare tramite le frecce destra e sinistra (si consigliano i canali in banda VHF, CH-H1 219.5MHz e CH-H2 226.5MHz) TSID...
- Page 7 5. SPECIFICHE TECNICHE MODULATORE Standard DVB-T Costellazione 64-QAM Bandwidth 6 / 7 / 8 MHz Carrier Intervallo di guardia 1 / 32 Code Rate 7 / 8 35 dB Range di Frequenza 50 ~ 860 Mhz Livello di uscita RF 70 ~ 100 dBµV Impedenza di uscita 75 Ω...
-
Page 8: Safety Warnings
1. SAFETY WARNINGS Please carefully read the following warnings before the installation: • Carefully read the following instructions before proceeding with any operation. • The rapid temperature changes may cause malfunctions, in this case turn off the modulator and wait about 1-2 hours before turning it on again. •... -
Page 9: Product Overview
3. PRODUCT OVERVIEW N° Description Function Power on Led LCD Display LCD Display HD on Led Micro-USB port for updating through PC MENU Menu Input/Output ◄ Arrow left ► Arrow right ▼ Arrow down ▲ Arrow up Confirmation button RF OUT Output F connector RF IN Input F connector... -
Page 10: Menu Guide
4. MENU GUIDE Startup screen → Program name CH-21 477.0MHz → Channel number and Frequency MENU PROGRAM Use arrows to change channel name. NAME COUNTRY Select the correct Country. CHANNEL Select the desired channel using right and left arrows (we recommend to search for free channels/frequencies to avoid interferences) TSID... -
Page 11: Technical Specifications
5. TECHNICAL SPECIFICATIONS MODULATOR Standard DVB-T Constellation 64-QAM Bandwidth 6 / 7 / 8 MHz Carrier Guard interval 1 / 32 Code Rate 7 / 8 35 dB Frequency Range 50 ~ 860 Mhz RF output level 70 ~ 100 dBµV Output impedance 75 Ω... - Page 12 Kon.El.Co. S.p.A. Piazza Don Mapelli, 75 - 20099 Sesto San Giovanni (MI) - Italy HELP LINE: tel. +39.06.7236734 www.jollyline.it...
