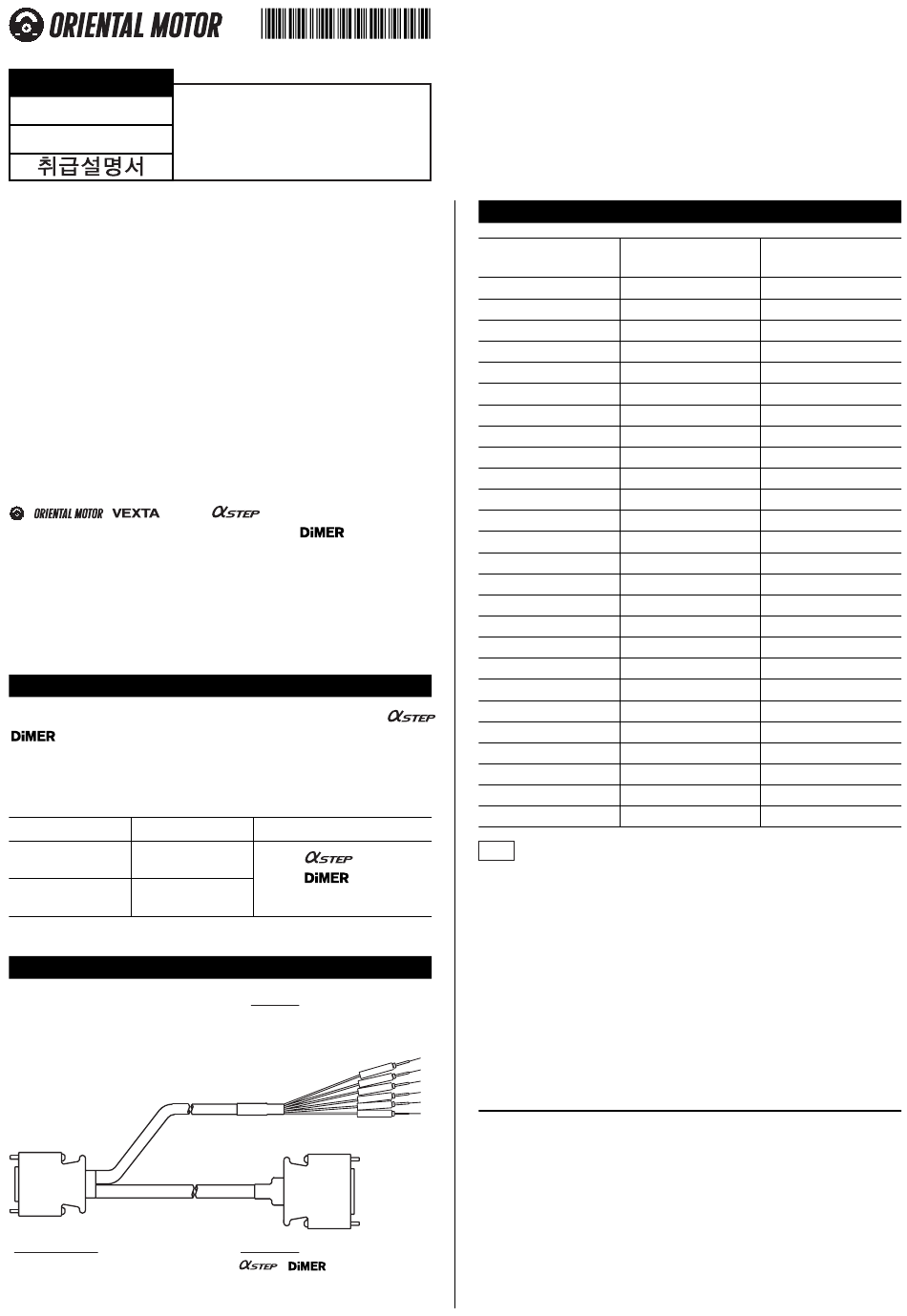

Oriental motor CCEMP4 Series Operating Manual

取扱説明書
OPERATING MANUAL
使用説明書
お買い上げいただきありがとうございます。
この取扱説明書には、 製品の取り扱いかたを示しています。
取扱説明書をよくお読みになり、 製品を安全にお使いください。
●
お読みになったあとは、 いつでも見られるところに必ず保管してください。
●
製品の取り扱いは、 適切な資格を有する人が行なってください。
この製品は、 一般的な産業機器の機器組み込み用とし て設計されていま
す。 その他の用途には使用しないでください。
この警告を無視した結果生じた損害の補償については、 当社は一切その
責任を負いませんので、 あらかじめご了承ください。
取扱説明書は、 製品の改良や仕様変更および取扱説明書の改善のため
に、 予告なしに変更することがあります。
取扱説明書には正確な情報を記載するよ う努めていますが、 万一ご不審
な点や誤り、 記載もれなどにお気づきの点がありましたら、 最寄りのお
客様ご相談センターまでご連絡ください。
、 、 、 および
れたオリエンタルモーター株式会社の商標です。
モーター株式会社の商標です。
© Copyright ORIENTAL MOTOR CO., LTD. 2006
■ 有害物質
RoHS (EU 指令 2002 / 95 / EC 27Jan.2003) 適合
製品の確認
この製品はス トアー ドプログラム型コン トローラEMPシリーズと
、FXEシリーズのドライバをワンタッチで接続できるケーブル
です。
ドライバ・センサケーブルがお手元に届きま したら、 品名が正しいか、 確
認してください。
品 名 長さ [m]
CC01EMP4
CC02EMP4
各部の機能
コントローラ側
EMPシリーズのAXIS1コネクタ、
AXIS2コネクタに接続します。
ドライバ・ コントローラ接続用ケーブル
( EMP
)
シリーズ対応
CC□□EMP4
は 、 日本その他の国で登録さ
はオリ エンタル
適用ドライバ
1
2
FXE シリーズ
センサ側
リミ ッ トセンサ、原点センサ等に接続
します。
詳しくはEMPシリーズの取扱説明書を
ご覧ください。
ドライバ側
、 、FXEシリーズの
制御入出力接続コネクタに接続します。
HP-19014-4
コネクタ信号配列
コン トローラ側
ピン番号
、
重要
コン トローラの12/24V がサービス出力されていますので、 DC OUT には外
●
部電源を入力しないでください。 コントローラの内部回路が破損する原因
になります。
ケーブルは加工・改造しないでください。 コン トローラ、 ドライバ、 センサの
●
破損、 誤動作の原因になります。
ケーブルを廃棄するときは、 できるだけ分解し、 産業廃棄物として処理して
●
ください。
SLIT
オリエンタルモーター株式会社
http://www.orientalmotor.co.jp/
● 製品についてのご質問、 ご相談はお客様ご相談センターへお問い合わせく だ さ い。
フリ ーコール （無料） です。携帯電話 ・ PHSから もご利用が可能です。
受付時間 平日 9:00〜18:30
土曜日 9:00〜17:30
東 京 TEL 0120-925-410
名古屋 TEL 0120-925-420
大 阪 TEL 0120-925-430
ドライバ側
ピン番号
1 11
2 12
3 9
4 10
5 29
6 23
7 25
8 -
9 -
10 -
11 -
12 -
13 -
14 33
15 34
16 21
17 22
18 24,26,30
19 19
20 20
21 17
22 18
23 -
24 -
25 1
26 2
FAX 0120-925-601
FAX 0120-925-602
FAX 0120-925-603
この取扱説明書は再生紙を使用しています。
センサ側
リード線名
-
-
-
-
-
-
-
+LS
-LS
HOME
SLIT
DC OUT
GND
-
-
-
-
-
-
-
-
-
-
-
-
-
