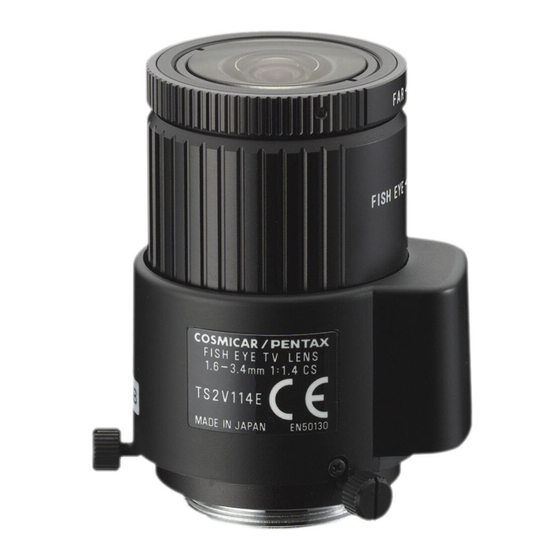

Pentax TS2V114E Operating Instructions

自動絞り付きフィッシュアイバリフォーカルレンズ 取扱説明書
■ 品名
TS2V114E
このたびはＰＥＮＴＡＸ ＣＣＴＶレンズをお買上げいただきありがとうござ
います。ご使用の前にこの取扱説明書を必ずお読みいただき、正しくお使いく
ださい。お読みになった後は、いつでも見られるところに保管してください。
■ レンズを安全にお使いいただくために
この製品の安全性については十分注意を払っておりますが、下記マー
クの内容については特に注意をしてお使いください。
警告
この表示の欄は、 「使用者が重大
な障害を受ける可能性があるこ
とを示す」内容です。
は、禁止事項を表すマークです。
は、注意を促すためのマークです。
レンズ単体を通し、目で直接太陽を見ないでください。
失明の原因になります。
本製品を分解したリ、修理、改造しないでください。
火災、感電、故障の原因になります。
万一、煙が出る、臭いがする、あるいは発熱している場合、
そのまま使用すると火災、感電の原因になります。
接続ケーブルを傷付けたり、無理に曲げたり、ねじったり、引っ
張ったりしないでください。火災、感電、故障の原因になります。
レンズをカメラから外した状態で、直接日光の当たる場所
に置かないでください。火災の原因になることがあります。
レンズの取付けはしっかりと締め付けてください。
締め付けが緩むと、落下してけがの原因になることがあります。
振動や衝撃のある場所に設置しないでください。締め付け
が緩むと、落下してけがの原因になることがあります。
■ 取扱い上のご注意
• レンズボディの汚れを落とすために、シンナーやアルコール、ベン
ジンなどの有機溶剤を使用しないでください。
• レンズ面に付いたゴミや汚れは、ブロワーやきれいなレンズブラシ
で取り除いてください。指紋や油がついたときは、市販のレンズク
リーニングペーパーにレンズクリーニング液をしみ込ませ、レンズ
中心部から周辺部に向け渦巻状に軽く拭き取ってください。
• 接続ケーブルは、 「自動絞り用ケーブルの接続」をご覧になり正し
く接続してください。
• レンズは精密光学機器です。落下・強い振動・衝撃・圧力などを加
えないでください。
• ホコリ・有害ガス・水分・塩分などがかからないようにしてくださ
い。故障の原因になります。
■ レンズの取付け・光軸調整
取付け前にカメラのマウントをご確認ください。このレンズはＣＳマ
ウントですので、Ｃマウントカメラにはご使用になれません。
カメラによってはＣマウント、ＣＳマウントの切換えが可能なものも
ありますので、カメラの取扱説明書をご覧ください。
取付け及び位置調整
① レンズを時計方向にねじ込んでください。
② ３本のシフトロックネジを緩めてください。
③ レンズを更に時計方向に止まるまで回し、しっかり取り付けます。
④ そこから反時計方向に340°の範囲で位置調整できますので、ご希
望の位置に合わせてください。
光軸調整
① ズームリングをフィッシュアイ側にし、モニター画面を見ながら
レンズをマウントに対し上下、左右方向にスライドさせ光軸中心
を合わせます。 （図B）
Ｈ Ｏ Ｙ Ａ 株式会社
Ｐ Ｅ Ｎ Ｔ Ａ Ｘ イ メ ージ ング ・ システム事業部 セキ ュ リ テ ィ ー営業部
東京都板橋区前野町2丁目36番9号 〒174-8639
Tel.03-3960-0336 Fax.03-3960-0337
ENGLISH ON THE BACK
注意
この表示の欄は、 「使用者が軽傷
または中程度の障害を受けたり、
物的損害の可能性があることを
示す」内容です。
警告
注意
3170100-Z2-1 (J) S3095021
② ３本のシフトロックネジを軽く止まるまで仮締めします
③ シフトロックネジを交互に締め付け、しっかりと固定します。
図Ａ
■ 自動絞り用ケーブルの接続
自動絞り用ケーブルをカメラのレンズアイリスコネクターに接続します。
このレンズはＤＣドライブ方式です。カメラの自動絞り方式をご確認
のうえ、コネクターを接続してください。
ピン番号 線色・仕様
1 青・制動コイル-
2 赤・制動コイル+
3 白・駆動コイル+
4 緑・駆動コイル-
■ アイリス調整
このレンズはＤＣドライブ方式です。自動絞りの調整はカメラの取扱
説明書をご覧ください。
■ バックフォーカスの合わせ方
このレンズはＣＳマウントにフランジバックを調整していますが、望
遠端、広角端のどちらかでピントが合わせられない場合は、カメラの
取扱説明書をご覧になり次の手順でカメラのバックフォーカスを調整
してください。
① レンズの絞りが開放になるように次の方法で入射光量を調整します。
・ カメラの電子シャッターを高速シャッターにする
・ 市販のNDフィルターでレンズ前面を覆う
② なるべく遠い被写体を写してください（１０ｍ以上推奨） 。
③ ズームを望遠端［ＷＩＤＥ］に、フォーカスを無限端［ＦＡＲ］
にし、カメラのバックフォーカスを調整しピントを合わせます。
④ ズーム全域（特にＷＩＤＥ端、ＦＩＳＨＥＹＥ端）でレンズ側の
フォーカス調整を行い、ピント合わせが可能か確認してください。
■
マークについて
本体側面にCEマーク表示のあるレンズは、EU（欧州連合）における
EMC指令に関する規格EN50130-4及び EN55022に適合しています。
■ アフターサービス
修理についてはお買い上げの販売店にご相談ください。
■ 商品構成
・レンズ本体 ・前キャップ ・後キャップ
・取扱説明書
■ 外観図
■ 主な仕様
画面サイズ
マウント
焦点距離
絞り範囲
至近距離
駆動コイル抵抗
制動コイル抵抗
開方向作動電圧
閉方向作動電圧
作動温度範囲
図Ｂ
※
JEITA EIAJ RC-5204規
格準拠コネクター付き。
※
社団法人電子情報技術
産業協会
1／3型
CS
1.6mm～3.4mm
F1.4～F64
0.5m
200Ω±10％（25℃）
700Ω±10％（25℃）
＋4Ｖ 以下
0.5Ｖ 以上（スプリング式）
－20℃～＋50℃
