Summary of Contents for iSNATCH 67.4293.55

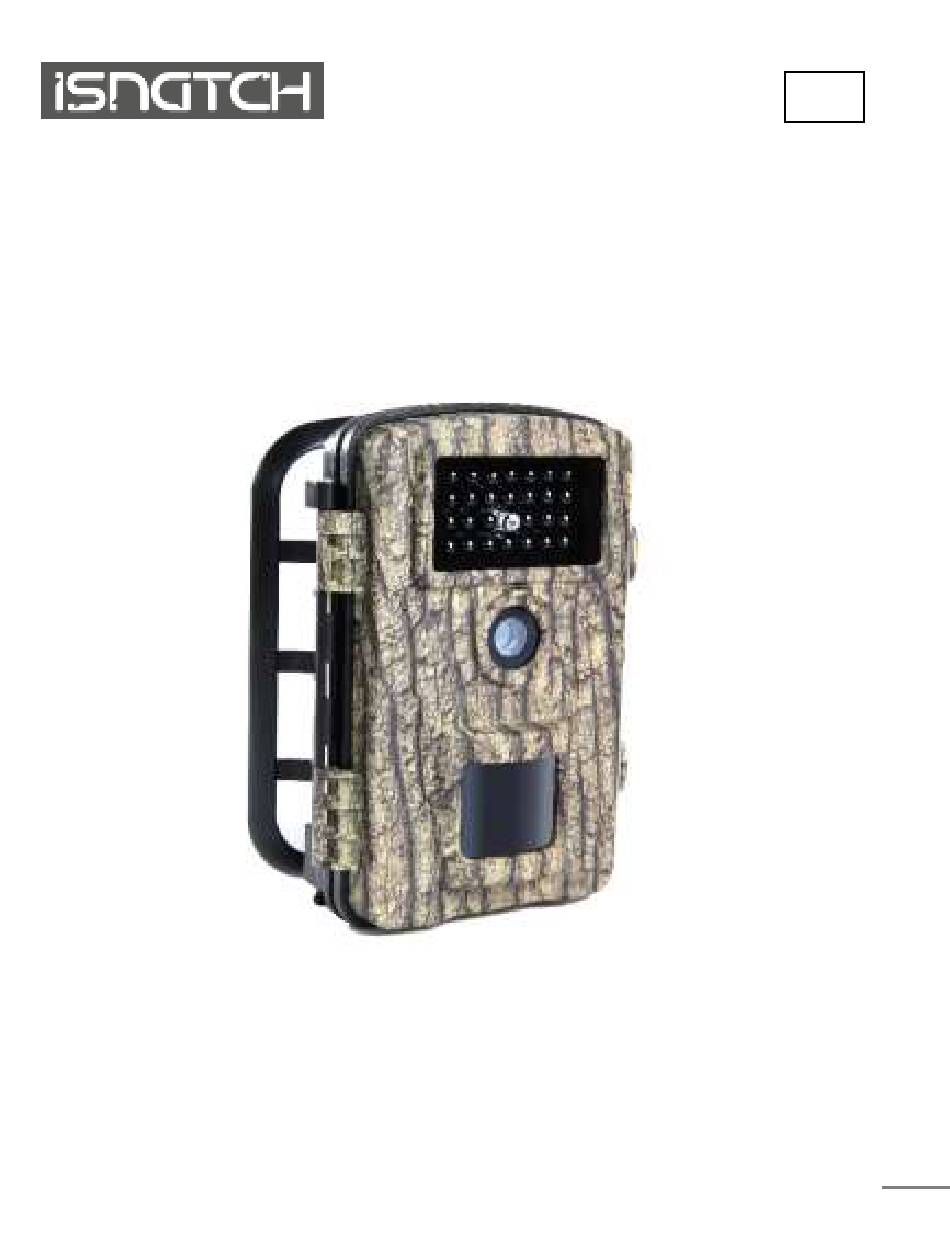

- Page 1 Hunting Camera Foto 12Mp + Video 1080P Registrazione su SD max 32GB Cod 67.4293.55 KON.EL.CO. S.p.A. P.za Don Mapelli, 75, 20099 Sesto S.Giovanni MI...
-
Page 2: Table Of Contents
Indice Introduzione ....................3 Descrizione prodotto e accessori ............... 4 Avvertenze ....................5 Pannello comandi ..................5 Riproduzione Video e Foto da Display ............5 Cancellazione File registrati ............... 6 Inserimento SD Card .................. 6 Batterie ...................... 7 Alimentazione esterna 6VDC ..............8 TEST - Accensione - Spegnimento .............. -
Page 3: Introduzione
Introduzione Grazie al sensore ad infrarossi passivo (PIR), la camera è in grado di rilevare la temperatura delle masse in movimento all’interno dell’area di competenza, avviando la cattura di immagini e la registrazione di filmati su scheda SD. ► Sensore CMOS da 3 megapixel AR0330 ►... -
Page 4: Descrizione Prodotto E Accessori
Descrizione Prodotto e accessori... -
Page 5: Avvertenze
Avvertenze 1. Inserire l’SD card correttamente; la telecamera non supporta l'inserimento a caldo. In altre parole, spegnere SEMPRE la camera prima di inserire o sfilare la memory card. 2. Utilizzare sempre batterie Stilo di buona qualità, al fine di prevenire la corrosione o la perdita di acido. -
Page 6: Cancellazione File Registrati
Premendo Replaysi avvia la riproduzione dei file registrati su SD. Con i tasti si seleziona il file da riprodurre. Con OK si avvia il playback video. Premere di nuovo il tasto Replayper uscire dalla riproduzione. Premendo il tasto Menu, accede o si esce dal menu impostazioni. Con i tasti si naviga all’interno del menu. -
Page 7: Batterie
Batterie La camera utilizza 4 o 8 batterie Stilo Alcaline o Litio; queste ultime sono da preferire alle altre, perché più performanti. Se si utilizzassero solo 4 Stilo, occorrerebbe inserirle tutte in uno dei due vani A o Inserire le batterie rispettando la corretta polarità, per evitare malfunzionamenti o danni al prodotto. -
Page 8: Alimentazione Esterna 6Vdc
Alimentazione esterna La telecamera viene alimentata normalmente a batterie. Per alcune installazioni, è tuttavia possibile utilizzare un adattatore esterno 220VAC > 6VDC 1,5A Diam. 3,5X1,35mm, Positivo al centro (Non in dotazione), collegandolo alla presa sul fondo della telecamera. ► Togliere le batterie quando si utilizza un adattatore esterno. Test - Accensione –... -
Page 9: Connessione Usb Ad Un Pc, Visualizzazione Dei File
Sul display rimarrà acceso per 15 secondi. Il led Rosso sul frontale lampeggerà per 10 secondi e si spegnerà, passando in modalità operativa, pronta a rilevare movimenti. Quando un corpo caldo entrerà nell’area di competenza del sensore PIR, la camera scatterà Foto o registrerà Video su SD card. Spegnimento –... -
Page 10: Menu: Parametri Di Programmazione
Menu Parametri di programmazione La programmazione dei parametri deve essere eseguita direttamente da tastiera e schermo LCD. 1. Premere il tasto "MENU” per accedere alla programmazione. 2. Con i tasti , si naviga all’interno del menu. 3. Premendo il tasto "OK” si seleziona il parametro da modificare. 4. - Page 11 Impostazione della durata dei video registrati su SD a seguito di un rilevamento. Lunghezza impostabile tra 5sec. e 10 minuti. Registrazione Audio - Audio recording Menu con il quale si attiva o disattiva la registrazione Audio. Accedere alla funzione con OK, selezionare ON per attivare oppure OFF per disattivare la registrazione audio.
- Page 12 Lasso Temporale - Time Lapse Funzione con la quale si avvia la registrazione continua per un periodo prefissato. Durante questo periodo, il rilevamento del sensore PIR non è attivo. Selezionare ON e con OK attivare la funzione. Impostare l’intervallo di tempo per la registrazione e confermare con OK. Opzioni disponibili: programmabile da 3 sec.
- Page 13 Opzioni disponibili: 12H e 24H. Selezionare un’opzione con e confermare con OK. Timbro Foto – Photo Stamp Funzione con la quale si attiva/disattiva la visualizzazione di alcune informazioni, in sovrimpressione alle immagini registrate su SD. Le informazioni riportate sono: Data e Ora, Data e OFF. Con ...
-
Page 14: Posizionamento E Test Rilevamento Pir
Con selezionare YES e Confermare con OK. Firmware - Version Visualizzazione della versione Firmware utilizzata dalla camera. Posizionamento e Test rilevamento PIR Installare la camera su un supporto robusto, es. un tronco con un diametro di circa 15 cm. Per ottenere la qualità dell'immagine ottimale, il punto di installazione dovrebbe essere ad una distanza di circa 5 metri dal luogo da monitorare, posizionato ad un'altezza di 1,5 ~ 2 m. -
Page 15: Faq
al fine di ottenere la migliore condizione di copertura dell'area desiderata. Transitare davanti la telecamera osservando il LED indicatore Rosso. * Non puntare verso specchi d'acqua e superfici riflettenti. Queste situazioni sono causa di potenziali falsi allarmi. Le foto non riproducono soggetti interessanti 1. - Page 16 4. Formattare la SD card con la telecamera prima dell’uso. La portata dei LED IR non soddisfa le aspettative 1. Verificare lo stato di carica delle batterie; solo un livello di carica elevato può garantire un irraggiamento soddisfacente. 2. Si consiglia l’utilizzo di batterie al Litio. Queste possono fornire un amperaggio maggiore di quello fornito dalle Alcaline, per alimentare costantemente l'illuminatore di notte;...
-
Page 17: Specifiche Tecniche
Specifiche tecniche Sensore immagine CMOS 3 Megapixel AR0330 Ottica 7,2mm FOV=56°；Auto IR filter Schermo LCD 48x35.69mm (2.36"); 480(RGB)*234DOT; Modalità operativa Foto / Video / Foto+Video Risoluzione Foto 12MP/8MP/5MP/3MP/1MP formato Jpeg Foto serie 1-2-3 Risoluzione Video 1080P - 720P – VGA formato H.264 IR Filtro ICR Automatico Apertura PIR... - Page 18 Il simbolo del cassonetto barrato indica che il prodotto al termine della sua vita utile non deve essere smaltito insieme agli altri rifiuti bensì separatamente, portandoli ai centri di raccolta previsti. E' anche possibile restituire il prodotto al rivenditore all'atto di acquisto di una nuova apparecchiatura equivalente o gratuitamente senza obbligo di acquisto per prodotti di piccolissime dimensioni (più...
- Page 19 Hunting Camera Photo 12Mp + Video 1080P SD Recording max 32GB (not included) Cod 67.4293.55 KON.EL.CO. S.p.A. P.za Don Mapelli, 75, 20099 Sesto S.Giovanni MI...
- Page 20 Summary Introduction ....................3 Product description and accessories ............4 Warnings ....................5 Control Panel ..................... 5 Video and Photo Playback from Display ............ 5 Deleting recorded files ................6 SD Card Insertion ..................6 Batteries ..................... 7 External power supply 6VDC ..............8 TEST - Switch on - Switch off ..............
-
Page 21: Introduction
Introduction Thanks to the passive infrared sensor (PIR), the camera is able to detect the temperature of the moving masses within the area of competence, starting the capture of images and recording of movies on SD card. ► 3-megapixel AR0330 CMOS sensor ►... -
Page 22: Product Description And Accessories
Product description and accessories... -
Page 23: Warnings
Warnings 1. Insert the SD card correctly; the camera does not support hot insertion. In other words, ALWAYS turn off the camera before inserting or removing the memory card. 2. Always use good quality Stilo batteries in order to prevent corrosion or loss of acid. -
Page 24: Deleting Recorded Files
Deleting recorded Files In Playback mode, press the "Menu" button to access the file management menu. Select one of the three options: Cancel Selection, Delete all files, Write protection and press OK. Delete Selection: Delete only the selected file, Delete all files: Delete all files on SD. Write protection is used to prevent accidental deletion of one or all recorded files. -
Page 25: Batteries
Batteries The camera uses 4 or 8 Stilo Alcaline or Lithium batteries; the latter are preferable to the others, because they are better performing. If only 4 Stilo were used, it would be necessary to insert them all in one of the two rooms A or B. -
Page 26: External Power Supply 6Vdc
External power supply The camera is normally powered by batteries. However, for some installations it is possible to use an external adapter 220VAC> 6VDC 1,5A Diam. 3,5X1,35mm, Positive in the center (Not supplied), connecting it to the socket on the bottom of the camera. -
Page 27: Usb Connection To A Pc, File Display
Switching OFF – Move the switch to OFF to turn off the camera. In this condition, battery consumption is zero. ► In the event that the camera is not used for long periods, to avoid the loss of dangerous liquids, it is advisable to remove the batteries. USB connection to a PC, File display After connecting the camera to a PC via USB cable, a removable disk will appear in the list of connected devices, within which there will be a DCIM folder... -
Page 28: Menu: Programming Parameters
Menu Programming parameters The parameters must be programmed directly from the keypad and LCD screen. 1. Press the "MENU" button to enter programming. 2. Use the keys to navigate in the menu. 3. Press the "OK" button to select the parameter to be modified. 4. - Page 29 Audio recording Menu with which audio recording is activated or deactivated. Access the function with OK, select ON to activate or OFF to disable the audio recording. Confirm with OK. Shot Lag Setting the delay between one PIR survey and the next. It is used to limit the excessive sending of alarm notifications.
- Page 30 Set the time interval for recording and confirm with OK. Available options: programmable from 3 sec. at 23h: 59min. Language Setting the language used for the configuration menu. With select Italian and confirm with OK. Endless Capture Menu with which you can activate the overwriting of the SD card. Once the memory card space is exhausted, the camera will delete the oldest files to make room for new recordings.
- Page 31 With select an option and confirm with OK. Password Setting a password to access the configuration menu. Select the ON option to activate the password entry and confirm with OK. Enter a 4-digit code and confirm with OK. Any attempt to access the configuration menu will be allowed after entering the password.
-
Page 32: Positioning And Pir Detection Test
Positioning and PIR detection test Install the camera on a sturdy support, eg a trunk with a diameter of about 15 cm. To obtain the optimal image quality, the installation point should be at a distance of about 5 meters from the place to be monitored, positioned at a height of 1.5 ~ 2 m. -
Page 33: Faq
The photos do not reproduce interesting subjects 1. Check the sensitivity setting for the PIR sensor. In warm environments select "High" and in cold environments select "Low" sensitivity. 2. Aim the camera so that no heat source is present in the field of view of the camera. -
Page 34: Technical Specifications
Technical specifications Sensor CMOS 3 Megapixel AR0330 Lens 7,2mm FOV=56°；Auto IR filter 48x35.69mm (2.36"); 480(RGB)*234DOT; Mode Photo / Video / Photo+Video Photo resolution 12MP/8MP/5MP/3MP/1MP Jpeg format Photo serie 1-2-3 Video resolution 1080P - 720P – VGA H.264 format IR Filter ICR Automatic PIR Angle 90°... - Page 35 EN - The product at the end of its life must be disposed of separately at the collection centers, or returned to the retailer at the time of purchase of an equivalent device or free if smaller than 25cm. Improper disposal will have negative effects on the environment and on human health.
