A&D LC4001A-G120 Instruction Manual

シングルポイント型ロードセル
LC4001A-G120 取扱説明書
本社 〒170-0013 東京都豊島区東池袋3-23-14
(ダイハツ・ニッセイ池袋ビル５Ｆ)
使い方・修理に関するお問い合わせ窓口：
東日本 TEL.048-593-1743 西日本 TEL.06-7668-3908
１. 仕様
定格容量 .................................. 1.2N
定格出力 .................................. 0.4079mV/V以上
最大許容過負荷 ....................... 300% of R.C.
総合誤差 .................................. 0.015% of R.O.
ゼロバランス ........................... 40±25% of R.O.
温度補償範囲 ........................... －5°C～35°C
推奨印加電圧 ........................... DC5V ～ 12V
最大印加電圧 ........................... DC15V
入力端子間抵抗 ....................... 約400Ω
出力端子間抵抗 ....................... 350Ω±5Ω
絶縁抵抗 .................................. 500MΩ以上/DC50V
ゼロ点の温度影響 .................... 0.14% of R.O./10°C
出力の温度影響 ....................... 0.02% of LOAD/10°C Typ.
積面の大きさ ........................... 120mm×120mm
ケーブル太さ／長さ ................ Φ4／1.5m
たわみ量 .................................. 0.24mm
固有振動数 ............................... 50Hz
許容モーメント ....................... 0.017N・m

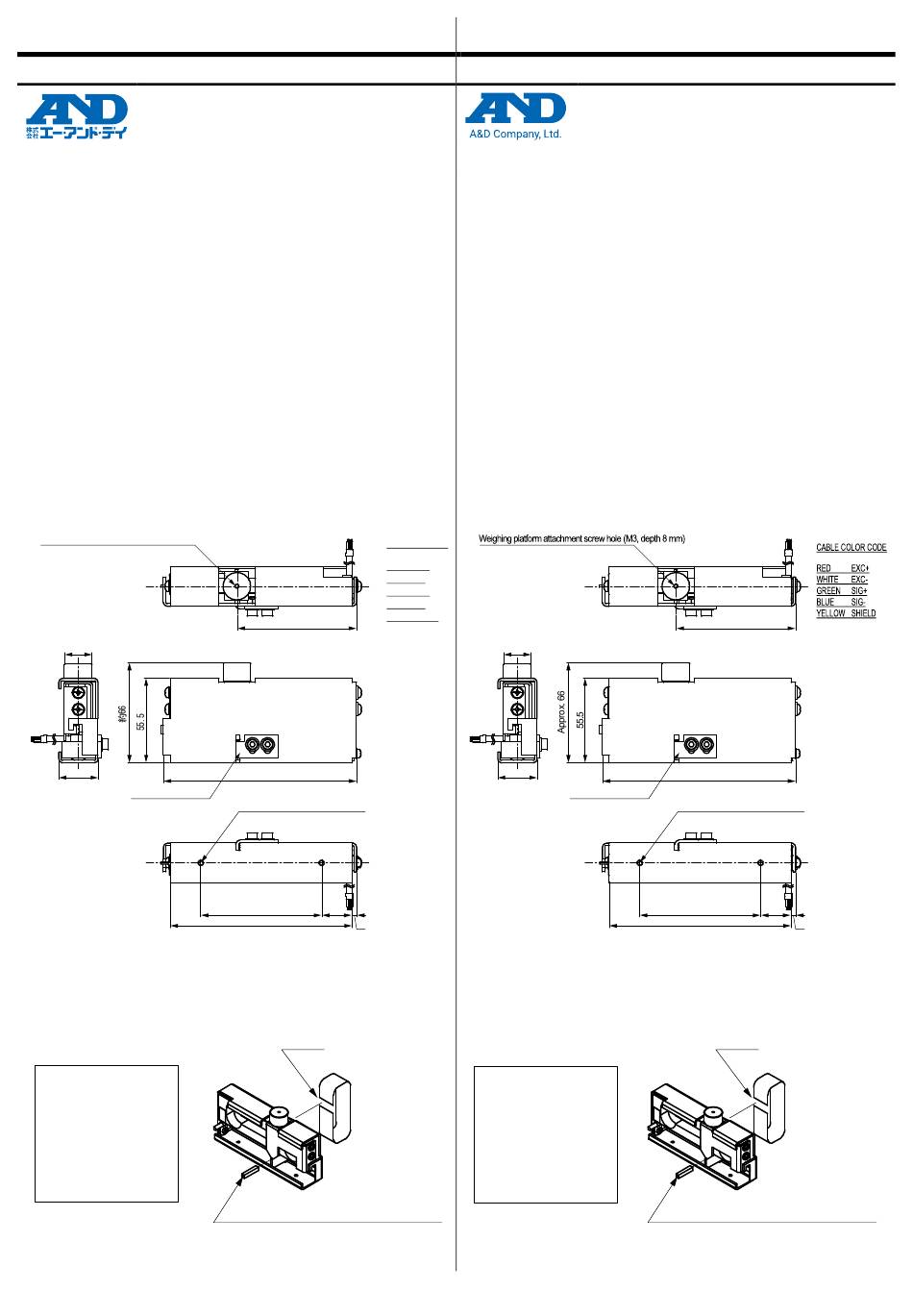

２. ロードセル外観
計量皿取付ねじ穴 M3 深さ8
φ18
26
過負荷ストッパー
３. 輸送用ストッパーの取り外し
ロードセルには輸送時保護用にテープと輸送用ストッパーが付
けられています。これらは、ご使用前に取り外してください。
その際、ロードセルに不要な力をかけないように注意してくだ
さい。
注意
ロードセルは調整済みの
各種ストッパーの設けら
れたケースに組み込まれ
ています。
製品に付いているねじ類
は、緩めずにご使用くだ
さい。
1WMPD4004711
78.6
127
ロードセル固定用ねじ穴 2-M4
20
79.5
119.5
3
テープ
取り外してください。
輸送用ストッパー（プラスチック製）
ラジオペンチ等を使用して手前に引き抜いて
ください。
SINGLE POINT BEAM LOAD CELL
LC4001A-G120 Instruction Manual
1. SPECIFICATIONS
Rated capacity (R. C.) ............. 1.2 N
Rated output (R. O.) ................ 0.4079 mV/V or greater
Safe load limit .......................... 300% of R. C.
Combined error ........................ 0.015% of R. O.
Zero balance ............................ 40±25% of R. O.
Compensated temperature range ...... -5°C to 35°C
Recommended excitation voltage . 5 V to 12 V DC
Maximum excitation voltage .... 15 V DC
Input terminal resistance .......... Approx. 400 Ω
Output terminal resistance ....... 350 Ω ± 5 Ω
Insulation resistance ................ 500M Ω or greater at 50 V DC
Temperature effect on zero ..... 0.14% of R. O./10°C
Temperature effect on span ..... 0.02% of load/10°C Typ.
Maximum platform size ............ 120 mm×120 mm
Cable diameter/length .............. Φ4/1.5 m
Deflection amount .................... 0.24 mm
Natural frequency ...................... 50 Hz
Allowable moment ................... 0.017 N･m
2. EXTERNAL VIEW
ケーブルカラー
赤 電源＋
白 電源−
緑 出力＋
青 出力−
黄 シールド
φ18
26
単位：mm
3. REMOVING THE STOPPER FOR TRANSPORTATION
To protect the load cell during transportation, tape and a stopper
are attached to the load cell. Remove them before use. When
removing, use care not to apply unnecessary force (torsion or
transverse load) to the load cell.
Caution
The load cell has been
installed in a casing with
various pre-adjusted
stoppers.
Use the product without
loosening the attached
screws.
1
3-23-14 Higashi-Ikebukuro, Toshima-ku,
Tokyo 170-0013 JAPAN
Tel: [81](3)5391-6132 Fax: [81](3)5391-1566
78.6
127
Overload stopper
Load cell securing screw holes (two, M4)
79.5
119.5
Tape
Stopper for transportation (made of plastic)
Use pliers to pull out.
1WMPD4004711
20
3
Unit: mm
Remove.
