MS Schippers MS Reverse Osmosis 30 Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MS Reverse Osmosis 30
NL
MS Reverse Osmosis 30
Gebruiksaanwijzing ............................................................................................................ 2
EN
MS Reverse Osmosis 30
Manual. ................................................................................................................................... 9
4508560
1
4508560/25-07-2014/F

Advertisement

loading
Need help?

Need help?

Do you have a question about the MS Reverse Osmosis 30 and is the answer not in the manual?

Questions and answers

Summary of Contents for MS Schippers MS Reverse Osmosis 30

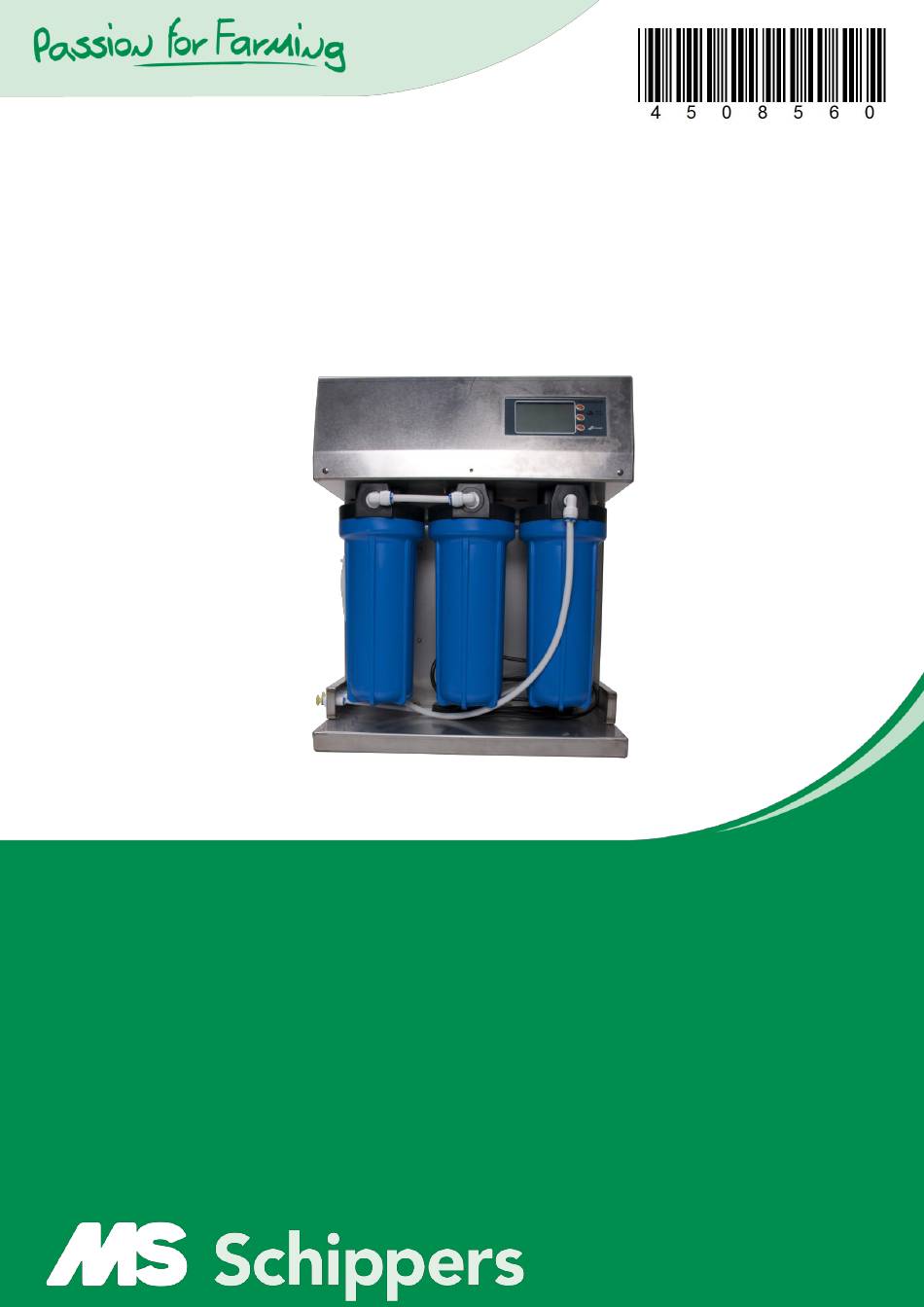

  • Page 1 MS Reverse Osmosis 30 4508560 MS Reverse Osmosis 30 Gebruiksaanwijzing ......................2 MS Reverse Osmosis 30 Manual............................ 9 4508560/25-07-2014/F...
  • Page 2 MS Reverse Osmosis 30 Omschrijving van het systeem De MS Reverse Osmosis 30 is een plug and play systeem wat werkt met het principe van omgekeerde osmose, waarbij water onder druk door een half doorlatend membraan wordt geperst. Deze laat enkel de watermoleculen door en filtert daardoor de opgeloste stoffen eruit.
  • Page 3 Stap 4: RO membraam (8809673), na de 3-traps voorfiltratie wordt het water d.m.v. de boosterpomp door dit RO filter gevoerd. De meeste RO Membramen zijn voorzien van een TFC (Thin Film Composite) membraan. Dit type membraan is oorspronkelijk ontwikkeld door de NASA en heeft een superieure zuivering en doorstroming.
  • Page 4 Plaatsen filters 1. Plaats filter 1 in de blauwe houder aan de linkse zijde van het apparaat. (8809670, Polypropyleen PPF filter, 5 micron) 2. Plaats filter 2 in de blauwe houder in het midden van het apparaat. (8809671, Actief koolfilter (UDF)) 3.
  • Page 5 4. Plaats de Reverse Osmose Filter in the Reverse Osmose houder (8809673, Membraan) 5. Plaats de hars filter in de witte houder aan de achterzijde van het apparaat. (8809674, Harsfilter) 6. Sluit de 10mm slang (blauw) aan op de watertoevoer. INVOER 7.
  • Page 6 Schematische weergave van het systeem...
  • Page 7 Onderhoud en vervangen van filters Levensduur van de diverse filters: Filter Stap 1: Poly propylene filter (8809670) ca. 6.000 liter Filter Stap 2: UDF Filter (8809671) ca. 4.800 liter Filter Stap 3: Poly propylene filter (8809672) ca. 7.000 liter Filter Stap 4: RO membraam (8809673) ca.
  • Page 8 MS Schippers behoudt zich het recht voor op ieder moment, zonder voorafgaande kennisgeving, veranderingen aan te brengen in de constructie of de informatie in de handleiding, zonder dat hieruit de verplichting voortvloeit deze wijzigingen toe te passen op reeds geleverde Producten.
  • Page 9 MS Reverse Osmosis 30 Discription of the system: The MS Reverse Osmosis 30 is a plug and play system which works with the principle reverse osmosis, in which water is pressed through a semi permeable membrane which allows only water molecules to pass through, the dissolved impurities or contaminates are flushed out. A reverse osmosis system is often shortened to RO system, where RO stands for Reverse Osmosis.

  • Page 10: Connection Of The System

    Step 3: Poly propylene filter (8809672) filters the solid parts from the water with the size of max 1 micron Step 4: RO membrane (8809673), after the 3 step pre filtration the water is pressed with the booster pump through the RO membrane. Most RO Membranes are equipped with a TFC (Thin Film Composite) membrane.
  • Page 11 Placing filters 1. Place filter 1 in the blue holder on the left side of the device. 2. Place filter 2 in the blue holder in the middle of the device. 3. Place filter 3 in the blue holder on the right of the device.
  • Page 12 4. Place Reverse Osmose Filter in the Reverse Osmose holder 5. Place the Harsbed filter in the white holder on the back of the device 6. Connect the 10 mm hose (the thickest one) to the water supply. INPUT 7. The 8 mm hose that comes from the UV-filter at the back of the device. DEMI WATER 8.
  • Page 13 Schematic overview of the system:...
  • Page 14 Maintenance and replacement of filters: Life span of the various filters: 1) Filter Step 1 Poly propylene filter 5 micron 8809670 abt 6000 liter 2) Filter Step 2 UDF Filter 8809671 abt 4800 liter 3) Filter Step 3 Poly propylene filter 1 micron 8809672 abt 7000 liter 4) Filter Step 4 RO membrane 8809673 abt 12.000 liter...
  • Page 15 MS Schippers reserves the right at any time, without prior notice, to make changes to the structure of equipment or the information in the manual, without any resulting obligation to apply these changes to products already delivered.
