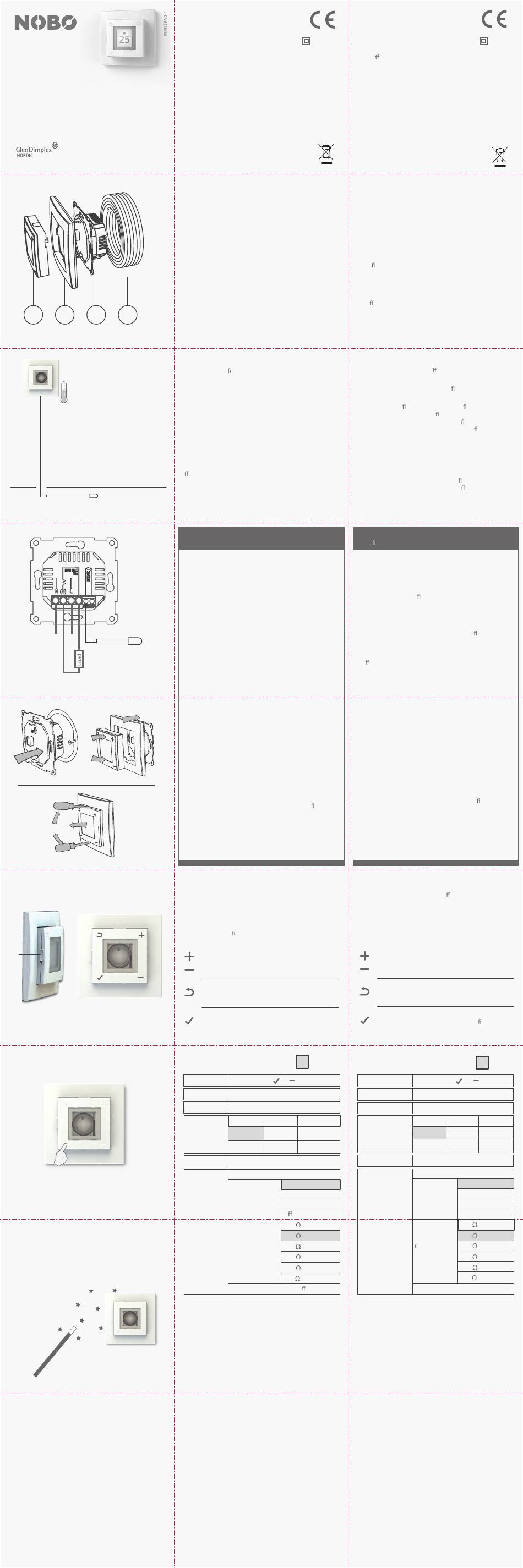

NOBOCOOL NTB-2T Installation And User Manual

NTB-2T
Room & Floor Thermostat
Rom- & Gulvtermostat
Installation and user guide
Monterings- og bruksanvisning
Barn Road, Dunleer, Co Louth, A92 EH7P, Ireland
www.glendimplex.no, email@glendimplex.no
1 2 3
30
Romsensor
Room sensor
Gulvsensor / Floor Sensor
N L
3.
1.
3.
A
22
Åpne meny
Open menu
Tekniske data:
Merkespenning:
Merkestrøm:
Kapslingsklasse:
Gulvsensor (inkludert):
Bryterfunksjon:
Omgivelsestemperatur-drift: -40˚C til +40˚C
Samsvarserklæring (DoC)
Glen Dimplex Nordic AS erklærer herved at utstyret som er beskrevet i
denne anvisningen oppfyller alle vesentlige krav og andre relevante
bestemmelser i EU-direktiv 2014/53/EU. Ved behov for kopi av DoC kan
forespørsel sendes til email@glendimplex.no.
Advarsel
Produkter med elektronisk termostat kan ikke gi garanti
mot frostskader. Sørg for tilleggssikring av
utsatte installasjoner.
Produktet skal leveres til gjenvinning ved endt levetid.
Innhold
1. Betjeningsmodul
2. Ramme
3. Powermodul
4. Gulvsensor - 22kOhm v/25˚C
Viktig:
Gulvføler skal ligge i rør som er forseglet i enden.
22kOhm
Produktet må kun benyttes i anlegg som for øvrig
tilfredsstiller alle krav i gjeldende forskrifter og
direktiver.
Ved bruk av andre følere enn medfølgende, vær
oppmerksom på at følerinngangen ikke er galvanisk
4
skilt fra spenningsførende fase.
Sensorfunksjoner
Termostaten har re mulige sensorfunksjoner.
Gulvsensor:
Måler temperaturen i gulvet.
Temperaturinnstilling 7-40°C.
Romsensor + gulvsensor (Parkettbeskytter):
MÅ BRUKES ved tregulv og andre typer gulvmateriale som
ikke tåler høy varme. Måler luft- og gulvtemperatur.
Temperaturinnstilling 7-40°C, men gulvtemperaturen
begrenses til maks. 27°C.
Romsensor:
Måler lufttemperaturen i rommet.
Temperaturinnstilling 7-40°C.
E ektregulator:
Brukes i tilfeller hvor man ikke kan benytte gulv- eller
romsensor. Lasten kobles prosentvis inn/ut innenfor en
tidssyklus på 20 minutter.
Innstilling: 0 - 10 ( 0 = 0%, 5 = 50%, 10 = 100% )
Elektrisk installasjon må kun utføres av
autorisert installatør!
Powermodulen kobles i henhold til diagrammet på
baksiden. Produktet er forberedt for følgende sensorer:
1: Romsensor (intern temperatursensor i
termostaten)
2: Gulvsensor (Ekstern temperatursensor)
22kOhm ved 25˚C (standardinnstilling)
Andre kompatible gulvsensorverdier:
Termostaten oppdager automatisk om en gulvsensor er
tilkoblet og bruker da standardinnstillingen Gulvsensor
Sensor
(22kOhm ved 25˚C). Ved bruk av sensor med annen
motstandsverdi kan innstillingene endres via veiviseren
eller menyen. En eventuell skjerm på sensorkabelen skal
ikke tilkobles/jordes.
Montering:
2.
1. Monter powermodulen i veggboksen.
2. Sett på plass rammen på powermodulen.
3. Betjeningsmodulen klikkes på plass inni rammen.
Pass på at betjeningsmodulen går i lås mot
powermodulen både øverst og nederst.
Demontering:
Sørg for at kursen er strømløs før produktet
demonteres!
For å demontere betjeningsmodulen, bruk et att
skrujern til å løsne låsen oppe og nede. Trekk så
betjeningsmodulen rett ut. Rammen er nå løs og kan
tas av.
Løsne skruene på veggboksen og trekk ut
powermodulen.
Betjening
Termostaten skrus på og av ved hjelp av skyvebryteren
på venstre side. (A)
Opp = På
Ned = Standby.
Termostaten har re knapper, en i hvert hjørne, med
følgende symboler:
22
Brukes til å stille ønsket temperatur.
I menyen brukes disse knappene til å bla opp og
ned i menyvalg.
Brukes til overstyring av aktiv status.
I menyen leder denne tilbake til forrige nivå.
Åpner menyen.
Inne i menyen vil denne knappen bekrefte valg
og innstillinger.
Menyoversikt
Tastelås
Still klokke
Ukeprogram Programmering av uketimer
Språk
Bakgrunnslys Innstilling av lysstyrke
Avansert
Installasjonsveiviser
22
Hvis termostaten skal benyttes i et anlegg hvor
standardinnstillingene ikke kan brukes, er veiviseren et
nyttig hjelpemiddel.
Gå til "Meny > Avansert > Start veiviser" for å gå
trinnvis gjennom termostatens innstillinger.
Innstillingene kan senere endres via menyen, eller ved
å bruke veiviseren igjen.
230V~
16 A
IP21
NTC, 22kOhm v/25˚C
1-polt
47kOhm v/25˚C 10kOhm v/25˚C
15kOhm v/25˚C 2kOhm v/25˚C
12kOhm v/25˚C
Trykk og hold og i 5 sekunder.
Innstilling av dag og klokke
Norsk Suomi Italiano
English Deutsch Polski
Svenska Français Nederlands
Start veiviser
Gulvsensor
Rom+Gulv
Sensor
Romsensor
E ektregulator
47k -25°C
Sensorverdi
22k -25°C
(vises kun når
gulvsensor er
15k -25°C
tilkoblet)
12k -25°C
10k -25°C
2k -25°C
Kalibrering
(ikke mulig ved e ektregulator)
Technical data:
Rated voltage:
Rated current:
Protection class:
Floor sensor (included):
Cut-o function:
Ambient temperature-operation: -40˚C to +40˚C
Declaration of Conformity (DoC)
Glen Dimplex Nordic AS declares that the equipment described in
this user guide, is in compliance with the essential requirements
and other relevant provisions of EU Directive 2014/53/EU. If you
require a copy of the original signed DoC, please send an e-mail to:
email@glendimplex.no
Warning
Products with an electronic thermostat cannot guarantee
protection against frost damage. Provide
extra protection for exposed installations.
At the end of its service life, the product must be recycled.
Contents
1. Interface unit
2. Frame
3. Power unit
4. Floor sensor - 22kOhm at 25˚C
Important:
The oor sensor must be installed in a tube that is
sealed at the end.
The product must only be used in installations that are
in accordance with current National regulations.
If a oor sensor, other than the one included in the
package, is used in the installation, please note that the
sensor connector is not isolated from live phase.
Sensor functionality
The thermostat has four di erent sensor functions:
Floor sensor:
Measures the temperature in the oor.
Temperature setting 7-40°C.
Room sensor + oor sensor (Wooden oors):
MUST BE USED for wooden oors and temperature
sensitive materials. Measures air and oor temperatures.
Temperature setting 7-40°C, however the oor
temperature is limited to max. 27°C.
Room sensor:
Measures the air temperature in the room.
Temperature setting 7-40°C.
Power regulator:
Intended for cases where a room or oor sensor is not
applicable. The load is switched on/o between 0-100%
within a cycle of 20 minutes.
Settings: 0 - 10 ( 0 = 0%, 5 = 50%, 10 = 100% )
The product must only be installed by a
certi ed electrician!
Connect the power unit according to the instructions at
the back. Available sensor options are:
1: Room sensor (Integrated in the thermostat).
2: Floor sensor (External temperature sensor).
22kOhm at 25˚C (default setting)
Other compatible oor sensor values:
47kOhm at 25˚C
15kOhm at 25˚C
12kOhm at 25˚C
The thermostat automatically detects if a oor sensor is
connected, and will then use the default settings Floor
sensor (22kOhm at 25˚C). The settings can be changed
via the setup wizard or the menu if a sensor with a
di erent value is applied. If the sensor cable has a
shield, do not terminate the shield to ground.
Assembly:
1. Mount the power unit in the wall connection box.
2. Place the frame on top of the power unit.
3. The interface unit clicks into place inside the frame.
Make sure the locking mechanisms are fastened
both at the top and the bottom.
Disassembly:
Make sure the product is disconnected from mains
before disassembly!
The interface unit can be removed using a at
screwdriver. Loosen the locking mechanism both at the
top and bottom, and pull out the interface unit. The
frame is now loose and can be removed.
Loosen the screws on the wall connection box and pull
out the power unit.
User interface
Switch the thermostat on and o by using the slider on
the left side. (A)
Up = On
Down = Standby.
The thermostat has four buttons, one in each corner,
with the following symbols:
Set the desired temperature.
Inside the menu, these buttons are used for
scrolling up and down.
Will override the current status.
Inside the menu, this button takes you back to
the previous level.
Opens the menu.
Inside the menu, this button will con rm a
selection or setting.
Standard- Menu overview
innstilling
Keylock
Set the time
Weekly program Setting a weekly program
Language
Backlight
Advanced
Setup wizard
In the case of an installation where the default settings
are not appliccable, the setup wizard can be a useful
tool.
Go to "Menu > Advanced > Start wizard" to edit the
thermostat settings step by step.
The settings can later be altered via the menu, or by
running the wizard once more.
230V~
16 A
IP21
NTC, 22kOhm at 25˚C
1-pole
10kOhm at 25˚C
2kOhm at 25°C
Default
settings
Press and hold and for 5 sec.
Set the current day and time
Norsk Suomi Italiano
English Deutsch Polski
Svenska
Français Nederlands
Set backlight level.
Start wizard
Floor sensor
Room+Floor
Sensor
Room sensor
Power regulator
47k -25°C
Sensor value
22k -25°C
(available when
15k -25°C
oor sensor
is connected)
12k -25°C
10k -25°C
2k -25°C
Calibrate
(disabled in power reg.mode)
