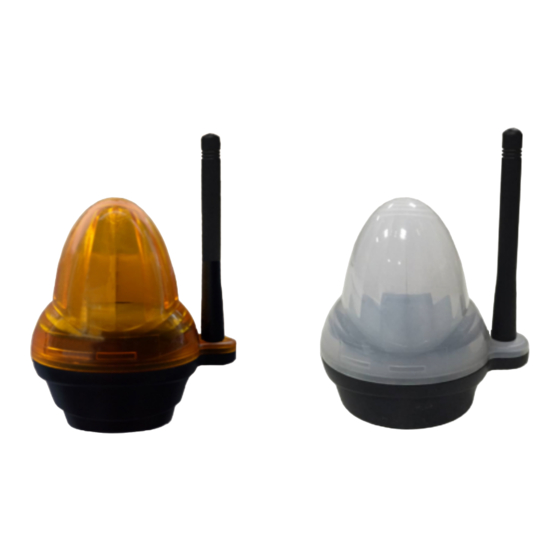

UNILED WS User Manual

SK
1. Bezpečnostné inštrukcie
- Pre zaistenie bezpečnosti, si
- Uistite sa, že napájanie je vypnuté pred pripojením majáku, pretože maják sa vyrába bez poistky.
-
Montáž tohto zariadenia by mala vykonávať osoba vyškolená aby sa dodržali všetky bezpečnostné postupy.
2. Technická špecifikácia
- Napájacie napätie: 12- 240 V AC/DC
- Príkon : <3W
- Frekvencia blikania: 1 Hz
- Pracovná teplota: -20 - +60 °C
- Rozmery: d x V (76 x 125 mm)
- Hmotnosť 83g
3. Popis svoriek
- Svorkovnica CN1: Slúži na pripojenie napájania, 12-240 V AC/DC
- Svorkovnica CN1: Slúži na pripojenie antény
4. Návod na použitie
- po pripojení napájania
- pokiaľ má riadiaca elektronika pre riadenie pohonu možnosť voľby prerušovaného alebo
stáleho výstupu pre maják, je potrebné nastaviť na elektronike stály výstup.
- JP1 prepínač slúži na prepnutie funkcie majáku medzi svietením a blikaním:
Ak je prepínač JP1 spojený maják bliká frekvenciou 1 Hz po pripojení napájania
Ak je prepínač JP1 rozpojený maják nebliká, neustále svieti po pripojení napájania
Pozor! Po pripojení napájania nebezpečie úrazu el. prúdom. Pred manipuláciou odpojiť prívok el. prúdu!

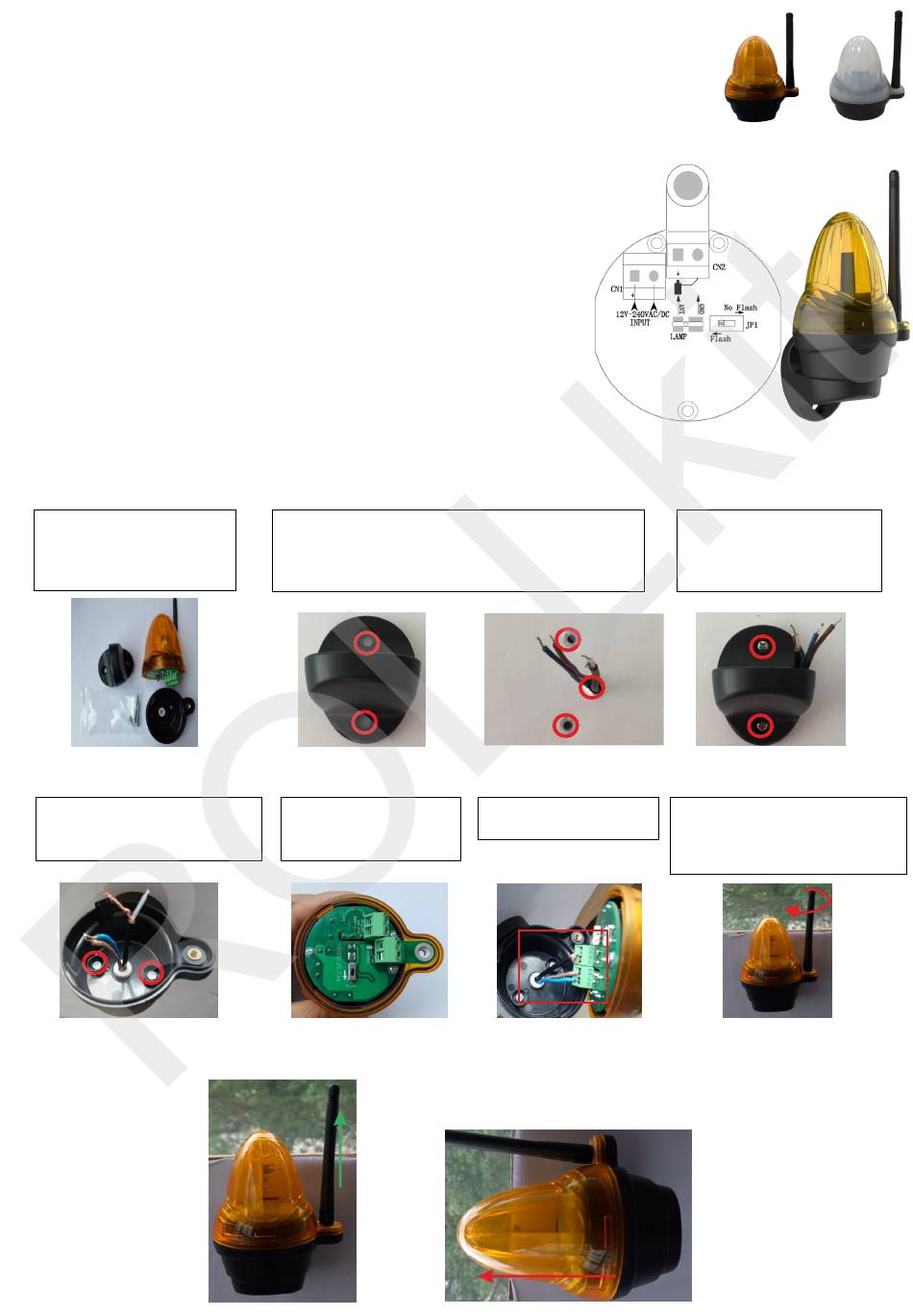

5. Inštalácia majáku
Obr. 1
Otvorte krabicu a vyberte
maják a príslušenstvo k inštalácií.
Točte anténou proti smeru
hodinových ručičiek.
Obrázok 1 / Picture 1 / Zdjęcie 1
Obr. 5
Prevlečte káble cez vodotesnú
priechodku v stojane majáku.
Upevnite stojan na konzolu majáku.
Obrázok 5 / Picture 5 / Zdjęcie 5
6. Osadenie majáku
OK
UNILED-WS, -YS
starostlivo prečítajte návod pred uvedením majáku do prevádzky.
maják bliká v 1 sekundových intervaloch.
Obr. 2, 3
Naznačte (obr. 2) a vyvŕtajte otvory s priemerom 6mm
na uchytenie konzoly majáku. Do otvorov vložte hmoždinky.
Následne vyvŕtajte ďalší otvor s priemerom 10mm pre káble
ako je uvedené na obr. 3. Káble prevlečte cez otvor.
Obrázok 2, / Picture 2, / Zdjęcie 2,
Obr.6
Uistite sa, že tesniaci krúžok
je správne nasadený.
Obrázok 6 / Picture 6 / Zdjęcie 6
Obrázok 3 / Picture 3 / Zdjęcie 3
Obr. 7
Pripojte vodiče k svorkám
elektroniky majáku.
Obrázok 7 / Picture 7 / Zdjęcie 7
NG
-YS
Obr. 4
Káble prevlečte cez konzolu.
Následne pripevnite
na stenu pomocou
priložených skrutiek.
Ø6mm Ø6mm
Ø10mm
Ø6mm
Obrázok 4 / Picture 4 / Zdjęcie 4
Obr. 8
Osaďte horný priehľadný kryt
majáku na stojan. Uistite sa, či je
rovnomerne nasadený (bez medzier)
a upevnite ho naskrutkovaním antény.
Obrázok 8 / Picture 8/ Zdjęcie 8
-WS
kozolu
11/2017
