Summary of Contents for Tasco TA771ST Series

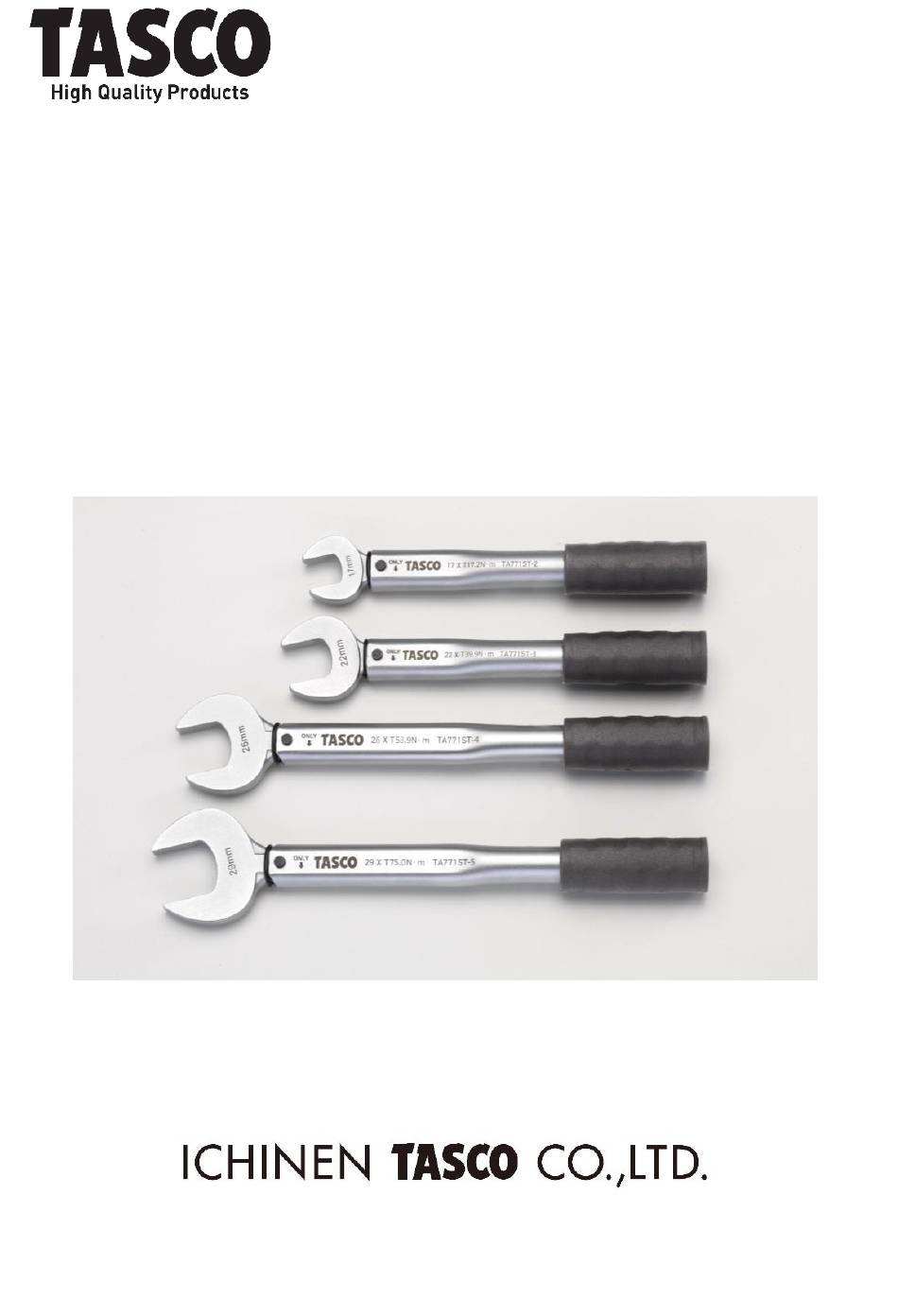

- Page 1 高精度トルクレンチ HIGH-PRECISION TORQUE WRENCH TA771ST シリーズ TA771ST SERIES 取扱説明書 INSTRUCTION MANUAL...
- Page 2 安全にお使いいただくために 必ずお守りください お使いになる方や他の人への危害、 財産への損害を未然に防ぐための注意事項を記載していますので、 必 ずお守りください。 ここに示した注意事項は に区分していますが、誤った使い方をしたときに、死 亡や重傷等重大な結果に結びつく可能性が大きいものを特に の欄にまとめて記載してい ます。しかし、 の欄に記載した事項でも、状況によっては重大な結果に結びつく可能性が あります。 いずれも安全に関する重要な内容を記載していますので必ず守ってください。 お客様または第三者が、 この製品の誤使用、 使用中に生じた故障、 その他の不具合またはこの製品の 使用によって受けられた損害について、法令上賠償責任が認められる場合を除き、当社は一切その 責任を負いませんので、あらかじめご了承ください。 ご使用になられる前に必ず取扱説明書と本体のラベルをよく読み、理解し、正しく安全に取り 扱ってください。 火気（裸火）に近づけないでください。 【守らないと】製品の故障や事故の原因となります。 湿度の高い場所や、濡れているところ、雨中での使用は避けてください。 【守らないと】製品の故障や事故の原因となります。 作業場の周囲状況を考慮してください。安定した場所で、十分なスペースを確保し、明るくし て作業してください。 【守らないと】製品の故障や事故の原因となります。 常に清潔にご使用ください。各部へのほこりやごみ侵入にご注意ください。 【守らないと】製品の故障の原因となります。 製品の分解、改造及び目的（ナットの締め付け）以外の使用は絶対にしないでください。 【守らないと】製品の故障や事故の原因となります。 安全のため適切な作業着や安全靴、ヘルメット、保護メガネ、革手袋、安全帯などを着用して ください。 疲労、飲酒、薬物、その他の理由により作業に集中できないときは作業しないでください。 【守らないと】事故の原因となります。 使用方法を理解した担当者以外に使用させないようにしてください。 【守らないと】製品の故障や事故の原因となります。 適応サイズやトルク値を確認してから作業してください。 【守らないと】正常に作業できない、また製品の故障や事故の原因となります。...
- Page 3 直射日光のあたる場所、 40℃以上になる場所や湿度の高い場所、 屋外など濡れる場所、子供や 動物が近づける場所で保管しないでください。ゴミ、ほこり、泥、油、水分等の汚れを取り除いてか ら保管してください。 【守らないと】製品の故障や事故の原因となります。 落としたりぶつけたり粗暴な扱いをしないでください。 【守らないと】製品の故障や事故の原因となります。 故障したり異常を感じた場合、ただちに使用を停止し、ご購入された販売店若しくは弊社まで ご連絡ください。むやみに使用を続けたり、分解などを行わないでください。 【守らないと】事故や作業不良の原因となります。 仕様 口径（対辺） 呼び径 適用 型 番 全長 × （適用銅管） フレアナット* 締め付けトルク* TA771ST-2 1/4”用 17mm × 17.2N･m 220mm 第 1 種、 第 2 種兼用 TA771ST-3 3/8”用 22mm × 39.9N･m 230mm TA771ST-4 1/2”用...
- Page 4 3.矢印の方向にトルクレンチを回し、 フレアナ グリップ部 ットを締め付けてください。 必ず矢印の方向に回してください。 反 対方向に強いトルクがかかると製品の故障 の原因となります。 必ずグリップ部を持ちトルクをかけ てください。短く持ったり、延長すると正常 な力で締め付けることができません。 力の方向はトルクレンチに直角にか スパナ けてください（許容±15°） スパナとトルクレンチは平行になる ようにして作業してください。 平行でないと 正常な力で締め付けることができません。 勢いをつけずに、 ゆっくりと作業を行 ってください。 勢いをつけると正常な力で締 め付けることができません。 矢印 4.設定されたトルク値になるとカチンという 感覚が手に伝わりますので、 作業は終了です。 カチンという感覚が手に伝わった後 さらに力を加えると、 オーバートルクになり ます。 15°以内 15°以内 JIS 規格に合致しないナット、角が丸くなっているナットに使用すると、 トルクレンチが滑る、正常なトルク値でカチンといわないなど、不具合が起こる 可能性があります。この場合はナットの交換をお勧めします。 トルクレンチは繰り返しの使用により設定トルク値が変わる可能性がありま す。定期的にトルク値の点検を行ってください。 （目安：1 回/年） ご購入された販売店若しくは弊社までご連絡ください。...
- Page 5 WARNING 1. Do not use the torque wrench to loosen screws. Loosening screws puts excessive torque on and thus causes damage to the torque wrench, which could lead to an accident or injury. 2. Make sure that there is no oil or grease adhering to the grip. A slippery grip could cause an accident or injury.
-
Page 6: Specification

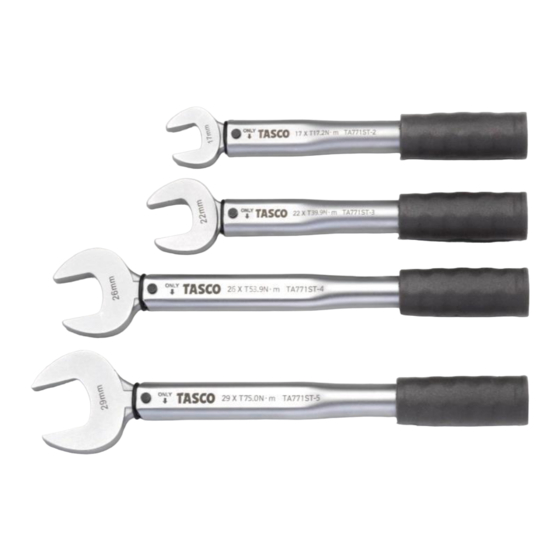

Specification Caliber（mm） Flare Nut × Item No. Length(mm) Tightening Torque (Refrigeration Size) N･m (kgf･cm) TA771ST-2 1/4” 17 × 17.2 (175) TA771ST-3 3/8” 22 × 39.9 (407) TA771ST-4 1/2” 26 × 53.9 (550) TA771ST-5 5/8” 29 × 75.0 (765) *Accuracy：±4％ Operating instructions 1. - Page 7 Grip Arrow mark 4. Stop tightening when hearing the grip click. Further tightening results in excessive torque. 5. When moving the torque wrench, be careful not to hit the surrounding things by the hand or elbow. 6. Do not substitute the torque wrench as a hammer or lever. A deformed head or tube causes malfunction and affects precision.
- Page 8 〒577-0002 大阪府東大阪市稲田上町1-17-20 TEL.06-6748-9260 FAX.06-6748-9270 http://www.tascojapan.co.jp/ この製品の使用方法に関する技術的なご質問は タスコカスタマーサポートセンターへ TEL：06-6748-9240...
