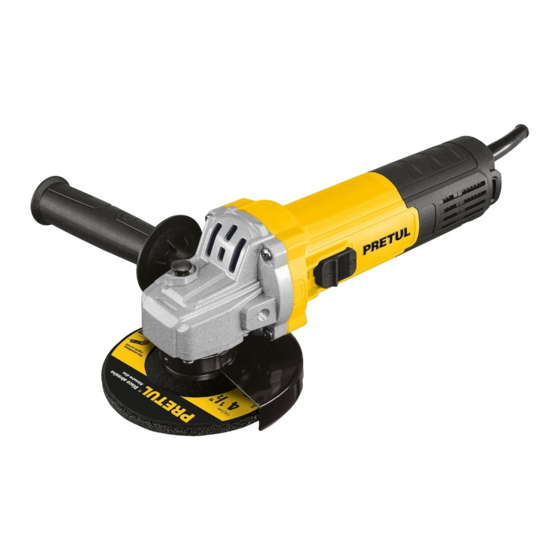

- Page 1 Manual Angle grinder ESMA-4-1/2P5 Applies for: Code Model 28236 ESMA-4-1/2P5 0.7 Hp ” Power Disc Read this manual thoroughly CAUTION before using the tool.
-
Page 2: Table Of Contents
Manual before Parts using the tool. Assembly Keep this manual for future references. Start Up The illustrations in this manual are for reference Maintenance only. They might be different from the real tool. Notes Authorized Service Centers Warranty Policy ESMA-4-1/2P5 ENGLISH... -
Page 3: Technical Data
Technical Data ESMA-4-1/2P5 Code 28236 Description Angle grinder Discs ” Voltage 127 V Frequency 60 Hz Current Power 0.7 Hp Speed Screwed thread size 11 000 RPM 5/8-11-UNC-1A Duty cycle 20 minutes work per 10 minutes idle. Maximum 1 and a half hour per day. -
Page 4: General Power Tool Safety Warnings
General power tool safety warnings WARNING! Read carefully all safety warnings and instructions listed below. Failure to comply with any of these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for future references. -
Page 5: Safety Warnings For Angle Grinders
Safety warnings for angle grinders This power tool is intended to function as a cutting tool. Read all safety warnings, instructions and specifications provided.Failure to follow the instructions outlined below may result in electric shock, fire and/or serious injury: While operating the grinder Select the right disc CAUTION •... - Page 6 Safety warnings for angle grinders DANGER KICKBACK (Sharp Recoil) Do not use accessories that are not specifically designed and recommended by the manufacturer. The fact that the Kickback (sharp recoil) is a sudden reaction when a rotating wheel, backrest, brush, or other accessory gets accessory may be installed on the power tool does not ensure safe operation.
-
Page 7: Parts
Parts Protective Fixing screw Handle Lock nut guard wrench (included) Spindle lock Spindle Abrasive Disc Switch lock ” included Auxiliary handle Protective guard Outer Disc flange Spindle Switch lock Inner flange Auxiliary handle assembling orifice Power cord Ventilation mesh Ventilation Protective slots guard... -
Page 8: Start Up
Assembly Auxiliary handle assembly • For a safe operation use the auxiliary handle. Fit the auxiliary handle onto one of the two mounting orifices to make the job easier. Start Up The angle grinder is a manual power tool. It is used to grind and cut steel, pipes, angled iron, bricks, tiles stone and/or ceramic pieces. -
Page 9: Maintenance
Maintenance • Disconnect the plug from the power outlet before cleaning. • Never use water or other type of liquids. Use only a brush. • Clean after each use with compressed air or a brush. Pay special attention to the ventilation slots. •... -
Page 10: Notes
Notes ENGLISH... -
Page 11: Authorized Service Centers
Authorized Service Centers In the event of any problem contacting a Authorized Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 800 690-6990 or 800 018-7873 to get information about the nearest Service Center. DE TODO PARA LA CONSTRUCCIÓN AGUASCALIENTES GRAL. -
Page 12: Warranty Policy
Model Brand 28236 ESMA-4-1/2P5 This product is guaranteed for 1 year. To make the warranty valid or purchase parts and components you must present the product in Corregidora 22, Col. Centro, Alc. Cuauhtémoc, CDMX C.P. 06060 or at the establishment where you purchased it, or at any Truper Service Center listed in the annex to the warranty ®... - Page 13 Instructivo de Esmeriladora angular ESMA-4-1/2P5 Este Instructivo es para: Código Modelo 28236 ESMA-4-1/2P5 550 W ” 115 mm Potencia Disco Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.
- Page 14 Partes herramienta. Montaje Guarde este Instructivo para futuras referencias. Puesta en marcha Los gráficos de este Instructivo son para referencia, pueden variar del aspecto real de la Mantenimiento herramienta. Notas Centros de Servicio Autorizados Póliza de Garantía ESMA-4-1/2P5 ESPAÑOL...
-
Page 15: Especificaciones Técnicas
Especificaciones técnicas ESMA-4-1/2P5 Código 28236 Descripción Esmeriladora angular Discos 4 1/2” (115 mm) Tensión 127 V Frecuencia 60 Hz Corriente Potencia 550 W Velocidad Tamaño de hilo roscado 11 000 r/min 5/8-11-UNC-1A Ciclo de trabajo 20 minutos de trabajo por 10 minutos de descanso. -
Page 16: Advertencias Generales De Seguridad Para Herramientas Eléctricas
Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias. Área de trabajo Retire cualquier llave o herramienta de ajuste antes de arrancar Mantenga el área de trabajo limpia y bien iluminada. -
Page 17: Advertencias De Seguridad Para Uso De Esmeriladoras
Advertencias de Seguridad para uso de esmeriladoras Esta herramienta electrica está destinada a funcionar como una herramienta de corte. Leer todas las advertencias de seguridad, instrucciones y especificaciones que se proporcionan. Si no se siguen las instrucciones señaladas a continuación puede provocarse un choque eléctrico, incendios y/o lesiones graves: Elija el disco apropiado No colocar un disco de sierra para trabajo en PELIGRO... - Page 18 Advertencias de Seguridad para uso de esmeriladoras PELIGRO El hecho de que el accesorio pueda instalarse en la herramienta El contragolpe (retroceso brusco) El contragolpe (retroceso brusco) es una reacción repentina al eléctrica no asegura un funcionamiento seguro. d) Los discos deben utilizarse sólo para sus aplicaciones atascarse o engancharse una rueda giratoria, respaldo, cepillo o recomendadas.
-
Page 19: Partes
Partes Guarda de Tornillo de Mango protección fijación Llave de dos puntas Seguro del eje Seguro Interruptor Disco abrasivo del eje de 115 mm (4 ”) Mango incluido auxiliar Guarda de protección Disco Brida exterior Seguro Interruptor del eje Brida interior Orificio para montar el mango... -
Page 20: Puesta En Marcha
Montaje Montaje del mango auxiliar • Para una operación segura utilice el mango auxiliar, colóquelo en alguno de los dos orificios para montarlo que le facilite más el trabajo. Puesta en marcha La esmeriladora angular es una herramienta eléctrica manual, se utiliza para esmerilar y cortar acero, tubos, hierro en ángulo, ladrillos, azulejos, piedra y/o piezas de cerámica;... -
Page 21: Mantenimiento
Mantenimiento • Desconecte siempre la herramienta antes de proceder a limpiarla. • Nunca utilice agua u otros líquidos, solamente utilice un cepillo. • Para evitar que se sobrecaliente el motor, debe limpiar las ranuras de ventilación de manera regular. • Revise que todos los componentes de la herramienta esté bien fijos. •... -
Page 22: Notas
Notas ESPAÑOL... -
Page 23: Centros De Servicio Autorizados
Centros de Servicio Autorizados En caso de tener algún problema para contactar un Centro de Servicio Autorizado consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al: 800 690-6990 ó 800 018-7873 donde le informarán cuál es el Centro de Servicio más cercano. DE TODO PARA LA CONSTRUCCIÓN AGUASCALIENTES GRAL. -
Page 24: Póliza De Garantía
Modelo Marca 28236 ESMA-4-1/2P5 Este producto está garantizado por 1 año. Para hacer válida la garantía o adquirir piezas y componentes deberá presentar el producto en Corregidora 22, Col. Centro, Alc. Cuauhtémoc, CDMX C.P. 06060 o en el establecimiento donde lo compró, o en algún Centro de Servicio Truper de los enlistados en el anexo de la ®...
