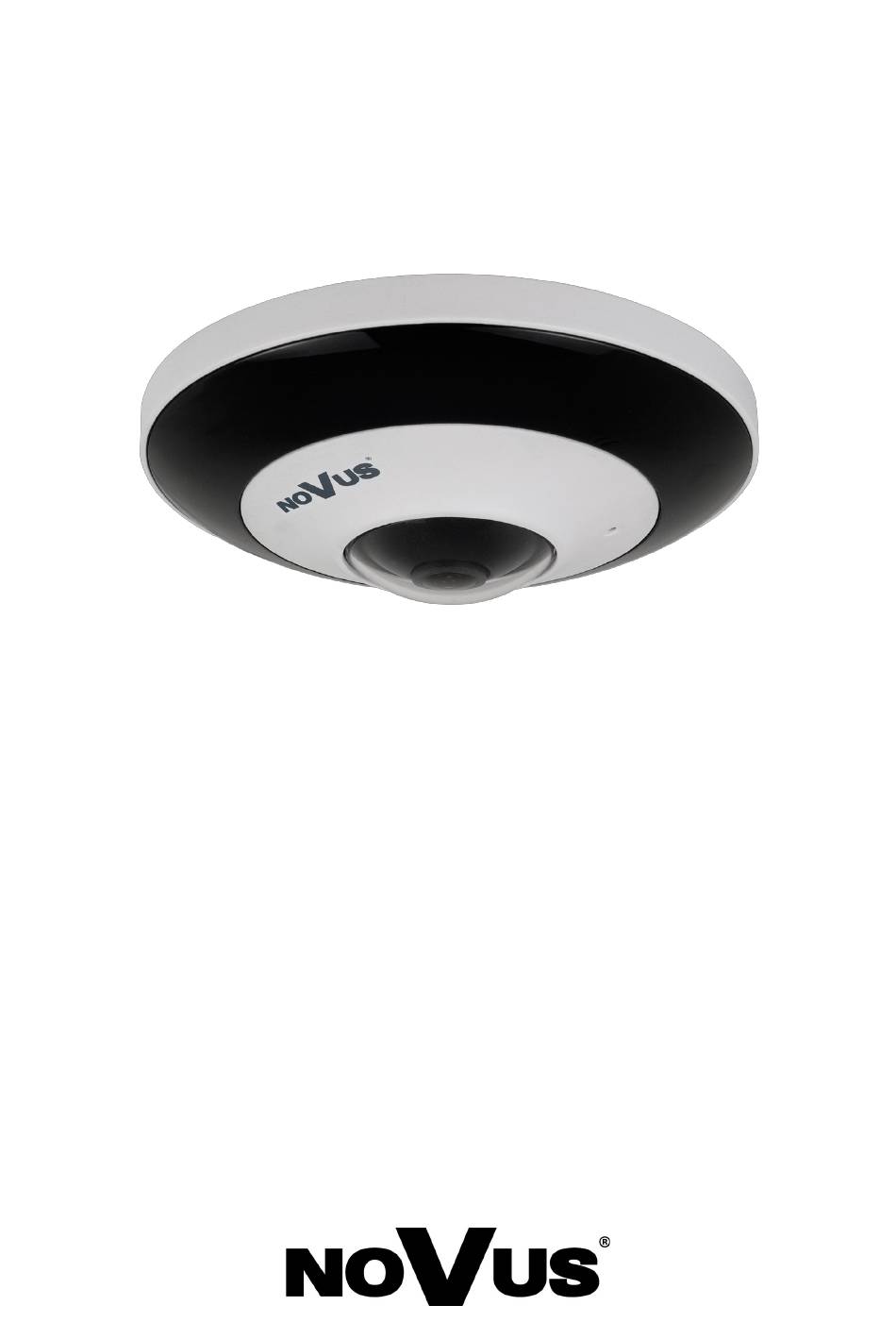

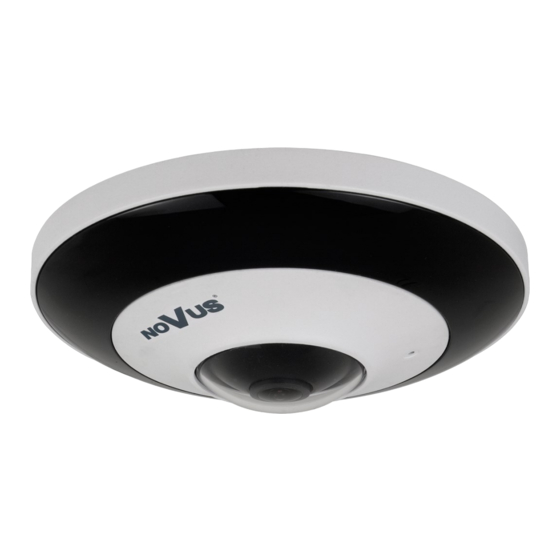

  • Page 1 Q u i c k s t a r t g u i d e NVIP-6F-6301-II...
  • Page 2 NVIP-6F-6301-II Quick start guide version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
  • Page 3 NVIP-6F-6301-II Quick start guide version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-6F-6301-II Quick start guide version 1.0 TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimensions ....................7 1.4. Package contents ....................7 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 8 2.1.

  • Page 5: Foreword Information

    Supports up to 3 streams • ONVIF Protocol Support • Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration • Power supply: 12 VDC / PoE All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.

  • Page 6: Technical Specification

    NVIP-6F-6301-II Quick start guide version 1.0 FOREWORD INFORMATION 1.2. Technical specification IMAGE Image Sensor 6 MPX CMOS sensor 1/2.8” SONY STARVIS Number of Effective Pixels 3096 (H) x 2202 (V) Min. Illumination 0.068 lx/F2.0 - color mode, 0 lx (IR on) - B/W mode...

  • Page 7: Camera Dimensions

    PoE, 12 VDC Power Consumption 5 W, 10.5 W (IR illuminator on) Operating Temperature -30°C ~ 50°C 1.3. Camera dimensions (mm) Camera NVIP-6F-6301-II 1.4. Package contents After opening the package make sure that the following elements are inside: • IP camera •...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-6F-6301-II Quick start guide version 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result.

  • Page 9: Ethernet Cable Connecting

    NVIP-6F-6301-II Quick start guide version 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2.2. Ethernet cable connecting To maintain tightness of ethernet cable connection, please follow instruction below: 1. Unscrew the nut (1) from the connector cover (2). 2. Route the network cable (without the RJ-45 plug) through the components (1) and (2), than crimp the RJ-45 connector.

  • Page 10: Camera Mounting

    NVIP-6F-6301-II Quick start guide version 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Camera mounting To mount a camera please follow the instructions below: Remove the magnetic cover (2) using the gap (1). • Use the mounting template or the camera base plate to mark holes for mounting screws (3).

  • Page 11: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network PoE switch with PoE support (IEEE 802.3af). You can also power it from 12VDC power supply compatible with camera power supply specification.

  • Page 12: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer. You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 13: Security Recommendations For Network Architecture And Configuration

    NVIP-6F-6301-II Quick start guide version 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.6. Security recommendations for network architecture and configuration CAUTION Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.

  • Page 14: Network Connection Using Web Broswer

    NVIP-6F-6301-II Quick start guide version 1.0 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 2160x2160 resolution and 20 fps speed.
  • Page 15 NVIP-6F-6301-II Quick start guide version 1.0 NETWORK CONNECTION USING WEB BROWSER If you’re first time running the camera, you will see the screen as below. To correctly camera working, you need a NetIPCamera plugin. You have to download and install it.

  • Page 16: Www Interface - Working With Ip Camera

    NVIP-6F-6301-II Quick start guide version 1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1 Displaying live video 1. Camera menu: • Live - opens the camera live video, • Config - opens the camera configuration menu, •...

  • Page 17: Electric Connectors And Accesories

    NVIP-6F-6301-II Quick start guide version 1.0 ELECTRIC CONNECTORS AND ACCESORIES 7. Function buttons: Start/stop live view Enable/disable audio Snapshot Start Recording Zoom In (digital) Zoom out (digital) PTZ control 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. MicroSD card installation Camera supports microSD cards up to a maximum size of 256GB. In order to install the card properly, please follow the instructions below: •...

  • Page 18: Connecting Alarm Inputs/Outputs

    ALM-COM 6. FACTORY SETTINGS RESTORING Restoring factory settings of the IP camera restores all default settings. This process takes about two minutes. NOVUS NVIP-6F-6301-II cameras allow to restore defaults via: • software (via web browser ) • software (via NMS IPTool) •...

  • Page 19: Software Factory Settings Restoring Via Nms Iptool

    NVIP-6F-6301-II Quick start guide version 1.0 FACTORY SETTINGS RESTORING 6.2. Software factory settings restoring via NMS IPTool NMS IPTool (version 3.5 or later) allows to restore factory settings. To restore settings via NMS IPTool, find the camera in the list of available devices and then, on the right side of the row click Then within 30 seconds disconnect power of the camera.
  • Page 20 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2022-03-28 DK MK...
  • Page 21 Skrócona instrukcja obsługi NVIP-6F-6301-II...
  • Page 22 NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich od- Niniejszy produkt został...
  • Page 23 NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 24: Spis Treści

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......8 2.1.

  • Page 25: Informacje Wstępne

    Obsługa do 3 strumieni • Wsparcie protokołu ONVIF • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP • Zasilanie 12 VDC / PoE Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA SP. z o.o.

  • Page 26: Dane Techniczne

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ Przetwornik obrazu 6 MPX, matryca CMOS, 1/2.8”, SONY STARVIS Liczba efektywnych pikseli 3096 (H) x 2202 (V) Czułość 0.068 lx/F2.0 - tryb kolorowy, 0 lx (IR wł.) - tryb czarno-biały...

  • Page 27: Wymiary Kamery

    PoE, 12 VDC Pobór mocy 5 W, 10.5 W (oświetlacz IR wł.) Temperatura pracy -30°C ~ 50°C 1.3. Wymiary kamery (mm) Kamera NVIP-6F-6301-II 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: • Kamera IP •...

  • Page 28: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP UWAGA: Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca.

  • Page 29: Podłączenie Kabla Sieciowego

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Podłączenie kabla sieciowego Aby zachować hermetyczność połączenia kabla sieciowego należy postępować zgodnie z poniższą instrukcją: 1. Odkręcić nakrętkę (1) od głównego elementu zabezpieczającego (2). 2. Poprowadzić kabel sieciowy (bez końcówki) przez oba elementy. Po przełożeniu kabla zacisnąć...

  • Page 30: Montaż Kamery

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą: Korzystając z wycięcia (1) należy ściągnąć magnetyczną maskownicę (2). • Korzystając z szablonu montażowego (3) należy zaznaczyć punkty wiercenia na powierzchni na •...

  • Page 31: Uruchomienie Kamery Ip

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE (IEEE 802.3af). Możliwe jest również zasilenie kamery z zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery.

  • Page 32: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie. 2.5. Konfiguracja parametrów przy użyciu przeglądarki internetowej Domyślne ustawienia sieciowe dla kamery NVIP-6F-6301-II to: 1. Adres IP = 192.168.1.200 2. Maska sieci - 255.255.255.0 3.

  • Page 33: Zalecenia Dotyczące Bezpieczeństwa Sieci

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.6. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 34: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW 3.1.
  • Page 35 NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli kamera w danej przeglądarce uruchamiana jest pierwszy raz, po zalogowaniu do kamery ukaże nam się obraz jak poniżej: Aby poprawnie obsługiwać kamery z poziomu przeglądarki, niezbędny jest dodatek NetIPCamera.

  • Page 36: Interfejs Www - Praca Z Kamerą

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Wyświetlanie obrazu na żywo 1. Zakładki menu kamery: • Podgląd - otwiera okno wyświetlania obrazu na żywo, • Ustawienia - otwiera menu ustawień kamery, •...

  • Page 37: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 7. Przyciski funkcyjne: Włącz/wyłącz podgląd na żywo Włącz/wyłącz audio Zrób zdjęcie Uruchom nagrywanie Cyfrowe przybliżenie obrazu Cyfrowe oddalenie obrazu Sterowanie PTZ 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Instalacja karty Micro SD Kamera obsługuje karty MicroSD o pojemności do 256GB.

  • Page 38: Opis Podłączenia Wejść I Wyjść Alarmowych

    Kamera IP Zasilanie Wyjście sygnalizatora Alarmowe (-) ALM-COM 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery NVIP-6F-6301-II marki NOVUS umożliwiają resetowanie ustawień: • programowo (z poziomu przeglądarki) • programowo (z poziomu NMS IPTool) • sprzętowo (przy użyciu przycisku reset (RST)) 6.1. Programowe przywracanie ustawień fabrycznych kamery z poziomu przeglądarki Przywracanie ustawień...

  • Page 39: Przywracanie Ustawień Fabrycznych Z Poziomu Nms Iptool

    NVIP-6F-6301-II Skrócona instrukcja obsługi wersja 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.2. Programowe przywracanie ustawień fabrycznych kamery z poziomu NMS IP Tool Użytkownik ma również możliwość przywrócenia ustawień fabrycznych kamery za pomocą programu NMS IPTool ( wersja 3.5 lub wyższa). Aby to zrobić należy znaleźć kamerę na liście dostępnych urządzeń, a następnie po prawej stronie wiersza w którym znajduje się...
  • Page 40 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com www.novuscctv.com/pl 2022-03-23 DK MK...
