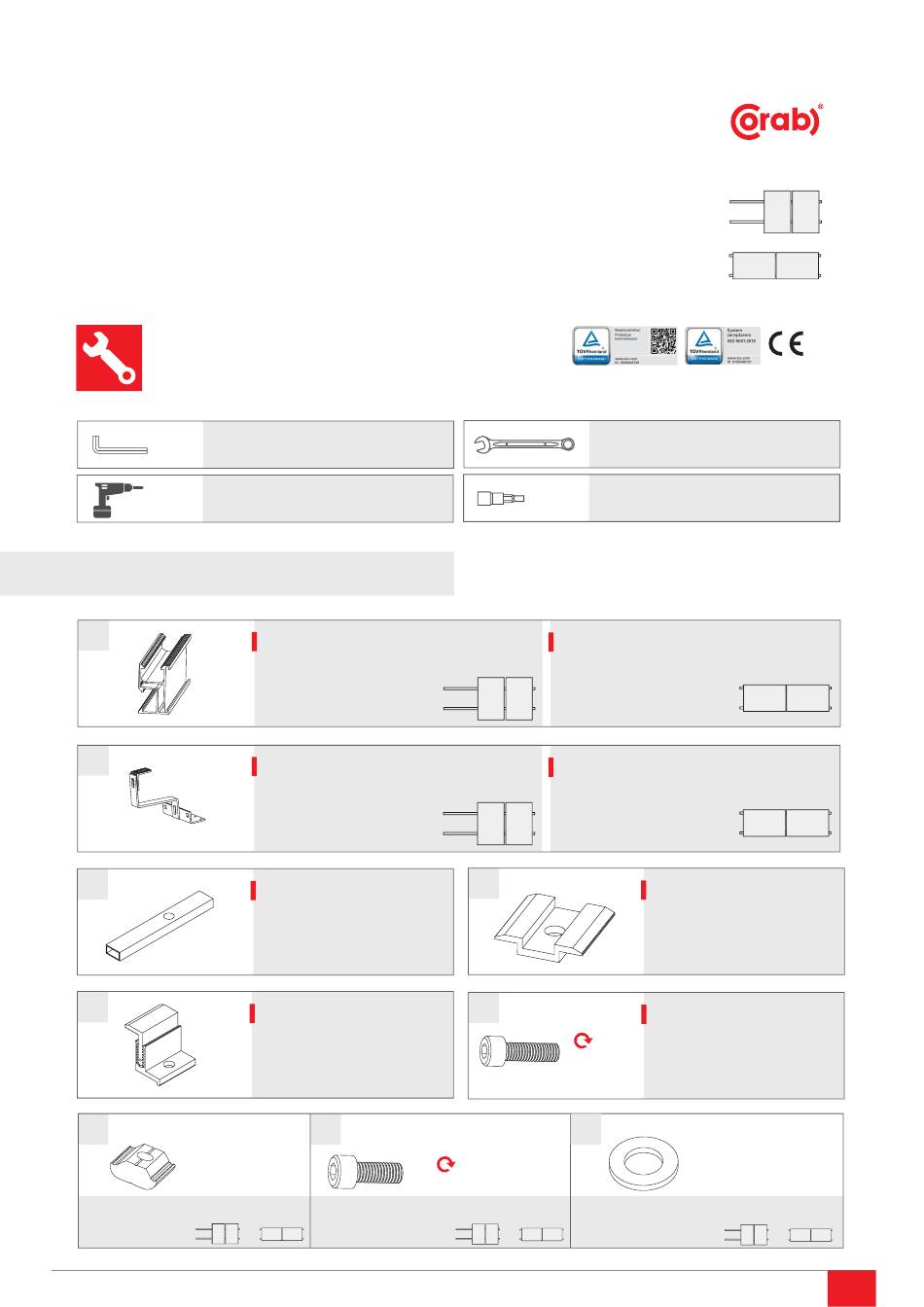

CORAB D-015 D-016
INSTRUKCJA MONTAŻU
Dach skośny
dachówka ceramiczna
moduły pionowo/poziomo
dla 4 modułów
Narzędzia potrzebne do montażu/Tools needed for installation
rozmiar/size 6
wkrętarka/screwdriver
Elementy/elements
A
B
C
x2
E
x4
G
x10
M694
Nakretka do szyny KLIK AL/
click nut
01D015/2019/DP
INSTALLATION MANUAL
Sloped roof
tile
portrait/landscape modules layout
for 4 modules
x4
XPF-SM040
Szyna montażowa/mounting rail
SM-31×50/2060 AL
aluminium/aluminum
x10
XPF_UR007
Uchwyt montażowy regulowany/
Mounting bracket adjustable
stal nierdzewna/stainless steel
XPF_L004
Łącznik szyny LS AL/
Assemply cross clamp
aluminium/aluminum
Klema końcowa/
End clamp
aluminium/aluminum
H
17 Nm
x26
M485
M8x20 DIN 912 A2
rozmiar/size 15 mm
koncówki-bity imbusowe/
screwdriver bits
XPF-SM045
Szyna montażowa/mounting rail
SM-31×50/3500AL
aluminium/aluminum
XPF_UR007
Uchwyt montażowy regulowany/
Mounting bracket adjustable
stal nierdzewna/stainless steel
D
x6
F
17 Nm
x6
I
x14
x20
M484
M8 DIN 125
x4
x16
Klema środkowa KS AL/
Mid clamp
aluminium/aluminum
M681
M8x50 DIN 912 A2
x10
x16
1
Advertisement
Related Manuals for CORAB D-015
Summary of Contents for CORAB D-015
- Page 1 CORAB D-015 D-016 INSTRUKCJA MONTAŻU INSTALLATION MANUAL Dach skośny Sloped roof dachówka ceramiczna tile moduły pionowo/poziomo portrait/landscape modules layout dla 4 modułów for 4 modules Narzędzia potrzebne do montażu/Tools needed for installation rozmiar/size 15 mm rozmiar/size 6 koncówki-bity imbusowe/ wkrętarka/screwdriver...
- Page 2 M537 M539 M10x20 DIN603 A2 M10 DIN6923 A2 Maksymalna odległość między punktami podparć = 1200 mm. Maksymalna odległość końca szyny od ostatniego podparcia = 300 mm Max distance between points of support = 1200 mm Max distance between end of rail and last point of support = 300 mm Montaż/Installation dachówka/tile wkręty do drewna/...
- Page 3 Podkładka sprężysta/ Spring washer Podkładka sprężysta/ Spring washer 01D015/2019/DP...
- Page 4 01D015/2019/DP...
