Hoshino Gakki Tama COBRA CLUTCH HH905XP Instruction Manual

COBRA CLUTCH INSTRUCTION MANUAL
COBRA CLUTCH 取扱い説明書

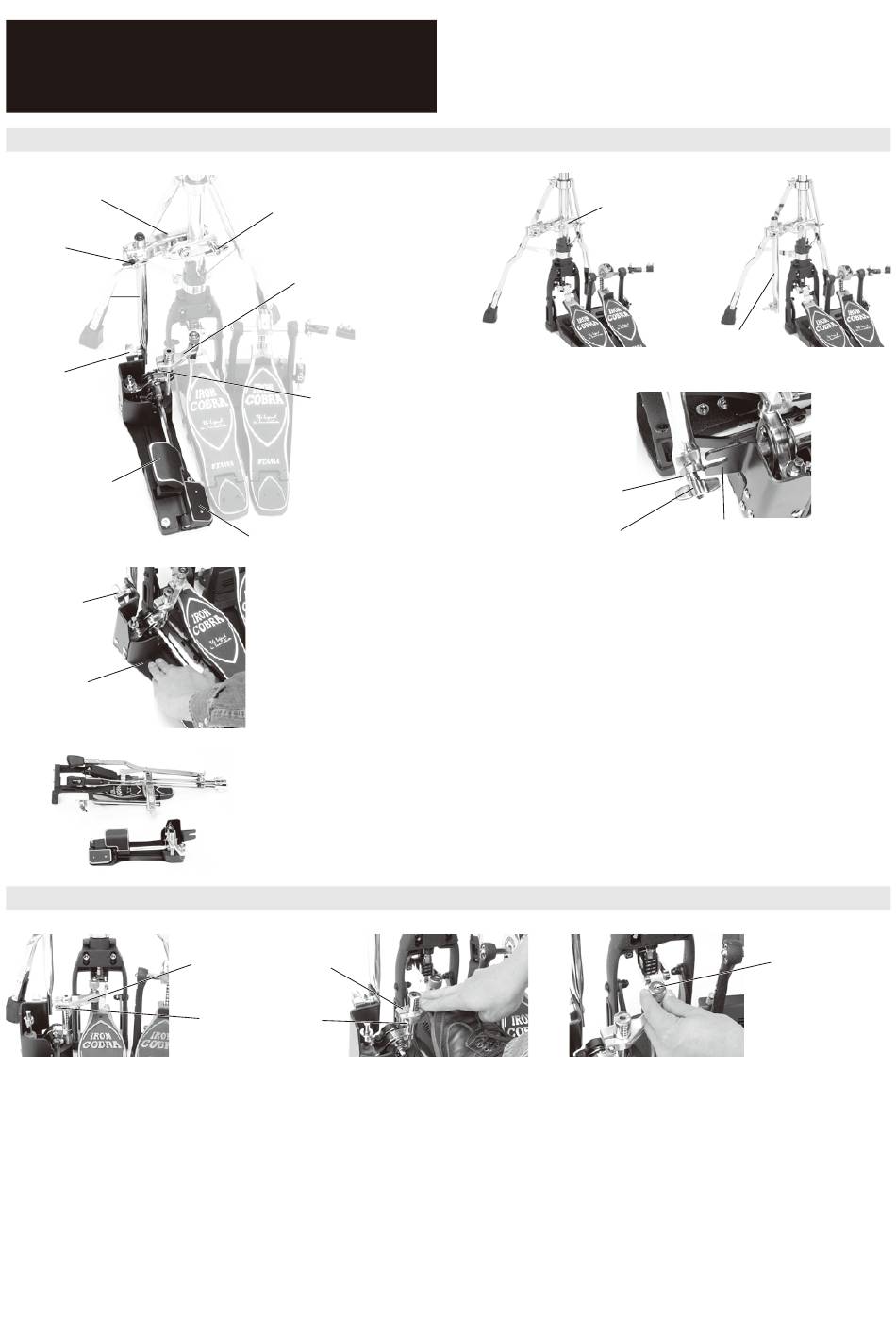

How to set up / セッティング
(Photo.1 / )
写真1
Multi Clamp
マルチクランプ
T-Nut (C)
T ナット（C）
Connecting Pipe
コネクティング・パイプ
T-Nut (A)
T ナット（A）
Locking Pedal (1)
ロッキング・ペダル（1）
(Photo.5 / )
写真5
T-Nut (A)
T ナット（A）
Base Plate
ベースプレート
(Photo.6 / )
写真6
Adjustments / 各部の調整
(Photo.7 / )
写真7

1. Adjusting the tightness of the hi-hat cymbals

The tightness of the hi-hat cymbals can be adjusted to achieve the desired sound setting when the Cobra Clutch is locked.
• With the Square Head Bolt (3-1) loosened, adjust the height of the hi-hat cymbals as well as the clearance between top and bottom cymbal.
• Close and lock the Locking Pedal once. Next, close the hi-hat cymbals using the hi-hat pedal. Without releasing the hi-hat cymbals, push down the Footboard
Locking Arm (3) to lock-in the footboard and then tighten the Square Head Bolt (3-1) (Photo.8).
• Check the tightness of the hi-hat cymbals. If you prefer a tighter setting, turn the Fine Adjustment Knob (3-2) clockwise. If you prefer a looser setting such as half-
open, turn the Fine Adjustment Knob (3-2) counterclockwise (Photo.9).
• Check the Release Pedal to make sure it allows the hi-hat cymbals to open.
1. ハイハットシンバルの締まり具合の調整
Cobra Clutch でハイハットをロックした状態での、シンバルの締り具合を調整します。
•
角頭ボルト（3-1）を緩めた状態で、ハイハットシンバルの高さと 2 枚のシンバルの間隔を好みの位置に合わせて下さい。
•
ロッキングペダルを踏み込みます。次にハイハットスタンドのフットボードを踏み込み、シンバルを閉じて下さい。その状態でフットボード固定アーム（3）を指で押し下げ、角頭
ボルト（3-1）を締め付けます。 （写真 8）
•
ロックされた状態のハイハットシンバルの締まり具合を、スティックで叩いて確認してください。タイトにしたい場合は、微調整ノブ（3-2）を右に回します。ハーフオープンのような
ルーズな状態にしたい場合はノブ（3-2）を左に回して調整してください。 （写真 9）
•
解除ペダルを踏み込んだ時にロッキングプレートが上がり、ハイハットが開くことを確認してください。
T-Nut (B)
T ナット（B）
Footboard Locking Arm (3)
フットボード固定アーム（3）
Square Head Bolt (3-1)
角頭ボルト（3-1）
Release Pedal (2)
ロック解除ペダル（2）
• After you find the desired position of your hi-hat stand, attach the Multi Clamp to the bottom section of the hi-hat
stand (Photo.2).
• Insert the Connecting Pipe in the Multi Clamp and tighten the T-Nut (Photo.3).
• Loosen the T-Nut (A) and engage the Cobra Clutch and the Connecting Pipe by sliding the Fixing Plate all the
way in (Photo.4).
• The three T-Nuts (A) - (C) must be loosened before adjusting the position of the Cobra Clutch. Then, make sure
the unit sits on the floor securely.
• Move the Cobra Clutch to the desired position. Then, holding the Base Plate (Photo.5), tighten the T-Nuts (A),
(B), then (C).
• It will save time in future set-ups if you able to leave the Multi-Clamp and the Connecting Pipe attached to the
hi-hat stand after teardown (Photo.6).
•
ハイハットスタンドを任意の位置にセットし、付属のマルチクランプをスタンド下部に取り付けます。 （写真 2）
•
コネクティングパイプをマルチクランプのもう一方に仮に固定します。 （写真 3）
•
T ナット（A）を緩め、本体先端の固定プレートをラウンドワッシャーとコネクティングパイプの間に挟みこむようにして
前にスライドします。 （写真 4）
•
セッティング位置の微調整をします。T ナット（A）〜（C）を少し緩め、本体のベースプレートがしっかりと接地している
事を確認してください。
•
好みの位置が決まったら、ベースプレートを左手で下に押さえながら（写真 5）T ナットを （A）〜（C）の順に締め付けます。
•
マルチクランプとコネクティングパイプをハイハットスタンドに付けたままにしておけば、T ナット（A）を緩めるだけで
簡単に取り外しが出来ます。 （写真 6）
P ( h
Footboard Locking Arm (3)
フットボード固定アーム（3）
Square Head Bolt (3-1)
角頭ボルト（3-1）
Thank you for your purchase of this TAMA Cobra Clutch Hi-hat attachment. To get
the most out of this product and ensure safety, please read this instruction manual
carefully before assembly. Store the manual in a covenient place for future reference.
この度は、TAMA COBRA クラッチをお買い上げ頂き、誠にありがとうございます。製品
の機能を十分に発揮して安全にお使いいただくために、 組み立て前に本説明書を必ずお読み
ください。また、本書は大切に保管して下さい。
P ( h o o t 2 . /
写真2
Round Washer
ラウンドワッシャー
o o t 8 . / )
写真8
) P ( h
Multi Clamp
マルチクランプ
Connecting Pipe
コネクティング・パイプ
(Photo.4 / )
写真4
T-Nut (A) Fixing Plate
T ナット（A） 固定プレート
P ( h o o t 9 . / )
写真9
o o t 3 . / )
写真3
Fine Adjust Knob (3-2)
微調整ノブ（3-2）
