SCM Cuno 2 Aqua Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OEM Manual (EN)
Version UMT/WG T-BT OEM rev. 3.0 date 08/10/2021
OEM-Handbuch (DE)
Version UMT/WG T-BT OEM Rev. 3.0 Datum 08/10/2021
Manuel OEM (FR)
Version UMT/WG T-BT OEM rév. 3.0 date 08/10/2021
Manufactured by SCM REF AB - Sweden
EN
DE
FR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cuno 2 Aqua and is the answer not in the manual?

Questions and answers

Related Manuals for SCM Cuno 2 Aqua

Summary of Contents for SCM Cuno 2 Aqua

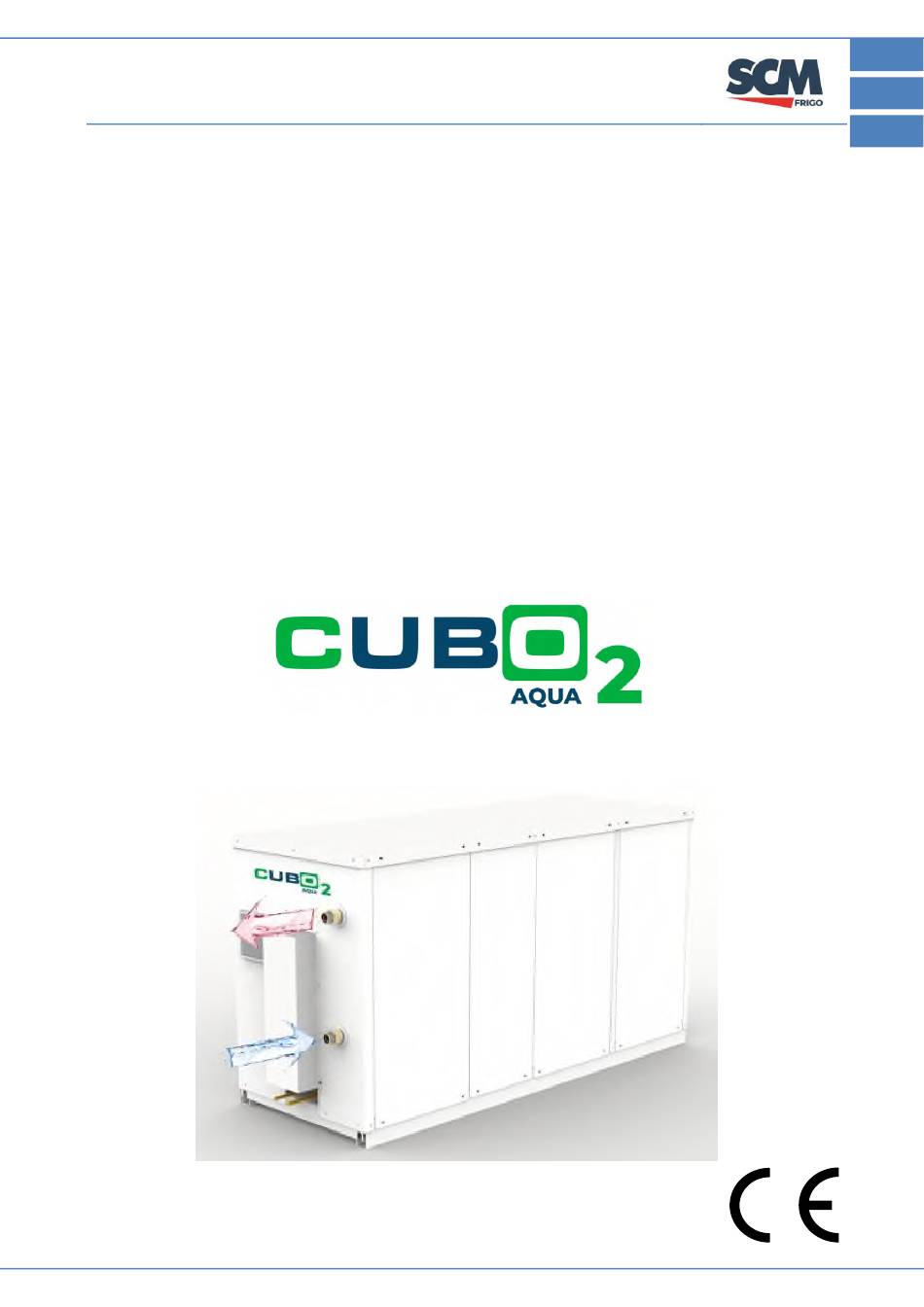

  • Page 1 OEM Manual (EN) Version UMT/WG T-BT OEM rev. 3.0 date 08/10/2021 OEM-Handbuch (DE) Version UMT/WG T-BT OEM Rev. 3.0 Datum 08/10/2021 Manuel OEM (FR) Version UMT/WG T-BT OEM rév. 3.0 date 08/10/2021 Manufactured by SCM REF AB - Sweden...
  • Page 3 OEM Manual – CUBO AQUA OEM Manual (EN) Version UMT/WG T-BT OEM rev. 3.0 date 08/10/2021 Manufactured by SCM REF AB - Sweden UMT/WG T BT Rev3.0 – 08/10/2021 Pag. 1-EN...
  • Page 4 OEM Manual – CUBO AQUA Manual Guide POINT 1-2 > INTRODUCTION & SAFETY POINT 3-6 > UNIT DESCRIPTION POINT 7 > COMMISSIONING POINT 8 > SOFTWARE – USER INTERFACE POINT 9 > SERIAL COMMUNICATIONS POINT 10 > MAINTENANCE POINT 11-13> ALARMS AND TROUBLES POINT 14-21>...

  • Page 5: Table Of Contents

    OEM Manual – CUBO AQUA Contents Introduction ..................................4 Safety issues with CO - Safe handling ........................... 4 Precaution ................................. 4 Unit description & Main components ..........................6 Unit installation ................................. 7 Piping details ..................................8 Pipe Connections (Multi-Split) ..........................8 Oil traps ..................................

  • Page 6: Introduction

    Due to the high thermal coefficient of expansion of liquid CO2, fluid pipes must not be blocked.  All SCM units are protected against overpressure with pressure relief valves when required according to EN378 and PED.
  • Page 7 OEM Manual – CUBO AQUA  Use of unsuitable components or those designed for HFC refrigerant may cause serious incidents such as equipment failure and rupture of the refrigerant cycle.  Securely place the cover on the electrical box and enclosure panel. Incomplete attachment may lead to penetration of water and living creatures, meaning potential current leak and fire/electrical shock.

  • Page 8: Unit Description & Main Components

    OEM Manual – CUBO AQUA Unit description & Main components Low temperature condensing unit is equipped with 2 BLDC compressors having the same size. They work as in a booster system. One compressor is taking in charge the evaporation pressure control for the low temperature refrigerated devices.

  • Page 9: Unit Installation

    OEM Manual – CUBO AQUA Unit installation  The unit has been designed for outdoor installation.  Respect distances for correct operation/ maintenance.  In the case of several units in series or in parallel mode, respect the minimum distances for properly maintenance.

  • Page 10: Piping Details

     For Multi-Split system the collector must be properly sized and installed in a horizontal position  SCM Frigo recommends connection with up to 3 remote evaporators, and maximum suction pipe length of 20 meters to each evaporator.  Liquid line must be properly sized to supply the farther evaporators (liquid velocity < 1 m/s is suggested).

  • Page 11: Test And Inspection Before Start-Up

    OEM Manual – CUBO AQUA Test and inspection before start-up 6.1 Control of the unit tightness All units are pressure tested and checked for leaks. Each unit is delivered with a nitrogen charge pressure of 2 bar. It is recommended before proceeding with the installation, to check the pressure of the refrigeration system of the unit using a suitable manifold gauge in order to detect possible leaks.

  • Page 12: Inspection Of The Water Loop

    OEM Manual – CUBO AQUA Prack HECU Display Prack HECU Controller Protection Main switch 6.4 Inspection of the water loop The cooling of the discharge gas coming from the compressor is occurring inside the PHE Gas Cooler. The PHE installed in the CUBO2 AQUA is a Gas-Water heat exchanger and the water flow is controlled by a 3Way Modulating Valve according to the Gas Cooler outlet temperature.

  • Page 13: Commissioning

    OEM Manual – CUBO AQUA Commissioning The unit leaves the factory without being filled with refrigerant. The compressor and receiver are pre-charged with oil. The customer is responsible for charging the system with CO2 and adding more oil (only if strictly necessary).

  • Page 14: Refrigerant & Oil Charging

    7.2.1 Oil charge  All CUBO AQUA are equipped by SCM with an additional pre-charged of 250ml of Oil (type PAG VG100) in the receiver. This info is highlighted with a label applied in the switch panel door.  Take care to avoid moisture ingress. PAG oil is extremely hygrosopic! Oil type approved is DAPHNE PZ100S or RENISO PAG100.

  • Page 15: Estimation Of The Refrigerant Charge

    OEM Manual – CUBO AQUA 11. Open ball valve 3 in the CDU (90 on circuit diagram) 12. Switch ON the unit (using ON/OFF command) 13. Recharge some additional refrigerant (same quantity removed from liquid line) 7.2.3 Estimation of the refrigerant charge To calculate the refrigerant quantity to charge in the system you should know: ...
  • Page 16 OEM Manual – CUBO AQUA Using this diagram you can calculate refrigerant charge related to the evaporator inner volume. Evaporator Volume (dm3) Using this diagram you can calculate refrigerant charge related to the pipe diameter and length. You can refer even to the following table. Pipe length (m) Liquid line...

  • Page 17: Charging Procedure

    OEM Manual – CUBO AQUA Total System Charge Receiver / Gas Cooler / Liquid line/ Evap 3.9 kg ≤7.2kg Is charge >4kg (min charge)? Charge < 4 kg 3.9 kg Total refrigerant to charge is 4kg. Example 2 Receiver Standing charge 2.4 kg PHE Gas cooler Standing charge...

  • Page 18: User Interface And Main Software Features

    OEM Manual – CUBO AQUA  Charge R744 vapour into the system to a pressure of 10 bar g then liquid charge into the liquid line service port until you have charged the amount specified by the charge estimator.  Charge CO2 liquid only from liquid line. ...
  • Page 19 OEM Manual – CUBO AQUA Scroll a list upwards or increases the value D Current Time and date. highlighted by the cursor. Scroll a list downwards or decreases the E Operation Suction pressure (bar). value highlighted by the cursor. Enters in the selected submenu or confirms F Outlet Gas Cooler pressure (bar).

  • Page 20: On/Off Unit

    OEM Manual – CUBO AQUA 8.2 On/Off unit Even if the unit is powered, it will stay in stand-by (regulation OFF) until the user turns-on the regulation (regulation ON). The main steps to switch ON the regulation are reported here below: From main menu, press “Enter”...

  • Page 21: Regulation Set Point

    OEM Manual – CUBO AQUA 8.3 Regulation set point Select “Compressor” and press “Enter” Select “Regulation” and press “Enter If there are no serial communication between the CDU and the remote evaporators, compressor will be managed with a fixed setpoint. Suction set point request.

  • Page 22: Mpxpro And Ultracella/Evo Carel Configuration

    OEM Manual – CUBO AQUA MPXPRO and ULTRACELLA/EVO CAREL configuration.  When unit is connected to evaporator controller via RS485, regulation type switch automatically from fixed to floating set-point. Select “Evaporator” and press “Enter” Select “Configuration” and press “Enter” Type of controllers connected to the CDU Number of evap.

  • Page 23: Mpxpro And Ultracella/Evo Carel Regulation

    OEM Manual – CUBO AQUA Connection to ULTRACELLA 8.5 MPXPRO and ULTRACELLA/EVO CAREL regulation Select “Evaporator” and press “Enter”. Select “Regulation” and press “Enter”. Regulation setpoint Differential Offset, below the setpoint, to switch off the regulation (Smooth Lines) Maximum superheat offset (Smooth Lines) Superheat setpoint Control valve: Proportional gain Control valve: Integral time...

  • Page 24: Serial Communication (Psd Drivers, Evaporators And Supervisory System)

    OEM Manual – CUBO AQUA Serial Communication (PSD drivers, Evaporators and Supervisory System) 9.1 Communication with evaporators (features and requirements) CUBO2 AQUA condensing unit is managed by HECU controller (Carel). In case the controllers used to manage the refrigerated units are Carel (MPXPRO or ULTRACELLA), they can be connected via RS485 serial line to the HECU.

  • Page 25: Serial Connections And Wirings

    OEM Manual – CUBO AQUA 9.2 Serial connections and wirings MPXPRO/ULTACELLA connector to use for the serial connection with HECU (RX-, RX+, REF) Carel Controller Connection Port Note Terminals: GND, Tx/Rx+, Tx/Rx- MPXPRO Modbus, 19200bps Terminals 52, 53, 54 ULTRACELLA Modbus, 19200bps UMT/WG T BT Rev3.0 –...

  • Page 26: Recommended Annual Checks

    OEM Manual – CUBO AQUA Recommended Annual Checks These checks should be carried out in conjunction with the customers’ requirements. Compressor and Inverter Check The compressor should inspected: Check tightness of all electrical terminals.  Check compressor bolting to the base ...
  • Page 27 OEM Manual – CUBO AQUA front of PRV in order to avoid a pressure increases in the receiver. You might keep the pressure monitored installing a pressure gauge in the liquid service port 5. Shut off the sealed ball valve 99 6.
  • Page 28 OEM Manual – CUBO AQUA General overview A general inspection should be carried out Carry out a full system leak test  Repair any missing or broken insulation  Check functionality electrical  components Check functionality of pack anti-vibration  mounts Check all pipework and supports ...

  • Page 29: List Of Alarms

    OEM Manual – CUBO AQUA List of alarms When an alarm occurs in the controller the alarm icon in the user display will be switched ON and it will start to blink ( To get more alarm details you should check the alarm masks available in the display. These mask contains several information (date and time, description, suct.
  • Page 30 OEM Manual – CUBO AQUA Mask Serious Normal Topic Description Action Delay Reset index alarm alarm Gas cooler pressure probe broken No action on the regulation or disconnected. The opening of HPV valve ALA02 Gas cooler pressure probe broken, will be fixed at a safety No delay Automatic disconnected or not properly...
  • Page 31 OEM Manual – CUBO AQUA Mask Serious Normal Topic Description Action Delay Reset index alarm alarm Low condensing pressure alarm. Settable Shut off the Gas Cooler ALB03 Gas Cooler pressure is lower than (by mask Automatic 3Way Valve the threshold set in the mask De07 De03) High condensing pressure alarm.
  • Page 32 OEM Manual – CUBO AQUA Mask Serious Normal Topic Description Action Delay Reset index alarm alarm alarm threshold settable by mask made in mask Cbe42 and Fhb28 Fhb28) Warning low superheat. Suction SH of MT/LT compressor No action (it is just a ALW10 lower than alarm threshold (set on No delay...
  • Page 33 OEM Manual – CUBO AQUA Mask Serious Normal Topic Description Action Delay Reset index alarm alarm minutes) Parallel compressor envelop alarm. Compressor is working out of Settable Shut Off Parallel ALP04 admitted envelope. The current by mask Automatic compressor operating zone is reported in the Cbg55 same mask Parallel compressor high discharge...
  • Page 34 OEM Manual – CUBO AQUA Mask Serious Normal Topic Description Action Delay Reset index alarm alarm ALW50- Store number: Stepper driver Display only (refer to 63-76- communication error MPXPRO / Ultracella user manual) ALZ02 ALW51- Store number: Stepper motor error Display only (refer to 64-77- MPXPRO / Ultracella user...

  • Page 35: Psd (Power+) Alarm Code

    OEM Manual – CUBO AQUA 11.2 PSD (Power+) alarm code In the below table we reported a quick description about the PSD alarm code could occur in the unit with the possible causes and solutions. The PSD (Power+) alarm code is reported in the alarm masks or in the alarm logs (please find an example in the below picture).
  • Page 36 OEM Manual – CUBO AQUA Alarm Description Possible cause Solutions code - wrong parameters values or inadequate motor. Motor overtemperature The temperature detected by the PTC Reduce the motor load. thermistor corresponds to a resistance > Check motor cooling. 2600 ohm. Reserved (for future...

  • Page 37: Psd Led Status

    OEM Manual – CUBO AQUA Alarm Description Possible cause Solutions code Overload Alarm This alarm occurs when there Check power supply stability (this behaviour misalignment between the RUN command can happen if there are some undervoltage provide by the controller and the internal peak in the main power supply).

  • Page 38: Troubleshooting

    OEM Manual – CUBO AQUA Troubleshooting Symptom/alarm Possible Cause Check Probes alarm/ wrong - wrong connection Check connection reading - wrong configuration configuration of the probe: - wrong range (for pressure probe) - type of probe - wrong type of probe - wirings - wrong placement of probe - probes range (min and max)

  • Page 39: Compressor Envelope

    OEM Manual – CUBO AQUA RPRV valve. This can happen in case of an overcharge of refrigerant Compressor Envelope Compressor envelope zone consists in the safety area (Suction/discharge pressure) where compressor is allowed to run without problem. Envelope Description Zone # Inside envelope High compressor ratio High condensing pressure...

  • Page 40: Refrigerant Drawing (P&I)

    OEM Manual – CUBO AQUA Refrigerant drawing (P&I) PARALLEL Pos. Ref. Description Note 1 Note 2 1 (MC1L) Rotary Compressor LT 1 (MC1) Rotary Compressor Paral. 2 (AIN1L) Inverter LT 2 (AIN1) Inverter Paral. Gas Cooler PHE 3 Way Valve Refrigerant filter Dryer 65 (SPH1L) HP safety switch LT...

  • Page 41: Hecu Controller Layout

    OEM Manual – CUBO AQUA HECU Controller layout Analog Inputs Digital Inputs Analog Ouput Digital Ouput Discharge temp. LT ON/OFF remote Modulating NO1-C1 Serious alarm Valve (Water In Ambient temperature High pressostat NO2-C2 By-pass solenoid valve (Water-In temp) alarm Paral Suction temp.

  • Page 42: Terminals Blocks Connection

    OEM Manual – CUBO AQUA Terminals blocks connection  BMS serial connection, use terminal blocks: R-; R+; G.  On/off remote, use terminal blocks: DI1; GND3 (Remove bridge also present).  Remote digital alarm, use terminal blocks: NO1; C (closed in case of alarm). ...

  • Page 43: General Information And Limits

    OEM Manual – CUBO AQUA General information and limits General Characteristics Cubo2 AQUA line UMT/WG T 030 BT DX UMT/WG T 045 BT DX UMT/WG T 067 BT DX UMT/WG T 100 BT DX models R744 (CO2) Refrigerant 1x DY30N1F-10FU - BT 1x DY67L1F-10FU - BT Compressor Toshiba...
  • Page 44 OEM Manual – CUBO AQUA All connection must be done by qualified persons according to legal standards in force in the relevant countries and to EN-60204-1. Supply cable must be connected on terminal of upstream main switch. Connect wire of ground (PE), from specific terminal block to system protection. Pag.

  • Page 45: Cooling Capacity Table

    OEM Manual – CUBO AQUA Cooling capacity Table T_water_i Evaporation Temperature [°C] n [°C] Cooling Cooling Cooling Cooling Capacity [W] Capacity [W] Capacity [W] Capacity [W] 2315 1937 1,20 2814 2117 1,33 3119 2160 1,44 3558 2247 1,58 2315 1857 1,25 2814 2051...
  • Page 47 OEM-HANDBUCH – CUBO AQUA OEM-Handbuch (DE) Version UMT/WG T-BT OEM Rev. 3.0 Datum 08/10/2021 Hergestellt von SCM REF AB - Schweden UMT/WG T BT Rev3.0 – 08/10/2021 Seite 1-DE...
  • Page 48 OEM-HANDBUCH – CUBO AQUA Anleitungshandbuch PUNKT 1-2 > EINLEITUNG UND SICHERHEIT PUNKT 3-6 > BESCHREIBUNG DER EINHEIT PUNKT 7 > INBETRIEBNAHME PUNKT 8 > SOFTWARE – BENUTZERSCHNITTSTELLE PUNKT 9 > SERIELLE KOMMUNIKATIONEN PUNKT 10 > WARTUNG PUNKT 11-13> ALARME UND STÖRUNGEN PUNKT 14-21 >...
  • Page 49 OEM-HANDBUCH – CUBO AQUA Inhalt Einleitung ................................... 4 Sicherheitsbestimmungen zu CO - Sicherer Umgang ....................4 Vorsicht ..................................4 Beschreibung der Einheit und der Hauptkomponenten ....................6 Installation der Einheit..............................7 Details der Rohrleitungen ..............................8 Anschlüsse der Rohrleitungen (Multi-Split oder Abzweigung) ................8 Siphons ..................................

  • Page 50: Einleitung

    Expansionkoeffizienten von flüssigem CO2 müssen die Flüssigkeitsleitungen nicht blockiert werden.  Alle Einheiten von SCM werden gegen Überdruck durch Auslassventile (PRV) gemäß EN378 und PED geschützt.  Aufgrund des hohen Drucks, den das System während des Betriebs erreichen kann, muss auf den Anschluss und die Feineinstellung besonders Sorgfalt verwendet werden.
  • Page 51 OEM-HANDBUCH – CUBO AQUA  Die Leitungen, Komponenten und Werkzeuge sollten für die Verwendung mit R744 (Kältemittel CO2) geeignet sein.  Die Verwendung von ungeeigneten Komponenten oder solchen, die für das Kältemittel HFKW ausgelegt sind, können zu ernsthaften Unfällen, Ausfall der Ausrüstung oder Unterbrechung des Kältemittelzyklus führen.

  • Page 52: Beschreibung Der Einheit Und Der Hauptkomponenten

    OEM-HANDBUCH – CUBO AQUA Beschreibung der Einheit und der Hauptkomponenten Der Niedertemperaturverflüssigungssatz ist ausgestattet mit zwei BLDC-Kompressoren mit der gleichen Größe. Sie arbeiten wie ein Booster-System. Ein Kompressor übernimmt die Kontrolle des Verdampfungsdrucks für die mit niedriger Temperatur gekühlten Geräte. Der andere Kompressor (PARALLEL) kontrolliert den Druck des Sammlers.

  • Page 53: Installation Der Einheit

    OEM-HANDBUCH – CUBO AQUA Installation der Einheit  Die Einheit wurde für die Outdoor-Installation konzipiert.  Für den korrekten Betrieb / die korrekte Wartung, die Abstände einhalten.  Bei mehreren Einheiten in Reihe oder parallel die Mindestabstände für die ordnungsgemäße Wartung einhalten.

  • Page 54: Details Der Rohrleitungen

     Für das Multi-Split-System muss der Kollektor richtig dimensioniert und in horizontaler Position installiert werden.  SCM Frigo empfiehlt die Verbindung mit bis zu drei entfernten Verdampfern und eine max. Länge der Ansaugleitung der einzelnen Verdampfer von 20 Metern.  Die Flüssigkeitsleitung muss richtig dimensioniert werden, um die entferntesten Verdampfer zu speisen (empfohlene Flüssigkeitsgeschwindigkeit <...

  • Page 55: Test Und Inspektion Von Der Inbetriebnahme

    OEM-HANDBUCH – CUBO AQUA Test und Inspektion von der Inbetriebnahme 6.1 Kontrolle der Dichtigkeit des Systems Für alle Einheiten werden eine Drucktest und eine Leckkontrolle vorgenommen. Alle Einheiten werden mit einem Stickstofffülldruck von 2 bar geliefert. Wir empfehlen daher, vor der Installation den Druck des Kühlsystems mit einem geeigneten Manometer zu überprüfen, um eventuelle Lecks festzustellen.

  • Page 56: Management Des Systems. Konfigurierung Der Steuerungen

    OEM-HANDBUCH – CUBO AQUA 6.3 Management des Systems. Konfigurierung der Steuerungen Die Einheit ist ausgestattet mit einer Carel prackCO2 HECU Steuerung, die die Betriebsparameter wie folgt steuert:  Steuerung des NT-Kompressors in Abhängigkeit vom Ansaugdruck  3-Wege-Ventil zur Modulation des Wasserflusses im PHE-Gaskühler, um die Auslasstemperatur des Gaskühlers einige Grad über der Wassereinlauftemperatur zu halten ...

  • Page 57: Erdungsanschluss

    OEM-HANDBUCH – CUBO AQUA Der im CUBO AQUA installierte PHE ist ein Gas-Wasser-Wärmetauscher und der Wasserfluss wird durch ein 3-Wege-Modulationsventil entsprechend der Austrittstemperatur des Gaskühlers gesteuert. Vor dem Einschalten des Verflüssigungssatzes ist es wichtig, dass die Wasserschleifenseite ordnungsgemäß funktioniert (sowohl die Zirkulation, als auch die Wassertemperatur). Die empfohlene Wassereinlasstemperatur (im GC PHE) liegt bei + 7°C bis + 37°C Grad.

  • Page 58: Details Der Sw-Funktion "Vacuum

    7.2.1 Einfüllen von Öl  Alle CUBO AQUA werden von SCM mit einer zusätzlichen Vorfüllung von 250 ml Öl (Typ PAG VG100) im Sammler versehen. Diese Info wird durch einen Aufkleber in der Tür der Schalttafel hervorgehoben.  Das Eindringen von Feuchtigkeit vermeiden. PAG-Öl ist extrem hygroskopisch! Der genehmigte Öltyp ist DAPHNE PZ100S oder RENISO PAG100.

  • Page 59: Berechnung Der Kältemittelfüllung

    OEM-HANDBUCH – CUBO AQUA 2. Warten Sie, CUBO2 Aqua abpumpt (Verdampferentleerung mit Kältemittelsammlung im Sammler) und die Kompressoren ausschaltet. 3. Den Verflüssigungssatz ausschalten (mit ON/OFF-Befehl auf dem Display) 4. Kugelventil 3 in dem Verflüssigungssatz schließen (90 auf dem Schaltplan). 5. Das elektronische Expansionsventil des Verdampfers Carel-Magnet oder geeignetem...
  • Page 60 OEM-HANDBUCH – CUBO AQUA Unabhängig vom Resultat der Berechnung beträgt das empfohlene Minimum CO -Ladung 4 kg. Bei Schätzungen, die höher als 4 kg sind, muss die eingefüllte CO -Menge der geschätzten entsprechen. Die maximal zulässige CO -Ladung muss garantieren, dass im Falle des Abpumpens bei EEV vor den Verdampfern, das Kältemittel im Inneren des Sammlers 7,2 kg nicht überschreitet.
  • Page 61 OEM-HANDBUCH – CUBO AQUA Flüssigkei tsleitung K65 - 120 bar 3/8’’(gr) K65 – 1060 1140 1220 1300 1380 1470 1550 1630 120 bar 1/2’ (gr) K65 – 80 1070 1160 1250 1340 1420 1510 1600 1690 1780 bar 1/2’ (gr) Beispiel zur Berechnung der geschätzten Kältemittelfüllung Beispiel 1 Sammler...
  • Page 62 OEM-HANDBUCH – CUBO AQUA Seite 16-DE UMT/WG T BT Rev3.0 – 08/10/2021...

  • Page 63: Einfüllverfahren

    OEM-HANDBUCH – CUBO AQUA 7.2.4 Einfüllverfahren  Zum Einfüllen Anschluss 1/4SAE (7/16”- 20UNF) am Wartungsventil verwenden (PS120bar - CASTEL 6110E/X15) Wichtige Hinweise zum Verfahren zum Einfüllen von CO2:  Es muss CO2 mit Reinheitsklasse N4.0 oder vergleichbar oder mit Feuchtigkeitsgehalt <10 ppm verwendet werden.

  • Page 64: Benutzerschnittstelle Und Hauptsoftwarefunktionen

    OEM-HANDBUCH – CUBO AQUA Benutzerschnittstelle und Hauptsoftwarefunktionen 8.1 Benutzerschnittstelle Hersteller PW: 1234 Bedeutung der Taste Bedeutung der Anzeige Zeigt die Liste er aktiven Alarme an und A Preset und manueller Betrieb für bietet Zugriff auf den Alarm-Log. aktiven Alarm Durch Drücken von mehr als 5 Sekunden werden alle bestätigten Alarme zurückgestellt.

  • Page 65: On/Off Einheit

    OEM-HANDBUCH – CUBO AQUA 8.2 On/Off Einheit Auch wenn die Einheit eingeschaltet ist, bleibt sie in Standby (Regelung OFF), bis der Benutzer die Regelung einschaltet (Regelung ON). Die Hauptschritte für die Einschaltung der Regelung werden im Folgenden angegeben: Im Hauptmenü die Taste “Enter” drücken und das Passwort eingeben (siehe Maske A). Anmerkung.

  • Page 66: Einstellungssollwert

    OEM-HANDBUCH – CUBO AQUA 8.3 Einstellungssollwert “Compressor“ (Kompressor) auswählen und “Enter” drücken. “Regulation“ (Einstellung) auswählen und “Enter” drücken. Falls keine serielle Kommunikation zwischen dem Verflüssigungssatz und den entfernten Verdampfern vorhanden ist, wird der Kompressor mit dem festen Sollwert gesteuert. Anforderung des Ansaug-Sollwerts. P+I Einstellungsmodalität.

  • Page 67: Konfigurierung Von Mpxpro Und Ultracella/Evo Carel

    OEM-HANDBUCH – CUBO AQUA Konfigurierung von MPXPRO und ULTRACELLA/EVO CAREL  Wenn die Einheit via RS485 mit der Steuerung des Verdampfers verbunden ist, schaltet der Einstellungstyp automatisch von festem Sollwert auf fließenden Sollwert um. “Evaporator“ (Verdampfer) auswählen und “Enter” drücken. “Configuration”...

  • Page 68: Einstellung Von Mpxpro Und Ultracella/Evo Carel

    OEM-HANDBUCH – CUBO AQUA Verbindung zu ULTRACELLA 8.5 Einstellung von MPXPRO und ULTRACELLA/EVO CAREL “Evaporator“ (Verdampfer) auswählen und “Enter” drücken. “Regulation“ (Einstellung) auswählen und “Enter” drücken. Einstellungssollwert Differential Offset, unter dem Sollwert, zur Abschaltung der Regelung (Smooth Lines) Max. Offset Überhitzung (Smooth Lines) Überhitzungssollwert Kontrollventil: Proportionale Verstärkung Kontrollventil: Integrale Zeit...

  • Page 69: Serielle Kommunikation (Psd-Triebe, Verdampfer Und Überwachungssystem)

    OEM-HANDBUCH – CUBO AQUA Serielle Kommunikation (PSD-Triebe, Verdampfer und Überwachungssystem) 9.1 Kommunikation mit Verdampfern (Eigenschaften und Anforderungen) Der Verflüssigungssatz CUBO AQUA wird von der HECU-Steuerung (Carel) gesteuert. Falls die Steuerungen, die für die Kälteaggregate verwendet werden, ebenfalls von Carel sind (MPXPRO oder ULTRACELLA), können sie über die serielle Leitung RS485 an HECU angeschlossen werden.

  • Page 70: Serielle Verbindungen Und Verkabelungen

    OEM-HANDBUCH – CUBO AQUA 9.2 Serielle Verbindungen und Verkabelungen Steckverbindung MPXPRO/ULTRACELLA, die für die serielle Verbindung mit HECU (RX-, RX+, REF) verwendet werden soll Carel Steuerung Anschluss-Port Anmerkung Klemmen: GND, Tx/Rx+, Tx/Rx- MPXPRO Modbus, 19200bps Klemmen 52 – 53 – 54. ULTRACELLA Modbus, 19200bps Seite 24-DE...

  • Page 71: Empfohlene Jährliche Kontrollen

    OEM-HANDBUCH – CUBO AQUA Empfohlene jährliche Kontrollen Diese Kontrollen sollten mit den Anforderungen des Kunden koordiniert vorgenommen werden. Kontrolle von Kompressor und Inverter Der Kompressor muss überprüft werden auf: Anzug elektrischen Klemmen  überprüfen. - unübliche Geräusche Die Befestigung des Kompressors an der Basis ...
  • Page 72 OEM-HANDBUCH – CUBO AQUA 2. Schalten Sie das Gerät über die Tastatur und den Hauptschalter aus, wenn das Gerät anhält 3. Für einfachen Zugriff auf das Sammlerfach die obere und die vordere Verkleidung entfernen (wo der GC-Lüfter vorhanden ist) 4. Der Austausch muss innerhalb von 15 Minuten nach dem Schließen des Kugelventils vor dem Auslassventil (PRV) erfolgen, um einen Druckanstieg im...
  • Page 73 OEM-HANDBUCH – CUBO AQUA 4. Trennen Sie über das Dreiwegeumschaltventil das zu ersetzende Auslassventil (PRV) 5. Das PRV-Ventil durch ein neues ersetzen (Teflonband auf das Ventilgewinde auftragen) 6. Durch das Dreiwegeumschaltventil wieder das ersetzte PRV-Ventil anschließen 7. Das Sicherheitsventil mit Seifenwasser auf Undichtigkeiten prüfen 8.

  • Page 74: Liste Der Alarme

    OEM-HANDBUCH – CUBO AQUA Liste der Alarme Wenn ein Alarm in der Steuerung auftritt, wird das Alarmsymbol auf dem Benutzerdisplay auf ON geschaltet und es blinkt auf ( Für weitergehende Details zum Alarm die auf dem Display verfügbaren Alarmmasken überprüfen. Diese Masken enthalten mehrere Informationen (Datum und Uhrzeit, Beschreibung, Ansaug- und Auslassdruck, Codes), die dem Benutzer helfen könnten, den möglichen Alarmgrund zu identifizieren und zu verstehen, welche Prüfungen durchgeführt werden müssen.
  • Page 75 OEM-HANDBUCH – CUBO AQUA Schwer Normal Maske Verzöger Thema Beschreibung Aktion Reset Index Alarm Alarm Keine Auswirkung auf die Auslasstemperatursonde Regelung gebrochen oder nicht Die Funktion, die die angeschlossen. Geschwindigkeit des Keine Automatisc ALA01 Die Auslasstemperatursonde Kompressors verringert, um Verzöger könnte gebrochen, nicht eine hohe angeschlossen oder falsch...
  • Page 76 OEM-HANDBUCH – CUBO AQUA Schwer Normal Maske Verzöger Thema Beschreibung Aktion Reset Index Alarm Alarm Drucksonde Auslass NT-Leitung gebrochen oder nicht Keine angeschlossen. Abschaltung NT- Automatisc ALA57 Verzöger Drucksonde NT-Auslass gebrochen, Kompressor nicht angeschlossen oder nicht richtig konfiguriert Temperatursonde Auslass NT- Leitung gebrochen oder nicht Keine angeschlossen.
  • Page 77 OEM-HANDBUCH – CUBO AQUA Schwer Normal Maske Verzöger Thema Beschreibung Aktion Reset Index Alarm Alarm Unzuverlässige Bedingung, da kein MPXPRO angeschlossen ist. Die Einheit wird in xx Stunden OFF geschaltet. ALG03 Abschaltung der Einheit Das System schaltet die Einheit ab, wenn Steuerungen für Verdampfer im Fieldbus konfiguriert wurden, jedoch off-line sind.
  • Page 78 OEM-HANDBUCH – CUBO AQUA Schwer Normal Maske Verzöger Thema Beschreibung Aktion Reset Index Alarm Alarm Automatisc Abschaltung Kompressor. h/manuell Fehler Start Kompressor. Der Kompressor startet neu Einstellb (falls er Druckdifferential zwischen nach einer Verzögerung, ar in ALW26 öfter als 5 Ansaugung und Auslass steigt nicht falls dieser Alarm nicht öfter Maske...
  • Page 79 OEM-HANDBUCH – CUBO AQUA Schwer Normal Maske Verzöger Thema Beschreibung Aktion Reset Index Alarm Alarm Niedriges Druckdifferential paralleler Kompressor Einstellb (unzureichende Schmierung). ar in Automatisc ALP06 Das Druckdifferential zwischen Abschaltung Kompressor Maske Ansaugung und Auslass des Cbg55 parallelen Kompressors ist zu niedrig.

  • Page 80: Alarmcode Psd (Power+)

    OEM-HANDBUCH – CUBO AQUA 11.2 Alarmcode PSD (Power+) In der folgenden Tabelle geben wir eine kurze Beschreibung der PSD-Alarmcodes wieder, die auf der Einheit auftreten können, sowie die möglichen Ursachen und Lösungen. Der Alarmcode PSD (Power+) wird angegeben in den Alarmmaske oder in den Alarm-Logs (siehe Beispiel auf der folgenden Abbildung).
  • Page 81 OEM-HANDBUCH – CUBO AQUA Alarmcode Beschreibung Mögliche Ursache Lösungen Untertemperatur Trieb Die Temperatur im Inneren des Triebs Die Umgebung erwärmen, in der der hat den zulässigen Mindestwert Trieb installiert ist. unterschritten. Überstrom HW Die Trieb hat einen momentanen Die Last, die Größe des Motors und die Strom festgestellt, der zu hoch ist Kabel überprüfen.

  • Page 82: Led-Status Psd

    OEM-HANDBUCH – CUBO AQUA Alarmcode Beschreibung Mögliche Ursache Lösungen Unterspannung Die Spannung der Stromversorgung ist Die Stromversorgung überprüfen. Stromversorgung zu niedrig. Fehler Erfassung STO Interner Fehler Kundendienst rufen Reserviert (für zukünftige Verwendung) Erdungsfehler Der Trieb hat festgestellt, dass der Die Isolierung der Erdung von Motor Erdungsstrom zu hoch ist.

  • Page 83: Fehlerbehebung

    OEM-HANDBUCH – CUBO AQUA Fehlerbehebung Symptom/Alarm Mögliche Ursache Überprüfung Alarm Sonden / falsche - falsche Verbindung Die Verbindung und die Konfigurierung Anzeige - falsche Konfigurierung der Sonde überprüfen: falscher Messbereich (für - Sondentyp Drucksonde) - Verkabelung - falscher Sondentyp - Sondenbereich (min. und max.) - falsche Positionierung der Sonde - den von der Sonde angezeigten Wert - Sonde gebrochen...

  • Page 84: Kompressor-Betriebsbereich

    OEM-HANDBUCH – CUBO AQUA Alarm (niedrige - Flüssigkeit kommt zurück zum - die Überhitzung im Verdampfer Überhitzung) oder Kompressor überprüfen Alarm (ALW10/ - falsche Anzeige der Überhitzung- korrekten Betrieb ALT15/ ALT15) Sonden (Temp. und Druck) Expansionsventils Verdampfer falsche Anzeige überprüfen Auslasstemperatursonde - die Position der Sonde überprüfen und sicherstellen, dass sie richtig...
  • Page 85 OEM-HANDBUCH – CUBO AQUA Betriebsbereich Beschreibung Im Betriebsbereich Hohes Kompressionsverhältnis Hoher Kondensierungsdruck Hoher Strom Hoher Ansaugdruck Niedriges Kompressionsverhältnis Niedriger Differentialdruck Niedriger Kondensierungsdruck Niedriger Ansaugdruck UMT/WG T BT Rev3.0 – 08/10/2021 Seite 39-DE...

  • Page 86: Zeichnung Kältemittel-Kreislauf (P&I)

    OEM-HANDBUCH – CUBO AQUA Zeichnung Kältemittel-Kreislauf (P&I) PARALLEL Pos. Ref. Beschreibung Anmerkung 1 Anmerkung 2 1 (MC1L) NT-Rotationskompressor 1 (MC1) Paralleler Rotationskompressor 2 (AIN1L) NT-Inverter 2 (AIN1) Paralleler Inverter PHE-Gaskühler 3-Wege-Ventil Trocknerfilter Kältemittel 65 (SPH1L) Hochdruck-Sicherheitsschalter (NT) 65 (SPH1) Hochdruck-Sicherheitsschalter (parallel) Heizung Kurbelgehäuse Flüssigkeitssammler (8 l) Absperrventil Ansaugung...

  • Page 87: Layout Steuerung Hecu

    OEM-HANDBUCH – CUBO AQUA Layout Steuerung HECU Analoge Eingänge Digitale Eingänge Analoge Ausgänge Digitale Ausgänge Auslasstemp. NT Remote On/Off Modulierendes NO1-C1 Schwerer Alarm Ventil (Wasser in GC) Umgebungstemperat Alarm NO2-C2 Bypass-Magnetventil Hochdruckschalter parall. (Wassereinlasstemper atur) Ansaugtemp. Paral. Abruf Verdampfer NO3-C3 Bypass-Magnetventil NT Auslasstemp.

  • Page 88: Anschluss Der Klemmleisten

    OEM-HANDBUCH – CUBO AQUA Anschluss der Klemmleisten  BMS serielle Verbindung, Klemmen verwenden: R-; R+; G.  Remote- On/off, Klemmen verwenden: DI1; GND3 (Brücke entfernen, ebenfalls vorhanden).  Remote-Digital-Alarm, Klemmen verwenden: NO1; C (geschlossen bei Alarm).  Remote-Verd. Carel LAN, Klemmen verwenden: Rx-;...

  • Page 89: Allgemeine Informationen Und Grenzwerte

    OEM-HANDBUCH – CUBO AQUA Allgemeine Informationen und Grenzwerte Allgemeine Eigenschaften Modelle Linie Cubo UMT/WG T 030 BT DX UMT/WG T 045 BT DX UMT/WG T 067 BT DX UMT/WG T 100 BT DX AQUA R744 (CO2) Kältemittel 1x DY30N1F-10FU - BT Kompressor Toshiba 1x RY100L1F - BT...

  • Page 90: Tabelle Kühlkapazität

    OEM-HANDBUCH – CUBO AQUA Alle Anschlüsse müssen von qualifiziertem Personal unter Beachtung der geltenden gesetzlichen Standards in den entsprechenden Ländern sowie der Bestimmung von EN-60204-1 vorgenommen werden. Das Versorgungskabel muss an die Klemme des vorgeschalteten Hauptschalters angeschlossen werden. Den Erdungsleiter (PE) von der angegebenen Klemmleiste an das Schutzsystem anschließen.
  • Page 91 Manuel OEM – CUBO AQUA Manuel OEM (FR) Version UMT/WG T-BT OEM rév. 3.0 date 08/10/2021 Fabriqué par SCM REF AB - Suède UMT/WG T BT Rév3.0 – 08/10/2021 Page 1-FR...
  • Page 92 Manuel OEM – CUBO AQUA Manuel POINT 1-2 > INTRODUCTION et SÉCURITÉ POINT 3-6 > DESCRIPTION UNITÉ POINT 7 > MISE EN SERVICE POINT 8 > LOGICIEL – INTERFACE UTILISATEUR POINT 9 > COMMUNICATIONS SÉRIELLES POINT 10 > ENTRETIEN POINT 11-13> ALARMES ET DYSFONCTIONNEMENTS POINT 14-21>...
  • Page 93 Manuel OEM – CUBO AQUA Sommaire Introduction ..................................4 Aspects sécurité liés au CO - Manutention sécurisée ....................4 Précautions ................................4 Description de l'unité et des principaux composants ....................6 Installation du groupe ..............................7 Détails conduites ................................8 Raccords conduites (multi-split ou Branche) ......................

  • Page 94: Introduction

    être isolées par des clapets d'arrêt. Ne pas bloquer les conduites de fluide du fait du haut coefficient d'expansion thermique du CO2 liquide.  Tous les groupes SCM doivent être protégés contre les surpressions par des soupapes de sûreté si l'EN378 et la directive PED l'imposent.
  • Page 95 Manuel OEM – CUBO AQUA  Les conduites, composants et outils doivent être prévus pour une utilisation avec R744 (réfrigérant CO2).  L'utilisation de composants inadéquats ou prévus pour le réfrigérant HFC peut être source d'accidents graves tels que défaillance de l'équipement et du cycle frigorifique. ...

  • Page 96: Description De L'unité Et Des Principaux Composants

    Manuel OEM – CUBO AQUA Description de l'unité et des principaux composants Le groupe de condensation à basse température est équipé de deux compresseurs BLDC de même dimension. Ces derniers fonctionnent à la façon d'un système de surpression. Un compresseur contrôle la pression d'évaporation pour les appareils réfrigérés à...

  • Page 97: Installation Du Groupe

    Manuel OEM – CUBO AQUA Installation du groupe  Le groupe est prévu pour une installation à l'extérieur.  Respecter les distances prévues en vue d'un fonctionnement/entretien corrects.  Si plusieurs groupes sont montés en parallèle ou en série, respecter les distances minimum prévues pour l'entretien.

  • Page 98: Détails Conduites

     En cas de système multi-split, le collecteur doit être correctement dimensionné et installé en position horizontale  SCM Frigo recommande la liaison avec trois évaporateurs à distance max., et une conduite d'aspiration d'une longueur max. de 20 m reliée à chaque évaporateur.

  • Page 99: Essai Et Inspection Avant La Mise En Service

    Manuel OEM – CUBO AQUA Essai et inspection avant la mise en service 6.1 Contrôle de l'étanchéité Tous les groupes ont été soumis à des essais de pression et au contrôle des fuites. Chaque groupe est livré avec une pression de charge d'azote de 2 bar. Avant de procéder à...

  • Page 100: Inspection De La Boucle D'eau

    Manuel OEM – CUBO AQUA Se reporter au diagramme électrique et à la liste de configuration du régulateur joints pour vérifier la configuration. Écran Prack HECU Régulateur Prack HECU Protections Interrupteur principal 6.4 Inspection de la boucle d'eau Le refroidissement du gaz en décharge du compresseur s'effectue dans le gas cooler (PHE). Le PHE installé...

  • Page 101: Mise En Service

    Manuel OEM – CUBO AQUA Mise en service Le groupe est livré non chargé en fluide frigorigène. Le compresseur et la bouteille liquide sont préchargés d'huile. Le client est tenu de charger le système en CO2 et de remettre l'huile à niveau (si strictement nécessaire). Ces instructions permettent de gérer correctement le groupe (ce dernier risquant d’être gravement endommagé...

  • Page 102: Chargement De Réfrigérant Et D'huile

     Les bouteilles liquide de tous les CUBO AQUA sont préchargées de 250 ml d'huile (type PAG VG100) par SCM. Cette information figure sur l'étiquette appliquée sur la porte du panneau de commutation.  Éviter toute infiltration d'humidité. L'huile PAG est extrêmement hygroscopique ! Type d'huile approuvé...

  • Page 103: Calcul De La Charge De Réfrigérant

    Il est conseillé d'utiliser Excel pour calculer la quantité de réfrigérant devant être chargée dans le système. Ces informations peuvent être fournies par SCM Frigo. Indépendamment des résultats du calcul, la charge de CO2 minimum recommandée est de 4 kg.
  • Page 104 Manuel OEM – CUBO AQUA Ce diagramme permet de calculer la charge de réfrigérant en fonction du diamètre et de la longueur de la conduite. Se reporter également au tableau suivant. Longueur conduite (m) conduite de fluide K65 -120 3/8’’(gr) K65 –...

  • Page 105: Procédure De Charge

    Manuel OEM – CUBO AQUA Pump-down (depuis Bouteille liquide / Évap. ≤7,2 kg 7,6 kg l'évaporateur) Charge totale système Bouteille liquide / Gas cooler / Conduite de 8,21 kg fluide / Évap. ≤7,2 kg Charge >4 kg (charge min.) ? Charge >4 kg 8,2 kg Configuration non admise.

  • Page 106: Principales Fonctions Logicielles Et D'interface Utilisateur

    Manuel OEM – CUBO AQUA Principales fonctions logicielles et d'interface utilisateur 8.1 Interface utilisateur Mot de passe fabricant PW : 1 234 Fonctions bouton Fonctions écran Affiche la liste des alarmes activées et les A Configuration et fonctionnement accès au registre des alarmes. manuel de l'alarme activée.

  • Page 107: Groupe On/Off

    Manuel OEM – CUBO AQUA 8.2 Groupe On/Off Même si le groupe est alimenté, il reste en stand-by (régulation OFF) jusqu'à activation de la régulation par l'utilisateur (régulation ON). Les principales opérations d'activation de la régulation sont indiquées plus bas : Sur le menu principal, appuyer sur le bouton Envoi, l'accès via mot de passe s'affiche (voir fenêtre A).

  • Page 108: Point De Régulation

    Manuel OEM – CUBO AQUA 8.3 Point de régulation Sélectionner Compresseur et taper Envoi Sélectionner Régulation et taper Envoi Si aucune communication sérielle n'est établie entre groupe condensation évaporateurs à distance, le compresseur doit être géré selon un point de consigne fixe. Demande point de consigne d'aspiration.

  • Page 109: Configuration Mpxpro Et Ultracella/Evo Carel

    Manuel OEM – CUBO AQUA Configuration MPXPRO et ULTRACELLA/EVO CAREL.  Si le groupe est relié au régulateur de l'évaporateur via RS485, le type de régulation commute automatiquement du point fixe au point de consigne flottant. Sélectionner Évaporateur et taper Envoi Sélectionner Configuration et taper Envoi Type de régulateurs reliés au groupe de condensation...

  • Page 110: Régulation Mpxpro Et Ultracella/Evo Carel

    Manuel OEM – CUBO AQUA Liaisons avec ULTRACELLA 8.5 Régulation MPXPRO et ULTRACELLA/EVO CAREL Sélectionner Évaporateur et taper Envoi. Sélectionner Régulation et taper Envoi. Point de régulation Différentiel Offset en-dessous du point de consigne, pour arrêt de la régulation (Smooth Lines) Offset max.

  • Page 111: Communication Sérielle (Drivers Psd, Évaporateurs Et Système De Supervision)

    Manuel OEM – CUBO AQUA Communication sérielle (drivers PSD, évaporateurs et système de supervision) 9.1 Communication avec les évaporateurs (fonctions et exigences) Le groupe de condensation CUBO2 AQUA est géré via régulateur HECU (Carel). En cas d'utilisation de régulateurs Carel pour la gestion des groupes réfrigérés (MPXPRO ou ULTRACELLA), la connexion peut être effectuée via ligne sérielle RS485 vers l'HECU.

  • Page 112: Connexions Sérielles Et Câblages

    Manuel OEM – CUBO AQUA 9.2 Connexions sérielles et câblages Utiliser le connecteur MPXPRO/ULTRACELLA pour la connexion sérielle avec HECU (RX-, RX+, REF) Régulateur Carel Port de connexion Remarque Bornes : GND, Tx/Rx+, Tx/Rx- MPXPRO Modbus, 19200bps Bornes 52, 53, 54 ULTRACELLA Modbus, 19200bps Page 22-FR...

  • Page 113: Contrôles Annuels Conseillés

    Manuel OEM – CUBO AQUA Contrôles annuels conseillés Ces contrôles peuvent être effectués en même temps que ceux prévus par le client. Contrôle compresseur et inverter Contrôle compresseur : Contrôle d'étanchéité de toutes les bornes  électriques. - bruits anormaux Contrôle du boulonnage du compresseur à...
  • Page 114 Manuel OEM – CUBO AQUA Après son arrêt, éteindre le groupe via le clavier et le sectionneur principal 3. Retirer les panneaux supérieurs et frontaux (à hauteur du ventilateur GC) pour accéder aisément au logement de la bouteille liquide Effectuer le remplacement dans un délai de 15 minutes ou fermer le clapet à...
  • Page 115 Manuel OEM – CUBO AQUA 6. Au moyen de la vanne de commutation 3 voies, poser la soupape de sûreté neuve. 7. Vérifier l'absence de fuites sur la soupape de sûreté en utilisant de l'eau savonneuse. 8. Remettre les panneaux en place. Placer le sectionneur principal sur On.

  • Page 116: Liste Des Alarmes

    Manuel OEM – CUBO AQUA Liste des alarmes En cas d'alarme sur le régulateur, l'icône correspondante s'allume en clignotant sur l'écran utilisateur ( Pour de plus amples informations sur les alarmes, voir les fenêtres d'alarmes affichées. Ces fenêtres contiennent plusieurs informations (date et heure, description, pression d'aspiration et de décharge, codes) permettant à...
  • Page 117 Manuel OEM – CUBO AQUA Index Alarme Temporisa Alarme Sujet Description Action Reset normal grave tion fenêtres décharge sera désactivée (fenêtres Hb02 et Hb03) Aucune action de Capteur de pression gas cooler en régulation. panne ou déconnecté. Aucune L'ouverture de la vanne HPV ALA02 Capteur de pression gas cooler en temporisat...
  • Page 118 Manuel OEM – CUBO AQUA Index Alarme Temporisa Alarme Sujet Description Action Reset normal tion grave fenêtres décharge BT en panne, déconnectée ou mal configurée. Alarme commune pressostat haute pression de condensation. Configurab Pressostat haute pression (pour Arrêt du compresseur Automatique / ALB02 le (fenêtre...
  • Page 119 Manuel OEM – CUBO AQUA Index Alarme Temporisa Alarme Sujet Description Action Reset normal grave tion fenêtres celle configurée dans la fenêtre Cae41 Avertissement position soupape HPV. Configurab L'ouverture de la soupape HPV le dans la ALT20 Aucune action Automatique dépasse le seuil pendant un certain fenêtre temps (configurable dans la fenêtre...
  • Page 120 Manuel OEM – CUBO AQUA Index Alarme Temporisa Alarme Sujet Description Action Reset normal tion grave fenêtres Différentiel basse pression du compresseur (lubrification Configurab insuffisante). le dans la ALW29 Aucune action Automatique Différence de pression faible entre fenêtre la pression d'aspiration et celle de Cag55 décharge Modèle d'inverter incompatible...
  • Page 121 Manuel OEM – CUBO AQUA Index Alarme Temporisa Alarme Sujet Description Action Reset normal grave tion fenêtres ALW40- Réf. !! HORS LIGNE !! 53-66-79- Non présent ALW41- Réf. Alarme basse température Affichage uniquement (voir 54-67-80- [Sonde générale 1] MPXPRO / Manuel utilisateur Ultracella) ALW42- Réf.
  • Page 122 Manuel OEM – CUBO AQUA 11.2 Code d'alarme PSD (Power+) Le tableau ci-dessous contient une brève description du code d'alarme PSD pouvant se vérifier dans le groupe ainsi que les causes et solutions possibles. Le code d'alarme PSD (Power+) figure dans les fenêtres ou dans les registres d'alarme (voir exemple sur la figure ci-dessous).
  • Page 123 Manuel OEM – CUBO AQUA Code Description Cause possible Solutions d'alarme Surintensité HW Le drive a détecté un courant instantané Vérifier la charge, la dimension du moteur trop élevé pour les raisons suivantes : et les câbles. Vérifier les paramètres - augmentation de charge importante et moteur.

  • Page 124: État Led Psd

    Manuel OEM – CUBO AQUA Code Description Cause possible Solutions d'alarme Réservée (pour utilisations futures) Erreur mise à la terre Le drive a détecté un courant de terre trop Vérifier l'isolation de terre du moteur et élevé des câbles. Erreur de synch. 1 CPU Surcharge CPU S'adresser au service d'assistance Erreur de synch.

  • Page 125: 12 Détection Des Pannes

    Manuel OEM – CUBO AQUA Détection des pannes Symptôme/alarme Cause possible Vérification Alarmes sondes/lecture - raccordement incorrect Vérifier raccordement erronée - configuration incorrecte configuration de la sonde : - plage incorrecte (pour capteur de - type de sonde pression) - câblages - type de sonde incorrect - plage sondes (min.
  • Page 126 Manuel OEM – CUBO AQUA Alarme faible SH ou Fluide refoulé vers - Vérifier le SH de l'évaporateur alarme (ALW10/ compresseur - Vérifier le fonctionnement de la ALT15/ ALT15) - Lecture incorrecte des sondes et soupape d'expansion de l'évaporateur capteurs SH (temp. et pression) - Vérifier la position de la sonde et sa - Lecture incorrecte de la sonde de lecture correcte...

  • Page 127: Enveloppe Compresseur

    Manuel OEM – CUBO AQUA Enveloppe compresseur L'enveloppe du compresseur comprend la surface de sécurité (pression d'aspiration/de décharge) permettant au compresseur de fonctionner correctement. Zone Description d'enveloppe A l’intérieur de l’enveloppe Rapport de pression élevé du compresseur Haute pression de condensation Haute intensité...

  • Page 128: Dessin Circuit Du Fluide Frigorigène (P&I)

    Manuel OEM – CUBO AQUA Dessin circuit du fluide frigorigène (P&I) PARALLÈLE Pos. Réf. Description Remarque 1 Remarque 2 1 (MC1L) Compresseur rotatif BT 1 (MC1) Compresseur rotatif parall. 2 (AIN1L) Inverter BT 2 (AIN1) Inverter parall. Gas cooler PHE Vanne 3 voies Filtre déshydrateur réfrigérant 65 (SPH1L)

  • Page 129: Layout Régulateur Hecu

    Manuel OEM – CUBO AQUA Layout régulateur HECU Entrées analogiques Entrées numériques Entrée analogique Entrée numérique Temp. de décharge BT DI1 ON/OFF à distance Vanne de NO1-C1 Alarme grave modulation (entrée d'eau Température Alarme haute NO2-C2 Électrovanne de dérivation ambiante (entrée pression parall.

  • Page 130: Dessin Coté

    Manuel OEM – CUBO AQUA  Connexion sérielle BMS, utiliser les bornes : R-; R+; G.  On/Off à distance, utiliser les bornes : DI1; GND3 (retirer également le cavalier).  Alarme numérique à distance, utiliser les bornes : NO1; C (fermées en cas d'alarme). ...

  • Page 131: Informations Générales Et Limites

    Manuel OEM – CUBO AQUA Informations générales et limites Caractéristiques générales Modèles ligne UMT/WG T 030 BT DX UMT/WG T 045 BT DX UMT/WG T 067 BT DX UMT/WG T 100 BT DX Cubo2 AQUA R744 (CO2) Réfrigérant Compresseur Toshiba 1x DY30N1F-10FU - BT 1x DY45N1F-10FU BT 1x DY67L1F-10FU - BT...
  • Page 132 Manuel OEM – CUBO AQUA Le câble d'alimentation doit être raccordé à la broche de l'interrupteur principal en amont. Raccorder le fil de terre (PE) entre la borne correspondante et la protection du système. Page 42-FR UMT/WG T BT Rév3.0 – 08/10/2021...

  • Page 133: Tableau Des Capacités De Refroidissement

    Manuel OEM – CUBO AQUA Tableau des capacités de refroidissement T_eau_entrée Température d'évaporation [°C] [°C] Capacité de Capacité de Capacité de Capacité de refroidissement refroidissement refroidissement refroidissement 2315 1937 1,20 2814 2117 1,33 3119 2160 1,44 3558 2247 1,58 2315 1857 1,25 2814...

  • Page 135: Conversion Pression-Température Co2 (R744)

    Conversion pressure-temperature CO2 (R744) / Umrechnung Druck/Temperatur CO2 (R744) / Conversion pression-température CO2 (R744) Temperatura / Temperatur / Temperatura / Temperatur / Pressione / Druck / Pression Pressione / Druck / Pression Température Température (°C) (°F) (Bar-abs) (psig) (°C) (°F) (Bar-abs) (psig) -50.0...

  • Page 136: Remarques

    Notes / Anmerkungen / Remarques...
  • Page 138  The installer is responsible for verify, certifications, design, installation unit and all present systems.  SCM Frigo is not responsible for any malfunction in the system due by the unit and/or system design and/or  installation problems. SCM Frigo will not be responsible for operation unit or any system present, if above specific are not respected.

Table of Contents
