Humanscale Infinity Assembly Instructions Manual

Hide thumbs
Table of Contents
  • Parts Included
  • Tools Required
  • Pièces Incluses
  • Outils Nécessaires
  • Instructions D'assemblage
  • Piezas Incluidas
  • Herramientas Necesarias
  • Instrucciones de Montaje
  • Utensili Necessari
  • Istruzioni Per Il Montaggio
  • Enthaltene Teile
  • Erforderliche Werkzeuge
  • Meegeleverde Onderdelen
  • Benodigd Gereedschap
  • Montage-Instructies
  • Medföljande Delar
  • Verktyg Som Behövs
  • Instrukcja Montażu

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 28

Quick Links

Download this manual
Infinity

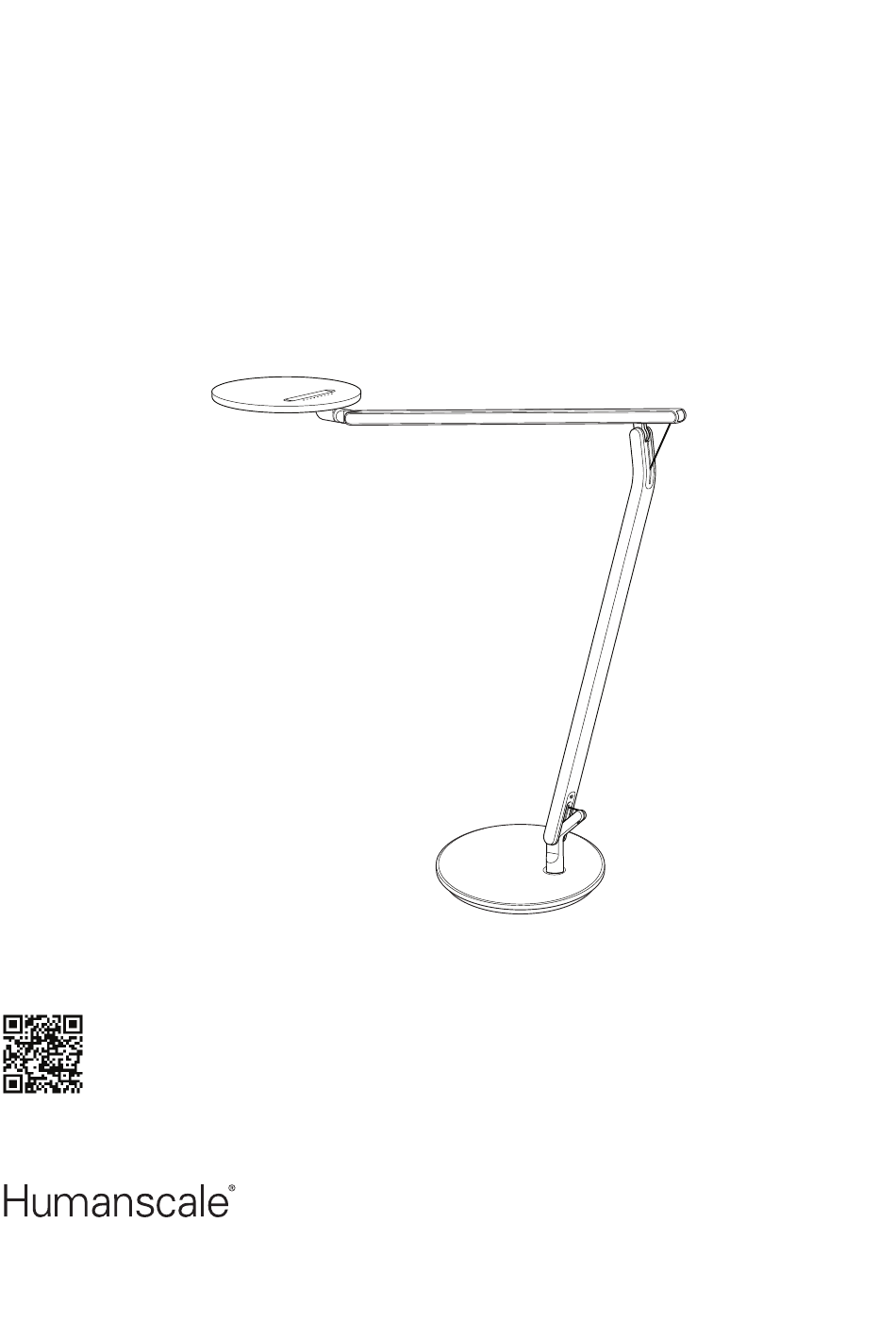

Assembly Instructions
