Summary of Contents for HOZAN L-521

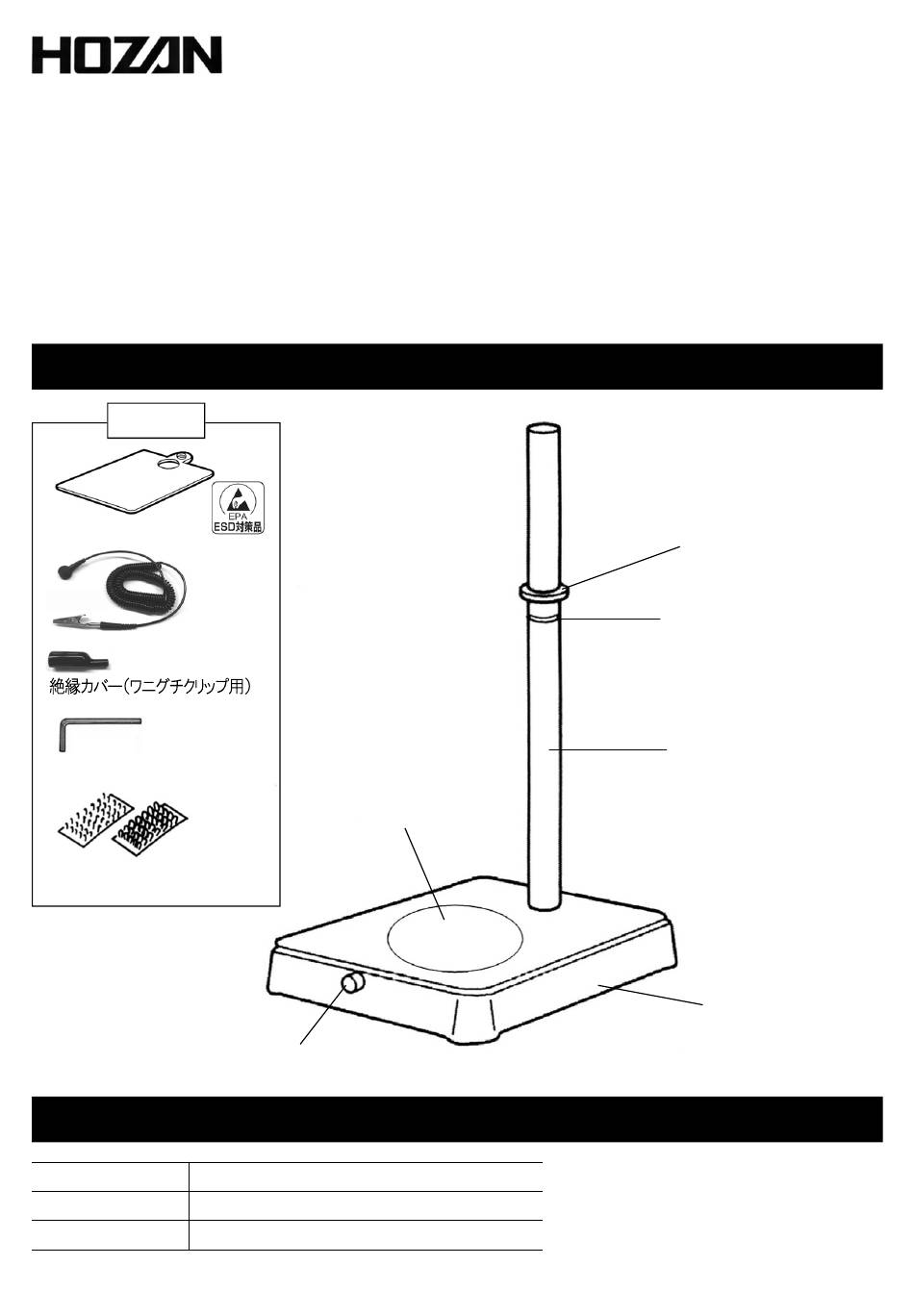

- Page 1 取扱説明書 L-521 標準ベース このたびはホーザン Ｌ-５２１ 標準ベース をお買い上げいただき、まことにありがとうございま す。この取扱説明書をよくお読みになり、正しくお使いください。また、お読みになったあとも 大切に保管してください。 各部の名称と入組明細 付属品 導電性カラーマット 落下防止リング 標準位置マーク（溝） アース線 六角レンチ 支柱 ステージ 面ファスナー ４セット ベース ステージ固定ネジ 仕 様 支柱径 ２０ ｍｍφ 支柱の高さ ２４５ ｍｍ ベース寸法 １４５（Ｗ)×２５（Ｈ)×１８５（Ｄ) ｍｍ １...
- Page 2 注意文の警告マークについて この取扱説明書ではご使用上の注意事項を次のように区別しています。 警告 …重傷をともなう重大事故の発生を想定してのご注意 注意 …傷害や物的損害を想定してのご注意 なお、 注意 として記載されていても、あるいは特に記述がなくても、状況によっては重大 な結果をまねく恐れがあります。正しく安全にご使用ください。 ご使用上の注意 注意 １．必ず水平で安定した場所に設置してください。 ２．カラーマットをご使用の際には必ずアースをとって使用してください。 基板など観察対象物損傷の恐れがあります。 ご使用方法 まず入組品がすべて揃っているかご確認ください。 ベースの裏側から六角穴付きボルトで 支柱を確実に締め付け、固定します。 支柱 ベース 平ワッシャー スプリングワッシャー 六角穴付ボルト 六角レンチ 導電性カラーマットを使用しない場合 ステージ ステージは観察する対象物によって表裏 （白色・黒色）を使い分けてください。 観察対象物をステージの上にのせます。 落下防止リングを支柱に差し込みます。 （右ページ ４ 参照） ネジをゆるめる ２...
- Page 3 ご使用方法 導電性カラーマットを使用する場合 付属のゴムマットは静電気対策を施した導電性カラーマットです。電子部品など 静電気に敏感なものを観察する場合は、このカラーマットを取り付け、接地(アー ス）してご使用ください。 静電気対策について詳しくは４ページをごらんください。 警告 ・ 静電気対策用のアースラインは、動力用アースラインとは別系統で確保してください。 感電の恐れがあります。 ・ 導電性カラーマットに活線が触れないように注意してください。感電の恐れがあります。 １ あらかじめ装着されている落下防止リングを 支柱からはずします。 ２ カラーマットを、緑の面を上にして支柱 に差し込みます。 面ファスナーをベースの上面とカラー 面ファスナー マットの黒い面に貼りつけ、カラーマット を固定します。 ３ 感電防止のため、ワニグチクリップに付属の絶 縁カバーをかぶせます。 支柱うしろの導電性カラーマットのホック（オ ス）にアース線のホック（メス）を接続します。 次に絶縁カバー（※）を装着したワニグチク リップで接地します。 ※絶縁カバーが長い場合は適切な長さに カットして使用してください。 接地する 落下防止リング ４ 落下防止リングを支柱に差し込みます。 ※ 顕微鏡（鏡筒、接眼レンズなど）、フルＨＤカメラ、 ＵＳＢカメラの使用方法については それぞれの 取扱説明書をご覧ください。 ３...
- Page 4 日常のお手入れ 本体塗装部・樹脂部 柔らかい布でからぶきしてください。 ● 有機溶剤（シンナー、アルコール、エーテルなど）でふかないでください。 長期保管される場合は、湿気が少なくカビの発生しにくい場所を選んでください。 ● 静電気対策の規格について ホーザンの静電気製品は、国際規格（ＩＥＣ６１３４０-５-１）を基にした国内の団体規格（ＲＣＪＳ-５-１ ※）を参考に管理しております。 ＥＳＤ対策品マーク があるものは、規格値に該当する製品であることを示します。 付属品の導電性カラーマットが該当する規格値は下表となります。 表：ＥＳＤ保護アイテムに対する要求事項（ＲＣＪＳ-５-１から抜粋） 【アイテム個別の要求事項】 ＥＰＡグラウンド抵抗、または 点間抵抗 Ｒｐ（Ω） グラウンド可能接続点への抵抗 Ｒｇ （Ω） 作業表面、保管棚、 １×１０ ≦Ｒｐ≦１×１０ ７.５×１０ ≦Ｒｇ≦１×１０ ４ １０ ５ ９ トロリー及びカート 注１ 注１ 注１ …ＥＳＤコーディネータが承認した場合には、規定された下限抵抗値以下の抵抗は許容される。 ※一般財団法人 日本電子部品信頼性センター（ＲＣＪ）が公表している規格。 『静電気現象からの電子デバイスの保護 一般要求事項（ＲＣＪＳ-５-１）』 本社 〒556-0021 大阪市浪速区幸町１-２-１２ TEL(06)6567-3111 FAX(06)6562-0024 補修部品については、ｗｅｂ上のパーツリストをご覧ください。...

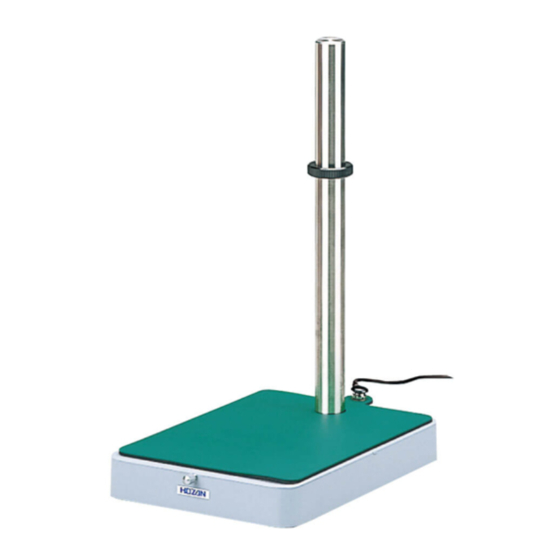

- Page 5 L-521 STANDARD TABLE Thank you for purchasing the HOZAN L-521 STANDARD TABLE. With proper care and handling, this fine instrument will provide years of trouble-free operation. Please read this entire instruction manual carefully before attempting to place this instrument in service.
- Page 6 Warning and caution symbols These symbols are used throughout the instruction manual to alert the user to potential safety hazards as follows : Warning … Notice when incorrect handling could cause the user's death or serious injury. Caution … Notice when incorrect handling could cause injury to the user or material damage.
- Page 7 Operation Procedures in case of using the ESD rubber mat The provided rubber mat is a static controlled ESD rubber mat. Use it with grounding when inspecting electronic components which are sensitive to static electricity. Warning ・ Secure a ground line for antistatic measures separately from ground lines for motive power.
- Page 8 Products which bear the “ “ mark are products to which the standard values (see table below) apply. The “ESD Standard” listed on each of the product pages denote the HOZAN standard for the product. ESD-safe item requirements (Excerpted from RCJS-5-1) Item-specific requirements 【...
