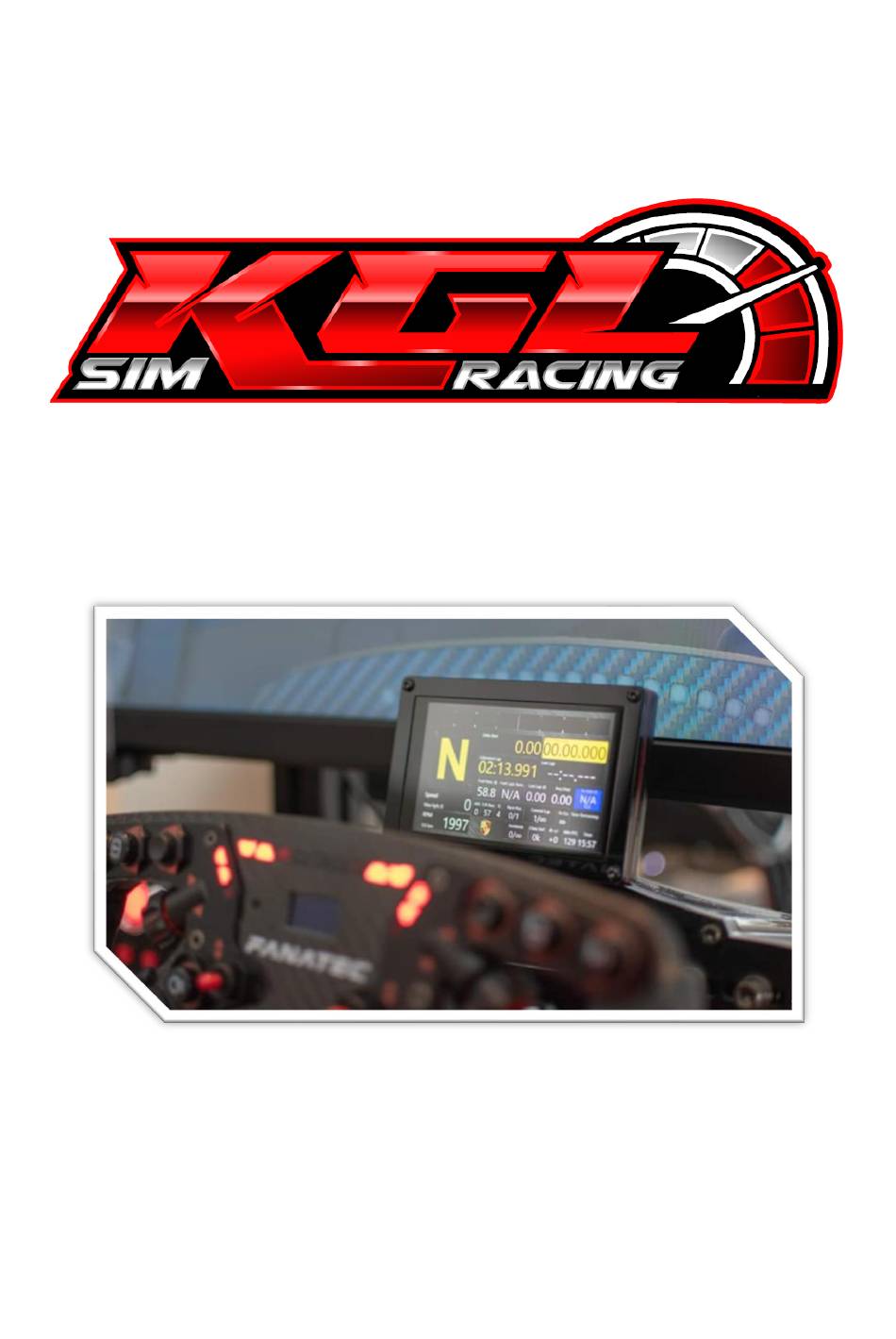

Sim Racing Dashboard
and KGL-LED
Instructions – Gebruiksaanwijzing – Manuel d'utilisation
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KGL-DDU and is the answer not in the manual?

Questions and answers

Related Manuals for Kgl KGL-DDU

Summary of Contents for Kgl KGL-DDU

  • Page 1 Sim Racing Dashboard and KGL-LED Instructions – Gebruiksaanwijzing – Manuel d’utilisation...

  • Page 2: Table Of Contents

    Software Installation and setup ..................9 2.2. KGL-LED (Sold separately) ..................... 11 2.2.1. LED-Bar installation ....................... 11 2.2.1.1. Installation on KGL-DDU .................... 11 2.2.1.2. Installation as a standalone unit ................11 2.2.2. Software installation and setup ..................12 Nederlands ............................ 14 3.1.

  • Page 3: English

    2. English 2.1. KGL-DDU 2.1.1. Dashboard Installation To protect the dashboard during production and transport, protection films are left on the product, both on the screen, but also on the front and back of the device and magnetic mounts (if applicable).

  • Page 4: Simucube / Vrs / Simagic Alpha

    2.1.1.2. Simucube / VRS / Simagic Alpha Remove the 2 top M8 bolts on the front of the wheelbase and re-attach the longer M8 bolts. You can choose to attach the dashboard to the front or to the back of the wheelbase (see example lower). Always tighten the base to the mount with a first nut, THEN slide the dashboard on and attach with a second nut.

  • Page 5: Simagic M10

    2.1.1.3. Simagic M10 Slide the 3D printed brackets into the 2 slots found on the side of the Simagic M10. If necessary, the width of the assembly can be adjusted by loosening the 6 bolts on the front of the dashboard bracket.

  • Page 6: Thrustmaster

    2.1.1.4. Thrustmaster The Thrustmaster mount is compatible with the following models: T150, T150 PRO, TMX, TMX Pro, T300RS, TS-PC, TS-XW, T-GT II 1) Remove the steering wheel from the base by removing the screw as shown below (you can also refer to the Thrustmaster owner’s manual for this step): 2) Now the black ring can be rotated to unscrew the wheel from the base:...
  • Page 7 3) Now remove the 4 screws that hold the round cover in place with a Phillips head screwdriver: 4) Attach the KGL Sim Racing mount to the base, using the longer provided screws. The original ring and screws are no longer needed. This mount has 2 magnetic mounting positions: •...
  • Page 8 5) Included in the kit is an “extension arm” for when previous 2 positions are not suitable for your steering wheel. The extension arm can be attached to the fixed mount with the magnets on the back of the extension. Now you have an extra mounting position: •...

  • Page 9: Software Installation And Setup

    2.1.2. Software Installation and setup The dashboard is compatible with SimHub Dashboard (recommended), but also Joel Real Timing (JRT) Dashboard. Below we explain how to make the dashboard work with SimHub: 1) Download and install SimHub: https://www.simhubdash.com/download-2/ 2) Download and install the VOCORE LCD driver (Not the USBD480 LCD driver!): https://www.simhubdash.com/devices-driver-installation/ 3) Now launch SimHub and go to the "Dash Studio"...
  • Page 10 5) You can also create your own dashboard via "Dashboards" and "New dashboard". There are many tutorials on the internet/youtube you can check out on how to create your own. 6) We also highly recommend you to check out RomainRob's dashboards to get an idea of what is possible with SimHub (free download): https://www.simhubdash.com/community-2/dashboard- templates/romainrobscollection/...

  • Page 11: Kgl-Led (Sold Separately)

    If you ordered the KGL dashboard in combination with the LED-Bar, the LEDS will come pre-installed and you can ignore the following steps. If you bought the LED bar separate from the dashboard, you will find the necessary mount and bolts in the package. Follow the steps below to install it on the KGL- DDU:...

  • Page 12: Software Installation And Setup

    KGL-DDU and no other Arduino devices, choose for “Single Arduino” 3) The device should show up in the list as “KGL LED” followed by the serial number, if it does not show up, try clicking “scan for new devices”...
  • Page 13 5) You can download one of our LED-profiles from the download section on our website: https://kglcreationlab.com/downloads/ or if you know how, you can also create your own profile! 6) Now we are going to load these profiles into SimHub by clicking “Profiles manager” followed by “Import profile”...

  • Page 14: Nederlands

    3. Nederlands 3.1. KGL-DDU 3.1.1. Dashboard Installatie Om het dashboard te beschermen tijdens de productie en transport, zit er een beschermingsfolie op het scherm, maar ook op het toestel zelf aan de voor en achterkant, alsook op de magnetische beugel (indien van toepassing).

  • Page 15: Simucube / Vrs / Simagic Alpha

    3.1.1.2. Simucube / VRS / Simagic Alpha Verwijder de 2 bovenste M8 bouten aan de voorkant van de wielbasis en vervang deze met de langere meegeleverde bouten. Je kan kiezen om het dashboard aan de voorzijde of achterzijde van de wielbasis te monteren (zie het voorbeeld lager).

  • Page 16: Simagic M10

    3.1.1.3. Simagic M10 Schuif de 3D geprinte beugels in de sleuven aan de zijkant van de wielbasis. Indien nodig kan de breedte aangepast worden door het losmaken van de 6 schroeven aan de voorkant van de beugel.

  • Page 17: Thrustmaster

    3.1.1.4. Thrustmaster De Thrustmaster beugel is compatibel met volgende modellen: T150, T150 PRO, TMX, TMX Pro, T300RS, TS-PC, TS-XW, T-GT II 1) Verwijder het stuur van de wielbasis door de schroef te verwijderen zoals hieronder afgebeeld (voor deze stap kan je ook refereren naar de Thrustmaster handleiding): 2) Nu kan de zwarte ring losgeschroefd worden om het stuur los te maken van de wielbasis:...
  • Page 18 3) Verwijder nu de 4 schroeven (kruis schroevendraaier) waarmee de ronde cover aan de voorkant van de base vastzit: 4) Plaats nu de KGL Sim Racing beugel aan de voorkant van de base met de 4 bijgeleverde, langere schroeven. De originele cover en bijbehorende schroeven heb je niet meer nodig.
  • Page 19 5) Inbegrepen in de kit zit een verlengstuk, deze kan gebruikt worden wanneer voorgaande 2 posities niet geschikt zijn voor jouw stuur of situatie. Het verlengstuk kan gemakkelijk op de bestaande beugel geklikt worden aan de hand van magneten. Wanneer dit verlengstuk is geplaatst, heb je een extra bevestigingspositie: •...

  • Page 20: Software Installatie

    3.1.2. Software Installatie Het dashboard is compatibel met SimHub Dashboard (aanbevolen), maar ook Joel Real Timing (JRT) Dashboard. Hieronder leggen we uit hoe je het dashboard kan laten werken met SimHub: 1) Download en installeer SimHub: https://www.simhubdash.com/download-2/ 2) Download en installeer de VOCORE LCD driver (Niet de USBD480 LCD driver!): https://www.simhubdash.com/devices-driver-installation/ 3) Start SimHub op en ga naar de "Dash Studio"...
  • Page 21 5) Een eigen dashboards creëren kan via “dashboards” en “New dashboard”. Op youtube kunnen er verschillende tutorials gevonden worden hoe je een eigen dashboard kan maken. Wij adviseren om “RomainRob's” dashboard te proberen om zicht te krijgen op alles wat mogelijk is met SimHub (gratis download): https://www.simhubdash.com/community- 2/dashboard-templates/romainrobscollection/...

  • Page 22: Kgl-Led (Apart Verkocht)

    3.2.1.1. Installatie op KGL-DDU Als je een KGL dashboard hebt besteld in combinatie met de LED bar, dan zal de beugel reeds voorgemonteerd zijn op het dashboard en kan je de volgende stappen overslaan. Als je de LED-Bar apart hebt besteld om te gebruiken in combinatie met het KGL-DDU dashboard, zal je de nodige...

  • Page 23: Software Installatie En Instellingen

    2) Verbind de KGL-LED met de computer en navigeer naar “Arduino” gevolgd door “My Hardware” a. Indien de KGL-LED je enige Arduino toestel is, klik dan op de “Single Arduino” knop b. Indien je meerdere Arduino toestellen hebt (bijvoorbeeld een RGB vlag matrix), klik dan op de “Multiple Arduinos”...
  • Page 24 Het LED profiel is nu ingeladen en je kan deze gebruiken door deze in de lijst te selecteren en te klikken op “LOAD” 8) De KGL-LED bar is nu klaar voor gebruik. In het “RGB Leds” tabblad kan je je eigen profielen aanmaken of de onze aanpassen naar jouw voorkeur! Have fun!

  • Page 25: Français

    4. Français 4.1. Installation du tableau de bord Pour protéger le tableau de bord pendant la production et le transport, Il y a un film de protection sur l'écran, à l'avant et à l'arrière de l'appareil et également sur le support magnétique (en fonction de l'appareil choisi).

  • Page 26: Simucube / Vrs / Simagic Alpha

    4.1.2. 4.1.2. Simucube / VRS / Simagic Alpha Enlevez les 2 boulons M8 du dessus à l’avant de l’empattement et remplacez ceux-ci par les boulons plus longs qui vous ont été livrés. Vous avez la possibilité de monter le tableau de bord soit à l’avant, soit à...

  • Page 27: Simagic M10

    4.1.3. Simagic M10 Glissez le support en plastique (imprimé en 3D) dans les fentes qui se trouvent sur les côtés de l’empattement. En cas de besoin, vous avez la possibilité d’adapter la largeur en défaisant les 6 boulons de la face du support.

  • Page 28: Thrustmaster

    4.1.4. Thrustmaster Le support Thrustmaster est compatible avec les modèles suivants: T150, T150 PRO, TMX, TMX Pro, T300RS, TS-PC, TS-XW, T-GT II 1) Enlevez le guidon de l’empattement en enlevant la vis comme montré ci-dessous (pour cette étape, n’hésitez pas à consulter également le manuel Thrustmaster) : 2) Maintenant l’anneau noir peut être dévissé...
  • Page 29 3) Enlevez maintenant les 4 vis (tournevis à croix) qui fixent le couvercle rond à l’avant de la base : 4) Placez maintenant le support KGL Sim Racing à l’avant de la base avec les 4 vis longues qui vous ont été livrées. Vous n’avez plus besoin du couvercle original et les vis qui allaient avec.
  • Page 30 5) Compris dans le kit, vous trouverez une extension. Celle-ci peut être utilisée quand les 2 positions précédentes ne conviennent pas à votre guidon ou votre situation. L’extension peut être facilement placée sur le support existant à base des aimants. Après avoir placé cet extension, vous avez une position de fixation supplémentaire: •...

  • Page 31: Installation Du Logiciel

    4.2. Installation du logiciel Le tableau de bord est compatible avec SimHub Dashboard (recommandé), mais aussi Joel Real Timing (JRT) Dashboard. Ci-dessous, nous expliquons comment faire fonctionner le tableau de bord avec SimHub: 1) Téléchargez et installez SimHub: https://www.simhubdash.com/download-2/ 2) Téléchargez et installez SimHub “the VOCORE LCD driver” (PAS le USBD480 LCD driver!): https://www.simhubdash.com/devices-driver-installation/ 3) Démarrez SimHub et allez vers l’onglet "Dash Studio", cliquez sur “VOCORE”...
  • Page 32 5) Créer un propre tableau de bord est possible via “dashboards” et “New dashboard”. Vous trouverez plusieurs tutoriels sur youtube sur comment créer votre propre tableau de bord. 6) Nous vous conseillons d’essayer le tableau de bord “RomainRob's” (téléchargement gratuit): https://www.simhubdash.com/community-2/dashboard-templates/romainrobscollection/...
