Manta Classic SOUND PRO MM4500 Instruction Manual

5.1 home theater systems
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Classic
SOUND PRO
INSTRUCTION
MANUAL
MM4500

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Classic SOUND PRO MM4500 and is the answer not in the manual?

Questions and answers

Related Manuals for Manta Classic SOUND PRO MM4500

Summary of Contents for Manta Classic SOUND PRO MM4500

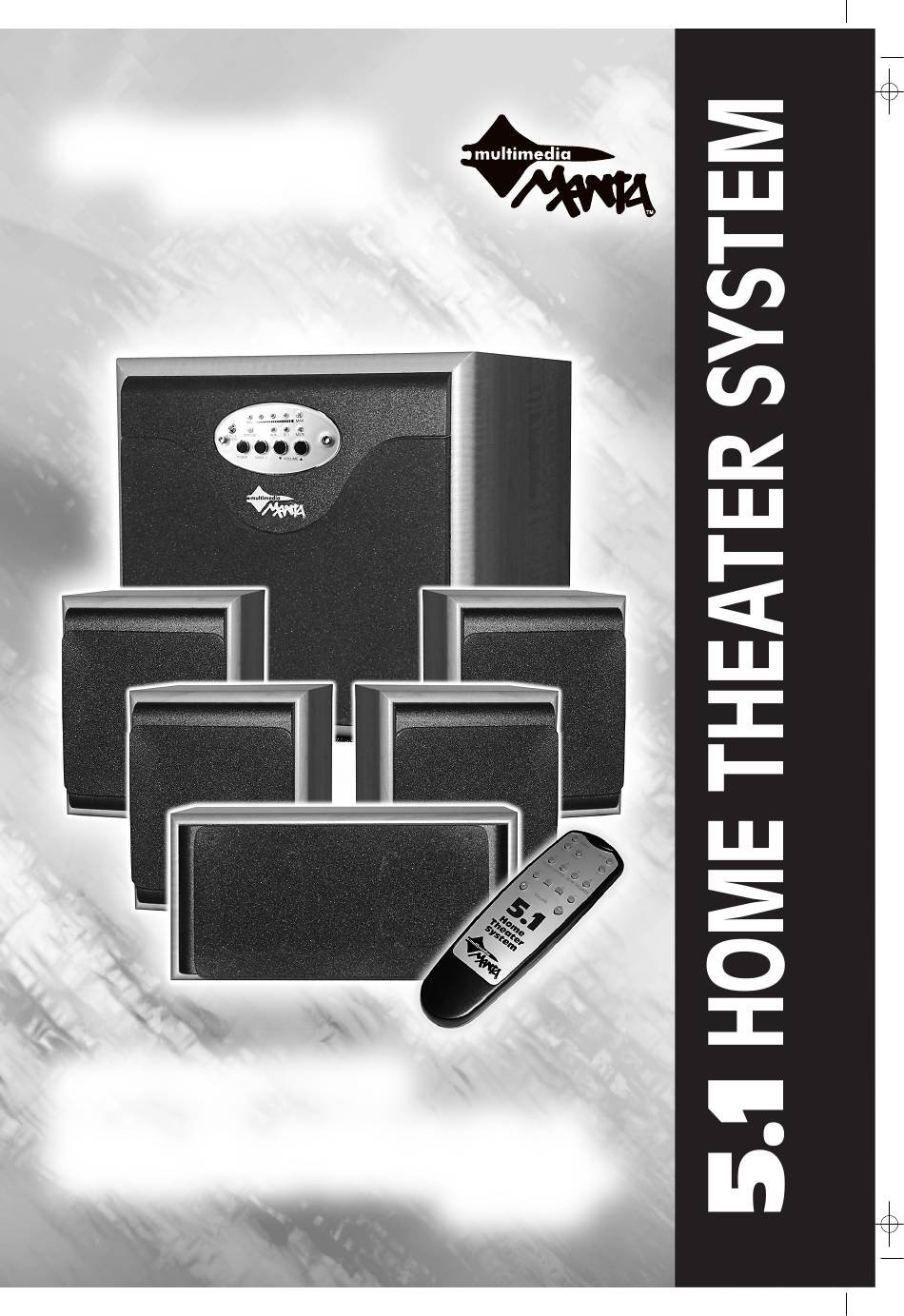

  • Page 1 Classic SOUND PRO INSTRUCTION MANUAL MM4500...

  • Page 2: Table Of Contents

    CONTENTS CAUTION ............3 SAFETY INSTRYCTION .

  • Page 3: Caution

    CAUTION 1. Do not put this device in the rain or a wet place, or it may cause a fire or electric shock. “This product is for indoors use only” 2. The symbol is to warn the users that this device is with high voltage that may cause safety problem when it is not being proper used.

  • Page 4: Contents Of The System

    CONTENTS OF THE SYSTEM POWER MUTE RESET FRONT CENTER REAR WOOFER VOLUME 5. 1 Home Theater System (Yellow) Center/Woofer (Green) Front R/L (Black) Rear R/L 1. Remote Control 1pc . 2. Subwoofer Speaker 1pc 3. Center Speaker 1pc 4. Front Speaker 2pcs 5.

  • Page 5: Remote Control

    REMOTE CONTROL POWER MUTE RESET FRONT CENTER REAR WOOFER 1. POWER ON/OFF 2. AUX 3. RESET ON/OFF VOLUME 4. CENTER VOLUME 5. 1 5. FRONT VOLUME 6. VOLUME 7. SUBWOOFER VOLUME Home Theater 8. REAR VOLUME System 9. 5.1 CHANNEL 10.

  • Page 6: Introduction To The Panel Of The Subwoofer

    INTRODUCTION TO THE PANEL OF THE SUBWOOFER l. REMOTE SENSOR: The sensor of the remote control 2. STANDBY:Standby LED indicator. The system is in the standby mode when the LED is in red color, and it is on when the LED turn into a red one. 3.

  • Page 7: Back Panel Of The Subwoofer

    BACK PANEL OF THE SUBWOOFER FUSE FUSE 8. FRONT L (+/-) AC - 3 (5.1) INPUT Front Left Channel output terminal. 1. CENTER 9. FREAR R(+/-) Center Channel Input jack Rear Right Channel output terminal. 2. WOOFER 10. FREAR L(+/-) Woofer Channel Input Jack Rear Left Channel output terminal.

  • Page 8: Joint Explanation

    JOINT EXPLANATION...

  • Page 9: Installation The System

    INSTALLATION THE SYSTEM (CONNECTING THE SUBWOOFER, FRONT SPEAKERS, SURROUND SPEAKERS & CENTRAL SPEAKER.) l. Connecting one of the front speakers with the speaks-front(R) connector on the subwoofer by using a three-meters-long front speaker cable. 2. Connecting another front speaker with speaks-front(L)connector in the same way. 3.

  • Page 10: Operation Manual

    INSTALLATION THE SYSTEM The AC-3(5 .1) input connectors on the subwoofer rear panel are for the devices those, which are with the 5:1 channel outputs of front speakers, central speakers & subwoofer; such as DVD. The 5.1CH G9 input on the subwoofer is for the devices those are with the 5.1 channel output that is with the terminal;...

  • Page 11: Notice

    NOTICE 1. Please adjust the volume to a proper level while in using. Otherwise, it may damage your hearing or this device. 2.Please unplug the system when it will not be used for a long period of time. TROUBLESHOOTING 1. SUBWOOFER IS NOT IN MOTION: Firstly, check that if the subwoofer input is being well connected.

  • Page 12: Parameters Of Properties

    PARAMETERS OF PROPERTIES Front of after: 100Hz~15KHz Middle: 100Hz~20KHz Subwoofer: 20Hz~200Hz Front: 3” 8 10W x 2 Surround: 3” 8 10W x 2 Center: 3” 16 5W x 2 Subwoofer: 5 1/4” 8 35W Transformer: 10.8V /1.6A + 20V/0.9A CAUTION (AC POWER SOURCE) Using the correct power source and do not plug/unplug the power cable with wet hand.
  • Page 13 INSTRUKCJA OBSŁUGI...

  • Page 14: Spis Treści

    Spis treœci SPIS TREŚCI ........... . 14 UWAGI WSTĘPNE.

  • Page 15: Uwagi Wstępne

    UWAGI WSTÊPNE 1. Nie wystawiaj głośników na działanie wilgoci i wody. Może to spowodować zapalenie się obudowy lub być powodem porażenia prądem. Głośniki przeznaczone są tylko do użytku wewnątrz budynków. 2. Urządzenie jest podłączane bezpośrednio do napięcia 220 V. W trakcie podłączania należy zachować...

  • Page 16: Co W Zestawie

    CO W ZESTAWIE POWER MUTE RESET FRONT CENTER REAR WOOFER VOLUME 5. 1 Home Theater System ¯Ó£TY - Centralny/Niskotonowy ZIELONY - Front prawy/Front lewy 1. Pilot CZARNY - Ty³ prawy/Ty³ lewy 2. Głośnik niskotonowy 3. Głośnik centralny 4. Głośniki przednie (2szt.) 5.

  • Page 17: Pilot

    PILOT POWER MUTE RESET FRONT CENTER REAR WOOFER 1. Włącznik 2. AUX VOLUME 3. Reset 5. 1 4. Głośnik centralny 5. Głośniki przednie 6. Głośność całego zestawu Home Theater 7. Głośnik niskotonowy System 8. Głośniki tylne 9. 5.1 10. Wyciszenie INSTALACJA BATERII...

  • Page 18: Opis Przedniego Panelu Głośnika Niskotonowego

    OPIS PRZEDNIEGO PANELU G£OŒNIKA NISKOTONOWEGO 1. Sensor Pilota 2. Standby: Dioda wskazująca czy głośniki są w stanie uśpienia 3. AUX: Dioda wskazująca czy zestaw pobiera sygnał z zewnętrznego źródła (DVD, CD) 4. 5.1: Dioda wskazująca czy zestaw pobiera sygnał z komputera 5.

  • Page 19: Tylny Panel Głośnika Niskotonowego

    TYLNY PANEL G£OŒNIKA NISKOTONOWEGO FUSE FUSE 9. Rear R (+/-) WEJŒCIA AC-3 (5.1) Wyjście głośnika tylnego prawego 1. Center 10. Rear L (+/-) Wejście dźwięku głośnika centralnego Wyjście głośnika tylnego lewego 2. Woofer 11. Center(+/-) Wejście dźwięku głośnika niskotonowego Wyjście głośnika centralnego 3.

  • Page 20: Schemat Połączenia

    SCHEMAT PO£¥CZENIA...

  • Page 21: Instalacja Głośników

    INSTALACJA G£OŒNIKÓW SCHEMAT POD£¥CZENIA G£OŒNIKÓW SATELITARNYCH DO G£OŒNIKA NISKOTONOWEGO. 1. Podłącz jeden z przednich głośników do gniazda oznaczonego „front-R” za pomocą jednego z trzymetrowych kabli. 2. Drugi głośnik przedni podłącz w ten sam sposób do gniazda oznaczonego „front-L”. 3. Podłącz jeden z głośników tylnych za pomocą przewodu o długości 8 metrów do gniazda oznaczonego „rear-R”.

  • Page 22: Stereo Aux - 5.1 Jak Podłączyć

    INSTALACJA G£OŒNIKÓW Wejście AC-3 (5.1) z tyłu głośnika niskotonowego pozwala na podłączenie urządzeń posiadających, bezpośrednie wyjścia dźwięku na pojedyncze głośniki w całym systemie np. DVD. Wejście 5.1CH G9 służy do podłączania urządzeń mających wyjścia w standardzie 5.1 takich jak np. karty dźwiękowe. Wejście AUX pozwala na podłączenie dwukanałowych urządzeń...
  • Page 23 STEREO AUX - 5.1 JAK POD£¥CZYÆ cd. O ile są to trzy wyjścia typu „mini jack stereo” (cały czas mowa o karcie 5.1) - to podłączamy przewód nr 11 (pokazany w rozdziale „Co w zestawie”). Końcówkę G9 podłączamy do gniazda nr 5 na tylnej ścianie głośnika niskotonowego, a trzy wtyki „mini jack stereo” do karty dźwiękowej.
  • Page 24 STEREO AUX - 5.1 JAK POD£¥CZYÆ cd. Uwaga! Karty dźwiękowe w komputerach mogą mieć opcjonalne ustawienia standardów dźwięku. Należy, klikając ikonki „Mój komputer”, a następnie „Panel sterowania” odnaleźć i uruchomić aplikację „Dźwięki i urządzenia audio” (w Win XP), „Dźwięki i multimedia” (w Win 2000) lub „Multimedia” (w Win '98) W otworzonym oknie dialogowym, w sekcji „Ustawienia głośników”...
  • Page 25 STEREO AUX - 5.1 JAK POD£¥CZYÆ cd. i w zakładce „Głośniki” wybrać standard „Głośniki systemu Surround Sound 5.1”. Po zatwierdzeniu przyciskiem „OK”, system jest przygotowany do prawidłowego działania. Jeśli chcemy podłączyć zestaw do komputera nie wyposażonego w kartę dźwiękową w standardzie 5.1, wówczas musimy skorzystać z wejścia AUX. Tzn. wziąć przewód nr 8 (pokazany w rozdziale „Co w zestawie”) i do gniazda oznaczonego „live out”...
  • Page 26 AUX (nr 6), a z drugiej do gniazd typu „cinch” na przewodzie RGB SCART (na zdjęciu poniżej). W przypadku jakichkolwiek niejasności, czy problemów z podłączeniem prosimy najpierw o kontakt z firmą Manta, gdzie otrzymacie Państwo fachową poradę i pomoc: od poniedziałku do piątku w godzinach 9.00-17.00 tel: 0 22 332 34 63 mail: manta@manta.com.pl...

  • Page 27: Obsługa

    OBS£UGA 1. Zasięg pilota wynosi siedem metrów. Działa on maksymalnie pod kątem 45 stopni od powierzchni czujnika umieszczonego na głośniku niskotonowym. Aby włączyć zestaw naciśnij przycisk na pilocie oznaczony „Power ON/OFF”. Dioda zaświeci się na zielono. 2. Jeśli źródłem dźwięku jest urządzenie podające dźwięk 5.1 np. DVD lub komputer z kartą dźwiękową...

  • Page 28: Uwagi

    UWAGI 1. Ustaw głośność zestawu na takim poziomie, aby nie uszkodzić własnego słuchu i głośników. 2. Jeśli głośniki mają nie być używane przez dłuższy czas, odłącz je od prądu. ROZWI¥ZYWANIE PROBLEMÓW 1. NIE ODZYWA SIĘ GŁOŚNIK NISKOTONOWY: Najpierw sprawdź czy jest on prawidłowo podłączony, a następnie naciśnij przycisk oznaczony „Woofer +”...
  • Page 29 ROZWI¥ZYWANIE PROBLEMÓW cd. 5. KARTY SOUNDBLASTER LIVE 5.1 I CICHO GRAJĄCY GŁOŚNIK NISKOTONOWY W grupie programów Creative znajdź program „Surround Mixer” i uruchom go. Sprawdź czy przy zakładce „Speakers” są ustawione głośniki 5.1. Jeśli tak, uruchom zakładkę „Settings” i włącz opcję „Bass Redirection”. Głośnik niskotonowy powinien już działać prawidłowo.

  • Page 30: Parametry

    PARAMETRY Głośnik centralny: 100Hz~15kHz Satelity: 100Hz~20kHz Głośnik niskotonowy: 20Hz~200Hz Głośnik centralny: 3'' 16 Ohm 5W x 2 Satelity: 3'' 8 Ohm 10W x 4 Głośnik niskotonowy: 5 1/4'' 8 Ohm 35W Transformator: 10.8V /1.6A + 20V/0.9A UWAGA Pod³¹czaj zestaw tylko suchymi rêkami. Jeœli przewód doprowadzaj¹cy pr¹d zosta³...
  • Page 31 NOTATKI...
  • Page 32 GWARANCJA JEST WAŻNA DWANAŚCIE MIESIĘCY OD DATY ZAKUPU. Klientowi przysługuje prawo wymiany sprzętu na nowy, jeżeli firma „MANTA” stwierdzi, że usunięcie wad jest niemożliwe do wykonania, w przypadku wad fabrycznych ujawnionych w ciągu 5 dni od daty zakupu. Karta gwarancyjna wypełniona w sposób niepełny lub niepoprawny jest nieważna.
