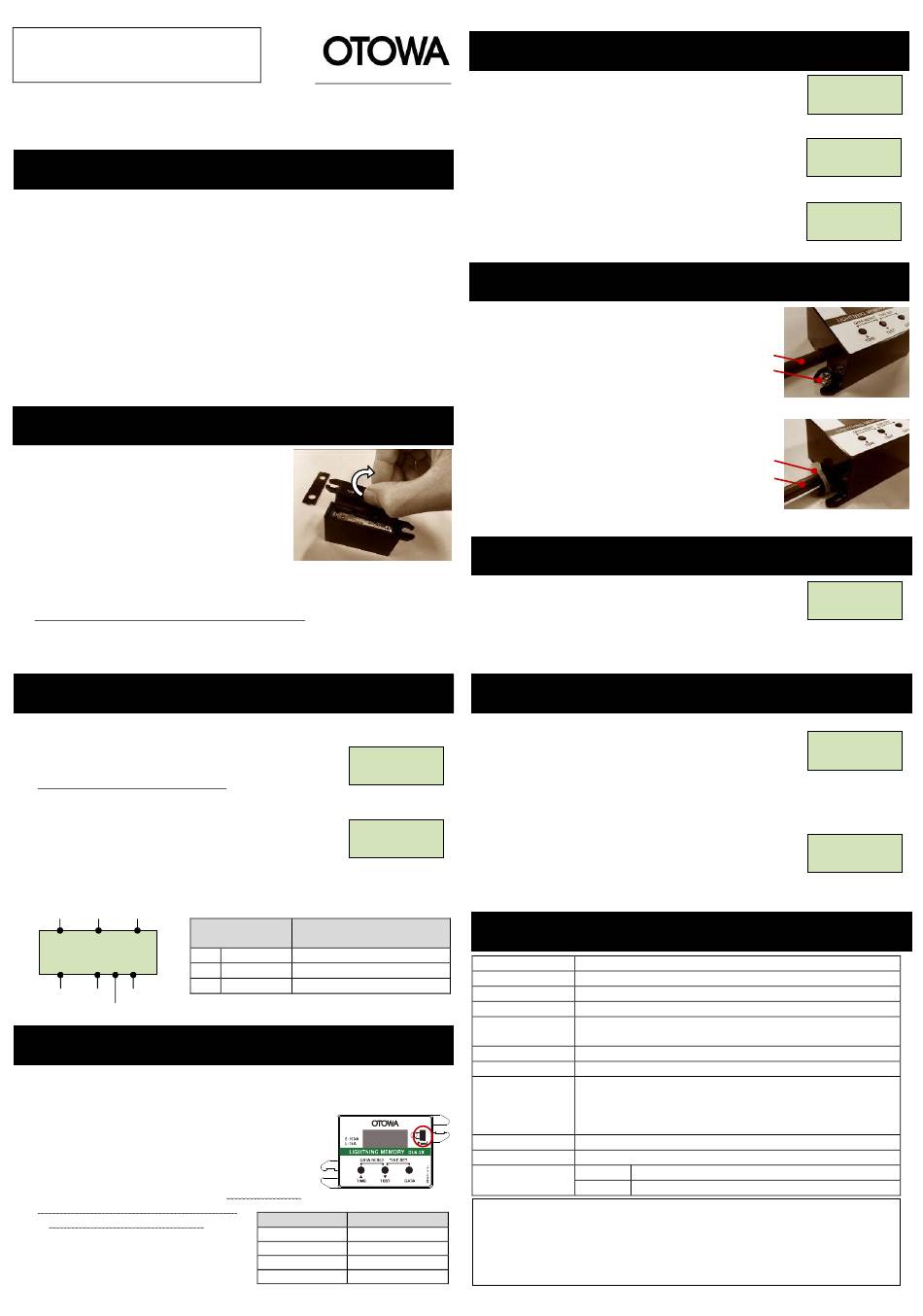

OTOWA OLM-2 Instruction Manual

取扱説明書
雷メモリ ＯＬＭ－２
ＯＬＭ－２Ｓ(接点出力機能付き)
本取扱説明書では、OLM-2 を有効に、かつ安全に使用するための方法について説明
していますので、ご使用前に必ずお読みください。
１ 安全上のご注意
△
【 注意】
!
・本製品の取付けは接地線専用です。電源線に取付けないでください。
・本製品は屋内用です。屋外で使用しないでください。
・水のかかる場所、日光が直接当たる場所、腐食性ガスが発生する場所、
ホコリの多い場所での保管や使用は避けてください。
・使用しない間は乾電池を抜いて保管してください。
・濡れた手で操作しないでください。
・ボタン操作はゆっくり丁寧に行ってください。
・衝撃を加えたり、落下させないでください。
・分解や改造をしないでください。
・指定された電池以外を使用しないでください。
・仕様を大きく超える雷サージが流れた場合、故障する恐れがあります。
△
【 危険】
!
・雷発生中は取付け作業や電池交換を行わないでください。
２ 乾電池の挿入
①底面の電池フタを 2 箇所開けてください。
②単４形アルカリ乾電池 2 本を、極性に注意して挿
入してください。
③乾電池を挿入すると起動画面が表示され、その後
消灯し測定モードになります。
④電池フタをツメに合わせて「カチッ」と音がする
まではめ込み、電池フタを閉じます。
【重要】
乾電池の推奨交換周期は 2 年です。 （※付属の乾電池はテスト用です。 ）
電池交換をすると時刻が初期設定（00/01/01 00:00）に戻ります。
電池交換をした際は、必ず時刻設定を行ってください。 （記録データは保持します）
また、電池交換をした際は、 「TEST」ボタンで動作テストを行ってください。
６ 記録データの表示
記録データ（サージ電流レベルとその記録時刻）を確認することができます。
①「DATA」ボタンを 1 秒以上押すと記録データ数を表示
します。 （テスト動作も含まれます）
②記録データ数が表示されている状態で「TIME」ボタン
または「TEST」ボタンを押すと、最も新しい記録データ
が表示されます。
③「TIME」ボタンまたは「TEST」ボタンを押す毎に順に
記録データがスクロールします。
④10 秒間、ボタン操作を行わなかった場合には消灯し、
測定モードに戻ります。
【記録データの見方】
年 月 日
１８／１２／２８
１２：３４Ｌ０２
時 カウント数
分
サージレベル
７ 接点出力
（ＯＬＭ-2Ｓのみ）
サージ電流検知時及び動作テスト時に本製品の接点出力が ON（1 秒間）します。
接点出力端子を使用する場合は、付属の接点出力用ハーネス（ケーブル長：300mm、
導体外径：0.36mm）を使用して監視設備等に接続してください。
【重要】
・電圧および電流は最大使用値以下でご使用ください。
（最大使用電圧：DC80V、最大使用電流：50mA）
・接点出力用ハーネスから配線を延長される際は電圧
降下にご注意ください。
・接点出力端子には極性があります。DC 電源は必ず
接点出力用ハーネスの赤線を＋側に、
白線を－側に接続してください。
・配線から侵入する雷サージから御社の
監視設備を保護するために、監視装置
の直近に使用電圧に応じた SPD（右表）
を設置することを推奨致します。
No．G1-325-18-027c
【電池交換】
【記録データ数画面】
１９／０１／１３
０５：４３Ｓ０３
【記録データの表示例】
サージレベル
説 明
表 示
100A 以上のサージを検知
Ｓ スモール
1kA 以上のサージを検知
Ｌ ラージ
Ｔ テスト テスト動作
【接点出力端子】
推奨 SPD
接点回路電圧
DC12V SL-GV12J
DC24V SL-GV24J
DC48V SL-GV48J
DC80V
３ 時刻設定
①「TEST」ボタンと「DATA」ボタンを同時に 1 秒以上押して
ください。画面が時刻設定モードに切替わります。
※10 秒間操作をしなかった場合は画面が消灯し、
測定モードに戻ります。
②ボタン操作により、年・月・日・時・分を順に設定します。
「TIME」ボタン：数値の上昇
「TEST」ボタン：数値の下降
「DATA」ボタン：数値の確定と次の設定への移動
③時刻（分）の設定完了後に「DATA」ボタンを押すと『SET』
と表示され、時刻の設定が完了します。
④「TIME」ボタンを 1 秒以上押すと、現在時刻が約 5 秒間表
示されます。正しく設定されているか確認してください。
４ 取付け
（１）ねじによる取付け
本製品の底面くぼみ部に接地線を通して、
M5 ねじまたは M6 ねじ（2 箇所）で固定して
ください。
（締め付けトルク：1.5～2N・m）
これで測定状態になります。
（２）結束バンドによる取付け
本製品の底面くぼみ部に接地線を通して、
結束バンド（2 本）で本体と接地線を固定し
てください。
これで測定状態になります。
【重要】
金属ボックス内に設置した場合、検知電流（感度）
が鈍る場合があります。
５ 動作テスト
画面消灯中（測定モード中）に「TEST」ボタンを 1 秒以上
押すと、時刻および『T』表示とカウント数が表示され、テス
トをしたことが内部メモリに記録されます。これにより、本装
置が正常に動作していることを確認できます。
8 記録データの消去
（１）記録データの消去
「TIME」ボタンと「TEST」ボタンを同時に 1 秒以上押し
てください。画面に『00』と表示され全ての記録データが
消去されます。
０３
【重要】
一度、消去したデータは元に戻すことはできません。
（２）記録データの上限
データは最大 99 件まで記録可能です。カウントが 99 件に
なると、それ以上データを記録しません。
動作テストを行った場合、 『DATA FULL』と表示されます。
記録データが 99 件の状態でも、サージ電流検知時及び動作
テスト時に接点出力します。 （OLM-2S のみ）
9 仕 様
品
形
電
適 用 電 線
検 知 電 流
最 大 電 流
最 大 記 録 数
接 点 出 力
(OLM-2S のみ)
時 刻 精 度
使 用 場 所
使用温度範囲
■
お問い合わせ
音羽電機工業株式会社 https://www.otowadenki.co.jp
本社：TEL 06-6429-9591
東京：TEL 03-3668-0108
LS-T1FS
名 雷メモリ
OLM-2、OLM-2S
式
単 4 アルカリ乾電池 2 本（※電池交換推奨周期：2 年）
源
2.0～22mm 2 IV 又は KIV 電線
S：100A±30％（8/20μs）
L：1kA±30％ （8/20μs）
25kA（8/20μs、10/350μs）
99 件（99 件以上は記録しない）
オープンコレクタ出力
サージ電流検知時及び動作テスト時に 1 秒間 ON
（記録件数が 99 件を超えた場合でも動作します）
最大使用電圧：DC80V、最大使用電流：50mA
月差±15 秒
屋内専用
測定時 －20℃～＋50℃（結露なきこと）
0℃～＋50℃（結露なきこと）
表示時
（取扱店もしくは音羽電機工業㈱まで）
００／_ _／_ _
_ _：_ _
【時刻設定モード画面】
１８／１２／２３
１３：４６ＳＥＴ
【時刻設定完了画面】
１８／１２／２３
１３：４７：３６
【TIME ボタン表示】
接地線
ねじ
【ねじによる取付け】
結束
バンド
接地線
【結束バンドによる取付け】
１８／１２／２３
１３：４８Ｔ０１
【テスト表示】
００
【記録データ消去】
- - ＤＡＴＡ - -
- - ＦＵＬＬ - -
【記録データの上限】
