Summary of Contents for roco Z21 Pro Link

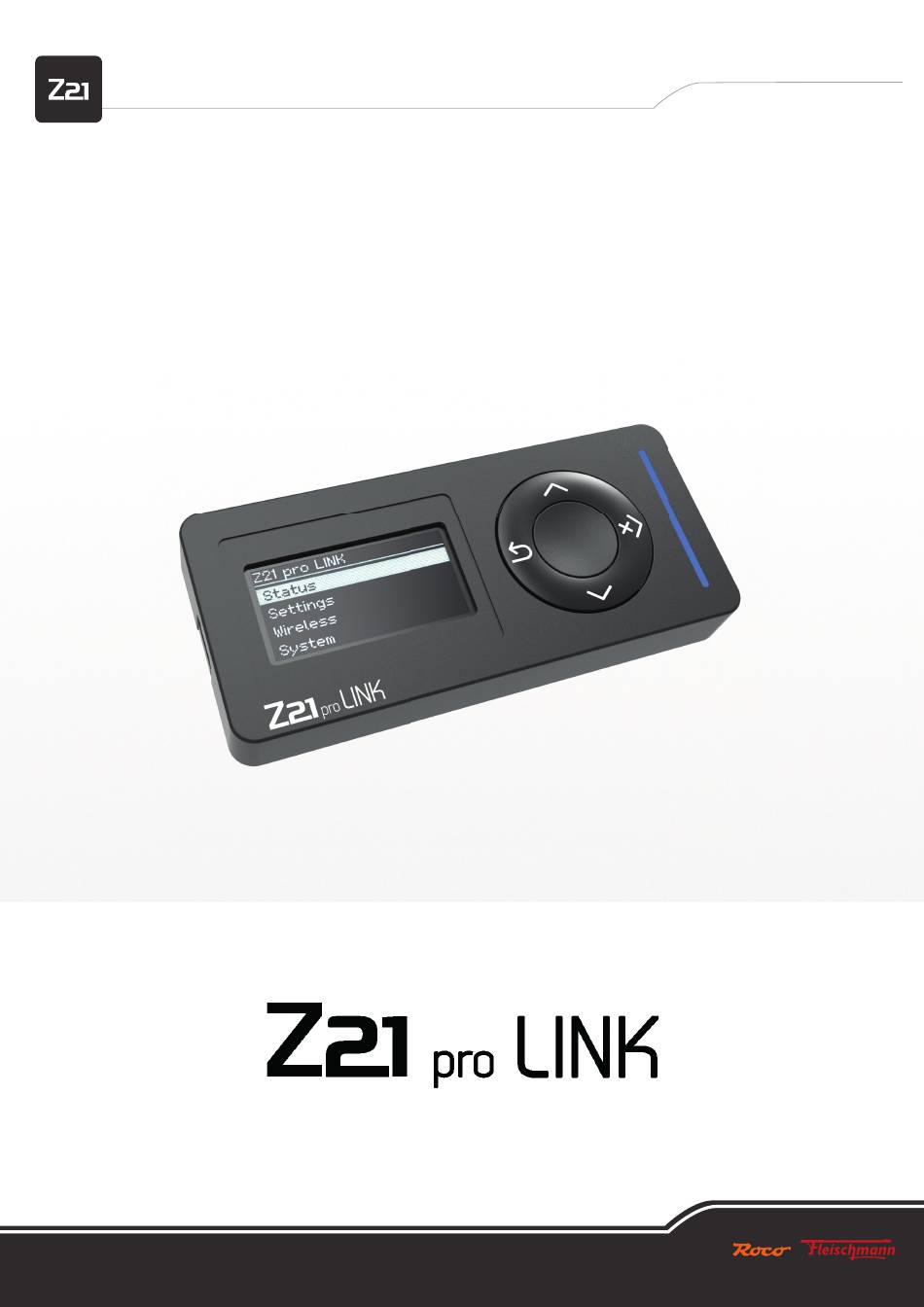

- Page 1 Modellbahnsteuerung Z21 ist eine Innovation von ROCO und FLEISCHMANN...
-
Page 2: Willkommen Bei Z21
Herzlichen Dank, dass Sie sich für den Z21 pro LINK von Roco und Fleischmann entschieden haben! Auf den folgenden Seiten verraten wir Ihnen, was Sie wissen müssen, um den Z21 pro LINK in Betrieb zu nehmen. Außerdem finden Sie in diesem Handbuch viele prakti- sche Tipps. -
Page 3: Table Of Contents
2.1 Konfi guration ..................................... 5 2.2 Updaten ..................................... 5 2.3 Steuerung ....................................5 2.4 Eingabemöglichkeiten ................................5 3. Anschließen des Z21 pro LINK ..............................6 3.1 Spannungsversorgung ................................6 4. WLAN-Verbindung herstellen ..............................7 5. Tasten und Navigation ................................. 8 5.1 Textfeld-Eingabe ändern ................................ -
Page 4: Kurzanleitung / Übersicht
Live-Status des zLink-fähigen Gerätes Status Einstellungen des zLink-fähigen Gerätes Settings WLAN-Einstellungen des Z21 pro LINK Wireless System-Einstellungen des Z21 pro LINK System Wie der Z21 pro LINK mit dem WLAN zu verbinden ist, entnehmen Sie bitte aus dem Kapitel: 4- „WLAN-Verbindung herstellen“... -
Page 5: Einsatzbestimmung Und Funktion
Der Einsatzbereich des Z21 pro LINKs lässt sich prinzipiell in 3 Hauptfunktionen unterteilen: 2.1 Konfi guration Der Z21 pro LINK erkennt automatisch mit welchem Gerät er gerade verbunden ist. Sie können jederzeit vom verbundenen Gerät den aktuellen Status abfragen, wobei die Status-Anzeige im Sekundentakt aktualisiert wird. -
Page 6: Anschließen Des Z21 Pro Link
Der Z21 pro LINK kann vom zLink-kompatiblen Gerät mitversorgt werden. Alternativ kann der Z21 pro LINK auch über den USB-Port mit Strom versorgt werden. Dabei kann der Z21 pro LINK auch das ange- schlossene, zLink-kompatible Gerät mitversorgen. Verwenden Sie hierzu das 10859 - USB Schaltnetzteil 5 Watt. -
Page 7: Wlan-Verbindung Herstellen
4. WLAN-Verbindung herstellen 1. Z21 pro Link mit dem mitgelieferten zLink-Kabel an dem zLink-fähigen Gerät anschließen. Danach das zLink-fähige Gerät an die Span- nungsversorgung anschließen. 2. Alternativ kann der Z21 pro Link auch mit einem USB-Netzteil versorgt werden. 3. Gehen Sie mit der Taste auf das Menü... -
Page 8: Tasten Und Navigation
Modellbahnsteuerung 5. Tasten und Navigation Das Z21 pro LINK-Keyboard besteht aus 5 Tasten, die je nachdem ob Sie durch das Menü navigieren, einen Wert editieren oder auf eine Systemmeldung reagieren, unterschiedliche oder erweiterte Funktionen haben können. Taste Navigieren Editieren Systemmeldung... -
Page 9: Nummerischen Wert Ändern
Der Wert des aktuellen Eintrags erscheint eingerahmt. Verwenden Sie die Taste oder in der Auswahlliste nach unten oder oben zu scrollen. Beenden und speichern Sie Ihre Änderung mit der -Taste oder beenden Sie den Editiermodus, ohne zu speichern, mit der -Taste. Z21 ist eine Innovation von ROCO und FLEISCHMANN... -
Page 10: Display Und Menüstruktur
Modellbahnsteuerung 6. Display und Menüstruktur Der Z21 pro LINK bietet die Möglichkeit den Status eines verbundenen Endgerätes abzufragen und dessen Einstellungen zu ändern. Bei den beiden hierfür verwendeten Menüs handelt es sich um „dynamische“ Menüs, die in Abhängigkeit des Settings Status verbundenen Gerätes individuell generiert werden. -
Page 11: Z21 Pro Link-Drahtlosnetzwerk Konfi Gurieren
Sie die Änderungen übernehmen möchten. Device Name Mit diesem Textfeld können Sie Ihrem Z21 pro LINK einen individuellen Namen geben (max. 32 Zeichen), damit Sie ihn bei Verwendung von mehreren Z21 pro LINKs schnell und einfach in der Z21 App identifi zieren können. - Page 12 Werkseinstellung: „192.168.1.1“. Host Mode Mit dieser Option können Sie festlegen, ob Sie Ihren Z21 pro LINK im Client-Modus oder im Host-Modus betreiben möchten. Client-Modus: Der Z21 pro LINK verbindet sich zu einem bestehenden Z21-WLAN-Router. Host-Modus: Bedeutet, dass der Z21 pro LINK sein eigenes WLAN generiert. Es kann sich ein einzelnes WLAN-Gerät (z.B. Smartphone oder Laptop) mit dem Z21 pro LINK verbinden.
-
Page 13: Z21 Pro Link-Systemeinstellungen Ändern
Region Nur im Host-Modus verfügbar. Mit diesem Auswahlfeld legen Sie die Region fest, in der Sie Ihren Z21 pro LINK betreiben. In Ab- hängigkeit dieser Auswahl kann sich die maximale Anzahl von einstellbaren Kanälen im Feld ändern, da dieses Limit länder- Channel spezifi sch unterschiedlich ist. - Page 14 Modellbahnsteuerung Hardware Type Mit diesem Eintrag wird Ihnen der Hardware-Typ Ihres Z21 pro LINK angezeigt. Firmware Version Mit diesem Eintrag wird Ihnen die Firmware-Version Ihres Z21 pro LINK angezeigt. MAC Address Mit diesem Eintrag wird Ihnen die MAC-Adresse Ihres Z21 pro LINK angezeigt.
-
Page 15: Bedienung Mit Der Z21 App
7. Bedienung mit der Z21 App Die wohl einfachste und komfortabelste Art der Bedienung bietet die Z21 App. Wenn der Z21 pro LINK und das iOS- oder Android-Ge- rät zu demselben Z21-WLAN verbunden sind, können alle Einstellungen über die Z21 App in der jeweils eingestellten Sprache erledigt werden. -
Page 16: Welcome To The Z21
• Never leave your model railway system in operation unsupervised! There is a risk of fire due to heating if a short-circuit occurs unnoticed! • The Z21 pro LINK may be used exclusively in dry interior spaces. It may not be operated in areas subject to major temperature and air humidity fluctuations. - Page 17 6.1 Querying the status of the terminal device ..........................24 6.2 Changing the status of the terminal device ..........................24 6.3 Configuring the Z21 pro LINK wireless network ........................25 6.4 Changing the Z21 pro LINK system settings ..........................27 7.
-
Page 18: Quick Guide / Overview
System settings of the Z21 pro LINK System To fi nd out how the Z21 pro LINK is connected with the WLAN, please see chapter: 4- „Establishing a WLAN connection“ 2. Determination of use and function The Z21 pro LINK has been developed for use on model railway systems with Z21 components featuring a zLink interface. -
Page 19: Configuration
You can conveniently confi gure a device connected with the Z21 pro LINK via the installed display and the 5-key keyboard, or even more conveniently via the Z21 App without requiring further components or complex CV tables. -
Page 20: Connecting The Z21 Pro Link
The Z21 pro LINK can also be supplied from the zLink-compatible device. Alternatively, the Z21 pro LINK can also be supplied via a USB power port. In this way, the Z21 pro LINK can also supply the connected, zLink-compatible device. To do this, use the 10859 - USB 5 Watt switching power supply. -
Page 21: Establishing A Wlan Connection
Write 11.When the Z21 pro LINK succeeds in connecting with your Z21 WLAN network, the blue LED lights up and continues to fl ash slowly. The connection status is shown as follows on the right-hand side in the title line:... -
Page 22: Keys And Navigation
Model Railway Control Unit 5. Keys and navigation The Z21 pro LINK keyboard consists of 5 keys which, depending on whether you are navigating through the menu, editing a value or reacting to a system message, can have different or extended functions. -
Page 23: Changing The Numerical Value
The value of the current input appears in a frame. Use the key in order to scroll up or down in the selection list. End and save the change using the key or end the editing mode without saving using the key. Z21 ist eine Innovation von ROCO und FLEISCHMANN... -
Page 24: Display And Menu Structure
Model Railway Control Unit 6. Display and menu structure The Z21 pro LINK permits you to query the status of a connected terminal device and to change its settings. The Status menus used for this purpose are “dynamic” menus, which are generated individually depending on the connected device. -
Page 25: Configuring The Z21 Pro Link Wireless Network
Device Name Using this text fi eld, you can give your Z21 pro LINK an individual name (max. 32 characters) so that you can identify it quickly and easily in the Z21 App when using multiple Z21 pro LINKS. - Page 26 Factory setting: “192.168.1.1”. Host Mode With this option, you can determine whether you wish to operate your Z21 pro LINK in client mode or in host mode. Client mode: The Z21 pro LINK connects itself to an existing Z21 WLAN router.
-
Page 27: Changing The Z21 Pro Link System Settings
Region Only available in host mode. With this selection fi eld, you can determine the region in which you operate your Z21 pro LINK. Depen- ding on this selection, the maximum number of adjustable channels in the fi eld may change, as this limit differs according Channel to the country. - Page 28 Model Railway Control Unit Hardware Type With this input, the hardware type of your Z21 pro LINK is displayed. Firmware Version With this input, the firmware version of your Z21 pro LINK is displayed. MAC Address With this input, the MAC address of your Z21 pro LINK is displayed.
-
Page 29: Operation Using The Z21 App
7. Operation using the Z21 App The easiest and most convenient method of operation is the Z21 App. If the Z21 pro LINK and the iOS or Android device are connected to the same Z21 WLAN, then all settings can be dealt with via the Z21 App in the respective set language. -
Page 30: Bienvenue Dans La Gamme Z21
• La Z21 pro LINK est réservée aux applications en espaces intérieurs secs. La Z21 pro LINK ne doit pas être utilisée dans un environ- nement caractérisé par des variations fortes de températures et d’humidité. - Page 31 6.2 Modification de la configuration de l’appareil raccordé ......................38 6.3 Configuration du réseau sans fil Z21 pro LINK ........................39 6.4 Modification de la configuration système du Z21 pro LINK ..................... 41 7. Utilisation avec l’application Z21 ............................... 43...
-
Page 32: Guide Rapide / Présentation
Confi guration du Z21 pro LINK System Vous trouverez la procédure de connexion du Z21 pro LINK au Wi-Fi dans le chapitre : 4 - « Établissement de la liaison Wi-Fi » 2. Utilisation conforme et fonctionnement Le Z21 pro LINK a été conçu pour les réseaux ferroviaires miniatures avec composants Z21 et interface zLink. -
Page 33: Configuration
Lorsqu’il est connectée à un appareil, vous pouvez facilement le confi gurer sur l’écran et avec les 5 touches de la Z21 pro LINK ou utiliser l’application Z21, sans autre composant et sans utiliser des tableaux de CVs complioqués. -
Page 34: Raccordement Du Z21 Pro Link
Vous trouverez de plus amples informations sur l’utilisation et la confi guration sur notre site Internet www.z21.eu dans la rubrique 10838 – Z21 pro LINK. Comme le Z21 pro LINK reçoit en continu des extensions de fonctionnalités par le biais de mises à jour logi- cielles, vous pouvez toujours télécharger de la page Z21 les dernières mises à... -
Page 35: Établissement De La Liaison Wi-Fi
4. Établissement de la liaison Wi-Fi 1. Raccordez le Z21 pro LINK à l’appareil compatible zLink avec le câble zLink livré. Raccordez alors l’appareil compatible zLink à l’ali- mentation en tension. 2. Vous pouvez aussi alimenter le Z21 pro LINK avec un bloc d’alimentation USB. -
Page 36: Touches Et Navigation
5. Touches et navigation Le clavier de la Z21 pro LINK a 5 touches qui, en fonction de ce que vous faites (naviguer dans le menu, changer une valeur, réagir à un message du système) ont des fonctions différentes ou étendues. -
Page 37: Modification D'un Nombre
La valeur du champ est bordurée. Appuyez sur les touches pour monter/descendre dans la liste de sélection. Pour terminer et enregistrer la modifi cation, appuyez sur la touche ou, pour quitter le mode Édition sans rien enregistrer, sur la touche Z21 ist eine Innovation von ROCO und FLEISCHMANN... -
Page 38: Écran Et Structure Des Menus
Z21 pro LINK, dans le cas où celui-ci est raccordé à une alimentation extérieure au travers de la prise USB. Le menu de statut et de confi guration décrit ci-dessous a été généré pour un Z21 single BOOSTER raccordé au Z21 pro LINK. Dans la représentation schématique, la zone noire correspond à... -
Page 39: Configuration Du Réseau Sans Fil Z21 Pro Link
Device Name Ce champ de texte sert à donner un nom au Z21 pro LINK (32 caractères max.) pour l’identifi er facilement et rapidement dans l’appli- cation Z21 si vous en utilisez plusieurs. - Page 40 Mode Client : La Z21 pro LINK se connecte au routeur Wi-Fi Z21. Mode Hôte : La Z21 pro LINK génère son propre réseau Wi-Fi. Un appareil compatible Wi-Fi (smartphone ou ordinateur portable, par exemple) peut alors se connecter à la Z21 pro LINK.
-
Page 41: Modification De La Configuration Système Du Z21 Pro Link
Region Disponible seulement en mode Hôte. Ce champ de sélection sert à défi nir la région dans laquelle le Z21 pro LINK est utilisé. En fonction de la région sélectionnée, la nombre maximal de canaux réglables du champ peut changer, cette limite étant spé- Channel cifi que à... - Page 42 Plage de sélection : « off », 1, 2, 3, …, 60 minutes. Réglage d’usine : 10. Left-Handed Cette option sert à tourner l’affichage et l’affectation des touches à l’écran de 180° pour faciliter la manipulation du Z21 pro LINK si vous êtes gaucher. Réglage d’usine : « off ».
-
Page 43: Utilisation Avec L'application Z21
7. Utilisation avec l’application Z21 L’application Z21 est probablement le moyen le plus simple et le plus pratique d’utiliser la commande. Si le Z21 pro LINK et l’appareil iOS/Android sont connectés au même Wi-Fi Z21, tous les réglages peuvent être effectués avec l’application Z21 dans la langue choisie. - Page 44 0,42 € par minute Nous nous réservons le droit de modifi er la construction et le dessin! TTC) Z21 ist eine Innovation von ROCO und FLEISCHMANN WWW.Z21.EU 8010838921 IV / 2022...
