Summary of Contents for Minerva MXP24/25-U

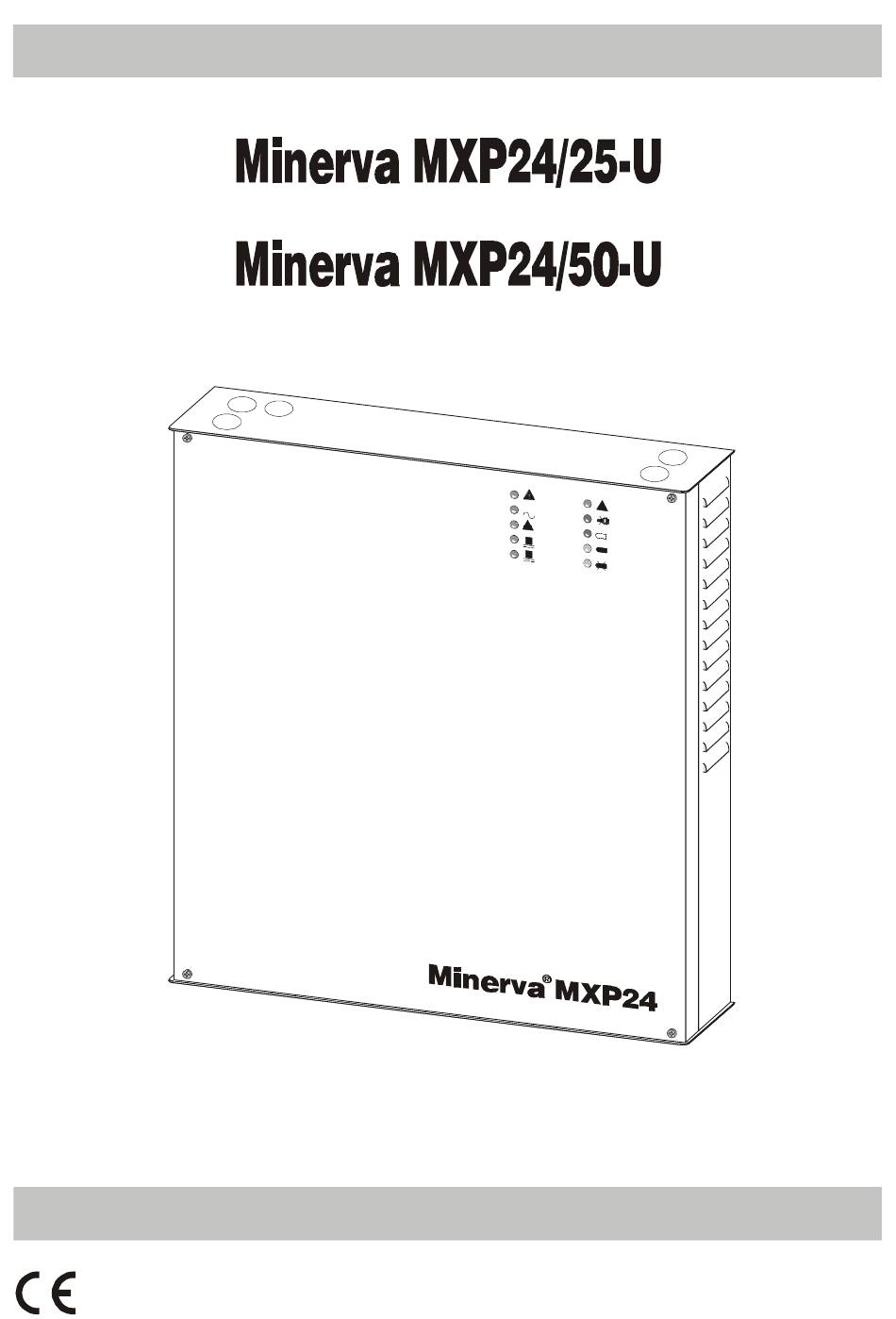

- Page 1 STAZIONI DI ALIMENTAZIONE POWER SUPPLY MANUALE DI INSTALLAZIONE INSTALLATION MANUAL...
-
Page 2: Identificazione Delle Parti
D e s c r i z i o n e D e s c r i p t i o n MXP24/25-U e 50-U, sono Stazioni di Alimenta- The MXP24/25-U and 50-U, Power Supply zione studiate per l’integrazione della corrente... - Page 3 G N D AC/N AC/L F 1 0 A / 2 5 Ø V F 4 A / 2 5 Ø V G N D AC/N AC/L F 6 . 3 A / 2 5 Ø V F 3 . 1 5 A / 2 5 Ø V RS485 B022 NO NC...
- Page 4 IDENTIFICAZIONE DELLE PARTI PARTS IDENTIFICATION Connettore sul modulo di alimentazione per Connector ---- to be used for the connection il collegamento al circuito di controllo of the Power Supply Module to the on- tensione di uscita, posto sulla scheda. board output voltage control circuit Trimmer di regolazione fine della tensione Power Supply output voltage trimmer (DO di uscita (NON MODIFICARE).
- Page 5 Otvory pro montáž Externího zdroje na omítku ( 4mm) PCB - Deska plošných spojů Propojení mezi zdrojovým modulem a PCB pro hlídání výstupního napětí 2 x AKU 12V/17Ah (se zdrojem MXP24/50-U) nebo 2 x 12V/7Ah (se zdrojem MXP24/25-U) Připojovací konektory akumulátorů Otvor pro přívod kabelů...
- Page 6 I n s t a l l a z i o n e I n s t a l l a t i o n La Stazione di Alimentazione deve essere in- Locate the Power Supply Station as near as stallata il più...
-
Page 7: Warning Leds
DESCRIZIONE DELLE SPIE WARNING LEDs Se accesa indica presenza di un guasto ON indicates Generic Trouble generico Se spenta indica la mancanza della OFF indicates input (230 V) voltage failure: tensione d’ingresso (230 V): - check for Mains voltage; - controllare la presenza della tensione di rete; - check that the fuse 17 is intact;... - Page 8 DESCRIZIONE DELLE SPIE WARNING LEDs Se accesa indica che l’accumulatore è ON indicates that the battery is flat. scarico: nel caso in cui venga a mancare Therefore, if the input voltage fails (LED la tensione di ingresso (spia spenta) OFF) the system will be unable to l’alimentazione dei dispositivi collegati alla feed the Power Supply Station peripherals.
- Page 9 Signalizace LED diod Souhrnná porucha Pokud nesvítí - výpadek síťového napětí 230VAC - zkontrolujte přívod síťového napětí - zkontrolujte pojistku síťového napětí - položka 17 - zkontrolujte propojení zdrojového modulu s PCB Porucha výstupního napětí O1 resp. O2 - zkontrolujte, zda výstup není ve zkratu - prověřte, zda napájené...
-
Page 10: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE TECHNICAL FEATURES Modello MXP24 Model /25-U /50-U Tensione di ingresso 230V~-15/+10%50/60 Hz Input voltage Corrente assorbita (max.) 0,9 A 1,6 A Maximum current draw Tensione di uscita max Maximum output voltage ±1% 29,4 V (prima di sgancio sicurezza) Tensione di uscita min (a Minimum output voltage ±1%... -
Page 11: Technické Parametry
Výstupní proud trvale 1,6A Doba nabití akumulátorů na 80% kapacity Max. kapacita akumulátorů pro typ MXP24/50-U 12V/17Ah Max. kapacita akumulátorů pro typ MXP24/25-U 12V/7Ah Hodnota výstupního napětí pro odpojení zdrojového modulu 29,4V Hodnota výstupního napětí pro signalizaci poruchy "Nízké napětí AKU"...
