OPIS
ZŁĄCZ / WYGLĄD
OBUDOWY
7
1
3
3
2
8
1 - złącze zasilania "+" VDC
4 - gniazdo VAC nr 1
2 - złącze zasilania "-" VDC
5
- gniazdo VAC nr 2
3 - wentylator
6 - dioda sygnalizacyjna
7 - otwory wentylacyjne
8 - uziemienie
ROZSTAW OTWORÓW MONTAŻOWYCH
275 mm
PRZYKŁADOWY SCHEMAT PODŁĄCZENIA
1
DANE TECHNICZNE
model
6
4
napięcie wejściowe (DC)
5
7
napięcie wyjściowe (AC)
przebieg napięcia wyjściowego
częstotliwość napięcia wyjściowego
moc maksymalna
funkcja MPPT
Połączenie paneli PV
złącze zasilania (wejściowe)
gniazdo wyjściowe
obudowa
wymiary (dł. sz. wys.)
waga netto
ZABEZPIECZENIA I INNE FUNKCJE
model
zabezpieczenie przeciążeniowe
zabezpieczenie zwarciowe
zabezpieczenie termiczne
zabezpieczenie nadnapięciowe
..
temperatura pracy
sprawność
chłodzenie
stopień ochrony (IP)
2
MPPT - 3000
120 V ÷ 350 V
120 V ÷ 350 V
modyfikowana sinusoida
50 Hz
3000 W
tak
szeregowe lub
szeregowo równoległe
MC4 - 2 szt
E (z bolcem) - 2 szt.
aluminium
290 x 190 x 80 [mm]
x
x
2,4 kg
MPPT - 3000
tak
tak
80 °C
tak
-25
°C ÷
55 °C
> 94 %
aktywne
IP21
MPPT

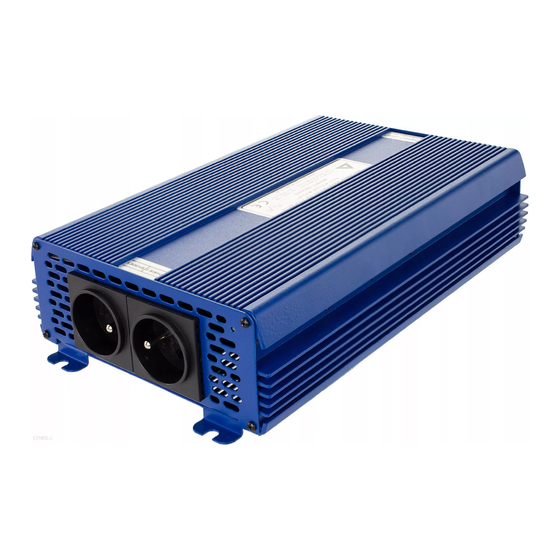

INSTRKUCJA OBSŁUGI
Przetwornicy Solarnej
ECO Solar Boost
MPPT-3000 3kW
wersja 10.0
obowiązuje od 01-11-2021
PRODUCENT
AZO Digital Sp. z o.o.
ul. Rewerenda 39A
80-209 Chwaszczyno
tel. +48 58 712 81 79
poczta@polskieprzetwornice.pl
www.
polskieprzetwornice.pl
Wyprodukowano w Polsce
zapytaj o inne produkty
+48 58 712 81 79
Advertisement
Table of Contents
Summary of Contents for AZO Digital MPPT-3000
- Page 1 10.0 obowiązuje od 01-11-2021 PRZYKŁADOWY SCHEMAT PODŁĄCZENIA ZABEZPIECZENIA I INNE FUNKCJE PRODUCENT model MPPT - 3000 AZO Digital Sp. z o.o. ul. Rewerenda 39A zabezpieczenie przeciążeniowe 80-209 Chwaszczyno tel. +48 58 712 81 79 zabezpieczenie zwarciowe poczta@polskieprzetwornice.pl zabezpieczenie termiczne 80 °C...
- Page 2 ZASTOSOWANIE PRAWIDŁOWY MONTAŻ BEZPIECZEŃSTWO Przetwornica ECO Solar Boost 3kW przeznaczona jest do zasilania Do połączenia paneli PV z przetwornicą należy zastosować Przetwornica napięcia z serii ECO Solar Boost wytwarza urządzeń grzewczych takich jak bojlery, grzejniki, grzałki elektryczne lub odpowiednie przewody do instalacji PV, o przekroju nie mniejszym na wyjściu niebezpieczne napięcie, które może spowodować...
- Page 3 290 x 190 x 80 [mm] net weight 2,4 kg 10.0 SAMPLE WIRING DIAGRAM MANUFACTURER PROTECTIONS AND OTHER FEATURES AZO Digital Sp. z o.o. model MPPT - 3000 ul. Rewerenda 39A overload protection 80-209 Chwaszczyno, POLAND tel. +48 58 712 81 79 short circuit protection poczta@polskieprzetwornice.pl...
- Page 4 INTENDED USE PROPER INSTALLATION SAFETY The ECO Solar Boost inverter is designed to power heating devices To connect the PV panels to the inverter, use suitable PV installation The ECO Solar Boost Series voltage inverter produces a dangerous such as boilers, heaters, electric heaters or heating mats directly from PV cables with a cross section of not less than 4mm ².
