VX-3242NU / VX-4042NU

Classic Sound Live / Studio Mixer

클래식 사운드 라이브 / 스튜디오 믹서

OWNER'S MANUAL

+48 V

25 CH. - 32 CH.

48V PHANTOM

POWER

CH.25-CH.32

PHANTOM POWER SELECTION

17 CH. - 24 CH.

9 CH. - 16 CH.

1 CH. - 8 CH.

사용설명서

PHANTOM POWER SELECTION

+48 V

25 CH. - 32 CH.

17 CH. - 24 CH.

PHANTOM

POWER

CH.17- CH.24

CH.9- CH.16

CH.24

CH.23

CH.22

CH.21

CH.20

CH.19

CH.18

CH.17

CH.16

INPUT PIN

OUTPUT PIN

9 CH. - 16 CH.

1 CH. - 8 CH.

PHANTOM

POWER

CH.1- CH.8

CH.15

CH.14

CH.13

CH.12

CH.11

CH.10

CH.9

CH.8

CH.7

Classic Sound Quality 40 Channel Mic/Line Mixer

CONNECTIONS

BALANCED

UNBALANCED

INSERT

SLEEVE

TIP(+)

SLEEVE

TIP(+)

SLEEVE

SEND

RING(-)

RETURN

CH.6

CH.5

CH.4

CH.3

CH.2

CH.1

Table of Contents

Need help?

Do you have a question about the VX-3242NU and is the answer not in the manual?

Questions and answers

Summary of Contents for ZTK Professional Audio VX-3242NU

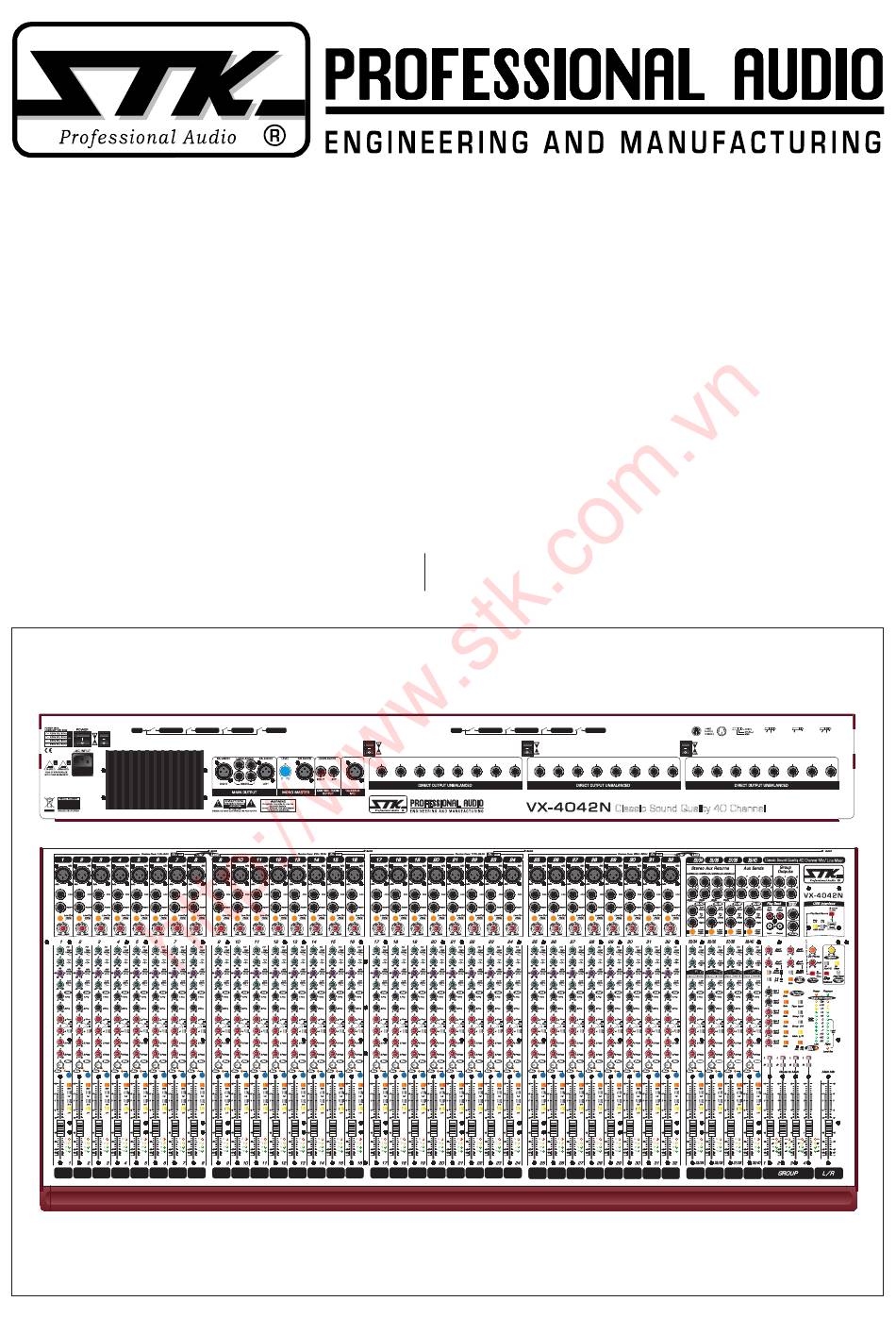

Page 1 VX-3242NU / VX-4042NU Classic Sound Live / Studio Mixer 클래식 사운드 라이브 / 스튜디오 믹서 OWNER'S MANUAL 사용설명서 PHANTOM POWER SELECTION PHANTOM POWER SELECTION CONNECTIONS INPUT PIN OUTPUT PIN BALANCED UNBALANCED INSERT +48 V 25 CH. - 32 CH. 17 CH. - 24 CH.
Page 2: Table Of Contents
VX-3242NU / VX-4042NU Classic Sound Live / Studio Mixer 클래식 사운드 라이브 / 스튜디오 믹서 Table of Contents 목 차 Introduction l 제품 소개 ............................Important Safety Instructions l 안전을 위한 주의 사항 ..............Important Operating Instructions l 제품 작동 시 주의 사항...
Page 3: Introduction L 제품 소개
사용 범위를 지닌 다재다능하고 가격대 성능비가 우수한 Environments. 제품입니다. The VX-4042NU and VX-3242NU is equipped VX-4042NU와 VX-3242NU에는 정밀하게 설계된 with thirty-two And twenty-four of our new premium STK 의 새로운 스튜디오용 프리미엄 마이크 프리앰프가...
Page 4: Important Safety Instructions L 안전을 위한 주의 사항
Important Safety Instructions 안전을 위한 주의 사항 1. Read Instructions 1. 사용 설명서를 꼭 읽어주세요 All the safety and operating instructions should be read before 제품을 사용하기 전에 본 설명서의 안전과 작동에 관한 모든 기능 the appliance is operated. 설명들을 반드시 읽어 보십시오. 2.
Page 5 Important Safety Instructions 안전을 위한 주의 사항 11. Damage Requiring Service 11. 제품 손상 수리 서비스 Unplug this appliance from the wall outlet and refer servicing 본 제품에 다음과 같은 경우가 발생했을 때, 전문가에 의해서만 수 to qualified service personnel under the following conditions: 리를...
Page 6: Important Operating Instructions L 제품 작동 시 주의 사항
제품 연결 3242NU/VX-4042NU, go ahead and connect the inputs and VX-3242NU/VX-4042NU의 연결 방법을 이미 전부 알고 계시다 outputs the way you want them. If you just want to get sound 면 원하는 방식대로 입, 출력부를 연결해 주십시오. 믹서를 통해 단...
Page 7 MIX faders should be set near the "U" (unity gain) markings. 오. Always turn the MAIN MIX fader and Rotary's knob down before making connections to and from VX-3242NU/VX- 장비를 철수할 때에는 앰프를 가장 먼저 꺼주십시오. 반대로 전원 4042NU. When you shut down your equipment, turn off the 을...
Page 8: Panel Descriptions L 각 부의 명칭
2. Line inputs 1/4" T R S(t ip/r i ng/sleeve) i nput accepts ba l a nce or 참고: VX-3242NU/VX-4042NU 믹서의 사용 방법은 매우 비슷 unbalanced sources at line level 1/4" connector Tip is "Hot", 합니다. 본 매뉴얼은 모든 클래식 사운드 VX믹서의 특징과 동작을...
Page 9 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 page 6. The GAIN control adjusts the input sensibility of the 니다. 로우 컷 필터를 사용하는 또 다른 방법은 라이브 공연에서 보 mic and line inputs. Simultaneously adjusts the mic input gain 컬에...
Page 10 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 FRONT PANEL / 전면부 Monaural Input Channel 모노럴 입력 채널부 AUX Sends 1-6 (10, 11, 12, 13) These six knobs tap a portion of each channels signal out to either an effectors processor or for stage monitoring. But these are more than just effects and monitor sends, they can be used to generate separate Mixers for recording, for another zone, or “...
Page 11 리 노래를 들어보거나, 또는 어떤 채널이 연주 중에 어떤 상태로 channels are sent to the SOURCE mix [11], which ultimately 동작하는지 확인하기 위해 많은 채널을 솔로를 사용합니다. 원하 는 만큼 얼마든지 솔로 모드를 사용할 수 있습니다. VX-3242NU/ feeds your CONTROL ROOM, PHONES. VX-4042NU는 "Two-Mode Solo"를 가지고 있습니다. 마스터 섹...
Page 12 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 FRONT PANEL / 전면부 19. 채널 페이더 좌, 우 마스터 출력, 그룹 출력, Post Aux3, 4, 5, 6으로 보내지는 채널 출력 레벨을 연속적으로 다양하게 조절할 수 있습니다. Monaural Input Channel 페이더 조절기는 채널의 레벨을“off”에서 유니티 게인인 "U" 모노럴...
Page 13 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 A. Stereo Input Channel A. 스테레오 입력 채널 1. Left(Mono) Input 1. 좌(모노) 입력 Accepts 1/4" TRS(tip/ring/sleeve) balanced input or TS(tip/ 1/4" TRS(tip/ring/sleeve) 밸런스드 라인 레벨 입력을 연결하거 sleeve) unbalanced sources at line level. 1/4" connector tip is 나...
Page 14 다. 달리 말하면, 솔로 버튼을 사용하면 믹서 출력잭에 연결된 사운 feed. In the VX-3242NU/VX-4042NU, each Solo switch(13) 드 시스템을 동작시키지 않고도 입출력 신호 상태를 확인할 수가 assigns its signal to two different types of solo circuits(PFL 있는...
Page 15 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 sent out, via the SUB OUT jacks, to your multi track inputs. 리는 것을 원치 않으면 신호는 곧바로 서브 출력 잭을 통해 연결된 However, if you are printing tracks via the direct outputs for 외부...
Page 16 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 FRONT PANEL / 전면부 B. Master Section AUXILIARY SECTION Master Section This section includes the AUX SEND MASTERS and 마스터 섹션 the AUX RETURNS. These can be a bit confusing to the uninitiated, so here's the whole idea behind aux sends and returns: sends are outputs and returns are inputs.
Page 17 Panel Descriptions 각 부의 명칭 you want to hear the effect reverb applied to that track as will, : Feed Back Path WARNING simply push the Global Aux Return Solo witch to add all the The Play Back TO MAIN MIX Route are can create a effects returns to your solo mix.
Page 18 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 FRONT PANEL / 전면부 B. 마스터 섹션 AUXILIARY SECTION (보조 기능 부분) Master Section 이 부분은 AUX 샌드 마스터와 AUX 리턴을 포함합니다. 이 부분은 마스터 섹션 초심자에게 다소 어려울 수 있으나 사용 설명서를 잘 읽으시면 AUX 샌드와...
Page 19 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 각각의 스위치 버튼을 선택하면 선택된 신호는 컨트롤룸 출력과 효과음을 가미하세요. 헤드폰 그리고 메인 출력 메타로 보내집니다. 그러나 신호 6. Aux 샌드 마스터 1, 2, 3, 4, 5, 6 매트릭스 선택과 무관하게, 채널의 솔로 스위치를 누르면 선택한 여섯...
Page 20 Panel Descriptions 각 부의 명칭 by a channel's MUTE switch Position. Remember, PFL mode FRONT PANEL / 전면부 taps the channel signal before the fader. If you have a channel's Master Section fader set way below "U"(unity gain), SOLO won't know that and will send a unity gain signal to the C-R OUTS, PHONES 마스터...
Page 21 25. Output/Solo Metering Thease switches work on a priority system, so that if more than The VX-3242NU/VX-4042NU's peak meters are made up one is pressed the one nearest the top takes precedence. So if of two columns of twelve LEDs, with three colors to indicate all 2 are pressed, then the AUX 1/2 signal would be sent by the USB device.
Page 22 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 FRONT PANEL / 전면부 14. 레벨 설정 표시등 PFL 솔로 모드가 활성화 되면 점등됩니다. 오른쪽 미터는 Master Section 실질적인 입력 레벨을 보여줍니다. 각 입력 레벨이 올바른지를 마스터 섹션 확인할 때 이 모드는 매우 유용합니다. 15.
Page 23 있다면, AUX 1,2 신호가 USB기기로 먼저 보내질 것입니다. 추천합니다. 25. 출력/솔로 미터 VX-4042NU/VX-3242NU의 레벨 표시는 2열의 12개의 LED를 통해 표시됩니다. 세가지 색으로 다양한 범위의 신호 레벨과 신호 출력치를 나타냅니다. 바닥의 -30에서 중간의 0, 최대값인 +20 (CLIP)까지를 나타냅니다. 중간의 0값은 6페이지 에서의 “음량...
Page 24 드라이버와 호환됩니다. 2. Connecting 2. 연결 VX-3242NU/VX-4042NU have USB B TYPE jack. You can VX-3242NU/VX-4042NU 믹서는 USB B TYPE 잭을 가지고 있 use USB lead type A to B of computer. Plug it in and your 습니다. USB 리드 타입 A 에서 B로 컴퓨터와 연결할 수 있습니다.
Page 25 Panel Descriptions 각 부의 명칭 REAR PANEL SECTION / 후면부 REAR PANEL SECTION / 후면부 POWER POWER 48V PHANTOM 48V PHANTOM POWER POWER CH.25-CH.32 CH.25-CH.32 PHANTOM POWER PHANTOM POWER MAIN OUTPUT MAIN OUTPUT MAIN OUTPUT MAIN OUTPUT MONO MASTER MONO MASTER CONTROL ROOM CONTROL ROOM TALKBACK...
Page 26 Panel Descriptions 각 부의 명칭 REAR PANEL SECTION / 후면부 POWER 48V PHANTOM POWER CH.25-CH.32 PHANTOM POWER MAIN OUTPUT MAIN OUTPUT MONO MASTER CONTROL ROOM TALKBACK DIRECT OUTPUT INSERT OUTPUT CH.17- CH.24 UNBALANCED RIGHT LEFT RIGHT LEFT CH.24 CH.23 CH.22 CH.21 CH.20 CH.19...
Page 27 Panel Descriptions 각 부의 명칭 : Replace fuse ONLY with same-type fuse as WARNING listed. Failure to do so can result in fire or electrical shock hazard. 10. Talkback Mic Input This is where you plug in your talkback microphone if you need to have one.
Page 28 Ⅰ Introduction Ⅰ Introduction Connecting Your System 올바른 연결 방법 제품 소개 제품 소개 Your mixers uses several types of input and output connectors. 본 제품은 다양한 타입의 입출력 컨넥터를 사용합니다. 1. XLR Mic Input. 1. XLR 마이크 입력 Electronically balanced inputs accept a standard XLR 전기적...
Page 29 Ⅰ Introduction Connecting Your System 올바른 연결 방법 제품 소개 6. INSERT JACKS ("Y" cable) 6. 인서트 잭 ("Y" 케이블) This is where you connect serial effects such as compressors, 이것은 직렬로 연결 사용하는 기기들 즉 이팩트, 콤프레셔, EQ equalizers, de-essers or filters. The send is low-impedance (150 등을...
Page 30 Ⅰ Introduction 6. Operating Your System 제품 소개 시스템 동작 방법 SOUND REINFORCEMENT SOUND REINFORCEMENT The Classic Sound VX-series as definitely designed with 클래식 사운드 VX 시리즈는 음향 엔지니어링(Sound sound reinforcement in mind. Figured out where we came up Reinforcement-SR)을 위해 설계된 제품 입니다. with the mane yet? 다음의...
Page 31: Operating Your System L 시스템 동작 방법
6. Operating Your System 시스템 동작 방법 LIVE BAND SET UP 라이브 밴드 구성 Here's the situation: you've got a four-piece band with drums, 드럼, 베이스, 기타와 키보드로 구성된 4-피스 밴드가 있습니다. bass, guitar and keyboards. Three of the band members sing. 밴드...
Page 32 Ⅰ Introduction 6. Operating Your System 제품 소개 시스템 동작 방법 to bring effects to stage monitor ! If you want to this same 채널 1-16의 Aux 4부터 6까지의 조절 노브들로 하우스 이펙트 effect to the main house speakers, you can independently 믹스를...
Page 33 Ⅰ Introduction 6. Operating Your System 제품 소개 시스템 동작 방법 LIVE BAND SET UP 라이브 밴드 설정 output connections 출력 연결 Connection Destination 연결 목적지 LEFT MAIN MIX ..... VS-34 power amplifier left input L 메인 믹스 ……………… VS-34 파워 앰프 좌측 입력부 RIGHT MAIN MIX ...
Page 34 Ⅰ Introduction 6. Operating Your System 제품 소개 시스템 동작 방법 All the rest of the mics and sources are assigned directly to Aux1은 설교단의 모니터 샌드로 사용됩니다. the main Left/Right buses. Aux2와 3은 찬양팀 또는 성가대에 두가지 다른 모니터 서브믹서 를...
Page 35 6. Operating Your System 시스템 동작 방법 RECORDING 레코딩 The Classic Sound VX-series is a great recording and mixing 클래식 사운드 VX시리즈는 4 또는 8 트랙 프로젝트 스튜디오를 위 console for a four-or eight-track project studio. 한 훌륭한 레코딩, 믹싱 콘솔입니다. Below you'll find the basic plan for connecting the VX-series 아래에...
Page 36 Ⅰ Introduction System Hookup Diagrams 시스템 연결 구성도 제품 소개 Live Band Set Up (See page 31 for detail) / 라이브 밴드 설정 (페이지 31 설명 참조) Kick Smare Drum Hi-hat Over head Sub Woofers VS-34 VS-34 Over head SP-118 X 4 Direct OUT Direct BOX BASS AMP...
Page 37: System Hookup Diagrams L 시스템 연결 구성도
System Hookup Diagrams 시스템 연결 구성도 Church Installation(See page 33 for detail) 교회 음향 설치(페이지 33 설명 참조) Studio Monitors Piano Zone Speaker VX-1204FX Drum MIC 1 MIC 2 Power Amplifier VS-15 VS-15 Wireless Mic Receiver Left Speaker Right Speaker Stage Monitor Monitor AMP V-3.5M...
Page 38 System Hookup Diagrams 시스템 연결 구성도 Recording Set Up(See page 35 for detail) 레코딩 설정(페이지 35 설명 참조) Comp EQ 100 160 250 400 630 1K 1.6K 2.5K 4K 6.3K 10K 16K CHANNEL 100 160 250 400 630 1K 1.6K 2.5K 4K 6.3K 10K 16K CHANNEL (dBu) (dB)
Page 39 System Hookup Diagrams 시스템 연결 구성도 Monitor Set Up 모니터 설정 V-3.5M V-3.5M VQ-15N Side fills V-3.5M V-3.5M V-3.5M V-3.5M Headphones...
Page 40 System Hookup Diagrams 시스템 연결 구성도 Audio/Video Set Up 오디오 비디오 설정 Vocal Mic Keyboard or other line-level input Stereo Compressor Studio Monitor Amplifier Video Deck #1 Master Viedio Deck Audio Out Note Stereo Aux Return #1 or 2 or 3 Video Deck #2 can be used as an extra stereo input...
Page 41: Block Diagram L 회로의 구성도
Block Diagram 회로의 구성도...
Page 42 Ⅰ Introduction Specifications 제품 규격 제품 소개 VX-3242NU / VX-4042NU 0.005% Inputs Mono Mic/Line / 32 Noise -89dBu Master Fader @Unity, Stereo Line 4 x 2 CH. Gain Down Tape 2 RCA -86dBu Master Fader @Unity, Aux Returns 4 Stereo CH.
Page 43 Ⅰ Introduction Specifications 제품 규격 제품 소개 VX-3242NU / VX-4042NU 왜율 0.005% 입력 노이즈 모노 마이크/라인 / 32 마스터 페이더(유니티에서) -89dBu 스테레오 라인 4 x 2 채널 게인 다운 테이프 2 RCA 마스터 페이더 (유니티에서) -86dBu Aux 리턴 4 스테레오...
Page 44 Note...
Page 45: Warranty Information L 제품 보증에 대해서
Warranty Information UNPACKING STK LIMITED 1 YEAR WARRANTY As a part of our system of quality control, every STK STK electronics are warranted to be free from defects product is carefully inspected before leaving the factory in materials and workmanship under normal use for a to insure flawless appearance.
Page 46 제품 보증에 대해서 제품 취급에 대해서 제품 보증기간은 1년입니다. STK는 제품을 구입한 날짜로부터 1년 동안 무상으로 본 제품은 우수한 제품 설계과정을 마치고 엄밀한 품질 AS를 해드립니다. 제품 보증 기간 동안 STK 정식 판매원 관리 및 검사과정을 거쳐서 생산된 제품입니다. 이나 STK서비스 센터를 통해 영수증과 함께 본사로 배달 제품을...
Page 47 Note...
Page 48 Owner's Manual For The STK VX-3242NU/4042NU Mixing Console Printed In Korea STK-Professional Audio NOV. 2018...
