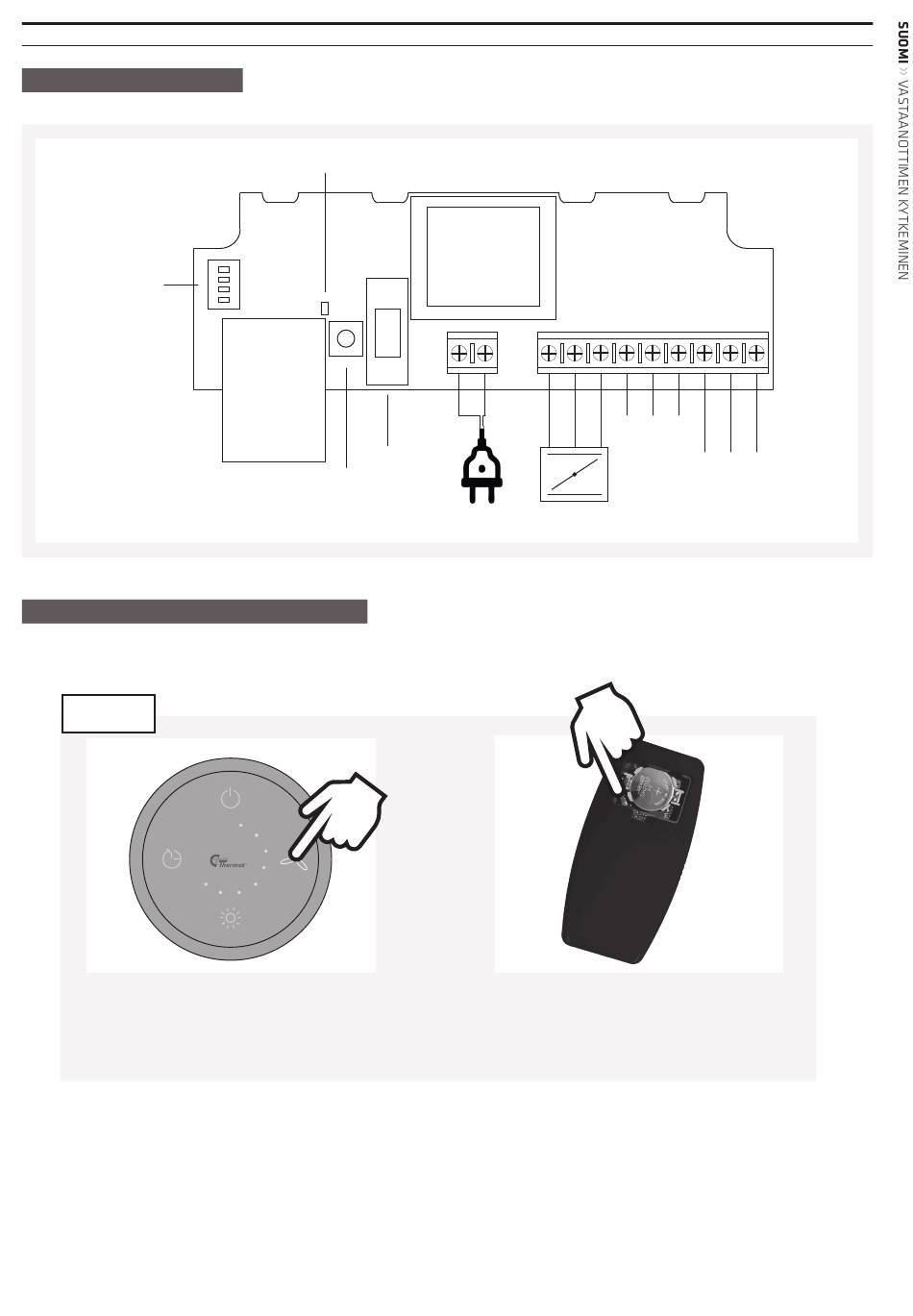

VASTAANOTTIMEN KYTKEMINEN

Vastanotin kytketään ulkoiseen ilmanvaihtolaitteistoon. Vastaanotin kytketään alla olevan kaavion mukaisesti:
Dipswitch
Kun virta on kytketty, punainen merkkivalo syttyy.
LIESITUULETTIMEN JA PRO LINKEN VÄLINEN YHTEYS
Kun Pro Link on kytketty, täytyy liesituuletin ja Pro Link yhdistää toisiinsa. Yhden liesituulettimen voi yhdistää useisiin Pro Link moduuleihin.
Yhdistäminen tapahtuu seuraavalla tavalla:
1 - Liesituuletin
Pidä tuuletin painiketta pohjassa kunnes kaikki valot vilk-
kuvat viisi kertaa (noin 10 sekuntia). Liesituuletin on nyt
minuutin ajan valmis yhteyden muodostamiselle
Diode
L N
Fuse
Pair button
230 V in
Paina pariston vieressä olevaa painiketta, kuten kuvassa.
Liesituuletin on nyt minuutin ajan valmis yhteyden muo-
dostamiselle.
THERMEX PRO LINK III
NO NC
COMM
Relay 2
N F1 F2
COMM
230 V out
for valve
41
NO NC
Relay 1
