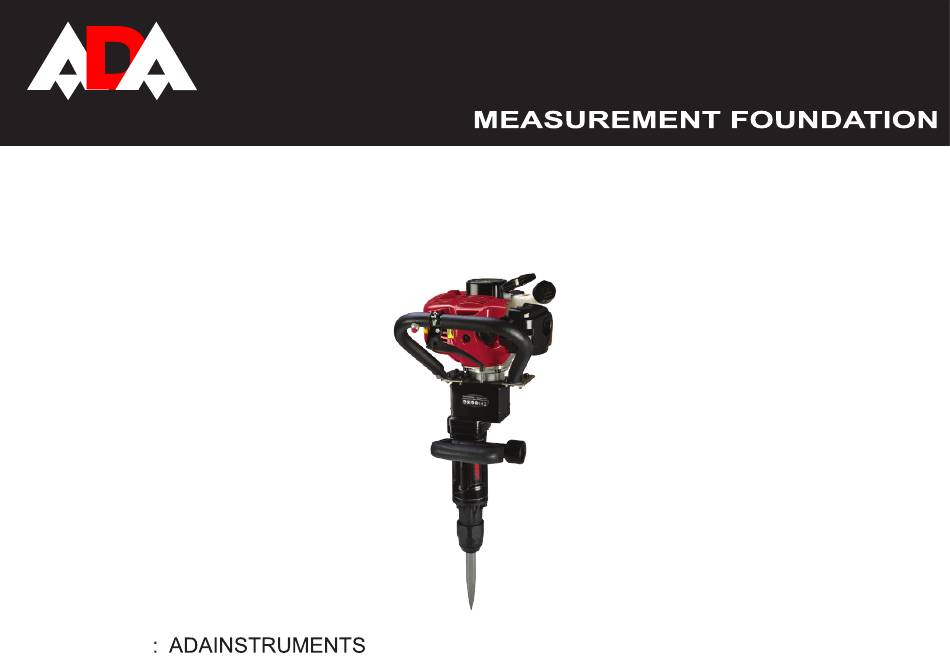

- Page 1 INSTRUMENTS Operating manual Gasoline jack hammer Model: GroundHammer-3/4 Manufacturer Address: WWW. ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
GroundHammer INSTRUMENTS Table of contents 1. Introduction .......................................3 2. Instruction of safe operation................................3 3. Name of major part..................................5 4. Main use and feature ..................................7 5. Prepared work before using................................7 6. Start, run and stop machine.................................9 7. Technical data.....................................10 8. Failure analysis and troubleshooting methods..........................11 9. -
Page 3: Introduction
INSTRUMENTS 1. Introduction Thanks for the purchase of ADA Instruments product. Beforer starting operation read carefully the operating manual. Keep it always at hand. ADA Instruments product has ergonomic desing. It provides usability, high power and productivity. Content of the operating manual may not fully correspond to the purchased instrument. - Page 4 GroundHammer INSTRUMENTS 18. Keep the instrument with both hands. Keep all parts of your body away from the auger and mufler. 19. Move the instrument during operation at no load. 20. Never touch the coating of spark plug or wire if the engine is running. Or electric shock may occur. 21.
-
Page 5: Name Of Major Part
GroundHammer INSTRUMENTS 3. Name of major part GroundHammer 3: 1. Handle 2. Mufler 3. Stop Button 4. Throttling Handle 5. Starter Handle 6. Air Filter 7. Tank Cap 8. Spark Plug 9. Gearbox 10. Assist Handle 11. Cylinder Block 12. Drill Seat Installation Set 13. -
Page 6: Groundhammer
GroundHammer INSTRUMENTS GroundHammer 4: 1. Combination switch 2. Stop switch 3. Starter handle 4. Adjust switch 5. Throttle switch 6. Hammer case 7. Hammer socket 8. Piling socket 9. Support plate 10. Grip 11. Damping spring 12. Positioning sleeve 13. Handle 14. -
Page 7: Main Use And Feature
GroundHammer INSTRUMENTS 4. Main use and feature 1. It can be used on building construction, road building project. 2. Break cornerstone for the railway road and tamp sleepers work. 3.In cold water and ice breaking region, do ice-breaking work with digging shovel so as not to destroy the hard ground. 4. - Page 8 GroundHammer INSTRUMENTS Recommended mixing ratio: Conditions gasoline : engine oil Work within 20 hours 20:1 Work after 20 hours 25:1 1. Prohibit the use of pure gasoline (no refueling two-stroke engine oil) for fuel. 2. Add fuel in the well-ventilated place. 3.
-
Page 9: Start, Run And Stop Machine
GroundHammer INSTRUMENTS 6. Start, run and stop machine Fig.3 Air vent 1. Before irst starting of the new machine, press the transparent fuel bubble over again (see Fig.3) to fully ill the Carburetor Start with fuel. Close the air vent when the engine is in the state of cooling, but open the air vent only when the engine is heated. -
Page 10: Technical Data
GroundHammer INSTRUMENTS 7. Technical data GroundHammer-3 GroundHammer-4 Engine type Single cylinder, air cooling, 2 stroke 740х340х260 LxWxH (mm) 603x280x375 Fuel mixing oil (gasoline 25, two-stroke engine oil 1) Fuel tank capacity 0.9 L 1.2 L Weight 10.5 Kg 13 Kg 32.7 СC... -
Page 11: Failure Analysis And Troubleshooting Methods
GroundHammer INSTRUMENTS 8. Failure analysis and troubleshooting methods Example1: Dificulties in starting engine in cooling state Whether the spark plug is moisture Dry the igniter plug Whether the spark plug produces electric spark Replace the igniter plug Too much fuel absorbed Lessen the fuel supply Example 2: Dificulties in restarting after a sudden stop Reill fuel tank or clean the carburetor... -
Page 12: Technical Maintenance
GroundHammer INSTRUMENTS Example 4: Abnormal sound Carbon deposit found in combustion chamber Remove carbon deposit Serious abrasion in active components Replace Example 5: The machine is working normally, but the eficiency of cracking is very low The head of the chisel is attrited badly Replace or renew Please contact with Sales Agency of the Crusher if your machine needs further mending. -
Page 13: Air Filter
GroundHammer INSTRUMENTS MONTHLY TECHNICAL MAINTENANCE 1. Wash the fuel tank with the fuel. 2. Clean the outside surface of the carburetor and the area around it. 3. Clean the outside surfaces. The following Data are given for common use of the prod- uct. -
Page 14: Spark Plug
GroundHammer INSTRUMENTS Gear Box/Hammer Box Clean Add oil Chisel Check Sharpness Sharpen or Forge Replace Silencer Check Remove carbon deposit Cylinder Cooling Fin Check Clean Spark Plug Check/Adjust Customize the distance between electrodes Replace Screw and Nut Check Tighten MEASUREMENT FOUNDATION... -
Page 15: Warranty
GroundHammer INSTRUMENTS Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of one (1) year from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour. - Page 16 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: - damage to products or parts caused by misuse, including, without limitation, misapplication or nrgligence of the terms of service instruction. Usage of expendable materials (oil, belts, ilters, plugs) that are not recommended by factory. Or if the instrument was exposed to the self-dependent repair or disassembling during warranty period;...
-
Page 17: Appendix 1. Warranty Card
WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear illed (stamp or mark of thr seller is obligatory). - Page 18 Certiicate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
- Page 19 INSTRUMENTS Руководство по эксплуатации Отбойный молоток Модель: GroundHammer-3/4 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
- Page 20 GroundHammer INSTRUMENTS Содержание 1. Введение ......................................21 2. Инструкция по безопасности ................................21 3. Техническое описание ..................................23 4. Применение......................................25 5. Подготовка перед использованием..............................25 6. Работа ......................................27 7. Технические характеристики................................28 8. Устранение неисправностей................................29 9. Техобслуживание.....................................30 10. Гарантия ......................................33 11. Освобождение от ответственности .............................33 Приложение...
-
Page 21: Введение
1. Введение Уважаемые пользователи! Благодарим за покупку продукции ADA Instruments. В данном руководстве приведены правила эксплуатации инструмента. Перед началом работ внимательно прочтите руководство. Эксплуатируйте инструмент в соответствии с правилами и с учетом требований безопасности. Сохраните инструкцию, при необходимости Вы всегда можете обратиться к ней. - Page 22 GroundHammer INSTRUMENTS 12. Заправляйте инструмент вдали от источников огня и с выключенным двигателем. Никогда не курите во время заправки и использования инструмента. 13. Никогда не снимайте крышку топливного бака когда работает двигатель. Если топливо разольется, перед запуском удалите инструмент на безопасное расстояние от этого места (минимум на 3 метра). 14.
-
Page 23: Техническое Описание
GroundHammer INSTRUMENTS 3. Техническое описание GroundHammer 3: 1. Ручка 2. Глушитель 3. Кнопка остановки 4. Ручка дросселя 5. Ручка стартера 6. Воздушный фильтр 7. Крышка бака 8. Свеча зажигания 9. Редуктор 10. Вспомогательная рукоятка 11. Блок цилиндров ударного механизма 12. Крепление патрона 13. - Page 24 GroundHammer INSTRUMENTS GroundHammer 4: 1. Комбинированный переключатель 2. Кнопка остановки 3. Ручка стартера 4. Кнопка настройки 5. Ручка дросселя 6. Блок цилиндров ударного механизма 7. Патрон молотка 8. Патрон для забивания 9. Опорная пластина 10. Рукоятка 11. Амортизатор 12. Установочная втулка 13.
-
Page 25: Применение
GroundHammer INSTRUMENTS 4. Применение 1.Вы можете использовать бензиновый молоток на строительной площадке, при строительстве дороги. 2. Молоток применяется при закладывании шпал на железной дороге. 3. Для дробления твердых и мерзлых грунтов. 4. Используется при укладке труб, дренажной конструкции и в портовых сооружениях. Функции... - Page 26 GroundHammer INSTRUMENTS Для замены долота потяните нижнюю часть патрона по направлению к инструменту. Долото потяните в направлении от инструмента и извлеките из патрона (рис. 1,2). Топливо Смесь бензина и двухтактного масла, рекомендованное соотношение: Условия бензин : машинное масло Работа до 20 ч 20:1 Работа...
-
Page 27: Работа
GroundHammer INSTRUMENTS 6. Работа Рис.3 ВОЗДУШНАЯ 1. Перед первым использованием повторно нажимайте ЗАСЛОНКА на клапан топливного насоса (рис.3), чтобы наполнить карбюратор топливом. ПУСК Закройте воздушную заслонку, если двигатель холодный. Если двигатель горячий, откройте воздушную заслонку. 2. Положите молоток в горизонтальном положении на пол. -
Page 28: Технические Характеристики
GroundHammer INSTRUMENTS 7. Технические характеристики GroundHammer-3 GroundHammer-4 Тип двигателя Одноцилиндровый, воздушное охлаждение, двухтактный Длина×Ширина×Высота(мм) 603×280×375 740х340х260 Топливо Смесь бензина и двухтактного масла: 25:1 Объем топливного бака 0.9 л 1.2 л Вес 10.5 кг 13 кг Рабочий объем двигателя 32.7 см... -
Page 29: Устранение Неисправностей
GroundHammer INSTRUMENTS 8. Устранение неисправностей Пример 1: Трудности в запуске двигателя в холодном состоянии Свеча зажигания влажная Вытрите насухо свечу зажигания Свеча зажигания не образует электрическую искру Замените свечу зажигания Поглощается слишком много топлива Уменьшите подачу топлива Пример 2: Трудности в повторном запуске после внезапной остановки двигателя Закончилось... -
Page 30: Техобслуживание
GroundHammer INSTRUMENTS Пример 4: Аномальный звук В камере сгорания присутствует копоть Удалите копоть Детали повредились вследствие трения Замените Пример 5: Бензиновый молоток работает нормально, но работоспособность низкая Головка долота истерлась Замените долото Обратитесь в сервисный центр, если инструменту необходим ремонт. 9. - Page 31 GroundHammer INSTRUMENTS ЕЖЕМЕСЯЧНОЕ ТЕХОБСЛУЖИВАНИЕ 1. Промывка топливного бака бензином. 2. Чистка наружной поверхности карбюратора и пространства вокруг него. 3. Чистка наружных поверхностей. Информация предоставляется для обычного использования бензинового молотка. Если условия эксплуатации отличаются от приведенных в таблице: более суровые условия окружающей среды, то цикл технического...
- Page 32 GroundHammer INSTRUMENTS Бензобак/Крышка Очистка бензобака Замена Затянуть Редуктор/Ударный Очистка механизм Добавить масло Долото Проверить заостренность Заострить Заменить Глушитель Проверка Убрать нагар Охлаждающее ребро Проверка цилиндра Очистка Свеча зажигания Проверка /Настроить расстояние между электродами Заменить Винт и гайка Проверка Затянуть MEASUREMENT FOUNDATION...
-
Page 33: Гарантия
GroundHammer INSTRUMENTS Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или... - Page 34 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ: - на инструмент,эксплуатировавшийся с нарушением инструкции по эксплуатации, в том числе если использовались не рекомендованные заводом-изготовителем расходные материалы (масла, свечи, ремни, фильтры), и на инструмент, подвергшийся самостоятельному ремонту или разборке в гарантийный период; - на инструмент, имеющий повреждения, дефекты, вызванные внешними механическими, термическими, химическими воздействиями, небрежным...
- Page 35 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12 месяцев со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
- Page 36 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 37 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
