Diffusore PA » HD100T
ATTENZIONE! Prima di effettuare qualsiasi operazione con l'unità, leggere con attenzione questo manuale e conservarlo accuratamente per
riferimenti futuri. Contiene informazioni importanti riguardo l'installazione, l'uso e la manutenzione dell'unità.
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della
Comunità Europea e pertanto recano la sigla . • Il dispositivo funziona con
pericolosa tensione di rete 100V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una
scarica elettrica. • È obbligatorio effettuare il collegamento ad un impianto
di alimentazione dotato di un' efficiente messa a terra (apparecchio di Classe
I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee
di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso mas-
sa tramite l'uso di interruttori differenziali opportunamente dimensionati. •
Le operazioni di collegamento alla rete di distribuzione dell'energia elettrica
devono essere effettuate da un installatore elettrico qualificato. Verificare che
frequenza e tensione della rete corrispondono alla frequenza ed alla tensione
per cui l'unità è predisposto, indicate sulla targhetta dei dati elettrici. • Evitare
di utilizzare l'unità: - in luoghi soggetti ad eccessiva umidità; - in luoghi sog-
getti a vibrazioni, o a possibili urti; - in luoghi a temperatura superiore ai 45°C
o inferiori a 2°C. • Evitare che nell'unità penetrino liquidi infiammabili, acqua
o oggetti metallici. • Non smontare e non apportare modifiche all'unità. • Tut-
ti gli interventi devono essere sempre e solo effettuati da personale tecnico
qualificato. Rivolgersi al più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo definitivamente, consegnarlo per lo
smaltimento ad un'istituzione locale per il riciclaggio.
Attenzione e precauzione per l'installazione
• Mantenere materiali infiammabili ad una distanza di sicurezza dall'unità.
• Questo prodotto è solo per uso interno.
• Questo prodotto in combinazione con amplificatore può essere capace di
produrre livelli sonori che possono causare perdite d'udito permanenti. Si
raccomanda di evitare l'esposizione ad alti livelli sonori o livelli non conforte-
voli per periodi di tempo lunghi.
• Se il dispositivo dovesse trovarsi ad operare in condizioni differenti da quelle
descritte nel presente manuale, potrebbero verificarsi dei danni: in tal caso la
garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provo-
care cortocircuiti, incendi, scosse elettriche, rotture.
• L'ambiente acustico e il posizionamento delle unità influiscono sul guadagno
di volume massimo ottenibile.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia disconnette-
re l'unità dalla rete di alimentazione.
Descrizione e specifiche tecniche

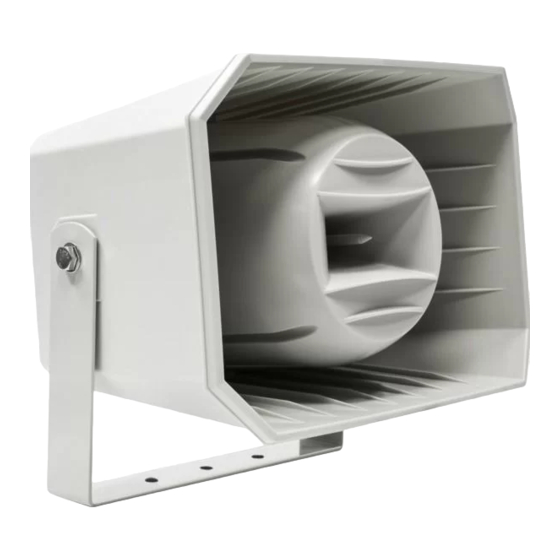

Diffusore coassiale a tromba 2 vie con LF driver da 6.5"e HF driver da 1,5", dimen-
sioni compatte ed elevato rendimento acustico.
• Eccellente qualità di riproduzione vocale e musicale
• Particolarmente indicato per la realizzazione di impianti elettroacustici di se-
gnalazione o allarme in locali con elevato rumore di fondo
• Corpo in ABS di colore sabbia
• Struttura solida e compatta
• Adatto per l'impiego indoor ed outdoor
• Protetto dagli agenti atmosferici e spruzzi d'acqua (IP65)
• Supporto di fissaggio incluso in metallo
Installazione
1. Fissare l'altoparlante in un punto adatto servendosi della staffa di montaggio.
Per orientarlo allentare i dadi di bloccaggio della staffa, girare l'altoparlante
e stringere bene i dadi.
2. Se l'impianto PA è acceso occorre prima spegnerlo completamente.
3. Collegare l'amplificatore PA agli appositi conduttori, selezionare l'impedenza
o la potenza desiderata (LINE 70/100V) tramite l'apposito selettore.
4. Se si collegano più altoparlanti fare attenzione che la polarità sia uguale per
tutti (conduttore nero = negativo).
Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche
menzionate nel presente manuale di istruzioni. Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
Per qualsiasi necessità si prega di contattare il nostro ufficio tecnico: tel. +39 0771 72190 fax +39 0771 721955 - service@musiclights.it
Rev001 - 08/12 ©2012 Music & Lights S.r.l. - Italy - www.musiclights.it
Manuale Utente

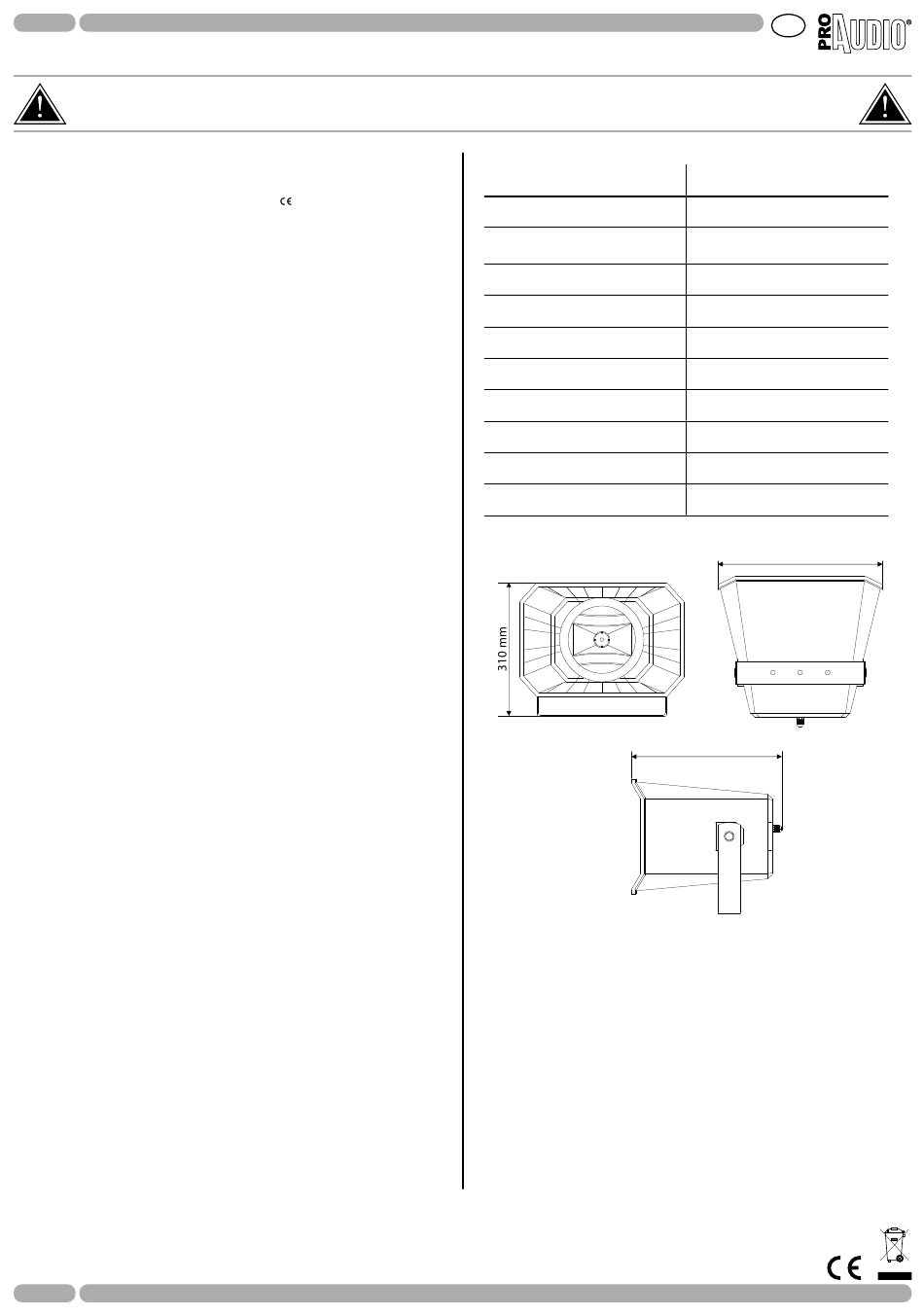

TECHNICAL DATA
Type
Applicable power
Speaker Impedance
Constant voltage
Frequency response
Sensitivity
Maximum sound pressure
Protection level
Dimensions (WxHxD)
Weight
Pulizia e manutenzione
• Durante gli interventi, assicurarsi che l'area sotto il luogo di installazione sia
libera da personale non qualificato
• Spegnere l'unità, scollegare il cavo di alimentazione ed aspettare finché l'uni-
tà non sia raffreddata
• Tutte le viti utilizzate per l'installazione dell'unità e le sue parti dovrebbero
essere assicurate saldamente e non dovrebbero essere corrose
• Alloggiamenti, elementi di fissaggio e di installazione (soffitto) dovrebbero
essere totalmente esenti da qualsiasi deformazione
• Alloggiamenti, elementi di fissaggio e di installazione (soffitto, sospensioni)
dovrebbero essere totalmente esenti da qualsiasi deformazione
• L'interno del dispositivo deve essere pulito ogni anno utilizzando un aspira-
polvere o un getto d'aria
Attenzione: consigliamo che la pulizia interna sia eseguita da personale
qualificato!
I
HD100T
2-ways coaxial , LF 6.5" - HF 1"
75W - (IEC long-term) 8Ω 50W with
transformer (2.6-4.5-9-12.5-25-50W)
8 Ohm
(100 / 70V)
90÷20.000 Hz
86 dB (1W/1m)
101 dB
IP65
356x310x305 mm
4 kg
356 mm
305 mm
