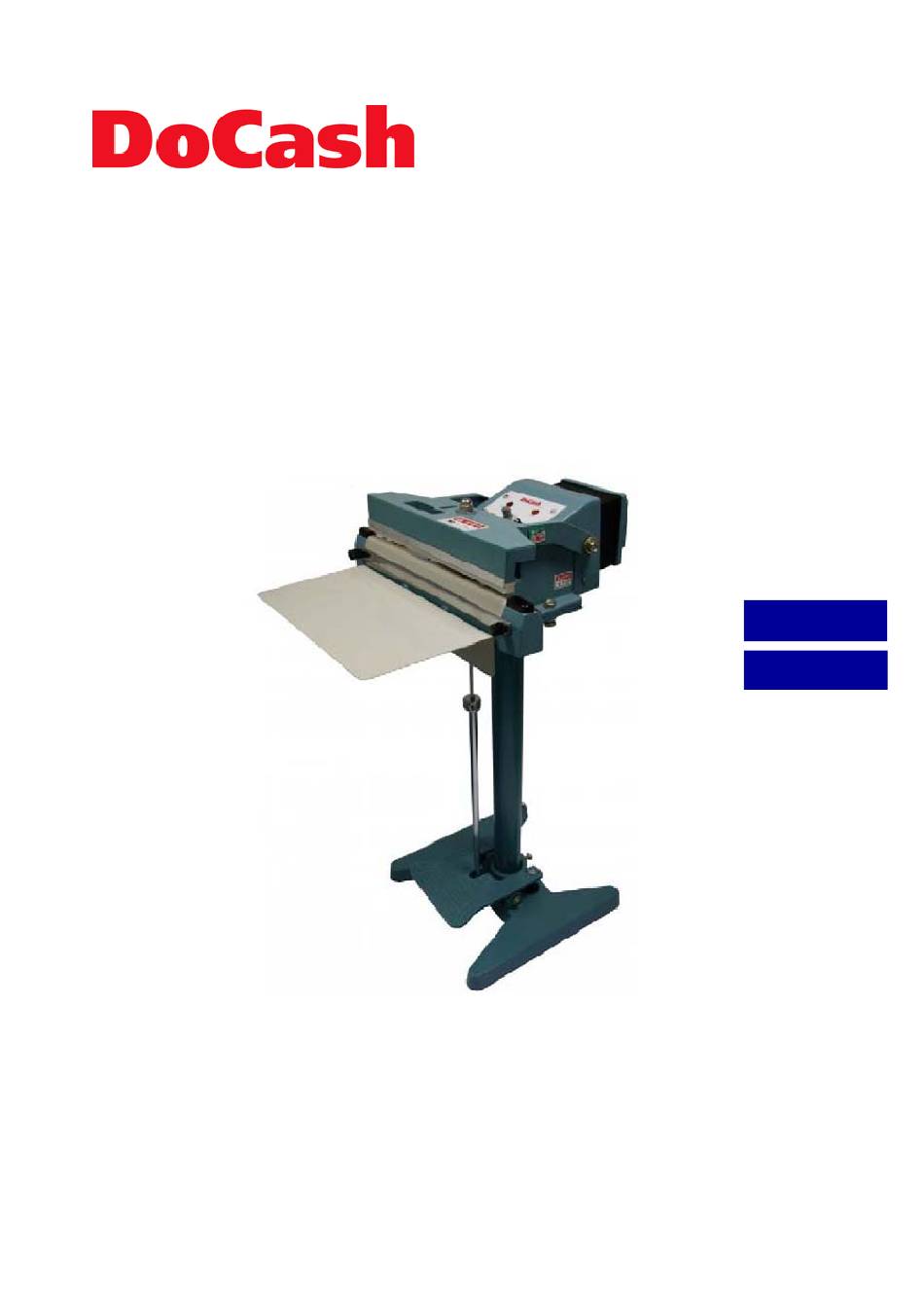

- Page 1 Heat Sealing Machine Безвакуумный упаковщик банкнот DoCash 2035 ENGLISH РУССКИЙ User Manual Руководство по эксплуатации...
-
Page 3: Table Of Contents
6.1.2 Replacement of the Teflon cloth 7. Warranty 8. Transportation and storage 9. Complete Set 10. Sealer assembly This User manual contains block with Warranty Coupon and terms of warrantee providing. Keep this User manual during the whole device life time. www.docash.de... -
Page 4: Safety Precautions
Please read this manual carefully before you start to operate the heat sealer machine. DoCash 2035 heat sealer s oper ate fr om 220V power supply cir cuit. User is required to comply with safety precautions while operating any apparatus of this type: ... -
Page 5: Purpose Of Device
Thank you for choosing DoCash cash handling equipment. DoCash is a wide r ange of special cash handling equipment for r etail trade and financial organizations. DoCash is a brand for simple and relia- ble banknote and coin counters, universal and automatic currency detec- tors, vacuum packaging machines, etc. -
Page 6: Specification
3. Specification Power consumption when seal- 850 W ing: 220V/50Hz Voltage 110V/60Hz Seal length: 350 mm Max seal thickness: 0.2 mm 10 mm Seal width: 0 ~ 0.25 sec Heating time: Sealing time: See the light goes off Net weight: 22 kg Overall dimensions (HxWxD): 800 х... -
Page 7: Design Of Device
4. Design of device Transformer Pressing Control pan- arms Heater holder Working table Pulling pole and Supporting stand Pulling hook Pedal Base Fig 1. Heat Power switch Timer Power indicator Fuse Fig.2. Control Panel www.docash.de... -
Page 8: Operation Procedure
5. Operation Procedure 1. Connect the machine to 220V power source according to the indication mentioned in specifications. Fig. 3 2. Switch on the power, the red light is on. 3. Adjust the sealing time ac- cording to the materials and the thickness of the bags to be sealed. - Page 9 Otherwise, the Teflon cloth might be damaged. Note: You do not have to hold foot pedal pressed. Sealing and heating parameters are set by control knobs on the control panel (see item 3) and do not depend on foot pedal pressing time. www.docash.de...
-
Page 10: Maintenance
6. Maintenance Note: Be sure to turn off the power before starting maintenance works. 1. Always keep the sealing surface clean. Otherwise the remains in the sealing surface will shorten the life of the heater and the life of the Teflon cloth. -
Page 11: Replacement Of Assembly Units
3. Now the heater can be removed and replaced with a new one. The heater should always be well tightened. 4. Clean the contacts of the heater in case they are oxidized. 5. When installing the heater back, be sure the Teflon cloth is flat, as no wrinkles are allowed. www.docash.de... -
Page 12: Replacement Of The Teflon Cloth
6.1.2. Replacement of the Teflon cloth 1. Be sure to turn off the power before replacing. 2. Remove the screws and the plates, which clamp the Teflon cloth, loosen the shaft of the Teflon cloth roll, pull out the cloth, and cut the burned part. -
Page 13: Transportation And Storage
+1°С...+40°С, relative humidity up to 80 % (at 25°С), non-condensing. Heat sealer machine shelf life: 2 years. 9. Complete Set Delivery complete set of DoCash 2035 includes: Heat sealer machine 1 pcs Straight screw driver... -
Page 14: Sealer Assembly
10. Sealer assembly 1- Install the Supporting stand into the Base. 2 – Fixate the supporting base as- sembly with the Screw. 3, 4 – Fixate the sealer with support- ing base screws. 5 – Install the spring on the Lever. 6 –... - Page 16 Содержание 1. Меры предосторожности 2. Назначение прибора 3. Технические характеристики 4. Конструкция прибора 5. Порядок работы 6. Техническое обслуживание 6.1. Замена узлов и модулей 6.1.1. Замена нагревателя 6.1.2. Замена тефлоновой ленты 7. Гарантийные обязательства 8. Транспортировка и хранение 9. Комплектация 10.
-
Page 17: Меры Предосторожности
ВНИМАНИЕ Перед началом эксплуатации прибора, пожалуйста, внимательно про- читайте настоящее руководство. Безвакуумные упаковщики банкнот DoCash 2035 работают от сети электропитания 220 В. При работе с таким оборудованием требуется соблюдать следующие меры безопасности: Любые ремонтные и сервисные работы, в том числе замену грею- щихся... -
Page 18: Назначение Прибора
Благодарим Вас за выбор техники марки DoCash. DoCash – это широкий спектр оборудования для предприятий тор- говли, сферы услуг и финансовых организаций: надежные и простые в эксплуатации счетчики банкнот и монет, универсальные и автома- тические детекторы валют, вакуумные и безвакуумные упаковщики... -
Page 19: Технические Характеристики
Максимальная длина шва 350 мм сварки: Максимальная толщина в 0.2 мм шве сварки: Ширина шва: 10 мм Время нагрева: 0-0,25 сек. Запайка завершена, когда по- Время запайки: гаснет желтая лампочка 22 кг Вес: 800 х 540 x 250 мм Размеры (ВхШхГ): www.docash.ru... -
Page 20: Конструкция Прибора
4. Конструкция прибора Трансформатор Прижимные Панель губки управления Держа- тель нагрева- Столешница теля Тяга Опорная штанга Педаль Основание Рисунок 1. Выключатель питания Нагрев Индикатор питания Регулятор установки времени сварки Предохранитель Рисунок 2. Панель управления... -
Page 21: Порядок Работы
док. Если дефектов не обнаружено в дальнейшем осуществляйте запа- ивание при последней установленной температуре. ОБРАТИТЕ ВНИМАНИЕ: Время охлаждения не должно быть слишком коротким, в против- ном случае на шве могут образоваться складки. Чем больше вре- мя запайки, тем больше должно быть время охлаждения www.docash.ru... - Page 22 4. Не выполняйте процесс запаивания, если пакет отсутствует. Выби- райте температуру только экспериментальным путем. В противном случае можно повредить тефлоновую ленту. Если вследствие неосто- рожного использования, к тефлоновой ленте прилипает полиэтилен, не пытайтесь удалить его чем-то жестким. В этом случае необходимо со- кратить...
-
Page 23: Техническое Обслуживание
маслом. 5. Заменяя нагревательный элемент, всегда проверяйте целост- ность тефлоновой ленты. 6. Не разбирайте машину, если в этом нет строгой необходимо- сти. ВНИМАНИЕ: Данный прибор требует надлежащего технического обслуживания. В случае обнаружения неисправности необходимо обратиться к специалистам сервисного центра. www.docash.ru... -
Page 24: Замена Узлов И Модулей
6.1. Замена узлов и модулей 6.1.1. Замена нагревателя 1. Перед заменой убедитесь, что Вы отключили прибор от сети электропитания. 2. Ослабьте прижимную пластину, отверните назад те- флоновую ткань, ослабьте крепления пластиковых дета- лей по обеим сторонам нагревательного элемента, отсо- едините контакты. 3. -
Page 25: Замена Тефлоновой Ленты
За нарушение работоспособности прибора вследствие неправиль- ной транспортировки, хранения и эксплуатации, а так же из-за ме- ханических повреждений производитель ответственности не несет. В случае выявления в период гарантийного срока эксплуатации неисправности владелец имеет право на ремонт устройства в соот- ветствующих сервисных центрах. www.docash.ru... -
Page 26: Транспортировка И Хранение
емых помещениях при температуре от +1 до + 40 °С при относи- тельной влажности воздуха до 80% (при 25 °С) без конденсации. Срок хранения безвакуумного упаковщика банкнот – 2 года. 9. Комплектация В комплект поставки прибора DoCash 2035 входят: Безвакуумный упаковщик банкнот Отвертка шлицевая... -
Page 27: Сборка Упаковщика
10. Сборка упаковщика 1- Установите опорную штангу в основание. 2 - Зафиксируйте при помощи винта. 3, 4 - Закрепите упаковщик при помощи винтов на опорной штанге. 5 - Установите пружину на шток. 6 - Установите шток вместе с пружиной в упаковщик снизу, затем... - Page 28 ний кабелей, заземления наводнения, землетрясения, попадания молнии и других стихийных бедствий исправлений, подчисток или следов копирования гарантийного талона, а также в случае не заполненного, неправильно или не полностью заполненного гарантийного талона ЕДИНАЯ СЕРВИСНАЯ СПРАВОЧНАЯ СЛУЖБА DoCash (495) 663-31-15...
