ISTRUZIONI PER USO ED INSTALLAZIONE
INSTRUCTIONS POUR L'UTILISATION ET L'INSTALLATION
OPERATING AND INSTALLATION INSTRUCTIONS
GEBRAUCHSANWEISUNGEN UND INSTALLATION
INSTRUCCIONES DE USO E INSTALACIÓN
ATTENZIONE : LEGGERE TUTTO IL MANUALE PRIMA DI EFFETTUARE L'INSTALLAZIONE!!!!!

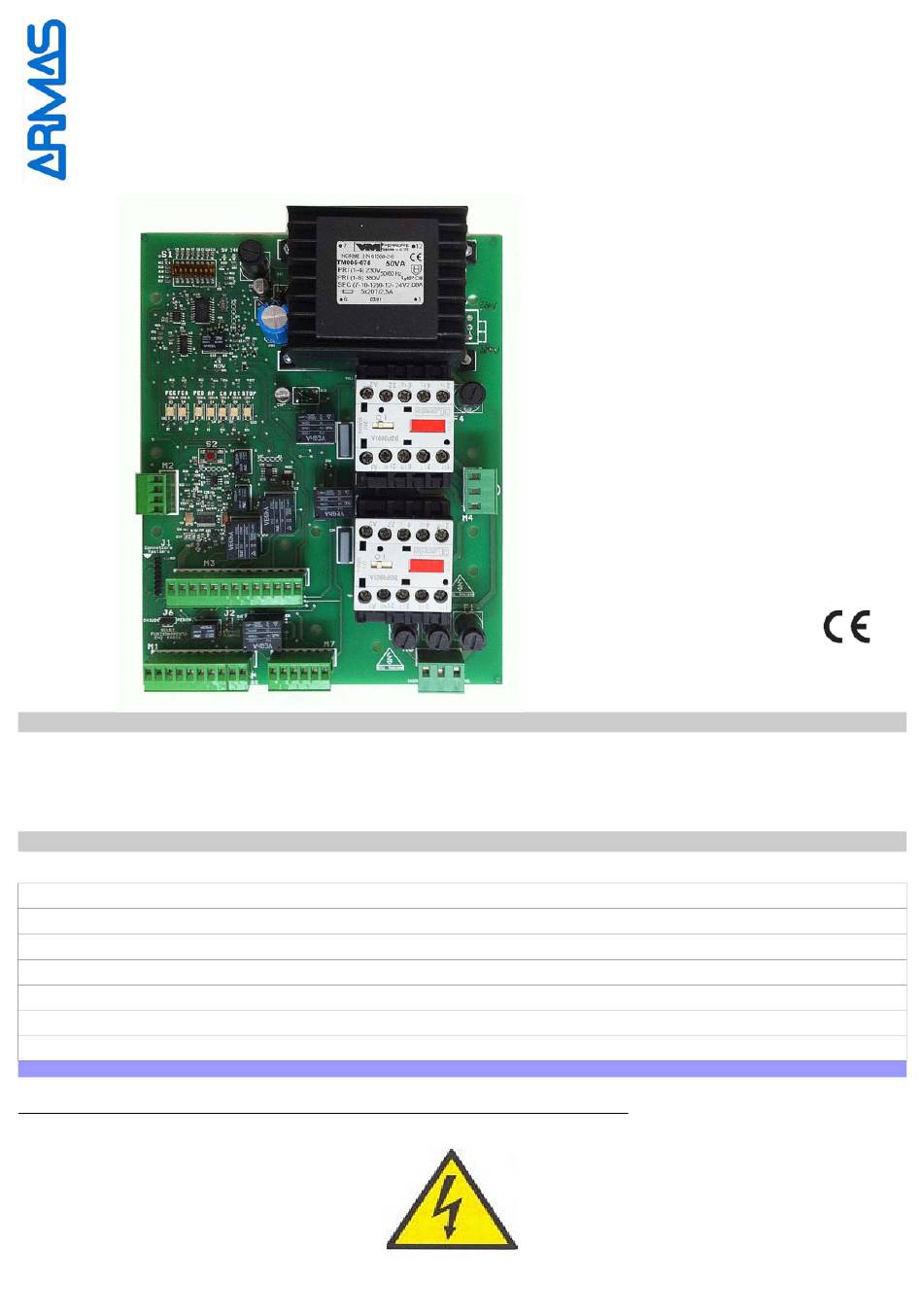

La CB8390 è una centrale per motori funzionanti con tensione di alimentazione a 380Vac trifase. E' provvista di ricevitore radio e
lampeggiante con tensione di uscita di circa 24Vdc.
Attenzione: Se non è utilizzata la funzione RIARMO, inserire il jumper J2. Leggere il paragrafo "RIARMO"
Alimentazione : 380Vac
Pot. max motore : 1CV
Freq. radio : 433 Mhz
Modulazione : ASK
Sensibilità : < -100 dbm
Corrente max disponibile per i dispositivi ausiliari : 1A
Il prodotto è interessato da alta tensione. Staccare la tensione di alimentazione prima di qualsiasi intervento.
DESCRIZIONE
CARATTERISTICHE TECNICHE
Attenzione
CB8390
Rev. 04/02/2013
Advertisement
Summary of Contents for ARMAS CB8390
- Page 1 DESCRIZIONE ATTENZIONE : LEGGERE TUTTO IL MANUALE PRIMA DI EFFETTUARE L'INSTALLAZIONE!!!!! La CB8390 è una centrale per motori funzionanti con tensione di alimentazione a 380Vac trifase. E' provvista di ricevitore radio e lampeggiante con tensione di uscita di circa 24Vdc.
- Page 2 Morsetto M1 Comune ingresso Apre Ingresso Apre Comune Sicurezze Ingresso Fotocellula Ingresso fine corsa chiusura Ingresso fine corsa apertura Ingresso Pedonale Comune Ingresso Pedonale Comune ingresso Chiude Ingresso Chiude Attenzione : Gli ingressi dei PIN 4-5-6, se non utilizzati vanno ponticcellati con i rispettivi comuni ( vedi serigrafia a bordo scheda ) Morsetto M2 STOP Fronte quadro STOP Fronte quadro...
- Page 3 Morsetto M4 Uscita motore Uscita motore Uscita Motore Attenzione : Collegare un motore con una potenza Max di 1CV. – Attenzione : Alta tensione Morsetto M5 Ingresso 380Vac R Ingresso 380Vac S Ingresso 380Vac T Attenzione : Alta tensione Morsetto M7 Contatto freno motore.
-
Page 4: Funzionamento
Funzione logica L'impostazione del tipo di funzionamento viene effettuato attraverso i dip switch presenti nella parte in alto della scheda, nelle vicinanze del fusibile F5. In questa locazione è presente un dip switch ad 8 posizioni (S1 ). DIP SWITCH S1 DIP1 Se posizionato in ON abilita un prelampeggio di circa 3 secondi DIP2... - Page 5 Programmazione tempi di lavoro PEDONALE – Portare l'automazione in posizione di chiusura. Mettere il DIP 8 in posizione ON o lasciarlo se abbiamo appena effettuato la programmazione dei tempi di lavoro. – Dare un impulso sull'ingresso PEDONALE o con il radiocomando ( canale 2) se il jumper J6 e stato settato per far funzionare il canale 2 come pedonale. Vedi paragrafo ricevente radio.
- Page 6 Connettore tastiera a membrana J1 Questo è il connettore per il collegamento della tastiera a membrana. Questa tastiera a membrana possiede il tasto di APRE, CHIUDE, PEDONALE e il tasto del RIARMO. Connettere la tastiera a membrana con il riferimento in basso verso J6 Riarmo Questo jumper deve essere inserito se si vuole escludere la funzione di riarmo.
- Page 7 DESCRIPTION ATTENTION: READ CAREFULLY THE COMPLETE MANUAL BEFORE INSTALLING THE CONTROL-UNIT !!! CB8390 is a control-board for motors with three-phase 380 V ac power-supply. Provided with radio-receiver and signalling output 24 V dc approximately. Attention: If the RESET function is not used, insert J2 jumper. Read “RESET” paragraph...
- Page 8 M1 terminal block Common input Open Open Input Common securities Photocell input Input end-of-stroke closing Input end-of-stroke opening Pedestrian input Common pedestrian input Common input Close Input Close Attention : PIN 4-5-6 inputs, if not used must be bridged with the respective commons ( see serigraphy on the edge of the control-unit) M2 terminal block STOP Front panel STOP Front panel...
- Page 9 M4 terminal block Motor output Motor output Motor output Attention : connect a motor with max power of 1 Hp. – Attention : High Voltage !! M5 terminal block Input 380Vac R Input 380Vac S Input 380Vac T Attention : High Voltage !! M7 terminal block Motor brake contact.
-
Page 10: Logic Function
Logic Function The setting for the type of operation is carried out via dip switches located on the top of the circuit, near the fuse F5. In this location there is a dip-switch with 8 positions (S1). DIP SWITCH S1 DIP1 If set to ON enables pre-flashes for about 3 seconds DIP2... -
Page 11: Radio Receiver
PEDESTRIAN working times programming Bring the automation in the closed position. Set DIP switch 8 in ON position or leave it if we just programmed the working times. - Give a pulse to PEDESTRIAN input or with the transmitter (channel 2) if the jumper J6 was set to run channel 2 as pedestrian. See paragraph radio receiver. - Page 12 WARNINGS The company FERPORT S.A.S. is not responsible for incorrect connections and / or tampering of the control-boards and neither are deemed under warranty. No part of the contents of this manual may be reproduced without written permission of FERPORT Sas The connections to the control unit should be performed only by qualified installers and after carefully reading the instructions above.
