MANUAL DE INSTRUCCIONES CODIGO 80064 REV D JUN-2007

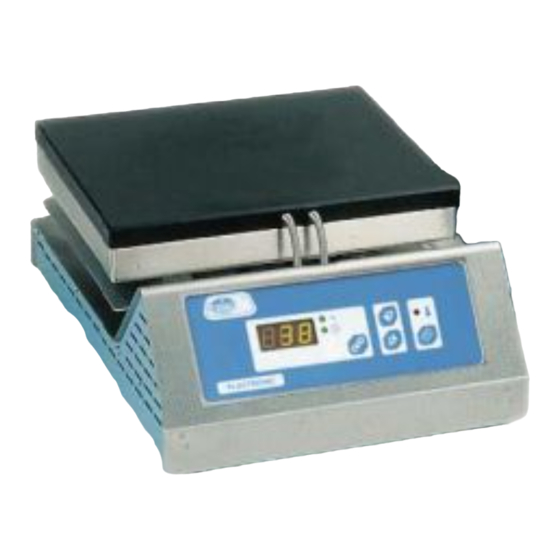

PLACAS CALEFACTORAS DE PRECISIÓN
PLACTRONIC
PLACTRONIC
PLACTRONIC
J
.P. SELECTA s.a.
PRECISION HOT PLATES
Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
e-mail: selecta@jpselecta.es - website: www.jpselecta.es
(Sujetas a modificaciones sin previo aviso)
ER-0109/1996
6155100
6156100
6157100
Tel 34 937 700 877 Fax 34 937 702 362
Page: 1
ISO 9001
