DOUXE GaN Charger Instruction Manual

130w
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
130W GaN Charger
Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GaN Charger and is the answer not in the manual?

Questions and answers

Related Manuals for DOUXE GaN Charger

Summary of Contents for DOUXE GaN Charger

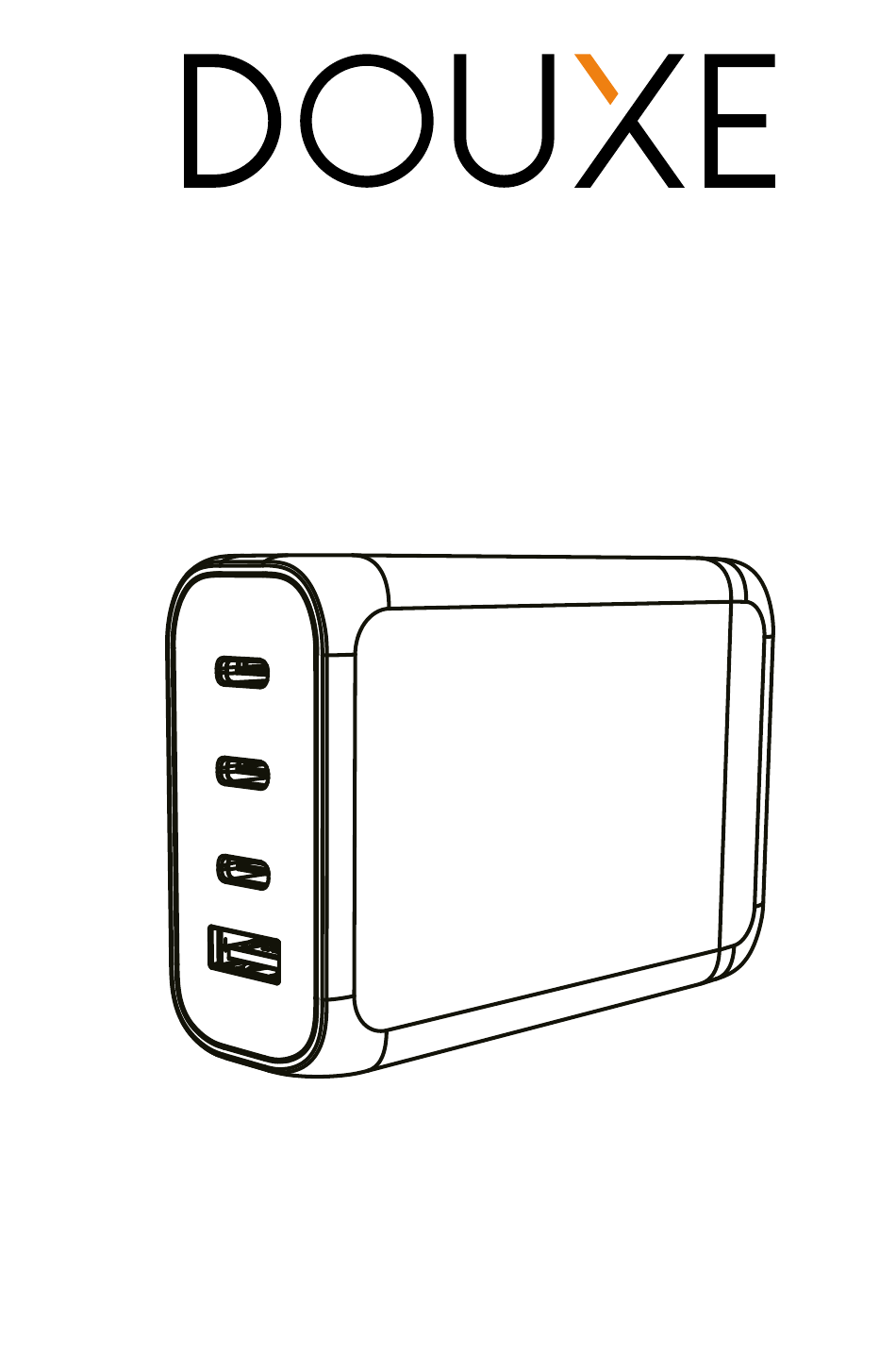

  • Page 1 130W GaN Charger Instruction Manual...

  • Page 2: Safety Warnings

    Please read it carefully and store it for future reference. The Amplug GaN Charger is specially designed to safely charge laptops, smartphones, tablets, and any other USB powered devices. It utilizes the latest GaN technology to achieve high power output, and has three Type C PD 3.0 and...

  • Page 3: Receiving Your Shipment

    Save the damaged packing container to substantiate your claim. 4. Contents of Package Douxe Amplug 130W GaN Power Charger User Manual AC Power Cord...

  • Page 4: Product Overview

    5. Product Overview ① ⑤ ② ③ ④ • USB-C1 Output: 3.3-21V/5A,5V/3A,9V/3A,12V/3A, 15V/3A,20V/5A(100W) • USB-C2 Output: 3.3-21V/5A,5V/3A,9V/3A,12V/3A, 15V/3A,20V/5A(100W) • USB-C3 Output: 3.3-11V/3A,5V/3A,9V/3A,12V/2.5A, 15V/2A,20V/1.5A(30W) • USB-A Output: 4.5V/5A ,5V/4.5A, 5V/3A, 9V/3A, 12V/2.5A,20V/1.5A(30W) • Connect to alternating current. • USB-C1+USB-C2 Output: 65W+65W=130W •...
  • Page 5 6. Product Features Utilizes GaN technology: The GaN Charger uses the latest GaN technology to produce higher power and less heat, it is also much smaller then regular chargers Compact and elegant design: The charger has a portable and unique appearance that makes it ideal for home and office use.

  • Page 6: Technical Data

    7. Technical Data Input Voltage AC 100-240~ 50/60Hz 1.8A Max USB-C1 Output 3.3-21V/5A, 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A(100W) USB-C2 Output 3.3-21V/5A, 5V/3A, 9V/3A,12V/3A, 15V/3A, 20V/5A(100W) USB-C3 Output 3.3-11V/3A,5V/3A,9V/3A,12V/2.5A, 15V/2A, 20V/1.5A(30W) 4.5V/5A ,5V/4.5A, 5V/3A, 9V/3A, USB-A Output 12V/2.5A, 20V/1.5A(30W) Total Output Power 130W Max...

  • Page 7: Maintenance And Cleaning

    Plug your USB cables into the USB charging port of the GaN Charger to begin charging. 9. Maintenance and Cleaning Clean the GaN Charger with a clean, dry cloth. Do not use detergents, and make sure that the device does not get wet.

  • Page 8: Service And Warranty

    12. Service and Warranty Douxe provides a 1-year warranty on its products. To get service during the warranty period, the product needs to be returned with a proof of purchase. Product defects must be reported within 1 years from the date of purchase.
  • Page 9 1. Introductie Bedankt voor het kiezen van de Douxe Amplug 130W GaN Charger. Deze handleiding bevat informatie over het gebruik en onderhoud van het product. Het bevat gedetailleerde productinformatie en veiligheidsinstructies. De GaN Charger is speciaal ontworpen om veilig laptops, smartphones, tablets en andere USB apparaten op te laden.

  • Page 10: Inhoud Van Het Pakket

    Bewaar de beschadigde verpakking voor uw claim. 4. Inhoud van het pakket Douxe Amplug 130W GaN Charger Handleiding AC-Stroomsnoer...
  • Page 11 5. Product Overzicht ① ⑤ ② ③ ④ • USB-C1 Output: 3.3-21V/5A,5V/3A,9V/3A,12V/3A, 15V/3A,20V/5A(100W) • USB-C2 Output: 3.3-21V/5A,5V/3A,9V/3A,12V/3A, 15V/3A,20V/5A(100W) • USB-C3 Output: 3.3-11V/3A,5V/3A,9V/3A,12V/2.5A, 15V/2A,20V/1.5A(30W) • USB-A Output: 4.5V/5A ,5V/4.5A, 5V/3A, 9V/3A, 12V/2.5A,20V/1.5A(30W) • Connect to alternating current. • USB-C1+USB-C2 Output: 65W+65W=130W •...
  • Page 12 Laadt tot 4 apparaten tegelijk op: De Douxe Amplug wordt geleverd met drie Type C PD 3.0 en één USB-A QC 3.0, zodat u beschikt over een snelle oplaadoplossing voor differente apparaten.

  • Page 13: Technische Gegevens

    7. Technische Gegevens Input Voltage AC 100-240~ 50/60Hz 1.8A Max USB-C1 Output 3.3-21V/5A, 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A(100W) USB-C2 Output 3.3-21V/5A, 5V/3A, 9V/3A,12V/3A, 15V/3A, 20V/5A(100W) USB-C3 Output 3.3-11V/3A,5V/3A,9V/3A,12V/2.5A, 15V/2A, 20V/1.5A(30W) 4.5V/5A ,5V/4.5A, 5V/3A, 9V/3A, USB-A Output 12V/2.5A, 20V/1.5A(30W) Totale Output Kracht 130W Max...

  • Page 14: Onderhoud En Reiniging

    8. Bedieningsinstructies Steek de 2 vrouwelijke ingangen van het netsnoer in de GaN-oplader. Steek de stekker in een werkend stopcontact van 100-240 V wisselstroom. Steek uw USB-kabels in de USB-laadpoort van de GaN- lader om te beginnen met opladen. OPMERKING: Zorg ervoor dat u de USB-kabel van het apparaat gebruikt voor optimale snelheid.

  • Page 15: Service En Garantie

    12. Service en Garantie Douxe geeft 1 jaar garantie op haar producten. Om tijdens de garantieperiode service te krijgen, moet het product met een aankoopbewijs worden teruggestuurd. Productdefecten moeten binnen �...
  • Page 16 1. Einführung Herzlichen Glückwunsch zu Ihrem Kauf und vielen Dank, dass Sie sich für das 130W GaN-Ladegerät von Douxe entschieden haben. Dieses Handbuch enthält Informationen zur Verwendung und Wartung des Produkts. Es enthält detaillierte Produktinformationen und Sicherheitshinweise. Bitte lesen Sie es sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
  • Page 17 • Der Adapter ist nur für die Verwendung mit AC 100-240V konstanter Wechselspannung geeignet. Verwenden Sie ihn nicht bei höherer oder niedrigerer Spannung. • Verwenden Sie zur Reinigung des Adapters keine ätzenden Substanzen. Wenden Sie keine übermäßige Kraft an, um den •...
  • Page 18 5. Produktübersicht ① ⑤ ② ③ ④ • USB-C1 Output: 3.3-21V/5A,5V/3A,9V/3A,12V/3A, 15V/3A,20V/5A(100W) • USB-C2 Output: 3.3-21V/5A,5V/3A,9V/3A,12V/3A, 15V/3A,20V/5A(100W) • USB-C3 Output: 3.3-11V/3A,5V/3A,9V/3A,12V/2.5A, 15V/2A,20V/1.5A(30W) • USB-A Output: 4.5V/5A ,5V/4.5A, 5V/3A, 9V/3A, 12V/2.5A,20V/1.5A(30W) • Anschluss an Wechselstrom. • USB-C1+USB-C2 Output: 65W+65W=130W • USB-C1+USB-C2+USB-C3 Output: 65W+3030W=125W •...
  • Page 19 6. Produktmerkmale Verwendet die GaN-Technologie: Der Stromadapter verwendet die neueste GaN-Technologie, um eine höhere Leistung und weniger Wärme zu erzeugen. Kompaktes und elegantes Design: Der Adapter hat ein tragbares und einzigartiges Aussehen, das ihn ideal für den Gebrauch zu Hause und im Büro macht. Lädt bis zu 4 Geräte gleichzeitig auf: Es verfügt über drei Typ-C-PD-3.0- und einen USB-A-QC-3.0-Anschluss und bietet damit eine schnelle Ladelösung für verschiedene...

  • Page 20: Technische Daten

    7. Technische Daten Eingangsspannung AC 100-240~ 50/60Hz 1.8A Max USB-C1-Ausgang 3.3-21V/5A, 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A(100W) USB-C2-Ausgang 3.3-21V/5A, 5V/3A, 9V/3A,12V/3A, 15V/3A, 20V/5A(100W) USB-C3-Ausgang 3.3-11V/3A,5V/3A,9V/3A,12V/2.5A, 15V/2A, 20V/1.5A(30W) 4.5V/5A ,5V/4.5A, 5V/3A, 9V/3A, USB-A-Ausgang 12V/2.5A, 20V/1.5A(30W) 130W Max Gesamtausgangsleistung...

  • Page 21: Wartung Und Reinigung

    8. Gebrauchsanweisung 1. Stecken Sie die beiden Buchseneingänge des Netzkabels in das GaN-Ladegerät. 2. Stecken Sie den Netzstecker in eine funktionierende 100-240-V- Wechselstromsteckdose. 3. Stecken Sie Ihre USB-Kabel in den USB-Ladeanschluss des GaN- Ladegeräts, um den Ladevorgang zu starten. HINWEIS: Achten Sie darauf, dass Sie das USB-Kabel des Geräts verwenden, um eine optimale Geschwindigkeit zu erreichen.

  • Page 22: Service Und Garantie

    Informationen über die nächstgelegene Sammelstelle zu erhalten. 12. Service und Garantie Douxe bietet eine 1-jährige Garantie auf seine Produkte. Um während der Garantiezeit Serviceleistungen in Anspruch nehmen zu können, muss das Produkt mit einem Kaufbeleg zurückgeschickt werden. Produktmängel müssen innerhalb von 1 Jahr nach dem Kaufdatum gemeldet werden.
  • Page 23 Douxe B.V. Koperstraat 26 3067GL Rotterdam Nederland KVK: 77900308 Contact: Info@douxe.nl...
