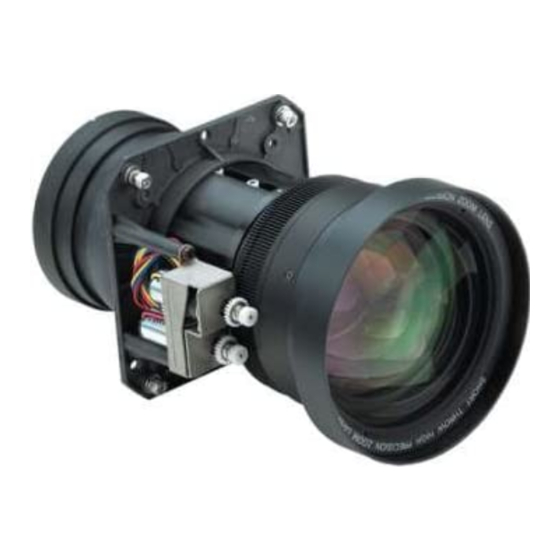

LCD PROJECTOR LENS
MODEL LNS-T31A/W31A/T32
LENS REPLACEMENT PROCEDURE
NOTE; Lens installation is different in cabinet design and lens attachment method
(Type A, B and C). Before installation the lens, check cabinet design and
proper installation should be made.
NOTES ON LENS REPLACEMENT
Lens replacement should be performed by the qualified service personnel.
It should be followed by this procedure precisely.
Before attempt to replace the lens, confirm the model number (both the LCD
projector and the lens) and use the proper lens.
The lens cover is on the lens for protection. Be sure to remove the lens cover
before installation.
When installing or removing the lens, be careful not to stain, scratch or
damage the lens.
If you have any questions, contact the dealers.
Following parts are contained in the packing.
G LENS
G LIGHT-BLOCK SHEET BASE
G DRIVER (3 mm, Green)
G DRIVER (4 mm, Yellow)
G LIGHT-BLOCK SHEET
Following checks and confirmations should be taken for safety.
Check the following things by the time of the cabinet assembly after the lens
replacement.
1. Check the lens is securely fixed.
2. Check the proper wiring and the wires are fixed properly.
3. Check each connector is connected properly.
4. Check no wiring is tangled on the gear of lens motor or the other mechanical parts.
5. Check no parts is missing, or no mounting part is loose.
PARTS LIST
1 piece
1 piece (Part No. 610 310 8001)
1 piece (Part No. 610 287 7328)
1 piece (Part No. 610 275 6029)
For LNS-T31A
1 piece Type PB1 (Part No. 610 310 7950)
For LNS-W31A
1 piece Type PC1 (Part No. 610 310 7967)
For LNS-T32
1 piece Type PF1 (Part No. 610 310 7974)
1AA6P1P3188A- (ICYDA-A)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Fisher LNS-T31A
Summary of Contents for Fisher LNS-T31A
-
Page 1: Lens Replacement Procedure
LCD PROJECTOR LENS MODEL LNS-T31A/W31A/T32 LENS REPLACEMENT PROCEDURE NOTE; Lens installation is different in cabinet design and lens attachment method (Type A, B and C). Before installation the lens, check cabinet design and proper installation should be made. NOTES ON LENS REPLACEMENT Lens replacement should be performed by the qualified service personnel. - Page 2 (See Figure-3 and 4) Slide the light-block sheet base upward. Remove the light-block sheet base. LENS MOTOR PARTS NO. (LOCATED ON THE LENS) LENS LNS-T31A MOTOR ASSEMBLY 645 047 7713 ZOOM MOTOR 645 047 7157 645 047 7140 FOCUS MOTOR...
- Page 3 REMOVE THE LENS (See Figure-5 and 6) Remove the connector "K16J" of the circuit board. Remove the lens motor lead from lead holder. Remove screws-C (4 screws) which fastens the lens and remove the lens. Use the driver (3 mm, Green) included with the lens to remove the screws.
-
Page 4: Front Cabinet
LENS REPLACEMENT PROCEDURE (FOR "B" TYPE) Perform the steps First set the lens at the fully lower position with lens shift adjustment. REMOVE THE LENS COVER AND FRONT CABINET Turn the lens cover to counter-clockwise and pull it toward front and remove the Lens Cover. - Page 5 REMOVE THE LENS (See Figure-3 and 4) Remove the lens motor connector from terminal. Loosen the screws-B (2 screws) which fastens the lens. {Use the driver (4 mm, Yellow) included with the lens to loosen the screws.} Slide the lens lock latches to "UNLOCK" position and remove the lens.
- Page 6 MOUNT THE LIGHT-BLOCK SHEET AND LIGHT-BLOCK SHEET BASE (See Figure-6) Mount the light-block sheet on the lens as shown in the Figure-6. (In the same position as the removed sheet has been placed). Use the sheet included with the lens. Make sure the part no.
-
Page 7: Remove The Lens
LENS REPLACEMENT PROCEDURE (FOR "C" TYPE ) Perform the steps First set the lens at the fully lower position with lens shift adjustment. REMOVE THE LENS COVER AND FRONT CABINET Turn the lens cover to counter-clockwise and pull it toward front and remove the Lens Cover. Remove 2 Screws-A. -
Page 8: Mount The Lens
MOUNT THE LENS Remove protective caps (front and back) on the optional lens. Mount the lens on the lens attachment with 4 Screws. Connect the lens motor lead connector to the socket on the lens attachment. (Motor Driven Lens only.) Grasp the Lens Lock Lever and turn it fully upward. - Page 9 MOUNT THE LIGHT-BLOCK SHEET AND LIGHT-BLOCK SHEET BASE Mount the light-block sheet on the lens. (In the same position as the removed sheet has been placed). Use the sheet included with the lens. Make sure the mark (TOP and BACK) on Light-Block Sheet and set them properly.
- Page 10 液晶プロジェクターレンズ 品番 LNS-T31A/W31A/T32 レンズ交換作業手順書 注意；このレンズはキャビネットの形状およびレンズ取り付け部によって取り付け 方法が異なります。 （Aタイプ、Bタイプ、Ｃタイプ） はじめにキャビネットの形状およびレンズ取り付け部をお確かめください。 レンズ交換はサ−ビス技術員が行ってください。 レンズ交換はこの作業手順書に従い、正しく行ってください。 レンズ交換のまえに、液晶プロジェクターの品番と交換レンズの品番をよく確 認のうえ、正しい品番のレンズをご使用ください。 レンズにはレンズ保護のためのキャップが付いています。レンズを取り付ける まえに、かならずキャップを外してください。 レンズの取り付け、取り外しのとき、レンズ表面を手でさわったり傷を付けた りしないようご注意ください。 適合レンズの詳しくは取扱販売店にご相談ください。 部品明細 梱包にはつぎの部品が入っています。 ・レンズ本体 ・遮光プレートベース ・専用ドライバー （3 mm、 緑色) ・専用ドライバー （4 mm、 黄色) ・遮光板 （LNS-T31A 用) （LNS-W31A 用) （LNS-T32 用) 安全のため、必ずつぎの点検と確認を行ってください。 レンズ交換のあと、キャビネットを組み立てるまえに、つぎの点検を行ってくだ さい。 1. レンズがしっかり固定されているか。...
- Page 11 モーターアセンブリー ズームモーター フォーカスモーター レンズ モーターアセンブリー ズームモーター フォーカスモーター レンズ モーターアセンブリー の手順で行います。 スクリュー "B" LNS-T31A 645 047 7713 645 047 7157 645 047 7140 LNS-W31A 645 047 7706 645 047 7133 645 047 7126 LNS-T32 645 063 0323 (A タイプへの取り付け） スクリュー "A"...
- Page 12 レンズを外す。 （図 5、6 参照） 基板のコネクター "K16J" を外します。 レンズモーターのリードを上部ホルダーより外します。 レンズを固定しているスクリューC（4本）を外し、レン ズを外します。 スクリューの取り外しは付属の専用ドラ イバ−（3 mm、緑色) をご使用ください。 スクリューを外すとき、レンズを落下させないようご注意く ださい。 ドライバーはご使用になったあと、大切に保存してください。 後でレンズの取り付け、取り外しのとき必要です。 レンズを取り付ける。 （図 5、6 参照） 交換レンズに付いているレンズ保護キャップ （前後2箇所） を外します レンズをレンズマウントブラケットへレンズに付属のス クリュー（4本）で取り付けます。 （モーターを左側にし て取り付けます。 ） スクリューの締め付けは付属の専用ドライバ−（4 mm、 黄色) をご使用ください。 ドライバーはご使用になったあと、大切に保存してください。 後でレンズの取り付け、取り外しのとき必要です。 レンズモータのコネクターをレンズ下にあるプリント基 板のコネクター"K16J"に接続します。 モーターリードをレンズ上方にあるホルダーにかけます。 遮光プレートベースを取り付ける。 （図 7 参照） で外した遮光プレートベースを取り付ける。...
- Page 13 レンズ交換のしかた レンズ交換は ∼ はじめにレンズシフトでレンズを一番下までさげます。 レンズカバー及び前面キャビネットを外す。 レンズカバーを矢印の方向に回し手前に引っ張り、レンズカ バーを取り外します。 スクリューA (2本）を外します。 前面キャビネットを取り外します。 スクリューA (3本）を外します。 前面キャビネットを取り外します。 レンズカバーを手前に引っ張り取り外します。 スクリューA (2本）を外します。 前面キャビネットを取り外します。 遮光プレートベース及び遮光プレートを外す。 （図 ２ 参照） 遮光プレートベースを上方にスライドさせ取り外します。 遮光プレートを取り外します。 (B タイプへの取り付け） の手順で行います。 （図 1ー1、２ 参照） （図 1ー２、２ 参照） （図 1ー３、２ 参照） スクリュー "A" 前面キャビネット レンズカバー スクリュー "A" 前面キャビネット...
- Page 14 レンズを外す。 （図 3、4 参照） レンズモーターのコネクター を中継タ−ミナルより外しま す。 レンズを固定しているスクリューB（2本）を緩めます。 {付属の専用ドライバ−(4 mm, 黄色) をご使用ください}。 レンズ両側の固定金具を解除側にスライドさせ、レンズ を 取り外します。 レンズを落下させないようご注意ください。 ドライバーはご使用になったあと、大切に保存してください。 後でレンズの取り付け、取り外しのとき必要です。 固定側 解除側 レンズを取り付ける。 （図 5 参照） 交換レンズに付いているレンズ保護キャップ（前後2箇所） を外します レンズをレンズマウントブラケットへレンズに付属のスク リュー（上側2本）で取り付けます。 （モーターを左側にし て取り付けます。 ） 下側の２本のスクリューはレンズ取 り付けには不要ですので取り外します。 {付属の専用ドライバ−(4 mm, 黄色) をご使用ください}。 レンズ両側の固定金具を固定側にスライドさせ、レンズを 固定します。 （図4参照） レンズモータのコネクターを中継ターミナルに接続しま...
- Page 15 遮光プレート及び遮光プレートベースを取り付 ける。 （図 6 参照） 交換レンズに同梱されている遮光プレートをレンズに通し ます。 遮 光 プ レ ー ト に は 取 り 付 け 方 向 が 表 示 さ れ て い ま す 。 THIS SIDE BACK を 後方に、 TOP を上側に取り付けます。 交換レンズに同梱されている遮光プレートベースを取り付 けます。 （もと付いていた遮光プレートベースと同じ位置 に取り付けます）...
- Page 16 レンズ交換のしかた レンズ交換は ∼ はじめにレンズシフトでレンズを一番下までさげます。 レンズカバー及び前面キャビネットを外します。 レンズカバーを矢印の方向に回し手前に引っ張り、レンズカ バーを取り外します。 スクリューA (2本）を外します。 前面キャビネットを取り外します。 遮光プレートベース及び遮光プレートを外します。 遮光プレートベースを上方にスライドさせ取り外します。 遮光プレートを取り外します。 レンズを外します。 レンズを支えながらプロジェクターのレンズロックレバ ーを解除し（レバーを 上方にスライドさせる）プロジェ クター本体からレンズを取り外します。 レンズモーターリードのコネクターをレンズアタッチ メントのソケットより取り外します。 レンズを固定しているスクリュー（４本）を緩めてレ ンズをレンズアタッチメントより取り外します。 の手順で行います。 - 7 - (C タイプへの取り付け） レンズカバー 遮光プレートベース 遮光プレート レンズカバー 前面キャビネット レンズロックレバー 解除 タブをつまん る。 で上げ レンズアタッチメント スクリュー レンズモーターリード...
- Page 17 レンズを取り付けます。 交換レンズに付いているレンズ保護キャップ（前後2箇所）を外します 交換レンズを で取り外したレンズアタッチメントにスクリュー（４本）で取り付けます。 レンズモーターリードのコネクターをレンズアタッチメントのソケットに接続します。 プロジェクターのレンズロックレバーが解除されているのを確認した後、レンズアタッチメントに 取り付けたレンズをプロジェクター本体にはめ込みます。 プロジェクターのレンズロックレバーをつまみ、レンズロックレバーを下側一杯に（レバーがカチ ッとロックするまで）下げます。 （モーターを左側にして取り付けます。 ） 取り付け後、レンズが正しく取り付けられているか確認ください。 スペーサー レンズに付属の A∼D ドライバー フォーカス補正用 スペーサー挿入位置 品番 (610 275 6029) 下記参照 周辺フォーカスの補正 プロジェクターにレンズを取り付けてスクリーンに投 影した時、周辺フォーカスが局部的にずれている場合 があります。 このような場合、レンズアタッチメント とレンズの間に付属のスペーサーを挿入しフォーカス を補正してください。 スペーサーを挿入することにより対角のベストフォー カスの距離がスクリーン側に補正されます。 挿入するスペーサーの厚さにより補正距離が決定しま す。補正距離の目安はスペーサーの厚さ0.1 mm につき 約30 mm です。 スペーサーは3種類各４枚同梱されています。補正距離 に応じてスペーサーを挿入ください。...
- Page 18 遮光プレート及び遮光プレートベースを取り付 けます。 交換レンズに同梱されている遮光プレートをレンズに通し ます。 遮 光 プ レ ー ト に は 取 り 付 け 方 向 が 表 示 さ れ て い ま す 。 THIS SIDE BACK を 後方に、 TOP を上側に取り付けます。 交換レンズに同梱されている遮光プレートベースを取り付 けます。 （もと付いていた遮光プレートベースと同じ位置 に取り付けます） 。 前面キャビネット及びレンズカバーを取り付け...
